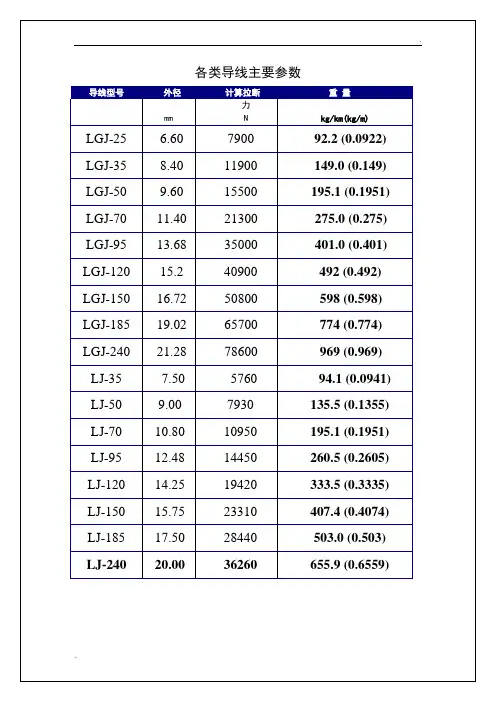

钢芯铝绞线技术参数表

钢芯铝绞线技术参数表

项目 单位 基本要求值

产品型号规格

JL/G1A-630/45

外观及表面质量 / 绞线表面不应有肉眼可见的缺陷，如明显的 压痕、划痕等，并不得有与良好商品不相称 的任何缺陷。

结 构 铝单线 股数/ 直径 根/mm 45/4.22

镀锌钢线 股数/ 直径 根/mm 7/2.81

计算截面积 合计 2 mm 674.0

铝 mm2 630.0

钢 2 mm 43.60

外径 mm 33.80

单位长度质量 kg/km 2079.2

20℃时直流电阻 Ω/km ≤0.0459

额定抗拉力 kN ≥150.45

弹性模量 GPa 63.0

线膨胀系数 1/ ℃ -6 20.9 × 10-6

节径比 钢芯 6 根层 / 16～26

铝线内层 / 10～16

铝线邻外层 / 10～16

铝线外层 / 10～12

对于有多层的 / 任何层的节径比不大于紧邻内层的

绞向 外层 / 右向

其它层 / 相邻层绞向应相反

每盘线长 m 2500

线长偏差 正 % 0.5

负 % 0

蠕变特性 试验张力 25% RTS 40% RTS

10 年蠕变量 % / /

20 年蠕变量 % / /

钢芯无接头，外层铝线无接头，其他层满足 GB/T1179-2008 的要求，接头采用冷压焊接，强度不 低于

130MPa. 铝单线技术参数表

项目 单位 基本要求值

外观及表面质量 / 表面光洁，没有与良好的商品不相称的任何缺

陷。

直径 mm 4.22

直径允许偏差 正 mm 0.042

负 mm 0.042

20℃时直流电阻率 nΩ·m ≤28.264

抗拉强度 绞前 MPa ≥ 160

绞后 MPa ≥ 152

接头抗拉强度（冷压焊） MPa ≥ 130

计算截面积 mm2 13.99

单位长度质量 kg/km 37.81

卷绕 / 1d 卷绕 8 圈，退 6 圈，重新紧密卷绕，铝线不

断裂。

镀锌钢线技术参数表

项目 单位 基本要求值

外观及表面质量 / 镀锌钢线光洁，没有与良好的商品不相称的所 有缺陷。

直径 mm 2.81

直径允许偏差 正 mm 0.05

负 mm 0.05

抗拉强度 绞前 MPa ≥1310

绞后 MPa ≥1245

1%伸长应力 MPa ≥1140

伸长率（标距 250mm） % ≥3.5

扭转（ L=100d） 次 /360 o ≥16

镀锌层质量 g/m2 ≥230

卷绕试验 d/8 圈 1 倍钢丝直径紧密卷绕 8圈，镀锌钢线应不断裂。

镀锌层附着性 d/8 圈 4 倍钢丝直径紧密卷绕 8 圈，镀锌层应牢固的附

着在钢线上而不开裂，或用手指摩擦锌层不会 产生脱落的起皮。

镀锌层连续性 / 用肉眼观察镀锌层没有孔隙，镀锌层较光洁、 厚度均匀，并与良好的商品实践相一致。

计算截面积 2 mm 6.20

单位长度质量 kg/km 48.39 钢芯铝绞线技术参数表

项目 单位 基本要求值

产品型号规格 JL/G1A-500/45

外观及表面质量 / 绞线表面没有肉眼可见的缺陷，如明显的压痕、

划痕等，没有与良好商品不相称的任何缺陷。

结 构 铝单线 股数/ 直径 根/mm 48/3.60

镀锌钢线 股数/ 直径 根/mm 7/2.80

计算截面积 合计 2 mm 531.68

铝 2 mm 488.58

钢 2 mm 43.10

外径 mm 30.00

单位长度质量 kg/km 1685.5

20℃时直流电阻 Ω/km ≤ 0.0591

额定抗拉力 kN ≥ 127.31

弹性模量 GPa 65.0

线膨胀系数 1/ ℃ -6 20.5 × 10-6

节径比 钢芯 6 根层 / 16～26

铝线内层 / 10～16

铝线邻外层 / 10～16

铝线外层 / 10～12

对于有多层的 绞线 / 任何层的节径比不大于紧邻内层的节径比

绞向 外层 / 右向

其它层 / 相邻层绞向相反

绞线长度 m /

线长偏差 正 % 0.5

负 % 0

蠕变特性 试验张力 25% RTS 40% RTS

10 年蠕变量 % / /

20 年蠕变量 % / /

钢芯无接头， 外层铝线无接头 ,内层 2500米接头不超过 4个,接头距离不小于 15米, 接头采用

冷压焊接 , 强度不低于 130 Mpa, 表面粗糙系数不低于 0.9 。 铝单线技术参数表

项 目 单位 基本要求值

外观及表面质量 / 表面光洁，没有与良好的商品不相称的任何缺陷。

直径 mm 3.60

直径允许偏差 正 mm 0.036

负 mm 0.036

20℃时直流电阻率 nΩ·m ≤ 28.264

抗拉强度 绞前 MPa ≥ 160

绞后 MPa ≥ 152

接头抗拉强度（冷压焊） MPa ≥ 130

计算截面积 2 mm 10.18

单位长度质量 kg/km 27.51

卷绕 / 1d 卷绕 8 圈，退 6 圈，重新紧密卷绕，铝线不断裂。

镀锌钢线技术参数表

项目 单位 基本要求值

外观及表面质量 / 镀锌钢线光洁，没有与良好的商品不相称的所有缺陷。

直径 mm 2.80

直径允许偏差 正 mm 0.05

负 mm 0.05

抗拉强度 绞前 MPa ≥1310

绞后 MPa ≥1245

1%伸长应力 MPa ≥1140

伸长率（标距 250mm） % ≥3.5

扭转（ L=100d） 次 /360 o ≥16

镀锌层质量 g/m2 ≥230

卷绕试验 d/8 圈 1 倍钢丝直径紧密卷绕 8 圈，镀锌钢线不断裂。

镀锌层附着性 d/8 圈 4 倍钢丝直径紧密卷绕 8 圈，镀锌层牢固的附着在钢线 上不开裂，或用手指摩擦锌层不产生脱落的起皮。

镀锌层连续性

/ 用肉眼观察镀锌层没有孔隙，镀锌层光洁、厚度均匀，

并与良好的商品实践相一致。

计算截面积 2 mm 6.16

单位长度质量 kg/km 47.91 钢芯铝绞线技术参数表

项目 单位 基本要求值

产品型号规格 JL/G1A-300/25

外观及表面质量 / 绞线表面不应有肉眼可见的缺陷， 如明显的压

痕、划痕等， 并不得有与良好商品不相称的任

何缺陷。

结 构 铝单线 股数/ 直径 根/mm 48/2.85

镀锌钢线 股数/ 直径 根/mm 7/2.22

计算截面积 合计 2 mm 333.31

铝 2 mm 306.21

钢 mm2 27.10

外径 mm 23.80

单位长度质量 kg/km 1057

20℃时直流电阻 Ω/km ≤0.0944

额定抗拉力 kN ≥ 83.76

弹性模量 GPa 65.0

线膨胀系数 1/ ℃ 20.5 × 10-6

节径比 钢芯 6 根层 / 16～26

铝线内层 / 10～16

铝线邻外层 / 10～16

铝线外层 / 10～12

对于有多层的绞线 / 任何层的节径比应不大于紧邻内层的节径比

绞向 外层 / 右向

其它层 / 相邻层绞向应相反

每盘线长 m /

线长偏差 正 % 0.5

负 % 0

蠕变特性 试验张力 25%RTS 40%RTS

10 年蠕变量 % / /

20 年蠕变量 % / /

钢芯无接头，铝线无接头。 铝单线技术参数表

项目 单位 基本要求值

外观及表面质量 / 表面应光洁，并不得有与良好的商品不相称的任 何缺陷。

直径 mm 2.85

直径允许偏差 正 mm 0.03

负 mm 0.03

20℃时直流电阻率 nΩ·m ≤ 28.264

抗拉强度 绞前 MPa ≥ 170

绞后 MPa ≥ 162

接头抗拉强度（冷压焊） MPa ≥ 130

计算截面积 mm2 6.379

单位长度质量 kg/km 17.242

卷绕 / 1d 卷绕 8 圈，退 6 圈，重新紧密卷绕，铝线不得

断裂。

镀锌钢线技术参数表

项目 单位 基本要求值

外观及表面质量 / 镀锌钢线应较光洁，并且不应有与良好的商品不相称的 所有缺陷。

直径 mm 2.22

直径允许偏差 正 mm 0.03

负 mm 0.03

抗拉强度 绞前 MPa ≥1340

绞后 MPa ≥1273

1%伸长应力 MPa ≥1170

伸长率（标距 250mm） % ≥3.0

扭转（ L=100d） 次/360 o ≥ 18

镀锌层质量 g/m2 ≥215

卷绕试验 d/8 圈 1 倍钢丝直径紧密卷绕 8 圈，镀锌钢线应不断裂。

镀锌层附着性 d/8 圈 4 倍钢丝直径紧密卷绕 8 圈，镀锌层应牢固的附着在钢 线上而不开裂， 或用手指摩擦锌层不会产生脱落的起皮。

镀锌层连续性 / 用肉眼观察镀锌层应没有孔隙，镀锌层应较光洁、厚度 均匀，并与良好的商品实践相一致。

计算截面积 mm2 3.87

单位长度质量 kg/km 30.1
