电工基础试卷-2及答案

  • 格式：doc
  • 大小：113.50 KB
  • 文档页数：11

总 分 题 号 一 二 三 四 五 六

题 分 20 14 30 18 18

合分人 得 分

得分 评卷人 复查人

1．图1所示电路中，已知I＝2A，则端电压U为（ ）

A． 14V B．﹣14V C．6V；

D．﹣6V

2．图2所示电路中的所有电阻R均为10Ω，则等效电阻RAB（ ）

A．6Ω B．3.75Ω C．15Ω D．30Ω

图1 图2

3．实际电压源的电路模型是由（ ）组成

A．一个电压源和一个电阻相并联 B．一个电压源和一个电阻相串联

C．一个电压源和任何元件相串联 D．一个电压源和任何元件相并联 电路原理（2） 复核总分

复核人

一、单项选择题 (每小题2分，共 20 分)

在下列每小题的四个备选答案中选出一个正确

答案，并将其字母标号填入题干的括号内。

10V 2Ω

+ -

I

+ U -

第 1 页 共8 页 R R

R

R

R A

B 4．电路中的一个理想电流源，对外电路而言，下列说法正确的是（ ）

A．与它相并联的元件可看作开路

B．与它相并联的元件可看作短路

C．与它相串联的元件可看作短路

D．与它相串联的元件可看作开路

5．正弦交流电路中，电阻电压的初相为60O，则其电流的初相为（ ）

A．120O B．60O C．﹣30O D．150O

6．关联参考方向下，下列电感元件的电压和电流关系式中，正确的是（ ）

A．ÙL=ÌLjXL B．ÌL=UL/XL C．UL=IL·L D．IL=ULωL

7．电阻R和电感L的并联电路接到正弦交流电源上，则它们有（ ）

A．相同电流 B．相同电压 C．相同功率 D．相同阻抗

8．电阻R和电容C的并联电路接到正弦交流电源上，已知电阻和电容元件

电流的大小IR＝IC＝5A，则总电流的大小I为（ ）

A．5A B．0A C．5√2A D．10A

9．在稳定的直流电路中，电容可看作（ ）

A．电源 B．开路 C．电阻 D．短路

10．在换路瞬间，以下各电压电流中，只有（ ）是不能跃变的量

A． 电感电压 B．电阻电压

C． 电容电压 D．电容电流

第 2 页 共 8 页 得分 评卷人 复查人

11．图3电路中，已知U1＝﹣10V ，U2＝5V，则UAB＝ V；已知

I＝3A，则元件1的功率为 W，是吸收还是发出功率 。

图3

12．一个C＝100μF的纯电容元件接到u（t）＝220√2sin1000t伏

的交流电源上，电压相量Ù＝ V，电容的容抗为 Ω；

13．正弦交流电路中某感性负载的电压、电流有效值分别为200V、5A，功

率因数为0.5，则负载的有功功率为 W ，无功功率为 Var。

得分 评卷人 复查人

14．在图4电路中问：

（1）该电路有几个独立节点？在图示支路电流的参考方向下列出独立节

点的基尔霍夫电流方程。（任意选择独立节点）

（2）该电路有几个独立回路？在图示支路电流的参考方向下列出独立回

路的基尔霍夫电压方程。（任意选择独立回路）

二、填空题 (每空2分，共 14 分)

I1

I2

3Ω

图4

三、简答题 (每题5分，共 30 分) 1 2

I + U1 - + U2 -

A B

第3页 共 8 页 I3 +

3V

-

4Ω +

5V

-

2Ω 15．在图5电路中问：

（1）所标电流IL1、IL2、IL3称作什么电流？

（2）图中IL1是多少安培？

（3）IL2的自电阻是多少欧姆？ IL3的自电阻是多少欧姆？

（第15、16两题中的各小题均只需写出算式，不必计算出结果）

图5

16．在图5电路中问：

（1） IL1与IL3的互电阻大小是多少欧姆？ IL2与IL3的互电阻大小是多少欧姆？

（2）列写第2、3两回路关于IL1、IL2、IL3的方程。

（3）写出图中电压U与电流IL2、IL3的关系式。

第 4 页 共 8 页 16V

+ -

+ U - IL3 3Ω

2Ω

6Ω + 2A

IL2 20V IL1

-

17．（1）利用叠加原理分析线性电路时，暂不起作用的电压源怎么处理？暂

不起作用的电流源怎么处理？

（2）一线性电阻电路在电压源US单独作用下某支路电流为2A，若US 与

电流源IS共同作用下支路电流I=4A，则电流源IS单独作用下的支路

电流为多大？

（3）若将电压源US与电流源同时扩大3倍再共同作用，则该支路电流将

为多大？

18．有一非正弦交流电压的表达式为

u（t）=80+60√2Sinωt+12√2Sin（2ωt+300）V，问：

（1）它包含了几个分量？分别说出它们的名称。

（2）写出计算其有效值U的算式。（不必算出结果）

19．在图6所示电路中，问：

（1）两个线圈L1 与 L1 都标有﹡号，称其是什么标记？

（2）两个线圈是顺向串联还是反向串联？

（3）写出电路的等效电感L的表达式。

图6 L1 L2

﹡ ﹡

M Ì

+ Ù ﹣

第 5页 共 8 页 得分 评卷人 复查人

20．画图说明用电源等效变换法把图7所示电路变换为实际电流源模型的变

换过程。（包括最简电路在内最少画三个图）

图7

21．三相对称负载每相阻抗为Z＝19∠300Ω，三角形联接后接到线电压为

380V的三相电源上，要求：

（1）画出电路图，标明并指出负载的相电流、线电流；

（2）计算相电流、线电流的大小；

四、按要求画电路图计算题

(每题6分，共 18 分)

第 6 页 共 8 页 2Ω

2A

+

6V

2Ω -

2Ω A

B 22．图8所示电路中开关S原先在1的位置已久， t＝0时合到2的位置，

（1）画出换路前的稳定电路，并求电容电压uC的初始值；

（2）画出换路后的稳定电路，并求电容电压uC的稳态值；

（3）求电路的时间常数τ 。

图8

得分 评卷人 复查人

23．在图9所示电路中计算：

（1） 4V电压源的电流I及功率P1 ；

（2） 3A电流源的电压U及功率P2 。

图9

五、计算题 (每题6分，共 18 分)

第 7 页 共 8 页 S（t=0） 6Ω

1 2

+ ﹣

3V 6V

﹣ +

+ iC

3Ω uC 2F

﹣

+

4V

﹣ I 2Ω

3Ω

+ 3A

U

- 2A 24．图10所示电路中，在选定的独立节点下，

（1）列出以节点电压UnA、UnB为变量的两个节点电压方程；（不必求解）

（2）写出图中所标电流I与节点电压的关系式。（不必求解）

图10

25．一个R、L、C串联电路接到u（t）＝220√2sin1000t伏的电源上，已

知R＝10Ω，L＝20mH，C＝100μF，分别求：

（1）电路的感抗、容抗、复阻抗；

（2）电路的电流及各元件上电压的有效值；

（3）电路的有功功率P。

第 8 页 共 8 页 2A

1Ω

+

15V

- B

+

4V I

- 2Ω

2Ω 3Ω A

6Ω

合集下载

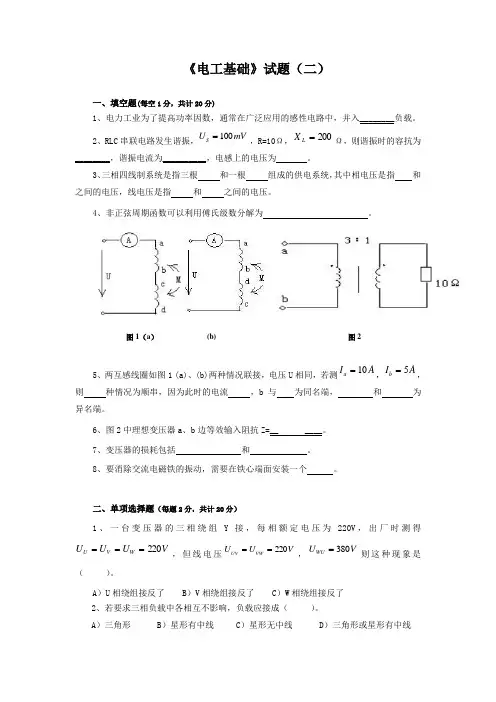

电工基础试卷之二

电工基础试卷之二

《电工基础》试题（二）

一、填空题(每空1分，共计20分)

1、电力工业为了提高功率因数，通常在广泛应用的感性电路中，并入________负载。

2、RLC串联电路发生谐振，mVUS100，R=10Ω，200LXΩ，则谐振时的容抗为________，谐振电流为__________，电感上的电压为 。

3、三相四线制系统是指三根 和一根 组成的供电系统，其中相电压是指 和

之间的电压，线电压是指 和 之间的电压。

4、非正弦周期函数可以利用傅氏级数分解为 。

5、两互感线圈如图1 (a)、(b)两种情况联接，电压U相同，若测AIa10，AIb5，则 种情况为顺串，因为此时的电流 ，b与 为同名端， 和 为异名端。

6、图2中理想变压器a、b边等效输入阻抗Z=__ ____。

7、变压器的损耗包括 和 。

8、要消除交流电磁铁的振动，需要在铁心端面安装一个 。

二、单项选择题（每题2分，共计20分）

1、一台变压器的三相绕组Y接，每相额定电压为220V，出厂时测得VUUUWVU220，但线电压VUUVWUV220，VUWU380则这种现象是（ ）。

A）U相绕组接反了 B）V相绕组接反了 C）W相绕组接反了

2、若要求三相负载中各相互不影响，负载应接成（ ）。

A）三角形 B）星形有中线 C）星形无中线 D）三角形或星形有中线 图1（a） (b) 图2 3、三相对称电源的线电压为380V，接Y型对称负载，没有接中性线。若某相突然断掉，其余两相负载的相电压为（ ）。

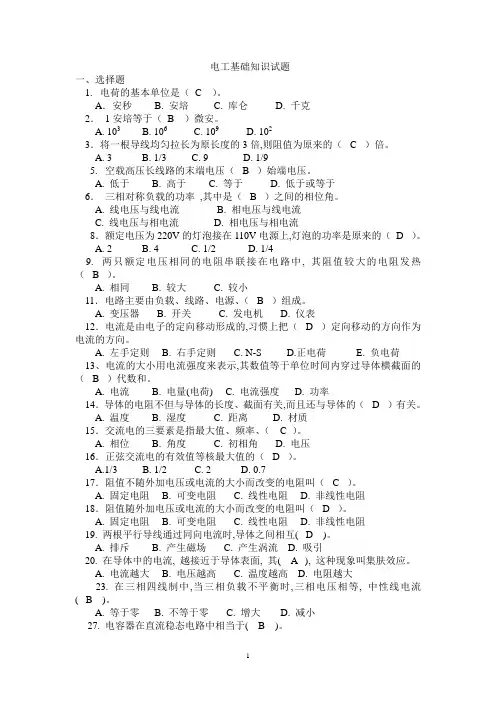

电工基础知识试题(答案)2
