锅炉安装施工方案
一、前言
在工业生产中，锅炉是非常重要的设备，它能够提供蒸汽、热水等能源，为生产提供必要的热能。
为了确保锅炉的正常运行，保证生产的持续进行，必须合理进行锅炉安装施工。
二、施工前准备
1.安装地点的选择：选择合适的场地进行安装，并确保地基平整、承重
能力强。
2.材料准备：准备好所需的锅炉设备、管道、配件等材料。
3.施工人员：安排经验丰富的施工人员参与施工，保障施工质量。
4.安全措施：提前制定安全方案，确保施工安全。
三、施工流程
1.地基施工：根据锅炉的尺寸要求，在地基上进行基础施工。
2.锅炉设备安装：按照安装图纸要求，将锅炉设备安装到预定位置。
3.管道连接：连接好进水管道、出水管道等管道。
4.电气连接：连接好锅炉的电气设备，确保电气线路的安全。
5.调试检测：完成安装后，进行调试检测，确保锅炉正常运行。
四、注意事项
1.施工过程中要注意安全，严格按照操作规程进行。
2.设备安装要牢固可靠，避免因安装不当导致设备损坏。
3.在施工过程中如遇到问题，及时沟通解决，确保施工进度不受影响。
五、结束语
锅炉安装施工是一项复杂的工程，需要谨慎对待。
只有在严格按照规范操作的情况下，才能确保锅炉设备安装完成后能正常运行，为生产提供持续的能源支持。
希望本文提供的施工方案能对您有所帮助。
锅炉施工方案锅炉施工方案是指根据工程设计要求，对锅炉进行施工、安装和调试的详细操作步骤和方法。
下面是一份700字的锅炉施工方案：锅炉施工方案一、施工准备1. 根据施工图纸和技术要求，制定施工计划和施工方案，明确工序和责任人。
2. 准备施工材料，包括锅炉及其各种附件、连接管道、焊材等。
3. 检查设备和工具，确认能够满足施工要求。
4. 进行必要的安全培训，提醒施工人员注意施工安全。
二、施工流程1. 设备安装a. 根据设备安装基础图纸，进行基础和支座的施工，确保其牢固可靠。
b. 安装锅炉本体和附件，如炉排、燃烧器、取样阀、仪表等。
c. 连接锅炉与其他设备的管道，包括进出水管道、烟道、排污管道等。
d. 安装并调整燃烧器和燃烧系统，确保燃烧效果良好。
2. 管道焊接a. 按照工艺和规范要求，对管道进行焊接，确保焊缝质量和密封性。
b. 进行水压试验，检查管道系统的密封性和耐压性能。
3. 电气安装a. 安装锅炉的电气连接件，包括电控柜、电源接入线、仪表连接线等。
b. 进行电气接线和接地，确保电气设备的正常运行和安全性。
4. 绝热保温a. 进行锅炉的绝热保温施工，采用合适的保温材料和方法。
b. 确保锅炉的绝热层厚度和密封性，减少热能损失和表面温度。
5. 测试和调试a. 完成锅炉安装后，进行系统的性能测试和调试。
b. 检查和校正各种仪表和控制装置，确保其准确可靠。
c. 进行系统的运行试验，包括冷态试验和热态试验。
6. 安全保护a. 安装并调试锅炉的各种安全保护装置，如压力表、温度计、安全阀等。
b. 进行安全示教，告知操作人员锅炉的正常工作和异常情况处理方法。
三、验收和交付1. 完成锅炉安装和调试后，进行施工质量验收，确保工程符合设计要求和施工规范。
2. 向业主提供相关的施工报告和资料，包括施工记录、验收报告、操作手册等。
3. 开展操作培训和交接工作，确保业主能够正确、安全地操作和维护锅炉设备。
以上是锅炉施工方案的基本内容，具体施工流程和方法会根据锅炉的类型和技术要求进行调整和补充。
编制单位编制日期:锅炉房设备安装工程施工总公司年月日目录第一章、机房工程安装概述第一节、工程概况第二节、编制依据第一章、施工组织结构第一节、项目管理体系第二节、项目施工技术力量配备第二节、岗位职能第三章、项目管理目标第四章、施工准备工作第一节、设备选型主材的选定第二节、技术准备工作第五章、工程总施工进度控制计划第一节、施工部署第二节、工程进度计划第六章、施工工艺和技术规范第一节、机房设备及管道施工工艺第七章、施工执行的规程、规范、技术标准和图集第一节、锅炉工程第八章、工程质量管理及综合管理措施第一节、质量措施第二节、安全生产措施第二节、文明施工及环保措施第四节、成品保护措施第五节、消防措施第九章、工程资料整理第十章、竣工交接与服务承诺第一节、质量目标第二节、有关工程的服务与承诺第一章机房工程安装概述第一节工程概况1) •工程名称:2) .施工单位：3) .工程地点：4) .本次工程内容:________________________ 程新建锅炉房内，采暖锅炉及辅机设备安装、管道安装第二节编制依据、根据锅炉房机电安装工程招标文件；、根据《______________________________ 程》施工图纸将委派高素质、 精干并具有同类型工程施工管理经验的优秀管理人员以及较熟悉本工程临近地区状况的管理人员 参加工程项目管理第三节岗位职能审、技术交底、编制质量保证的技术措施，解决施工质量中的技术问题。
5. 质检员：严格监督生产班组按设计图纸、规程、规范进行施工，参加预检、隐检，把检查中发 现的问题及时反馈给有关人员、限期整改。
6. 安全员：负责本工程的安全生产管理、安全防护措施的实施、检查验收等；负责现场的文明施 工和消防卫生活动；通过安全的管理，从而避免工程因安全事故造成的人员伤亡和劳动生产率降低， 保证工程工期的实现。
7. 材料员：负责本工程中各类设备材料的确认和调配，认真分析各工序材料的需用量，做好各种 乙供物资供应计划；做好甲供物资领用计划，并报业主备案，以保证各种材料设备按工程要求进场, 保证各工序按计划顺利实施。
锅炉安装施工方案(2)一、前言在锅炉安装过程中，为了确保施工质量和安全性，需要严格按照正确的施工方案进行操作。
本文将详细介绍锅炉安装的施工方案，并重点阐述注意事项和施工流程。
二、施工前准备1. 材料准备在进行锅炉安装前，首先需要准备好必要的安装材料，例如管道、阀门、附件等。
2. 工具准备准备好需要使用的工具，包括电动工具、手动工具等，确保工具齐全并处于良好工作状态。
3. 施工人员组织合理组织施工人员，确保每位施工人员都了解自己的任务和责任，并具备相应的安装技能和经验。
三、施工流程1. 现场勘察在开始施工前，需要对安装场地进行勘察，确定最佳安装位置和布局方案。
2. 安装准备将锅炉运至安装位置，并进行基础安装和支架搭建。
3. 接地处理进行锅炉的接地处理，确保安装位置的接地良好。
4. 安装管道根据设计图纸，进行管道的安装，注意管道连接处的密封性和稳固性。
5. 安装阀门和附件安装阀门和其它附件，保证正常使用和维护。
6. 电气连接进行锅炉的电气连接，确保各部件电气连接正确并牢固。
7. 系统调试进行系统调试，确保锅炉正常运行，并进行相关安全检查。
8. 安全交底对锅炉的安全使用和维护进行交底，确保使用人员能够正确操作和维护锅炉。
四、施工注意事项1.在施工过程中，遵守相关安全规定，确保施工现场安全。
2.注意保护锅炉设备，避免损坏。
3.严格按照设计图纸和安装要求进行施工。
4.施工结束后对锅炉设备进行检查，确保安装质量。
5.如有疑问或问题，及时与相关专业人员联系。
五、总结通过本文的介绍，我们对锅炉安装的施工方案有了更深入的了解。
在进行锅炉安装时，务必严格按照施工方案操作，确保安装质量和安全性。
希望本文能对相关人员提供一定指导和帮助，使锅炉安装工作更加顺利和有效进行。
锅炉安装施工组织技术方案大宁县建筑设备安装总公司编制阐明一、编制阐明本施工组织设计旳编制，重要根据下列技术文献和规范规程。
1、锅炉旳随机图纸、阐明书。
2、机械设备安装施工及验收规范，压力容器安全监察规程。
3、安装、焊接、筑炉工程操作规程。
4、上级对工期旳规定、施工图预算、土建工程进度，设备、材料供应等。
6、大宁县建筑设备安装总公司所有旳施工技术力量，施工机具等。
二、工程概况1、工程安装地点：工程地点位于：2、锅炉技术特性：该锅炉房设计要安装一台锅炉，锅炉型号为：72KW电加热蒸汽发生器.3、工程量及工作量：工程量及工作量：本体一台。
4、设备材料供应、保管及寄存场地：设备由厂家送至工地，锅炉大件寄存于锅炉房或附近地方，小件寄存在锅炉房内，办理签证，并派人妥善保管。
5、施工措施：由于工期短，工程量大，因此安装工程采用平行、交叉作业，以锅炉个体安装为重要工作线，其她工程穿插将进行。
安装人员具体划分为2—3组，一组施工本体，一组施工辅机设备安装部分，由电气人员施工配电工程。
三、施工前旳准备工作1、施工前先组织有关技术人员对图纸进行会审，然后组织技术人员对图纸进行研究，做好个性筹划，编制施工组织设计以便指引施工。
2、设备清点及质量检查：厂家、建设单位、施工单位三家对到货设备逐项进行清点、检查，并做好记录。
第二节施工准备和施工措施第一节施工措施根据施工图旳技术规定、设备阐明书规定，拟定设备、管道和风道旳位置及标高，划线安装，特殊规定与设计、甲方(或监理方)协商解决。
施工流向：先核对基准线，先定位，划线后安装。
、第二节施工准备施工图旳审核交底由公司主管经理组织技术人员、施工人员及设计人员对施工图进行审核，达到熟悉图纸，便于施工旳目旳。
施工图中不清晰旳地方请设计人员解释交底，互相交流，达到设计、施工和使用旳目旳。
设备、材料准备根据施工图提供旳设备、材料明细表及施工进度筹划订购设备、材料。
工程施工监督检查、验收旳要点第三节泵类安装在基座上划线后安装。
锅炉施工措施与方案一、施工前准备工作1.1 确定施工方案在进行锅炉施工前，需要根据锅炉的特殊性质，确定合适的施工方案。
施工方案要考虑以下因素：•锅炉型号与规格•实际施工现场的地形、环境、气候等•施工进度和时间安排1.2 现场勘查和分析对施工现场进行初步勘查和分析，确定施工场地能否满足锅炉的安装要求。
包括：•地基是否承重并平稳•是否有足够的进出口通道，是否方便堆放施工用具•是否有足够的电力、水源等基础设施1.3 物资准备和管理对锅炉所需的物资进行清单制定，按照预算计划采购。
同时还需建立物资管理制度，做好相关文件的备案、清点、保管和使用记录。
二、锅炉安装2.1 基础施工根据土壤类型和特点，确定地基开挖和基础加固方案。
在基础施工过程中，需要注意以下问题：•基础进度和质量如何保证•保证施工过程中土壤排水畅通•基础验收和评估2.2 电气部分施工锅炉的安装需要依靠电力系统，因此电气部分的施工是非常关键的环节。
在电气施工中，需要注意以下问题：•保证电气线路的安全性和连接稳定性•针对特殊要求做好电气方案，如变频控制、自动控制等•在锅炉故障排查时，需要提供完备的电气记录和资料2.3 安装锅炉主体安装锅炉主体需要精心组织，需要针对规格和型号统一施工。
在安装锅炉主体时，需要注意以下问题：•锅炉的安装位置和角度是否正确•确保管道的稳定性和连接完好性•针对锅炉的特殊材质，进行特殊的安装保护工作三、试运行与调试在安装好锅炉后，需要进行试运行和调试工作，使得锅炉的各项功能正常运作。
3.1 试运行在试运行的过程中，需要根据锅炉具体的规格和型号进行相应的测试。
试运行时还需要注意以下问题：•测试参数的合理设置•测试期间的环境温度变化•锅炉测试过程中的安全保障3.2 调试调试阶段需要确定锅炉的运行参数和工作状态。
在调试阶段，需要注意以下问题：•Testing出现的问题如何及时处理•确定调试参数的合理值•确保锅炉整体运行稳定四、安全保障在锅炉安装和调试的过程中，需要保证各个环节都有足够的安全保障措施。
锅炉工程施工方案一、总体目标锅炉工程施工方案的总体目标是确保施工过程安全、高效，保证锅炉系统正常运行，达到预定的设计要求，确保项目在合理的时间和成本范围内完成。
二、施工准备工作1.组织架构：根据项目规模和复杂程度确定施工组织结构，明确各个施工单位的职责和任务分工。
2.施工人员：招募具有相关专业资格证书和丰富工作经验的施工人员，确保施工人员合理配置。
3.施工设备：确定所需施工设备、工具和材料清单，并保证施工设备的正常运转和完好状态。
4.安全保障：建立并实施安全管理制度，确保施工现场安全，保障施工人员的生命财产安全。
5.质量保证：建立并实施质量管理计划，对施工过程进行全程监控，保障施工质量。
6.环境保护：建立并实施环境保护措施，确保施工对周边环境不会造成污染。
三、施工步骤1.现场勘察：对施工现场进行勘察，了解地质、气候等情况，并制定相应的施工计划。
2.基础施工：进行基础施工，包括挖土、浇筑混凝土等工程。
3.设备安装：安装锅炉设备、管道系统等设备。
4.管道连接：对管道进行连接，保证管道系统的完整性。
5.调试运行：进行调试运行，排除设备故障，保证系统正常运行。
6.验收交付：进行系统验收，确保系统符合设计要求，并进行交付使用。
四、施工技术要点1.操作规程：编制详细的施工作业指导书，规范施工过程。
2.施工技术：选择合适的施工工艺和方法，确保施工质量。
3.监控措施：对施工过程进行全程监控，及时发现问题并进行处理。
4.应急预案：建立施工应急预案，确保在突发情况下能够及时处置。
5.施工档案：做好施工过程中的记录和资料整理，形成施工档案。
五、安全保障1.安全教育：对施工人员进行安全教育培训，增强安全意识。
2.作业规范：严格执行各项安全作业规范，防止工作事故发生。
3.安全检查：定期组织安全检查，及时发现并整改隐患。
4.应急处置：建立应急预案，确保在发生安全事故时能够及时处置。
5.安全审查：对施工现场进行定期安全审查，确保安全生产。

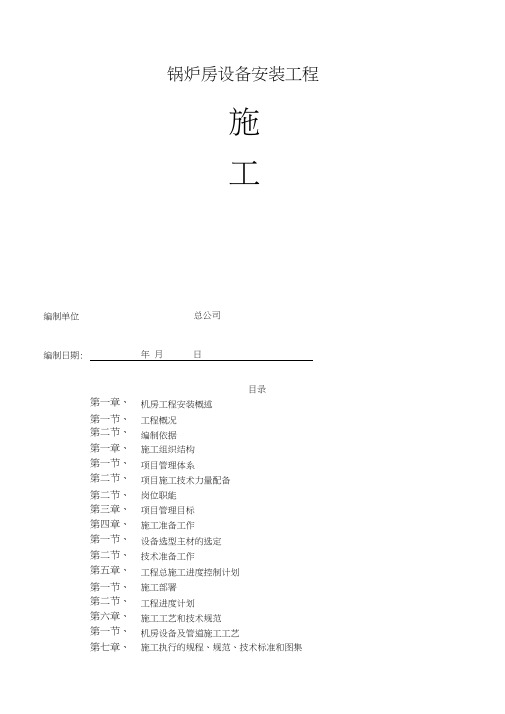

锅炉房设备安装工程施工方案编制单位: 总公司编制日期：年月日目录第一章、机房工程安装概述第一节、工程概况第二节、编制依据第二章、施工组织结构第一节、项目管理体系第二节、项目施工技术力量配备第三节、岗位职能第三章、项目管理目标第四章、施工准备工作第一节、设备选型主材的选定第二节、技术准备工作第五章、工程总施工进度控制计划第一节、施工部署第二节、工程进度计划第六章、施工工艺和技术规范第一节、机房设备及管道施工工艺第七章、施工执行的规程、规范、技术标准和图集第一节、锅炉工程第八章、工程质量管理及综合管理措施第一节、质量措施第二节、安全生产措施第三节、文明施工及环保措施第四节、成品保护措施第五节、消防措施第九章、工程资料整理第十章、竣工交接与服务承诺第一节、质量目标第二节、有关工程的服务与承诺第一章机房工程安装概述第一节工程概况1).工程名称：2).施工单位：3).工程地点：4).本次工程内容：______________________工程新建锅炉房内，采暖锅炉及辅机设备安装、管道安装。
第二节编制依据一、根据锅炉房机电安装工程招标文件；二、根据《__________________________工程》施工图纸。
第二章施工组织机构第一节项目管理体系管理机构图第二节项目施工技术力量配备1.在本工程的施工组织方面，依据现代项目管理模式，拟组建本工程项目经理部，将委派高素质、精干并具有同类型工程施工管理经验的优秀管理人员以及较熟悉本工程临近地区状况的管理人员参加工程项目管理。
2.项目经理部专业人员配备齐全，设管理、技术、质量、物资、等职能，严谨履行项目管理的各项职能，落实业主、监理的各项程序管理的要求，全面配合监理单位、设计单位工作，优质、高效地实现项目管理目标及对业主、监理的承诺。
第三节岗位职能1.项目经理：对本项目负全责，是第一责任人。
2.施工现场负责人：是本项目技术和质量的直接领导，协助项目经理对工程质量管理工作进行具体的组织和指导，保证工程进度按计划完成。
目录1 工程概况 (1)2 编制依据 (1)3 施工工器具准备 (1)3.1 工器具准备 (1)3.2 安全设施准备 (2)4 人员配置情况 (2)4.1 项目部组织机构 (2)4.2 作业人员组成 (3)5 作业准备 (3)5.1 技术条件 (3)5.2 设备条件 (3)5.3 作业范围 (3)6 作业流程和技术要求 (3)6.1 作业流程： (4)6.2 技术要求 (4)7 施工质量验收标准及质量保证措施 (5)7.1 质量验收标准 (5)7.2 质量保证体系及措施 (6)8 职业健康安全及环境 (7)8.1 安全生产目标 (7)8.2 安全保证措施 (7)8.3 安全技术措施 (8)8.4 文明施工保证措施 (9)8.5 职业安全健康体系 (9)8.6 绿色施工措施 (10)8.7 环境保护 (11)9 应急处置措施 (11)9.1 应急组织机构 (11)9.2 应急响应 (12)9.3 高空人身坠落事故应急措施 (12)9.4 人身触电事故应急措施 (13)9.5 火灾事故应急措施 (15)9.6 应急物资 (16)10 强制性条文及实施 (16)《电力建设安全工作规程》第1部分：火力发电 DL5009.1-2014 (16)11 危险源辨识、风险评价及控制措施 (17)12 环境因素评价表 (25)1 工程概况XXX有限公司二期动力车间工程，建设2台240t/h高温高压锅炉，配套1台65MW 高温高压抽汽背压式汽轮机组，同步建设脱硫、脱硝、除尘等系统，包括配套供煤、供水、供电、排灰排渣、烟气处理等设施。
本期工程建设的两台锅炉由XXX生产，锅炉型式：自然循环、全悬吊钢架结构、固态排渣、单汽包高温高压循环流化床锅炉。
锅炉最大连续蒸发量：240t/h，额定主蒸汽压力：9.81MPa，额定主蒸汽温度：540℃。
循环流化床要求锅炉具有很好的密封性，密封性不好不仅影响锅炉效率，同时由于漏风会造成受热面的磨损，直接影响锅炉的寿命，因此，对锅炉密封装置的安装必须予以高度重视。
锅炉维修工程施工方案一、前期准备1.成立项目组：在施工前，成立专门的项目组，负责组织、协调和监督锅炉维修工程的施工事宜。
2.制定施工计划：根据维修工程的性质和要求，制定详细的施工计划，包括施工时间、工序安排、工人数量等。
3.确定材料及设备：根据维修工程的需要，采购和租借所需的材料和设备，并进行检查和准备。
二、施工准备1.施工现场布置：根据施工计划，对施工现场进行布置，包括搭建临时工棚、设置施工警示标志等。
2.安全措施：制定安全管理制度，加强安全教育和培训，确保施工过程中的安全，如佩戴安全帽、专用工作服等。
3.施工材料的检查：对已采购的施工材料进行检查，确保其质量符合要求，并按照施工计划进行分类和储存。
4.施工设备的安装及调试：将所需的施工设备按照要求进行安装和调试，确保施工过程中的设备正常运行。
三、施工作业1.拆卸旧部件：进行锅炉维修工程前，需要先拆卸旧的损坏部件，如锅炉外壳、管道等，确保施工空间的准备。
2.检修内部构件：对锅炉的内部构件进行检查和维修，包括火箭内膛、水平烟道、锅炉水壁等，确保其正常运行。
3.更换新部件：将破损或老化的部件进行更换，包括锅炉炉膛、烟道、炉排、锅炉附件等，并按照标准进行安装和调试。
4.系统调试：对维修后的锅炉进行系统调试，确保其正常运行和符合要求，包括启动试运行、检测温度压力等。
5.引入燃料：根据需要引入相应的燃料，并进行点火试运行，确保锅炉燃料供给和燃烧效果的正常。
四、验收和交接1.内部验收：由项目组成员进行内部验收，对施工质量进行评估，确保锅炉维修工程符合要求。
2.环保验收：邀请相关部门进行环保验收，检查锅炉维修工程是否对环境产生影响，如烟尘排放、噪音等。
3.客户验收：与业主代表进行验收，对维修工程进行全面检查和评估，确保维修工程达到客户的要求和标准。
4.交接工作：将维修工程相关的文件、资料、设备等进行整理和归档，并与客户进行交接，确保交接工作的顺利进行。
五、后期维护1.维护管理：对维修后的锅炉进行日常维护和管理，包括清洁、保养、润滑等，确保其长期稳定运行。
第二节锅炉专业施工方案1、概述240T/H高压中间再热循环流化床锅炉，2、锅炉钢结构安装2.1、钢结构简介锅炉构架采用双排布置的全钢结构，由柱和梁、炉顶梁格和支撑系统构成稳定的空间体系。
钢结构的安装接头采用高强螺栓连接。
2.2、钢结构安装锅炉钢结构用250吨履带吊与M125吊配合吊装。
立柱对接时，高强螺栓均起固定位置的作用，柱与柱必须顶紧，局部间隙不得超过规程的规定值，并保证有85%以上接触面积。
钢架吊装在原则上应每层钢架找正验收、高强螺栓紧固完毕后，方可进行上一层钢架的吊装。
但为了不影响钢架吊装整体进度，钢架找正采用区域找正、整体复查的方法，即每吊完一个区域形成四方体框架后即进行初步找正，找正项目有：主柱的垂直度、间距、大小对角线等，找正合格后，对高强螺栓进行初紧。
待整层钢架吊装完毕，各区域找正完后，再整体复查、调整，经四级验收合格后对高强螺栓进行终紧，并对已经终紧完成后的高强螺栓做好标记。
终拧结束，方可进行下一层吊装。
对缓装部位应使用普通螺丝代替高强螺栓，以防止高强螺栓生锈。
杆件连接的螺栓孔如有问题，不能用火焰切割扩孔，应采取机械扩孔，但最大扩孔不得超出1.2倍孔径。
高强螺栓使用应严格按照制造厂技术文件的规定，包括应建立保管、领用记录制度；使用前必须对不同批号的高强螺栓送检；组合及吊装时应采用临时螺栓，待钢架整体找正后才逐一换为高强螺栓；高强螺栓紧固分初紧(60%扭矩)和终紧两个步骤；在施工过程中严格检查高强螺栓的安装方向，初拧值，终拧紧值等。
锅炉主梁采用单件吊装，其中锅炉#2、#3主梁由250吨履带吊在炉后吊装就位。
钢架整体验收合格后进行受热面的吊装。
为满足锅炉受热面大件吊装及运输的要求，锅炉钢架部分杆件需缓装。
汽包吊装需将#1、#2柱之间垂直区域内部分平台支撑、平台缓装。
炉顶部分水平支撑缓装，作为受热面吊装通道。
炉后斜撑缓装，用于尾部竖井内受热面管排吊装。
2.3、主要质量标准和安全措施钢结构安装控制点的设置：钢架基础放线，进行四级验收。
钢架第一层安装后，要进行钢架1米标高线的整体找正，为一控制点，及时验收。
然后钢架柱脚二次浇灌（如果制造厂家有明确要求，可根据具体要求执行）。
在安装完一层，找正验收之后，才可以开始安装上一层钢架，每段钢架验收作为控制点，每段钢架验收后三天内做完节点防腐。
立柱安装完，顶板安装前为一控制点。
此时应对钢架整体找正，保证顶板正确顺利安装。
受热面安装前为一控制点。
此时应对钢结构进行整体验收，并将测量结果做好原始记录。
主要质量标准和工艺要求表钢架基础划线及垫铁安装工序检验指标性质单位质量标准检验方法合格优良基础划线基础纵横中心线与厂房基准点距离误差主要mm ±20 ±10柱子间距误差柱距>10米柱距≤10米主要主要mmmm±2±1 柱了中心对角线差对角线>20米对角线<20米主要主要mmmm≤8≤5≤4≤3 基础各平面标高误差mm +0 -20基础外形尺寸误差mm +20 -0 预埋地脚螺栓中心线误差mm ±10基础表面打出麻面垫铁放置处已琢平总高度mm ≥50每组块数块≤3放置位置立柱底板立筋板下方承压力60%基础设计强度垫铁装设无松动相互点焊,与柱脚底板点焊表立柱安装检验指标性质单位质量标准合格优良柱脚中心线偏差主要mm ±5 ±3立柱标高偏差mm ±5 ±3各立柱间相互标高差mm ≤3 ≤2各立柱间距误差mm ≤1‰柱距且,≤10 ≤0.7‰柱距且≤7立柱不垂直度主要mm ≤15 ≤10立柱对角线差主要mm ≤1.5‰对角线长度且≤15 ≤1.0‰对角线长度且≤10 表横梁安装、大板梁单根安装检验指标性质单位质量标准合格优良设备检查符合《验标》要求标高误差±5 ±3不水平度mm ≤5 ≤3中心线偏差±5 ±3接合板安装平整位置正确与构件紧帖高强度螺栓连接主要符合《验标》要求4、安全技术措施参加钢架吊装人员应身体健康，无高血压，癫痫病等，并应经过体检合格后方可上岗、登高工作。
各施工人员的劳动保护用品应齐全，安全帽、安全带完好无损；安全带应经常检验合格后方可使用。
锅炉钢架的立柱，横梁上禁止进行焊接作业。
吊装的柱梁千斤绳捆绑处应用管皮垫好，防止割断钢丝绳，管皮应有防止坠落的措施。
各类安装用的小型工器具必须装入工具袋内，并不得在空中抛掷，各大型工器具必须有防止坠落的措施，用溜绳拴好。
起重工的指挥信号应清晰，准确无误，吊每个大小件，起重工必须在安装位置靠近处指挥。
高处作业的各种安全设施包括各种施工用的脚手架禁止挪动、拆除，施工用的脚手架，须做到使用前仔细检查，合格后方可使用。
吊每层立柱的连梁上要绑安全绳，钢丝绳外面应用塑料管套上。
进行夜间施工时，施工环境周围必须有充足的照明，施工的各主要通道应无障碍，照明良好。
遇有六级以上的大风、雨、雪、和大雾天气，应停止一切高空露天作业。
高空作业地点的跳板，栏杆和安全设施不完全时，工作人员务必扎好带，并挂在牢固的结构上。
起重开动及起吊中的每个动作前，司机须发出戒备信号，起吊时任何人不得站在被起吊的重物上或吊臂上，并不得在起吊物下站立或通过。
起吊顶板大梁或者其他不规则重件时，应在构件上拴以牢固的溜绳，以防止构件摆动。
梅花卡头拧断后应妥善保管，不得向下扔投。
每台炉梯子、平台、格栅修复量很大，待设备就位后，及时补齐各部位平台格栅。
施工场所要做到一天一清扫，每星期进行一次大清扫，保证施工环境四周安全、文明，做到工完料尽场地清。
3、锅炉汽包安装3.1、概述该建筑、安装工程配套锅炉设备由哈尔滨锅厂有限责任公司制造。
根据同类型锅炉，汽包重约60t，汽包位于锅炉K1～K2柱之间。
3.2、汽包的卸车、运输汽包运输至电厂内，采用250t履带吊卸车至铁船上，采用卷扬机组拖至安装位置正下方。
3.3、汽包吊装方法汽包吊装选用两组100t滑车组和2台10t卷扬机组成的吊装系统抬吊就位。
3.4、准备工作（1）汽包梁上靠近两吊杆处设置两根汽包吊装临时梁，定滑车组固定在上面。
（2）汽包吊装前，钢架主结构和副结构必须验收完毕，并在K1主柱上明显标出汽包中心标高线。
（3）汽包吊装前，找好汽包中心样冲点，并认真根据下降水管座核对好，在汽包两端挂好测量标高、水平用的临时吊篮。
（4）汽包经检查合格划线作标记后，穿装U型吊杆并临时固定在汽包安装位置附近的钢结构处。
在汽包上用脚手架搭设好供施工人员穿装吊杆，找正用的作业平台。
（5）将滑车组吊装系统布置好，使其钢丝绳不妨碍汽包提升，并且确保钢丝绳不与钢架磨擦。
3.5、吊装步骤（1）启动卷扬机，将汽包抬离地面约100 mm，检查卷扬机、滑车组、钢丝绳等的受力情况，无异常时开始抬吊。
（2）继续平稳抬吊，当汽包高端接近汽包安装中心标高时，两组卷扬机相互配合将汽包调整水平至安装位置，用塔吊穿装两U型吊杆，测量并调整好四点标高，使各点标高在＋1～＋3mm之间，汽包吊杆完全承力后，再进行复测，以保证汽包的标高和水平度。
（3）汽包找正：以安装于顶板下弦附着于钢柱上的沉降标尺划定的点为基准，用玻璃水平管找正标高、水平，并测定好纵横中心线等，找正完毕后，将汽包与钢构架临时固定，拆除吊装工具。
3.6、质量保证措施（1）做好汽包开箱检查，外形几何尺寸校验；（2）保证所有的测量仪器、量具检验合格，并在有效期内；（3）汽包安装时，以正公差的形式提高；（4）汽包安装完毕找正合格后，应及时加固，严格禁止在汽包上引弧施焊（5）质量标准：标高误差：±3 mm纵横不水平度：≤1 mm轴向中心位置偏移：±3 mm纵向中心线误差：±3 mm汽包吊环与汽包外园接触：在90°接触角园弧应吻合，个别间隙≯2 mm。
3.7、安全、技术保证措施3.7.1汽包是锅炉设备超长超重件，在吊装过程中，施工工序复杂，相关环节多，工人需在高空作业，属于危险性作业项目。
因此，必须有必要的组织措施，确定有关人员，须有丰富经验的起重指挥。
包括：吊装总指挥、起重指挥、技术负责人、安全负责人、质量负责人等，全面负责汽包吊装工作，分工明确。
3.7.2详细进行技术交底，对所有吊装机具、索具进行全面检修、检查、保养、维护，确保转动灵活好用。
3.7.3在炉顶吊装作业区域铺设脚手架平台，供施工人员作业之用。
3.7.4严格禁止在汽包上引弧施焊。
3.7.5吊装必须由持有合格证的人员操作吊装机械，专人指导，专人监视滑车组及各地锚等受力情况，升降平衡一致，并派专业电工值班。
3.7.6若发现异常情况立即停止起吊，等妥善处理后，再继续吊装。
3.7.7吊装前在汽包上应搭设供施工人员穿装吊杆，找正用的作业平台。
4、水冷壁安装4.1、概述炉膛四壁均为膜式水冷壁，前、后侧水冷壁下部朝炉膛中心线弯曲形成炉底。
水冷壁管排厂家分单片供货。
4.2、水冷壁组合4.2.1做好设备开箱检查，按照图纸核对设备的外形尺寸。
4.2.2在规划好的组合场区域内搭设水冷壁组合平台。
4.2.3将前、后、左、右侧竖直段膜式水冷壁分段在组合平台上进行组合，水冷壁管排的组合根据现场的具体情况而定，组合件包括刚性梁附件的Ｕ型卡、孔门附件、热工附件及保温附件等。
4.2.4后水冷壁上部升汽管视具体情况进行组合吊装。
4.2.5管排上架后，通风、通球试验合格，并在地面用角磨、内磨机打磨焊口且涂上防锈剂，组合的拼缝焊接完毕并浸油试验合格，不及时进行组合焊接的管口应盖好管口保护盖。
4.2.6组合顺序按先吊先组合的原则进行。
即先上后下，先左后右的顺序进行。
斜炉顶吊装待前后左右侧水冷壁直段吊完后再进行吊装，最后吊装炉底水冷壁。
4.2.7管排组合好后，焊接好吊耳、临时吊挂螺杆的管套以及对口临时平台支架，并捆绑好跳板，用25t低驾平板车或40t拖车将组合件运至锅炉炉膛底，运输时低架平板车或拖车上面及管排之间放置枕木，并用链条葫芦固定，保持运输时的稳定性。
4.3、水冷壁安装4.3.1上部前侧、左侧、右侧水冷壁分段组合后，用25t低驾平板车或40t 拖车将组合件运至锅炉房，利用QUY250t履带吊或M125塔吊分片从炉顶部穿下，用对中螺杆悬吊于上联箱上，找正后对口焊接；4.3.2后侧水冷壁上部拉稀管在炉内零米全部组合后，利用QUY250t履带吊或M125塔吊吊钩从炉顶部穿下作为主吊机具，以卷扬机滑车组辅助起扳，由QUY250t履带吊或M125塔吊提升至安装标高就位；4.3.3前侧、左侧、右侧水冷壁中段分段组合后，用25t低驾平板车或40t 拖车将组合件从炉底k2、K3柱间9米层以下的预留通道运至炉膛底部后，利用QUY250t履带吊或M125塔吊吊钩从炉顶部穿下作为主吊机具，以50t汽车吊协助起扳，由QUY250t履带吊或M125塔吊提升至安装标高就位；4.3.4水冷壁管排的组合根据现场的具体情况在锅炉0m进行组合，组合后利用QUY250t履带吊或M125塔吊和炉顶上的卷扬机配合吊装。
