(整理)薄膜物理与技术

有利于原子向基片中扩散，→附着强
电镀膜的附着性能差(∵有一定数量的微孔）
第七章 薄膜的物理性质
7.1 薄膜的力学性质
7.1.1 薄膜的附着力
附着力的测试方法 机械方法数种如下：
扩散附着
通过中间层附着
宏观效应附着
第七章 薄膜的物理性质
7.1 薄膜的力学性质
简单附着
7.1.1 薄膜的附着力
(a)简单附着： 是在薄膜和基体之间存在一个很清楚的分界面。由两个接
触面相互吸引形成的。当两个不相似或不相容的表面相互接 触时就易形成这种附着。(如真空蒸镀)
附着能 : Wfs = Ef + Es - Efs
②静电力—薄膜和基体两种材料的功函数不同， 接触后发生电子转移→界面两边积累正负 电荷 → 静电吸引
物理吸附能：0.001eV~0.1eV
③化学键力（化学吸附能0.1-0.5eV）
共价键 离子键 金属键
价电子发生了转移， 短程力，不是普遍存在。
第七章 薄膜的物理性质
7.1 薄膜的力学性质
7.1.1 薄膜的附着力
须注意：T↑→薄膜晶粒大→热应力↑→其它性能变
第七章 薄膜的物理性质
7.1 薄膜的力学性质
7.1.1 薄膜的附着力
③引入中间过渡层 某种材料与一些物质间附着力大，与另一些物质的附
着力却可能很小。如：
（1）二氧化硅-玻璃→附着好；二氧化硅-KDP（磷酸二氢 钾）晶体→附着差 （2）金-玻璃→附着差；金-铂、镍、钛、铬等→附着好
方法：在基片Байду номын сангаас镀一层薄金属层（Ti、Mo、Ta、 Cr等）.然后，在其上再镀需要的薄膜，薄 金属夺取基片中氧 中间层表面掺杂。
第七章 薄膜的物理性质

生物医学领域应用
生物传感器
利用生物功能化的薄膜制备生物传感器，实现对生物分子和细胞 的灵敏检测和实时监测。
药物传递与控制释放
通过制备药物载体薄膜，实现药物的精确传递和可控释放，提高药 物的疗效和降低副作用。
医疗器械与植入物
利用薄膜材料制备医疗器械和植入物，提高医疗器械的性能和使用 寿命，降低医疗成本。
子器件。
光学工业
用于制造反射镜、光学 仪器、光电器件等。
机械工业
用于制造耐磨、耐腐蚀 的表面涂层和刀具等。
生物医学
用于制造人工关节、牙 齿等生物医学材料。
02
薄膜制备技术
物理气相沉积技术
真空蒸发沉积
溅射沉积
利用加热蒸发材料，使其原子或分子从熔 融态或气态转化为蒸气态，并在基体表面 凝结形成薄膜。
成薄膜。
溶胶凝胶法
将欲形成薄膜的元素或化合物 以溶胶凝胶的形式涂敷在基体 表面，经过热处理或化学处理 形成薄膜。
电泳沉积法
利用电场作用将欲形成薄膜的 颗粒在基体表面沉积形成薄膜 。
化学镀法
利用还原剂将欲形成薄膜的金 属离子还原成金属原子，并在
基体表面沉积形成薄膜。
溅射法
直流溅射法
磁控溅射法
利用直流电源作为溅射电源，使气体 辉光放电，产生等离子体轰击靶材， 使靶材原子或分子被溅射出来，并在 基体表面凝结形成薄膜。
弹性模量是衡量薄膜在受力时抵抗变形能力 的指标。
拉伸强度与延伸率
拉伸强度和延伸率是评估薄膜在受力时的力 学性能和耐久性的重要参数。
电学性能表征
总结词
电学性能表征是评估薄膜在电场作用下 的行为和性能表现的关键手段。
介电常数与介质损耗
介电常数和介质损耗是衡量薄膜在电 场中储能和能量损耗的重要参数。

《薄膜物理与技术》课程教学大纲课程代码：ABCL0527课程中文名称: 薄膜物理与技术课程英文名称：Thin film physics and technology课程性质：选修课程学分数：1.5课程学时数：24授课对象：新能源材料与器件专业本课程的前导课程：《材料表面与界面》、《近代物理概论》、《材料科学基础》、《固体物理》、《材料物理性能》一、课程简介本课程主要论述薄膜的制造技术与薄膜物理的基础内容。

其中系统介绍了各种成膜技术的基本原理与方法，包括蒸发镀膜、溅射镀膜、离子镀、化学气相沉积、溶液制膜技术以及膜厚的测量与监控等。

同时介绍了薄膜的形成，薄膜的结构与缺陷，薄膜的电学性质、力学性质、半导体特性、磁学性质以及超导性质等。

通过本课程的讲授，使学生在薄膜物理基础部分，懂得薄膜形成物理过程及其特征，薄膜的电磁学、光学、力学、化学等性质。

在薄膜技术部分初步掌握各种成膜技术的基本内容以及薄膜性能的检测。

二、教学基本内容和要求掌握物理、化学气相沉积法制膜技术，了解其它一些成膜技术。

学会对不同需求的薄膜，应选用不同的制膜技术。

了解各种薄膜形成的过程及其物理特性。

理解并能运用热力学界面能理论及原子聚集理论解释薄膜形成过程中的一些现象，了解薄膜结构及分析方法，理解薄膜材料的一些基本特性，为薄膜的应用打下良好的基础。

以下分章节介绍：第一章真空技术基础课程教学内容：真空的基础知识及真空的获得和测量。

课程重点、难点：真空获得的一些手段及常用的测量方法。

课程教学要求：掌握真空、平均自由程的概念，真空各种单位的换算，平均自由程、碰撞频率、碰撞频率的长度分布率的公式，高真空镀膜机的系统结构及抽气的基本过程。

理解蒸汽、理想气体的概念，余弦散射率，真空中气体的来源，机械泵、扩散泵、分子泵以及热偶真空计和电离真空计的工作原理。

了解真空的划分，气体的流动状态的划分，气体分子的速度分布，超高真空泵的工作原理。

第二章真空蒸发镀膜法课程教学内容：真空蒸发原理，蒸发源的蒸发特性及膜厚分布，蒸发源的类型，合金及化合物的蒸发，膜厚和淀积速率的测量与监控。

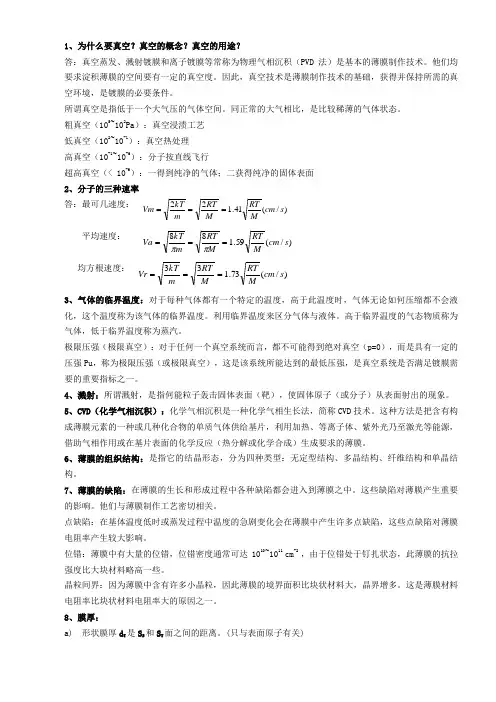

1、为什么要真空？真空的概念？真空的用途？答：真空蒸发、溅射镀膜和离子镀膜等常称为物理气相沉积（PVD法）是基本的薄膜制作技术。

他们均要求淀积薄膜的空间要有一定的真空度。

因此，真空技术是薄膜制作技术的基础，获得并保持所需的真空环境，是镀膜的必要条件。

所谓真空是指低于一个大气压的气体空间。

同正常的大气相比，是比较稀薄的气体状态。

粗真空（105~102Pa）：真空浸渍工艺低真空（102~10-1）：真空热处理高真空（10-1~10-6）：分子按直线飞行超高真空（< 10-6）：一得到纯净的气体；二获得纯净的固体表面2、分子的三种速率答：最可几速度：平均速度：均方根速度：3、气体的临界温度：对于每种气体都有一个特定的温度，高于此温度时，气体无论如何压缩都不会液化，这个温度称为该气体的临界温度。

利用临界温度来区分气体与液体。

高于临界温度的气态物质称为气体，低于临界温度称为蒸汽。

极限压强（极限真空）：对于任何一个真空系统而言，都不可能得到绝对真空（p=0），而是具有一定的压强Pu，称为极限压强（或极限真空），这是该系统所能达到的最低压强，是真空系统是否满足镀膜需要的重要指标之一。

4、溅射：所谓溅射，是指何能粒子轰击固体表面（靶），使固体原子（或分子）从表面射出的现象。

5、CVD（化学气相沉积）：化学气相沉积是一种化学气相生长法，简称CVD技术。

这种方法是把含有构成薄膜元素的一种或几种化合物的单质气体供给基片，利用加热、等离子体、紫外光乃至激光等能源，借助气相作用或在基片表面的化学反应（热分解或化学合成）生成要求的薄膜。

6、薄膜的组织结构：是指它的结晶形态，分为四种类型：无定型结构、多晶结构、纤维结构和单晶结构。

7、薄膜的缺陷：在薄膜的生长和形成过程中各种缺陷都会进入到薄膜之中。

这些缺陷对薄膜产生重要的影响。

他们与薄膜制作工艺密切相关。

点缺陷：在基体温度低时或蒸发过程中温度的急剧变化会在薄膜中产生许多点缺陷，这些点缺陷对薄膜电阻率产生较大影响。
