处理量6万吨日城市生活污水处理厂初步设计生本科毕设论文

摘要城市污水处理厂是现代城市发展和水资源保护不可缺少的组成部分。

本课题是设计一座日处理量为 6万m3的城市生活污水处理厂。

其核心处理工艺选用的是卡鲁塞尔氧化沟工艺流程。

污水在氧化沟中经曝气设备的搅动与活性污泥充分接触后，大部分的污染物被除去。

最后出水达到国家的有关排放标准。

本文设计介绍了该工艺的特点，并有相关的城市污水处理厂的工艺设计过程。

关键词：污水处理厂工艺设计氧化沟工艺污泥处理AbstractThe city sewage treatment plant is essential constituent of the modern urban development and the water resources conservation. This topic designs a city life sewage treatment plant which can treat 60,000 m3 sewage one day. Its core processing craft selects the Carrousel oxidation ditch technicalprocess. Sewage in oxidation ditch after aerator mixing and active sludgefull contact, most of pollutants of which are removed. Last, the water leakage achieved the country related discharges standard. This article introduceds the characteristic of this craft and supplies the correlated process of the city sewage treatment plant.Key words:Sewage treatment plant Technological design Oxidation ditch craft Sludge processing目录第一章设计概述............................................. - 4 -1.1城市生活污水处理现状及发展.................................................................... - 4 -1.1.1 目前存在的问题................................................................................ - 4 -1.1.2 今后的发展趋势................................................................................ - 5 -1.2 毕业设计任务的主要内容（含主要技术参）..................... - 5 -1.2.1 污水处理厂服务范围及建设规模.................................................. - 5 -1.2.2 污水处理厂进水水质...................................................................... - 5 -1.2.3 污水处理厂出水水质...................................................................... - 6 -1.2.4 污水处理厂厂区概况...................................................................... - 6 -1.3 毕业设计应完成的工作（含图纸数量）................................................. - 7 -1.3.1 毕业设计最终成果.......................................................................... - 7 -1.3.2 要求.................................................................................................. - 7 -1.3 设计目的..................................................................................................... - 7 -第二章工艺流程确定............................................ - 9 -2.1 设计原则....................................................................................................... - 9 -2.1.1 设计原则............................................................................................ - 9 -2.1.2 设计依据............................................................................................ - 9 -2.2 适合中小型污水处理厂的脱氮除磷工艺............................................... - 10 -2.2.1 处理工艺大方案的比选................................................................ - 10 -2.2.2 处理工艺小方案的比选................................................................ - 16 -2.2.3 处理工艺流程................................................................................ - 19 -第三章处理系统构筑物计算..................................... - 25 -3.1 进水井....................................................................................................... - 25 -3.2 粗格栅....................................................................................................... - 25 -3.3 提升泵房................................................................................................... - 29 -3.4 细格栅....................................................................................................... - 30 -3.5 曝气沉砂池............................................................................................... - 34 -3.6 厌氧池......................................................................................................... - 38 -3.7 卡鲁塞尔氧化沟......................................................................................... - 39 -3.8 二沉池....................................................................................................... - 49 -3.9 接触池....................................................................................................... - 56 -3.10 计量槽..................................................................................................... - 58 -3.11 污泥泵房................................................................................................... - 58 -3.12 污泥浓缩池............................................................................................. - 60 -3.13 储泥池..................................................................................................... - 62 -3.14 污泥脱水间............................................................................................. - 63 -第四章水头损失确定........................................... - 65 -4.1 废水处理水的高程布置计算..................................................................... - 65 -4.1.1 管段选择及沿程损失的计算.......................................................... - 65 -4.1.2 污水管的弯头处局部损失的计算.................................................. - 67 -4.1.3 流过构筑物时水头损失的确定...................................................... - 68 -4.1.4 总水头损失...................................................................................... - 68 -4.2 污泥高程的计算......................................................................................... - 68 -第五章污水处理厂总体布置...................................... - 69 -5.1 污水厂厂址选择......................................................................................... - 69 -5.1.1 遵循原则.......................................................................................... - 69 -5.2 污水厂平面布置......................................................................................... - 70 -5.2.1 污水处理厂平面布置原则.............................................................. - 70 -5.3 污水厂的高程布置..................................................................................... - 71 -第六章劳动定员............................................... - 72 -6.1 生产组织..................................................................................................... - 72 -6.2 劳动定员..................................................................................................... - 72 -6.3 人员培训..................................................................................................... - 72 -第七章工程技术经济分析........................................ - 73 -7.1 土建费用及主要设备材料费用................................................................. - 73 -7.1.1 土建费用造价列表.......................................................................... - 73 -7.1.2 主要设备清单.................................................................................. - 73 -7.1.3 直接投资费用.................................................................................. - 74 -7.2 运行费用计算............................................................................................. - 74 -7.2.1 成本估算.......................................................................................... - 74 -7.2.2 运行费用.......................................................................................... - 75 -7.2.3 工资福利开支.................................................................................. - 75 -7.2.4 生产用水水费开支.......................................................................... - 75 -7.2.5 运费.................................................................................................. - 76 -7.2.6 维护维修费...................................................................................... - 76 -7.2.7 管理费用.......................................................................................... - 76 -7.2.8 运行成本核算.................................................................................. - 76 -第八章环境保护、建筑防火和职业安全防护....................... - 77 -8.1 环境保护..................................................................................................... - 77 -8.1. 污水............................................................................................................ - 77 -8.2 厂区绿化..................................................................................................... - 77 -8.3 建筑防火..................................................................................................... - 77 -8.4 职业安全防护............................................................................................. - 78 -参考文献（References）......................................... - 78 -致谢- 80 -第一章设计概述1.1城市生活污水处理现状及发展世界任何国家的经济发展，都会推进社会进步、促进工农业生产能力得到提高，使人民生活得到进一步改善，但是也随之带来不同程序的环境污染。

（此文档为word格式，下载后您可任意编辑修改！）本科毕业设计(论文)题目日处理量10万吨天城市污水处理厂工艺设计学院名称轻化与环境工程学院专业班级环境工程学生姓名导师姓名目录摘要 (1)第一章任务及资料 (1)1.1设计任务…………………………………………………1.2设计目的及意义……………………………………………1.3设计要求…………………………………………………1.4设计资料…………………………………………………1.5设计依据…………………………………………………第二章设计方案论证………………………………2.1厂址选择…………………………………………………2.2污水厂处理流程的选择……………………………………2.3设计污水水量………………………………………………2.4污水处理程度计算…………………………………………第三章污水的一级处理构筑物设计计算……3.1格栅…………………………………………………3.2提升泵站……………………………………………3.3沉砂池…………………………………………………第四章污水的二级处理设计计算………………4.1厌氧池+DE型氧化沟工艺计算……………………………4.2辐流式沉淀池…………………………………4.3消毒设施计算………………………………………4.4计量设备………………………………………………第五章污泥处理设计计算………………………5.1污泥处理(sludge treatment)的目的与处理方法………5.2污泥泵房设计……………………………………………5.3污泥浓缩池……………………………………………5.4贮泥池………………………………………5.5污泥脱水…………………………………………………第六章污水处理厂的布置……………………………6.1污水处理厂平面布置………………………………………6.2污水处理厂高程布置……………………………………………第七章供电仪表与供热系统设计……………………….1变配电系统……………………………………………….2监测仪表的设计……………………………………………第八章劳动定员…………………………………8.1定员原则……………………………………………………8.2污水厂人数定员………………………………………………参考文献……………………………………………………附录…………………………………………………………外文资料……………………………………………………中文翻译………………………………………………致谢………………………………………………………摘要第一章任务及资料1.1设计任务日处理量10万吨/天城市污水处理厂工艺设计。

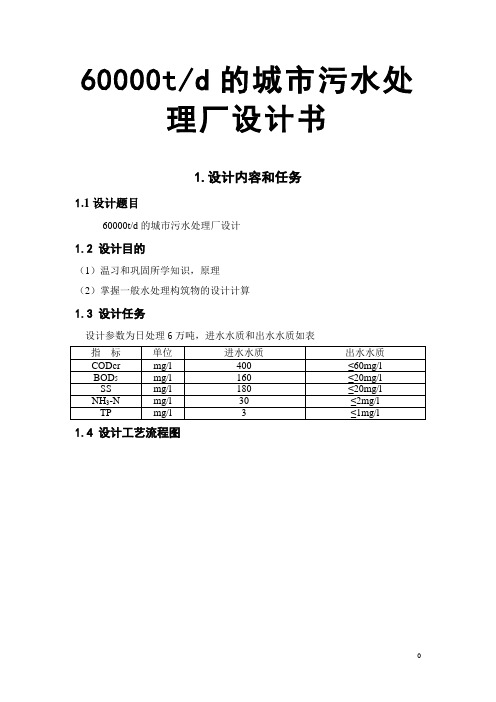

60000t/d的城市污水处理厂设计书1.设计内容和任务1.1设计题目60000t/d的城市污水处理厂设计1.2 设计目的（1）温习和巩固所学知识，原理（2）掌握一般水处理构筑物的设计计算1.3 设计任务设计参数为日处理6万吨，进水水质和出水水质如表1.4 设计工艺流程图2 设计流量和处理效率计算2.1 设计流量计算平均流量：s m s m d m d t /694.0/)360024/(60000/60000/60000Q 333a =⨯=≈=总变化系数： 31.16947.2Q 2.7K 0.110.11a Z ===设计流量Q max ：sm h m d m d m Q K a z /913.0/6.3286/7.78879/6000031.1Q 3333max ===⨯=⨯=2.2处理效率计算：100%Co C -C E eo ⨯=式中： Co —进水水质浓度 Ce —出水水质浓度1) CODcr 处理效率：85%100%40060-400E =⨯=2) BOD 5处理效率： 87.5%100%16020-160E =⨯=3) SS 处理效率： 88.9%100%18020-180E =⨯=4) NH 3-N 处理效率：93.3%100%302-30E =⨯=5) TP 处理效率： 66.7%100%31-3E =⨯= 3 主体设备计算3.1格栅格栅是有一组平行的金属栅条或筛网制成，安装在污水渠道上、泵房集水井的进口处或者污水处理厂的端部，以拦截较大的呈悬浮或漂浮状态的固体污染物，以保护进水泵的正常运转，并尽量处理那些不利于后续处理的杂物。

一般情况下，分粗细两道格栅。

(1) 栅条的间隙数：设栅前水深h=0.6m ，过栅流速v=0.9m/s ，栅条间隙宽度b=0.020m ，栅格倾角α=60°，设置两组粗格栅，n 40n =⇒=≈个 (2) 栅槽宽度：设栅条宽度S=0.01m ，()()B S n-10.014010.02040 1.19bn m =+=-+⨯= 取B=1.2m(3) 进水渠道渐宽部分的长度：l 1设进水渠道宽B 1=1.0m ，其渐宽部分展开角度α=20°11B-B 1.2 1.0l 0.28m 2tg 2tg20α-==≈︒(4) 栅槽与出水渠道连接处的渐窄部分长度：12l 0.28l 0.14m 22===(5) 通过格栅的水头损失：设栅条断面为锐边矩形断面，故K=3, β=2.42m 103.0360sin 19.60.90.0200.012.42K sin 2g v b S h 2342341=⨯︒⨯⎪⎭⎫ ⎝⎛=⎪⎭⎫ ⎝⎛=αβ 取0.1m (6) 栅后槽总高度：设栅前渠道超高h2=0.3m ，H=h+h1+h2=0.6+0.1+0.3=1m(7) 栅槽总长度：112H 0.60.3L l l 0.5 1.00.280.140.5 1.0 2.44m tg tg60+=++++=++++=∂︒(8) 每日栅渣量：在格栅间隙0.020m 的情况下，设栅渣量为每1000m 3污水产0.07m 3/d 0.2m /d m 2.4100031.18640007.0913.01000K 86400W Q W 33z 1max ＞=⨯⨯⨯=⨯⨯= 宜采用机械清渣，格栅采用链条回转式格栅(9)计算草图如下：3.2 水泵站设计流量和扬程的确定设污水提升前水位-5.95m （既泵站吸水池最底水位），提升后水位3.330m （即细格栅前水面标高）。
