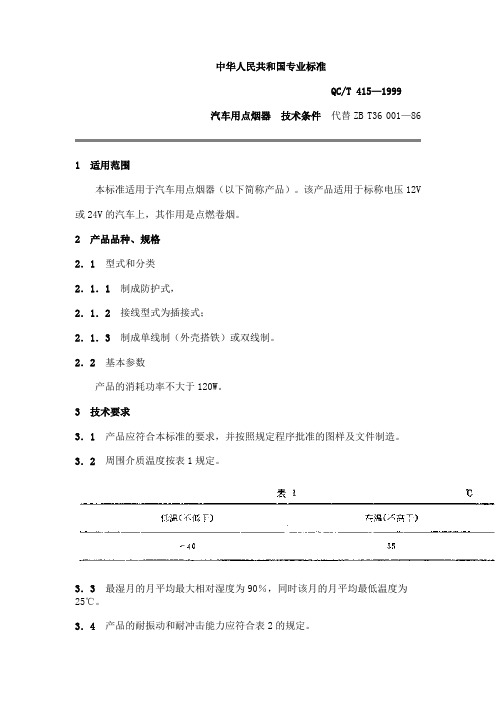

中华人民共和国专业标准QC/T 415—1999汽车用点烟器技术条件代替ZB T36 001—861 适用范围本标准适用于汽车用点烟器（以下简称产品）。
该产品适用于标称电压12V 或24V的汽车上，其作用是点燃卷烟。
2 产品品种、规格2．1 型式和分类2．1．1 制成防护式，2．1．2 接线型式为插接式；2．1．3 制成单线制（外壳搭铁）或双线制。
2．2 基本参数产品的消耗功率不大于120W。
3 技术要求3．1 产品应符合本标准的要求，并按照规定程序批准的图样及文件制造。
3．2 周围介质温度按表1规定。
3．3 最湿月的月平均最大相对湿度为90％，同时该月的月平均最低温度为25℃。
3．4 产品的耐振动和耐冲击能力应符合表2的规定。
3．5 产品的性能a．复位时间：产品应具有良好的接触，当点烟器插头从正常位置推入热双金属片座内后，应在18s内，插头能自动切断电源，并复位到正常位置；b．保温性能：点烟器插头自切断电源后，10s内拔出插头应能点燃卷烟。
3．6 产品在分断情况下，接线柱与外壳之间的绝缘介电强度，应能耐工频50Hz实际正弦波形电压550V，历时1min的试验而无击穿损伤。
出厂试验时，允许用电压660V，历时1s的试验代替。
3．7 黑色金属部件应具有良好的防腐蚀层。
3．8 用塑料制成的零部件，不得有裂纹和影响使用性能及外形美观的变形。
3．9 铆接处和螺钉连接处应不得有松动或自动松脱现象。
3．10 点烟器插头插入热双金属片座内的力，应在9.8～29.4N（1～3kgf）范围内。
3．11 点烟器插头自动跳开后拔出的力，应在4.9～29.4N（0.5～3kgf）范围内。
3．12 同型号产品可拆卸零部件，应具有互换性。
3．13 产品的电线接线柱，应能承受98N（10kgf）静负荷历时1min。
3．14 产品的储存期为1年（从制造厂出厂日期算起）。
在1年期满时，仍应符合本标准3.5、3.6、3.7、3.9的规定。

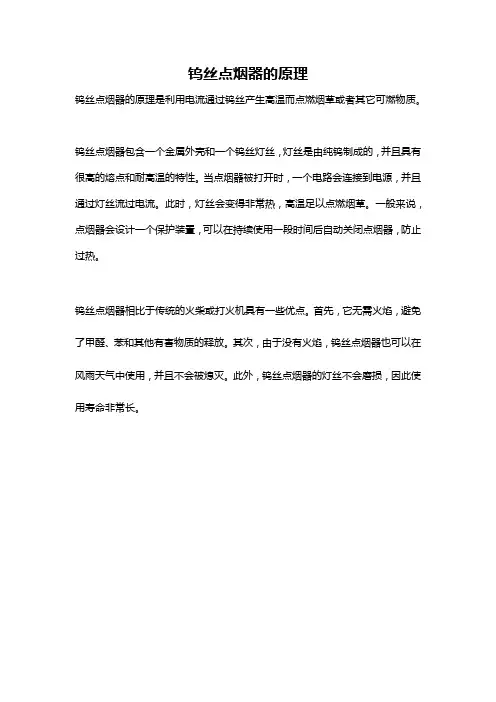

钨丝点烟器的原理
钨丝点烟器的原理是利用电流通过钨丝产生高温而点燃烟草或者其它可燃物质。
钨丝点烟器包含一个金属外壳和一个钨丝灯丝，灯丝是由纯钨制成的，并且具有很高的熔点和耐高温的特性。
当点烟器被打开时，一个电路会连接到电源，并且通过灯丝流过电流。
此时，灯丝会变得非常热，高温足以点燃烟草。
一般来说，点烟器会设计一个保护装置，可以在持续使用一段时间后自动关闭点烟器，防止过热。
钨丝点烟器相比于传统的火柴或打火机具有一些优点。
首先，它无需火焰，避免了甲醛、苯和其他有害物质的释放。
其次，由于没有火焰，钨丝点烟器也可以在风雨天气中使用，并且不会被熄灭。
此外，钨丝点烟器的灯丝不会磨损，因此使用寿命非常长。

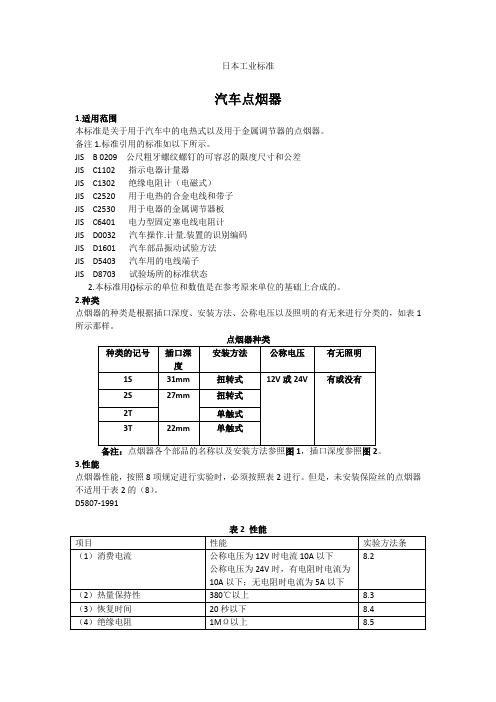

日本工业标准汽车点烟器1.适用范围本标准是关于用于汽车中的电热式以及用于金属调节器的点烟器。
备注1.标准引用的标准如以下所示。
JIS B 0209 公尺粗牙螺纹螺钉的可容忍的限度尺寸和公差 JIS C1102 指示电器计量器JIS C1302 绝缘电阻计（电磁式） JIS C2520 用于电热的合金电线和带子 JIS C2530 用于电器的金属调节器板 JIS C6401 电力型固定塞电线电阻计JIS D0032 汽车操作.计量.装置的识别编码 JIS D1601 汽车部品振动试验方法 JIS D5403 汽车用的电线端子 JIS D8703 试验场所的标准状态2.本标准用{}标示的单位和数值是在参考原来单位的基础上合成的。
2.种类点烟器的种类是根据插口深度、安装方法、公称电压以及照明的有无来进行分类的，如表1所示那样。
备注：点烟器各个部品的名称以及安装方法参照图1，插口深度参照图2。
3.性能点烟器性能，按照8项规定进行实验时，必须按照表2进行。
但是，未安装保险丝的点烟器不适用于表2的（8）。
D5807-19914.构造4.1一般构造点烟器的一般构造如下所示。
（1）点烟器是把金属调节器内藏于点烟器插座处。
带有发热装置的点烟器插塞。
以及根据各部分安装用的底座来构成。
此外，点烟器要是能够简便安装且足够坚固，各部位不能出现松散。
（2）24V带电阻的点烟器要是能够在12V点火器接续电阻的构造，其电阻要为JIS C6401的1.2—1.45Ω，必须使用30W以上或与其等同的电阻计。
（3）插塞上安装有护盖的，在从插足取出插塞时，盖子要牢固地缠绕发热器以及发热器盖子。
（4）安装在插座上照明的东西要标明是从插座底部照明还是其外部绿色的环状照明。
4.2操作方式点烟器的操作方法根据下述。
（1）将插塞插入底座时，插到点火位置时通电，插塞尖端处成炽热状态时，插塞要自动地从点火位置恢复到原来的位置。
此外，不要超过原始位置飞出来了。

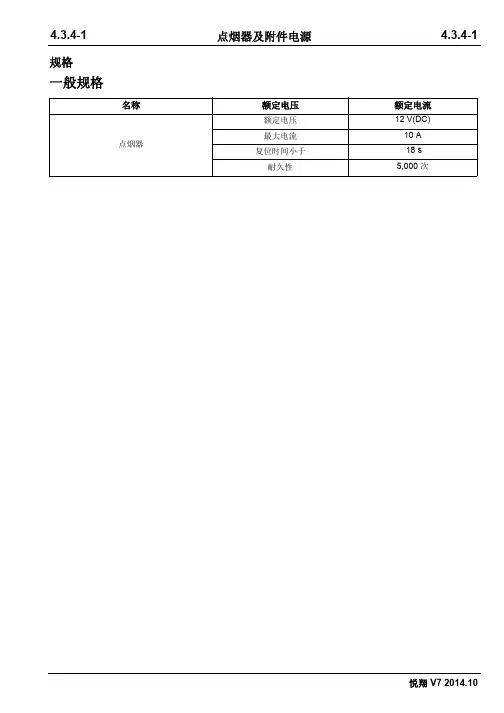

规格一般规格名称额定电压额定电流点烟器额定电压12 V(DC)最大电流10 A 复位时间小于 18 s 耐久性5,000 次说明与操作系统概述点烟器安装在仪表板中央控制面板下部，在使用时，将按钮按下，点烟器元件变热后自动弹出一格，拔出即可使用。
注意：工作中的点烟器温度高，防止烫伤。
在点烟器的侧面布置有前排附件电源，中央控制台后方装配附件电源，通过这个插座，可以获得12 V 的直流电源输出。
部件位置图项目说明项目说明1点烟器3附件电源2USB 和AUX 接口故障现象诊断与测试通用设备检查与确认1.确认顾客的问题。
2.目视检查是否有明显的机械或电气损坏的痕迹，是否有明显的碰撞变形痕迹。
目视检查表3.检查易于看到或能够看到的系统线路。
4.如果所观察或提出的问题的明显原因已经发现，则在进行下一个步骤之前，必须先将该原因修正。
5.如果目视检查通过，则确认故障并参考故障症状表。
数字式万用表诊断仪机械部分电气部分•控制箱面板•点烟器座•附件电源座•保险•线路•点烟器•附件电源故障症状表如果故障发生但控制模块内未存贮故障诊断代码(DTC)，并且无法在基本检查中确认故障原因的，则应根据下表列出的顺序进行故障诊断及排除。
症状可能原因措施点烟器失效•保险、线路•点烟器参考：点烟器失效诊断流程。
点烟器不会自动弹起•点烟器•点烟器座•更换点烟器座•更换点烟器点烟器指示灯不亮•保险、线路•灯光组合开关•点烟器指示灯参考：点烟器指示灯不亮诊断流程。
附件电源失效•保险、线路•附件电源插座参考：附件电源失效诊断流程。
点烟器失效诊断流程点烟器指示灯不亮诊断流程4. 更换点烟器座A.转动点火开关至“LOCK”位置。
B.更换点烟器座。
参考：点烟器(4.3.4点烟器/附件电源，拆卸与安装)。
确认系统正常。
附件电源失效诊断流程测试条件细节/结果/措施5. 更换附件电源插座A.转动点火开关至“LOCK”位置。
B.更换附件电源插座。
参考：附件电源(4.3.4点烟器/附件电源，拆卸与安装)。
