1、环境参考：海拔1,000米及以下，温度25℃，相对湿度60％；2、常用功率：变动负载工况下的连续运行功率；3、备用功率：额定工况下的连续运行功率，每12小时允许 超载10%；特点：⚫ 动力强劲，高扭矩，易维护，易启动； ⚫ 低噪音，低排放；⚫ 箱体采用优质板材，耐腐蚀，耐刮擦；⚫ 箱体密封性能强，防水、防尘等级高，雨水、沙尘等不易进入； ⚫ 全方位控制，连接方便、操作简单； ⚫ 可吊、叉、拉、拖等，运输方便； ⚫ 8小时底盘油箱；⚫ 敞开式机组配置40℃散热器，静音型机组配置50℃散热器。
尺寸和重量：内容敞开式机组 集装箱机组（40尺高柜）尺寸: (mm)L5450 12192 W 2250 2435 H3070 2896 重量 (kg)1020011900柴油发电机组R-SM 系列由 菱重 发动机驱动R-SM1650/S输出功率：三相，50Hz ，1500转功率 常用功率 备用功率 1650kVA / 1320kW1815kVA / 1452kW 技术参数：发动机品牌 & 型号 菱重 & S16R-PTA-C 发电机品牌 & 型号斯坦福 & S7L1D-D4 控制系统 DSE7320 / DSE8610 断路器类型（选配）3级塑壳断路器 3级框架断路器燃油消耗率（L/h ）100% 负载/ 75% 负载 / 50% 负载 / 25% 负载/电压（V) 频率（HZ)电流（A ） 功率因数 380/220 50 2507 0.8 400/230 50 2382 0.8 415/2405022960.8发动机品牌 / 型号 & 菱重 / S16R-PTA-C缸数 / 排列 12 / V 功率（kW ） 常用 1450 类型 4冲程 备用1590 缸径 / 行程 170 mm / 180 mm压缩比 14 : 1 吸气方式 TCA 排量 (L) 65.37 冷却方式 水冷 调速方式 Electronic 润滑油15W40-CF4重量 (kg) 6750 润滑油容量（L ）230冷却液容量（L ）170发电机品牌 / 型号 & 斯坦福 / S7L1D-D4额定容量（kVA ） 1650 AVR 型号模拟式额定功率（kW ） 1320 电压调节（无负载、满载） ± 1.0% THF(BS EN60034 – 1) <2% 低速保护 标准 轴承数 单 防护等级IP23 绕组100% 铜 相序A(U), B(V), C(W)矽钢铁芯处理 整片冲孔TIF(NEMA MG 1-22) <50 绝缘等级 H 励磁系统 自励, 并联 绕组节距 2 / 3 环境温度 40℃ 阻尼绕组全部定子额定温度125 ℃控制系统 :DSE8610⚫ DSE8610是一种易于使用的机械轴连多发电机系统，设计为同步32的发电机，包括电子和非电子发动机。
斯坦福柴油发电机组使用说明书上海斯坦福动力设备有限公司1.概述斯坦福柴油发电机组采用柴油动力，为四冲程、水冷、直列、直喷、带涡轮增压柴油机，或者根据客户制定要求进行匹配，可靠性好、寿命长、具有良好的配套适应性，可满足客户的不同要求。
适用于工矿、工地、通讯、小型城镇作为流动或固定电源,供给动力、照明、通讯或其它应急备用电源。
本说明书主要对斯坦福系列柴油发电机组的工作条件、机组结构、性能指标及安装使用和维护作简要说明。
2.工作条件1.机组在下列标准状况下应能输出标定功率，标定功率分常用功率和备用功率两种。
常用功率是指机组能以此功率连续工作12h，其中包括过载10%工作1h；备用功率是指机组能以此功率连续工作1h，无超负载能力，备用功率在机组型号后用S表示。
大气压力100kPa。
环境温度为298K（25℃）。
空气相对湿度为30％。
若超过上述规定的条件连续运行时，（在按使用说明书规定进行保养的条件下）其输出功率按柴油机规定功率的90％修正后折算的电功率，但此电功率最大不得超过发电机的额定功率，当使用条件与该规定不符时，其输出功率应为按GB/T 6072.1-2000规定的方法修正柴油机功率后折算的电功率，但此电功率最大不得超过发电机的额定功率。
2.机组在下列条件下应能输出规定功率（允许功率修正）并可靠地工作。
a) 海拔高度不超过4000m。
b) 环境温度为（5～40）℃。
c) 空气相对湿度为90％(25℃时)。
当试验海拔高度超过1000m(但不超过4000m时)，环境温度的上限值按海拔高度每增加100m降低0.5℃修正。
3.机组只适宜在室内或具有避免日晒雨淋的场合使用（有防雨性能的箱式机组除外），机组不适宜在空气中带有导电尘埃、腐蚀性气体的场合使用。
3．警告与安全3.1 警告1.机组安装和移动时，须小心轻放，不得碰撞或翻转。
2.机组操作人员须遵守各项安全操作规程，包括操作手册和设备上的警示标识，否则有可能造成机组和人身的损害。
广西玉柴300KW柴油发电机组
机组标准配置（国标GB/T2820标准执行生产）
●发动机:广西玉柴YC6K500-D31机型，干式空气滤清器、燃油滤清器、机油滤清器。
油水分离器、机油排污阀。
●发电机：“国海”单轴承发电机，IP23防护等级，H级绝缘，H级温升，接地标志，塑壳断路器。
●控制系统：采用众智、深海、捷克科迈等品牌LCD智能控制器。
●蓄电池：24V免维护电瓶、电瓶连接线，连接线防护罩、固定螺栓、电瓶开关、24V直流充电发电机。
●散热器:维创，满足环境温度40℃正常使用。
皮带驱动风扇冷却，自带风扇安全防护罩。
●机组：排气避震波纹管、工业型消音器、弯管、法兰、石棉垫、连接螺栓。
●资料：说明书、零部件手册、保修卡、合格证、出厂检验报告、装箱清单。
●
我公司产品均提供7*24小时保修服务，新机保修期为机组调试验收合格后的12个月或累计运行1000小时；以先到期为准。
机组性能指标
机组外形尺寸、重量
广西玉柴300KW发电机组技术参数。
柴油发电机组操作说明书一、引言柴油发电机组是一种常见的发电设备，广泛应用于各行各业。
为了更好地使用和维护柴油发电机组，本操作说明书旨在为用户提供详细的操作指南。
二、设备概述柴油发电机组由柴油机和发电机组成，其主要组成部分包括柴油机、发电机、燃油系统、散热系统、电气系统等。
三、安全注意事项1. 严禁在未经专业人员指导的情况下进行拆卸、维修和调试。
2. 使用柴油发电机组时，请确保室内通风良好，防止一氧化碳中毒。
3. 操作前，必须确保燃油、润滑油和冷却液的充足供应。
4. 柴油发电机组应远离易燃可燃物品，以免发生火灾。
5. 柴油机运转时不要触摸排气管和排气塔，以免烫伤。
四、操作步骤1. 启动发电机组a. 检查发电机组周围是否有明火或其他火源。
b. 打开燃油阀门，确保燃油供应畅通。
c. 按下启动按钮，启动柴油发电机组。
d. 等待发电机组达到额定转速后，可以开始供电。
2. 停止发电机组a. 将负载逐渐减小，直至无负载情况下。
b. 松开负载切换开关。
c. 按下停机按钮，使发电机组停止运行。
d. 关闭燃油阀门。
3. 维护保养a. 定期更换燃油、润滑油和冷却液。
b. 定期清洁柴油发电机组外壳和散热器。
c. 定期检查电气系统的连接是否牢固。
d. 发现故障或异常情况时，应立即联系专业人员进行检修。
五、故障排除1. 无法启动a. 检查燃油是否充足，及时添加燃油。
b. 检查电池是否充电，如需要充电或更换电池。
c. 检查点火线圈和火花塞是否正常工作，如有问题需要更换。
2. 发电功率不稳定a. 检查负载是否超过额定功率，如超过需要适当减小负载。
b. 检查燃油供应是否充足，及时添加燃油。
3. 发电机组过热a. 检查散热器是否堵塞，如有需要清洗。
b. 检查冷却液是否充足，及时添加冷却液。
六、使用注意事项1. 在运行前，请仔细阅读并理解操作说明书。
2. 严禁在高温、高湿度和易燃易爆环境下使用柴油发电机组。
3. 使用发电机组时，应定期进行维护保养，保持设备良好状态。
潍柴电力原装30kW柴油发电机组技术说明书潍柴重机股份有限公司产品名称潍柴电力原装柴油发电机组机组品牌潍柴(原装)机组型号WPG41/B1机组产地山东·潍坊柴油机品牌潍柴柴油机型号WP2.3D40E200柴油机产地山东·潍坊发电机品牌潍柴发电机型号WHA-37.5-4/0.4智能控制器品牌潍柴智能控制器WHC系列机组尺寸（mm）1570×700×1050机组重量（kg）571二、输出功率描述2.1主用功率(基本功率PRP)定义：在商定的运行条件下，并按制造商规定的维修间隔和方法实施维护保养，发电机组能每年运行时间不受限制地为可变负载持续供电的最大功率。
2.2备用功率(限时运行功率LTP)定义：在商定的运行条件下，并按制造商规定的维修间隔和方法实施维护保养，发电机组每年供电达500h的最大功率。
本项目潍柴机组功率按照此功率进行标定。
三、规范性引用文件潍柴柴油发电机组的设计、制造符合下列标准：GB/T20136-2006《内燃机电站通用试验方法》JB/T50054-1999《内燃机电站可靠性考核评定方法》JB/T10303-2001《工频柴油发电机组技术条件》GB/T2820-2008《往复式内燃机驱动的交流发电机组》系列标准JB/T6755-1993《柴油发电机组成套开关设备》JB/T8194-2001《内燃机电站术语》四、环境条件4.1机组的功率标定条件a）绝对大气压力，PX：100kPa（或海拔高度0米）；b）环境温度，Tr：298K（25℃）；c）空气相对湿度Φr：30%。
4.2机组在下列条件下，应能输出额定功率：a）海拔高度≤1000米；b）环境温度≤40℃；c）空气相对湿度Φr：≤90%。
4.3机组在下列条件下，应能输出规定功率（允许修正功率）并可靠地工作：a）海拔高度不超过3000m；b）环境温度：下限值-25℃，上限值50℃；c）空气相对湿度：最湿月平均最高相对湿度为95%（25℃）五、发电机组的主要技术规格机组型号WPG41/B1额定功率/容量（kW/kVA）30/37.5备用功率/容量（kW/kVA）33/41额定电压（V）400/230额定频率（Hz）50额定电流（A）54额定功率因数0.8（滞后）额定转速（r/min）1500相数及接法三相四线、星形接法冷却方式闭式循环强制水冷启动方式DC12V电启动调压方式自动励磁方式无刷励磁绝缘等级H防护等级IP23控制方式手动、自动散热水箱设计温度（℃）≤45六、发动机的主要技术规格机组型号WPG41/B1柴油机品牌潍柴型号WP2.3D40E200功率（kW）40额定转速（r/min）1500型式L型、直喷进气方式增压中冷冲程数4气缸数4缸径/行程（mm）89/92燃油系统机械泵调速方式电子调速排气量（L） 2.3机油容量（L）8.5防冻液容量（L）18启动方式DC12V电启动冷却方式闭式循环强制水冷曲轴旋转方向逆时针（面向飞轮端）七、发电机的主要技术规格机组型号WPG41/B1发电机发电机品牌潍柴型号WHA-37.5-4/0.4额定功率（kW）30额定转速（r/min）1500额定频率（Hz）50额定电压（V）400/230额定电流（A）54额定功率因数0.8（滞后）波形正弦波相数及接法三相四线、星形接法、励磁方式无刷励磁调压方式自动绝缘等级/温升等级H防护等级IP23八、机组的主要性能指标8.1机组的主要性能指标（一）性能参数单位运行极限值电压稳定电压偏差δUst%≤±1瞬态电压偏差突减100%负载δU+dyn%≤+20突加负载δU－dyn%≤-15电压恢复时间s≤5电压不平衡度δU%1空载电压调整范围%不小于95～105频率频率降δfst%≤3稳态频率带βf%≤0.5瞬态频率偏差突减100%负载δf+dyn%≤+12突加负载δf--dyn%≤-10频率恢复时间s≤38.2机组的主要性能指标（二）机组型号WPG41/B1经济性指标发动机经济燃油消耗率（g/kW.h）≤198机油消耗率（g/kW.h）≤0.3环境污染限值振动单振幅幅值机组在空载、半载、满载运行时，其振动单振幅幅值≤0.5mm满载时踞机组1米处噪音（dB（A））≤85“三漏”要求机组无漏油、漏水、漏气、漏电等现象可靠性大修时间20000h 平均无故障时间1000h九、机组的主要控制功能控制屏安装潍柴控制器和手动开关，机组控制系统可以选择手动/自动模式对机组实现启停。

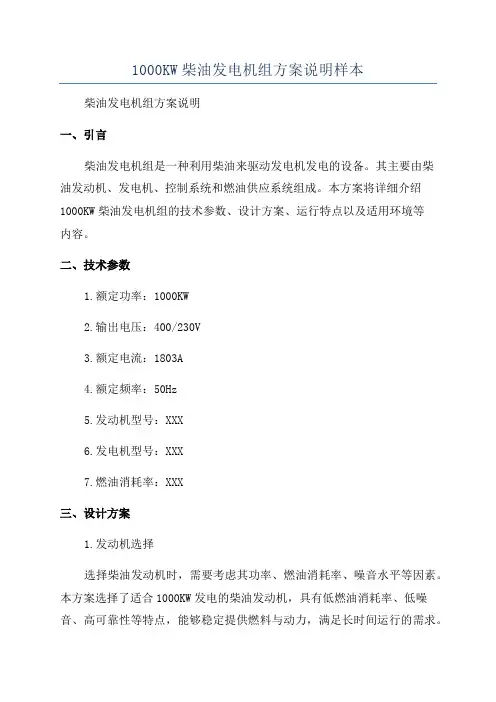

柴油发电机的说明书说明书一、产品概述柴油发电机是一种使用柴油作为燃料的发电设备，具有高效、可靠、节能等特点。
本说明书将介绍柴油发电机的组成、工作原理、使用方法以及注意事项。
二、产品组成柴油发电机主要由以下几个部分组成：1. 发动机：采用柴油作为燃料，通过内燃机的工作原理将热能转化为机械能，驱动发电机发电；2. 发电机：利用发动机的运动产生的机械能转化为电能；3. 控制系统：对发电机组进行监控和控制，保证其正常运行；4. 燃油系统：存储和供应柴油；5. 冷却系统：将发动机产生的热量散发出去，保持发动机的正常工作温度；6. 排气系统：将发动机燃烧产生的废气排出。
三、工作原理柴油发电机的工作原理是将柴油燃烧产生的热能转化为机械能，再将机械能转化为电能。
具体工作过程如下：1. 燃油供给：柴油从燃油箱经过燃油滤清器、燃油泵等部件供给到发动机；2. 燃烧过程：柴油通过高压喷油器喷入气缸内，与高温高压的空气混合并燃烧，产生高温高压的燃烧气体；3. 活塞工作：燃烧气体推动活塞运动，产生机械能；4. 曲轴传动：活塞的运动通过连杆和曲轴传递到发电机的转子上，驱动发电机旋转；5. 发电：发电机的转子通过磁场与定子间的相对运动产生感应电流，将机械能转化为电能；6. 电能输出：变压器将发电机产生的电能升压后输出供给使用者。
四、使用方法1. 准备工作：将柴油发电机放置在平整、通风良好的位置上，并接通电源；2. 启动发动机：打开燃油阀，按下启动开关，待发动机启动后释放开关；3. 监测运行：通过仪表板上的指示灯和显示屏，监测发电机的运行状态，确保其正常工作；4. 停机操作：当不需要使用发电机时，先将负载关闭，再关闭燃油阀，发动机自动停止工作。
五、注意事项1. 安全使用：在操作柴油发电机时，务必严格按照操作手册的要求进行，避免发生火灾、触电等安全事故；2. 定期维护：定期对柴油发电机进行维护和保养，包括更换机油、清洗空气滤清器、检查电路等，以保证其长期稳定运行；3. 燃油质量：使用优质的柴油作为燃料，避免使用劣质燃油对发动机产生损害；4. 环境保护：合理使用柴油发电机，避免废气和噪音对周围环境造成污染和影响；5. 专业维修：当发电机出现故障时，应该寻求专业技术人员进行维修，切勿擅自进行拆卸和修理。
实用标准柴油发电机使用说明一、柴油发电机组的构成：主要分为：柴油发电机组本体、柴油发电机控制柜、柴油发电机出口开关等3大组成部分1、柴油机采用的是康明斯发动机生产的NTA855-GA2型，发动机形式为四冲程、直列6缸，排量为14L2、发电机采用的是stamford300KW发电机二、交流柴油发电机组：1、柴油发电机组参数：型号：300GF 相数： 3额定功率：额定频率：50HZ额定电压：400/230V 额定电流：540A额定转速：1500r/min 额定功率因数cos&：0.8三、控制部分发电机控制柜按钮说明：手动/自动转换开关：控制柴油发电机起动方式的高速怠速：指在手动方式下旋转加速指令发出电源启动：在这里是控制电源不动作时发电机控制器无控制电源急停按钮：用于紧急情况使用其它指示灯作用：市电合闸指示灯：指的是保安变低压侧4800开关在合闸位置发电机合闸指示灯：指的是发电机控制柜断路器合闸报警指示：综合报警闪烁蜂鸣报警器（具体报警检查屏幕）HGM6100U C系列发电机组控制器1.概述HGM6100UC系列电站自动化控制器集成了数字化、智能化、网络化技术，用于单台发电机组自动化及监控系统，实现发电机组的自动开机/停机、数据测量、报警保护及“三遥”功能。
控制器采用大屏幕液晶(LCD)显示，中文、英文、西班牙文和俄文可选界面操作，操作简单，运行可靠。
HGM6100UC系列电站自动化控制器采用微处理器技术，实现了多种参数的精密测量、定值调节以及定时、阈值整定等功能，控制器所有参数可从控制器前面板调整，或使用PC机通过编程接口调整，也可使用PC机通过RS485接口调整及监测。
其结构紧凑、接线简单、可靠性高，可广泛应用于各类型发电机组自动化系统。
2.性能和特点HGM6100UC系列有四种型号：HGM6110U/6110UC：用于单机自动化，通过远端开机信号控制发电机组自动开机与停机；HGM6120U/6120UC：在HGM6110U/6110UC基础上增加了市电电量监测和市电/发电自动切换控制功能(AMF)，特别适用于一市一机构成的单机自动化系统。
柴油发电机组说明书一、机组的配置及参数机组型号: GF-25；GF-30；GF-50；GF-100；GF-200；发电机: KHI25-14；KHI30-14；KHI50-14；KHI100-14；KHI200-14；柴油机：495D；4100D，R4105ZD；R6105AZLD；6126ZLD4；额定功率：25KW；30KW；50KW；100KW；；200KW；额定电压：220v/450v 额定电流：40A；48A；80A；160A；320A；额定频率：60HZ 功率因数：0.8 额定转速：1800相数接法：星型二、机组的特点及用途我厂是中国发电机组的摇蓝，是最早研制生产发电机组的企业。
柴油发电机组（功率范围10～1000KW）是本厂的主要产品，它综合了我厂同步发电机、励磁装置、总体结构等生产工艺的先进技术，配套使用了国家标准的95、105、6113、6126系列柴油机以及引进国际驰名的美国康明斯、英国铂金斯和原装瑞典进口的富豪等柴油机。
产品质量优越，技术性能先进，能为国内外广大客户提供稳定的，可靠而又经济的电源。
柴油发电机组系交流发电机组，该机组运行平稳，经久耐用，维护方便，适合工矿企业、宾馆医院、农村城镇、渔牧林业做动力照明、通讯广播的移动或固定电源，也可做为大厦、酒店的备用电源。
机组在额定功率0～100%和COS 0．8时，三相对称负载下自动电压调整率能满足一般使用要求，空载时能在额定电压的95～105%范围内调整。
机组能直接起动30～70%机组额定功率的鼠笼式三相异步电动机；机组在三相不对称负载下运行时，若每相电流不超过额定值，并且三相电流不超过20%，则机组允许长期工作。
三、机组的使用环境机组能在下列环境条件下，连续工作12小时、输出功率1、环境温度：5～40℃2、相对湿度：〈85%（25℃）3、海拔高度：〈1000米〉4、工作时的纵向倾斜度：〈10度〉5、没有导电尘埃和破坏金属绝缘的腐蚀气体与爆炸危险的场所注意：1、额定功率（即机组容量）是在环境温度20℃，相对湿度60%，大气压力为760毫米汞柱高的条件下，连续进行12小时所允许的输出功率（其中包括超负载10%运行1小时）。
第一节#3柴油发电机组使用说明书一、简介由中船总公司七院第七一二研究所生产的三期#3柴油发电机组，充分利用军工技术和现代化科学技术，按军工产品质量体系进行生产，产品可靠性高，操作简单、方便，技术先进。
#3柴油机采用电子调速器，控制采用可编程控制器，整体性能优越。
#3柴油发电机组具有保安正常电源失电后自启动功能、自动按程序分合闸，自动故障保护及报警，及蓄电池自动充电，机组自动进行油水预热等各种功能，达到无人值守机组的技术要求。
二、设备说明1、概况：#3柴油机与发电机被安装在一个精确校平的底座上，通过弹性联轴器传递功率。
#3柴油机由机旁蓄电池组启动。
柴油机仪表板及控制屏上装有全部的控制器及指示仪表。
2、#3柴油发动机#3柴油发动机由美国Cummins生产，具有启动快，油耗低，可靠性高等一系列优点。
发动机采用电子调速方式。
3、#3柴油发电机#3柴油发电机采用无锡电机厂按照西门子公司技术生产的IFC5电机，装有A VR自动电压调节器。
4、仪表盘及控制屏在#3柴油机上装有一只辅助用仪表盘，包括油压表、水温表、转速表等。
其他控制仪表、指示灯分别装在六块控制板上：PT、CT柜，馈线柜，中性点接地柜，动力中心控制柜，动力柜，机组控制柜。
三、机组操作方式的说明#3柴油发电机机组具有机旁、手动、自动、试验四种操作方式，通过机组控制柜面板上控制方式选择开关来选择，当选择开关打在相应的位置上时，则机组处于相应的操作方式。
1、机旁方式在该方式下，机组只允许在机旁进行启动、停机操作，发电机各出口主开关的分、合闸也只可在动力中心开关柜上操作。
该方式主要用于对机组检修或自动、手动功能出现故障时使用。
2、手动方式在该方式下，可在机组控制柜进行机组启动、停机等操作，并可通过速度选择开关“怠速/全速”设定机组运行时的速度，该方式主要在机组自动功能出现故障时使用。
3、试验方式：在该方式下，当将试验开关由“断”打向“通”时，机组将自动启动，当发电机各出口主开关不能自动合闸，如需带负载维护，可通过手动方式将各出口主开关合闸，使发电机带负荷运行。
