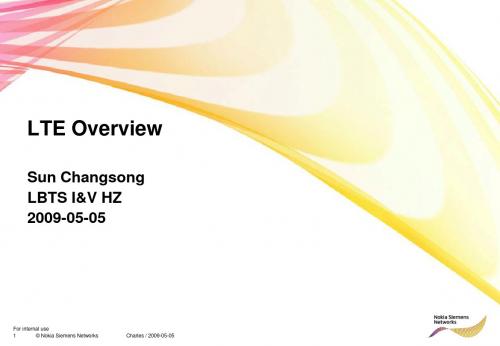

LTE介绍(诺基亚西门子内部培训资料)

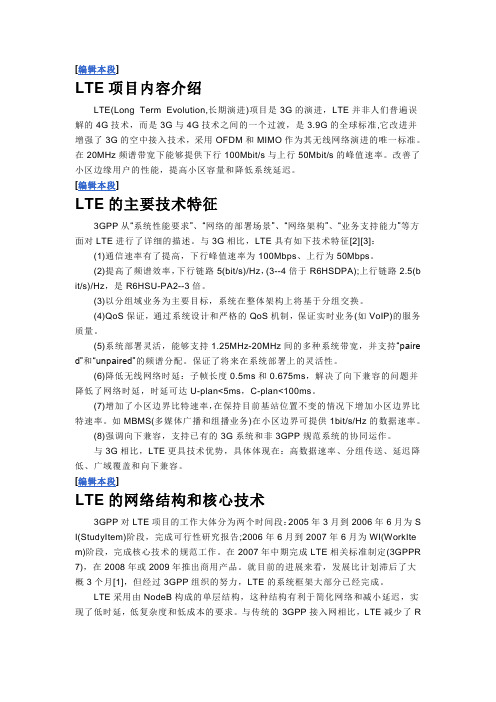

[编辑本段]LTE项目内容介绍LTE(Long Term Evolution,长期演进)项目是3G的演进，LTE并非人们普遍误解的4G技术，而是3G与4G技术之间的一个过渡，是3.9G的全球标准,它改进并增强了3G的空中接入技术，采用OFDM和MIMO作为其无线网络演进的唯一标准。

在20MHz频谱带宽下能够提供下行100Mbit/s与上行50Mbit/s的峰值速率。

改善了小区边缘用户的性能，提高小区容量和降低系统延迟。

[编辑本段]LTE的主要技术特征3GPP从“系统性能要求”、“网络的部署场景”、“网络架构”、“业务支持能力”等方面对LTE进行了详细的描述。

与3G相比，LTE具有如下技术特征[2][3]：(1)通信速率有了提高，下行峰值速率为100Mbps、上行为50Mbps。

(2)提高了频谱效率，下行链路5(bit/s)/Hz，(3--4倍于R6HSDPA);上行链路2.5(b it/s)/Hz，是R6HSU-PA2--3倍。

(3)以分组域业务为主要目标，系统在整体架构上将基于分组交换。

(4)QoS保证，通过系统设计和严格的QoS机制，保证实时业务(如VoIP)的服务质量。

(5)系统部署灵活，能够支持1.25MHz-20MHz间的多种系统带宽，并支持“paire d”和“unpaired”的频谱分配。

保证了将来在系统部署上的灵活性。

(6)降低无线网络时延：子帧长度0.5ms和0.675ms，解决了向下兼容的问题并降低了网络时延，时延可达U-plan<5ms，C-plan<100ms。

(7)增加了小区边界比特速率，在保持目前基站位置不变的情况下增加小区边界比特速率。

如MBMS(多媒体广播和组播业务)在小区边界可提供1bit/s/Hz的数据速率。

(8)强调向下兼容，支持已有的3G系统和非3GPP规范系统的协同运作。

与3G相比，LTE更具技术优势，具体体现在：高数据速率、分组传送、延迟降低、广域覆盖和向下兼容。

LTE网络基础知识简介目录一、LTE网络概述 (2)1.1 LTE概念及发展历程 (3)1.2 LTE技术优势与演进 (4)二、LTE网络架构 (5)2.1 EPC网络组成 (7)2.2 UTRAN网络组成 (8)2.3 eNB与gNB的关系及切换 (9)三、LTE关键技术 (11)四、LTE网络规划与部署 (12)4.1 需求分析 (13)4.2 网络设计 (14)4.3 部署策略 (16)五、LTE网络测试与优化 (17)5.1 测试目的与方法 (18)5.2 关键性能指标(KPI)分析 (19)5.3 网络优化策略 (20)六、LTE与其他无线通信技术的比较 (22)6.1 与2G/3G的比较 (23)6.2 与Wi-Fi的比较 (24)七、LTE未来发展趋势 (26)7.1 5G技术发展与LTE演进 (27)7.2 IoT与LTE的关系 (28)八、总结与展望 (29)8.1 LTE技术成果总结 (30)8.2 对未来LTE发展的展望 (32)一、LTE网络概述LTE(LongTerm Evolution,长期演进)是一种基于新一代无线通信技术的4G移动通信标准。

它采用了全球通用的频段和编码技术，可以实现高速、低时延、大连接数的移动通信服务。

LTE网络在全球范围内得到了广泛的应用和推广，为用户提供了更加便捷、高效的移动互联网体验。

LTE是3G(第三代移动通信技术)的升级版，相较于3G,LTE在数据传输速度、时延、网络容量等方面都有显著提升。

LTE也是4G(第四代移动通信技术)的基础，两者共享相同的技术规范和频谱资源。

LTE可以看作是4G的一个过渡阶段，为后续5G网络的发展奠定了基础。

高速：LTE网络的最大下行速率可达100Mbps,上传速率可达50Mbps,大大满足了用户的上网需求。

低时延：LTE网络的空口时延较低，一般在10ms左右，用户体验较好。

大连接数：LTE网络具有较高的并发连接能力，可支持数百万人同时在线。

时分双工TDD，与频分双工FDD。

TDD: 时间轴被周期性的分为时间帧，而时间帧又被一分为二，前半部分用于A (或移动台）至B（基站），后一部分用于B（基站）至A（移动台）。

从而实现双向通信，其实这种更准确的说是同步半双工，由于时间差距极短，几乎没有感知所以也是双工通信。

FDD; 是指通信双方占用了两个频道进行信息交互。

比如现在的GSM网。

08-20培训内容一.回顾昨天的内容1．LONG TERM EVOLUTION R8版本第一次公认，2．通信三要素：发送接收传送。

通信技术的不同主要体现在传送方式的不同上。

3 LTE的技术目标6个4. 容量5M------200个激活用户5M---20M---------400个激活用户5. 高阶调制a 峰均比更高攻放功率回退的要求更高接收机灵敏度的要求更高b 覆盖范围更小6 复用技术分级技术多址技术7. 网络架构整个TD-LTE系统由演进型分组核心网（Evolved Packet Core，EPC）、演进型基站（eNodeB）和用户设备（UE）三部分组成，如图2-1所示。

其中，EPC负责核心网部分，EPC控制处理部分称为MME，数据承载部分称为SAE Gateway (S-GW)；eNode B负责接入网部分，也称E-UTRAN；UE指用户终端设备。

，eNode B与EPC通过S1接口连接；eNode B之间通过X2接口连接；eNode B与UE之间通过Uu接口连接。

与UMTS 相比，由于NodeB和RNC融合为网元eNodeB，所以TD‐LTE 少了Iub接口。

X2接口类似于Iur接口，S1接口类似于Iu接口，但都有较大简化MME的功能主要包括：寻呼消息发送；安全控制；Idle状态的移动性管理；SAE承载管理；以及NAS信令的加密与完整性保护等。

S‐GW的功能主要包括：数据的路由和传输，以及用户面数据的加密。

8 空中接口协议栈空中接口是指终端和接入网之间的接口，通常也称之为无线接口。

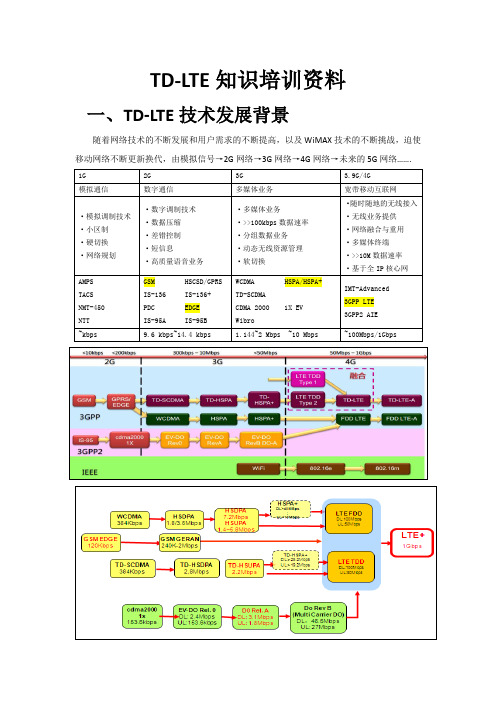

TD-LTE知识培训资料一、TD-LTE技术发展背景随着网络技术的不断发展和用户需求的不断提高，以及WiMAX技术的不断挑战，迫使移动网络不断更新换代，由模拟信号→2G网络→3G网络→4G网络→未来的5G网络…….二、TD-LTE的系统结构TD-LTE对TD-SCDMA的网络架构进行了优化，采用扁平化的网络结构。

取消RNC节点，接入网侧仅包含Node B一种实体，这简化了网络设计，降低了后期维护的难度。

实现了全IP路由，网络结构趋近于IP宽带网络。

整个TD-LTE系统由演进型分组核心网（Evolved Packet Core，EPC）、演进型基站（eNodeB）和用户设备（UE）三部分组成，如下图所示。

其中，EPC负责核心网部分，EPC 控制处理部分称为MME，数据承载部分称为SAE Gateway (S-GW)；eNode B负责接入网部分，也称E-UTRAN；UE指用户终端设备。

LTE的扁平化网络架构的优点：1，网络扁平化使得系统延时减少，从而改善用户体验，可开展更多业务；,2，网元数目减少，使得网络部署更为简单，网络的维护更加容易；3，取消了RNC的集中控制，避免单点故障，有利于提高网络稳定性；三、TD-LTE的基本网元概述E-UTRAN EPC=SAEE-Node B MME Serving GW PDN GW PCRF1、无线资源管理功能，即实现无线承载控制、1、NAS (Non-AccessStratum)非接入层1、分组路由和转发功能；1、分组路由和转发功能；1、在非漫游场景时，在HPLMN说明：1、SAE（System Architecture Evolution，系统架构演进）是3GPP标准化组织定义的4G核心网领域的演进架构；2、EPC（Evolved Packet Core）指演进的分组核心网，是SAE在4G移动通信网络的核心网具体形式。

当前，EPC与SAE可等效为同一概念；3、EPS（Evolved Packet System）是一套完整的演进分组系统，由无线网（LTE）、核心网（EPC）和用户终端（UE）结合起来构成；EPS=LTE+EPC+UE；四、TD-LTE主要设计目标1，峰值速率：下行峰值100Mbps，上行峰值50Mbps;2，时延：控制面IDLE —〉ACTIVE: < 100ms;用户面单向传输: < 5ms;3，移动性：350 km/h（在某些频段甚至支持500km/h）;4，频谱灵活性：带宽从1.4MHz~20MHz（1.4、3、5、10、15、20）支持全球2G/3G主流频段，同时支持一些新增频段。

诺西LTE原理内部培训资料.pptx一、LTE 简介LTE（Long Term Evolution），长期演进技术，是 4G 移动通信标准之一。

它旨在提供更高的数据传输速率、更低的延迟、更好的频谱效率以及更优质的用户体验。

与传统的移动通信技术相比，LTE 具有诸多优势。

首先，其数据传输速率大幅提升，能够满足用户对于高清视频、在线游戏等高带宽应用的需求。

其次，LTE 的延迟显著降低，这对于实时性要求较高的应用，如在线语音通话、远程控制等，具有重要意义。

再者，LTE 采用了更先进的频谱利用技术，提高了频谱资源的利用率。

二、LTE 关键技术1、 OFDM（Orthogonal Frequency Division Multiplexing）正交频分复用这是 LTE 系统的核心技术之一。

OFDM 将高速数据流分割成多个并行的低速子数据流，并调制到相互正交的子载波上进行传输。

这样可以有效地抵抗多径衰落，提高频谱效率。

2、 MIMO（MultipleInput MultipleOutput）多输入多输出通过在发射端和接收端使用多个天线，MIMO 技术能够增加信道容量和传输可靠性。

常见的 MIMO 模式包括空间复用和波束赋形。

3、自适应调制与编码（Adaptive Modulation and Coding）根据信道条件动态地调整调制方式和编码速率，以实现最优的传输效率和可靠性。

三、LTE 网络架构LTE 网络主要由三个部分组成：UE（User Equipment）用户设备、EUTRAN（Evolved Universal Terrestrial Radio Access Network）演进型通用陆地无线接入网和 EPC（Evolved Packet Core）演进型分组核心网。

UE 包括手机、平板电脑等终端设备。

EUTRAN 由 eNodeB 组成，负责无线资源管理、用户接入控制等功能。

EPC 则主要包括 MME （Mobility Management Entity）移动性管理实体、SGW（Serving Gateway）服务网关和 PGW（PDN Gateway）分组数据网关等，负责移动性管理、数据转发等。

LTE培训安排鉴于新老员工的专业知识认识层次不同，我们针对性的安排一些培训，偏理论类的，大家一起探讨学习，接触过的可温故知新，新接触的要打好基础，操作类的，重点在新员工，平台使用流程，问题分析处理流程，分析思路和方向以及解决办法等理论培训：在时间充足情况下建议两周一次，一次1小时左右，提前给出标题，要求学员总结出自己的认识，在培训中一起探讨中进行讲解。

1、LTE的演进、OFDM和MIMO，及其他关键技术2、LTE的网络构架3、LTE的空中接口和详解4、LTE的物理层5、LTE的功率控制和干扰抑制技术6、LTE小区选择，重新，切换及相关信令7、LTE无线资源管理及物理信道解析实操培训：导师带领下进行OJT，每次培训检查效果，讲解各自心得，经验分享1、整体项目环境了解，平台认知，软件安装和账号管理等2、日常工作及平台操作流程和相关注意事项3、实际问题分析思路和解决方法，相关参数修改框架4、日常案例讲解，详解参数修改建议和范围（1）重选、切换（2）接通、掉线（3）CSFB、VOLTE（4）CA、负载均衡5、后台常见基本操作、干扰分析，KPI定义等6、新功能讨论学习LTE资料1.LTE测试用什么软件？什么终端？答：LTE测试前台测试使用的测试软件CDS和鼎立ATU，后台分析使用DTAS和CDS ；测试终端有：D2、E5776、鼎立ATU集成盒2.LTE测试中关注哪些指标？答：LTE测试中主要关注PCI（小区的标识码）、RSRP（参考信号的平均功率，表示小区信号覆盖的好坏）、SINR(相当于信噪比但不是信噪比，表示信号的质量的好坏)、RSSI（Received Signal Strength Indicator，指的是手机接收到的总功率，包括有用信号、干扰和底噪）、PUSCH Power（UE的发射功率）、传输模式（TM3为双流模式）、Throughput DL, Throughput UL上下行速率、掉线率、连接成功率、切换成功率…………3.RSRP、SINR、RSRQ什么意思？RSRP: Reference Signal Received Power下行参考信号的接收功率，和WCDMA中CPICH的RSCP作用类似，可以用来衡量下行的覆盖。

LTE最详细培训LTE是第四代移动通信技术，也被称为长期演进技术（Long Term Evolution），它是由3GPP（第三代合作伙伴项目）开发的一种无线通信标准。

与之前的移动通信技术相比，LTE提供了更高的数据传输速率、更低的延迟和更好的信号覆盖范围，从而为用户提供了更快速和更可靠的无线通信体验。

LTE培训的目标是使学员能够全面了解和掌握LTE的基本原理、网络架构、空口和控制面协议、系统性能优化等知识。

以下是一个详细的LTE 培训内容提纲：1.LTE简介-LTE的起源和发展历程-LTE的核心特点和优势-LTE与其他移动通信技术的比较2.LTE系统架构-LTE无线接入网络（E-UTRAN）架构-LTE核心网络（EPC）架构-E-UTRAN和EPC之间的接口协议3.LTE空口接口-LTE空口接口的物理层特性-LTE空口接口的数据链路层特性-LTE空口接口的多址和调度技术4.LTE控制面协议-RRC（无线资源控制）协议-NAS（非访问层）协议-S1-MME接口的协议5.LTE用户面协议-GTP（通用分组封装）协议-SGs接口的协议-S1-U接口的协议6.LTE系统性能优化-LTE网络规划和优化的基本原理-LTE网络参数调优和故障排除-LTE网络容量和覆盖范围优化培训期间，学员将通过理论讲解、案例分析、实践操作等多种教学形式进行学习。

除了基本的课堂培训，学员还可以参加实地考察，参观LTE 基站等设备，以更深入地了解LTE技术的应用和发展。

培训结束后，学员将具备以下能力：-理解和解释LTE的基本原理和关键技术；-掌握LTE网络的架构、协议和接口特点；-能够进行LTE网络规划和优化工作；-具备解决LTE网络故障和问题的能力。

在现代移动通信领域，掌握LTE技术已经成为了从业人员的基本要求。

通过系统的LTE培训，学员将提高自己的专业水平，为自己的职业发展打下坚实的基础。
