铝合金熔炼与浇注

铝合金熔炼工序
铝合金熔炼工序一般分为以下几个步骤：
1. 铝合金的原料准备：将所需的铝合金原料，如铝锭、合金添加剂等按比例准备好。

2. 铝合金熔炼：将铝合金原料放入熔炼炉中，加热至一定温度，使其完全熔化。

3. 添加合金元素：在铝合金熔化的过程中，根据合金的配方要求，逐步添加所需的合金元素，如铜、硅、锰等，以调整合金的化学成分。

4. 调整温度和搅拌：根据合金的特点，调整炉内的温度和搅拌速度以保持合金中的元素均匀分布。

5. 除杂和净化：通过气体吹炼、共熔法等方法，除去合金中的夹杂物和气体，提高合金的质量。

6. 浇注：将熔融的铝合金从熔炼炉中倒入铸造模具中，形成所需的铝合金产品。

7. 冷却和固化：待铝合金产品冷却后，开始固化过程，使其恢复到固态，获取最终产品。

以上是常见的铝合金熔炼工序，具体的操作步骤和工艺参数可能会因合金类型和生产工艺的不同而有所差异。

铝合金熔炼与铸造工艺规范与流程资料来源：全球铝业网铝业知识频道一、铝合金熔炼规范（1）总则①按本文件生产的铸件，其化学成分和力学性能应符合GB/T9438-1999《铝合金铸件》、JISH5202-1999《铝合金铸件》、ASTMB108-03a《铝合金金属型铸件》、GB/T15115-1994《压铸铝合金》、JISH5302-2006《铝合金压铸件》、ASTMB85-03《铝合金压铸件》、EN1706-1998《铸造铝合金》等标准的规定。

②本文件所指的铝合金熔炼，系在电阻炉、感应炉及煤气（天然气）炉内进行。

一般采取石墨坩埚或铸铁坩埚。

铸铁坩埚须进行液体渗铝。

（2）配料及炉料1）配料计算①镁的配料计算量：用氯盐精炼时，应取上限，用无公害精炼剂精炼时，可适当减少；也可根据实际情况调整加镁量。

②铝合金压铸时，为了减少压铸时粘模现象，允许适当提高铁含量，但不得超过有关标准的规定。

2）金属材料及回炉料①新金属材料铝锭：GB/T1196－2002《重熔用铝锭》铝硅合金锭：GB/T8734-2000《铸造铝硅合金锭》镁锭：GB3499-1983《镁锭》铝铜中间合金：YS/T282-2000《铝中间合金锭》铝锰中间合金：YS/T282-2000《铝中间合金锭》各牌号的预制合金锭：GB/T8733-2000《铸造铝合金锭》、JISH2117-1984《铸件用再生铝合金锭》、ASTMB197-03《铸造铝合金锭》、JISH2118-2000《压铸铝合金锭》、EN1676-1996《铸造铝合金锭》等。

②回炉料包括化学成分明确的废铸件、浇冒口和坩埚底剩料，以及溢流槽和飞边等破碎的重熔锭。

回炉料的用量一般不超过80％，其中破碎重熔料不超过30％；对于不重要的铸件可全部使用回炉料；对于有特殊要求（气密性等）的铸件回炉料用量不超过50%。

3）清除污物为提高产品质量，必须清除炉料表面的脏物、油污、废铸件上的镶嵌件，应在熔炼前除去（可用一个熔炼炉专门去除镶嵌件）。

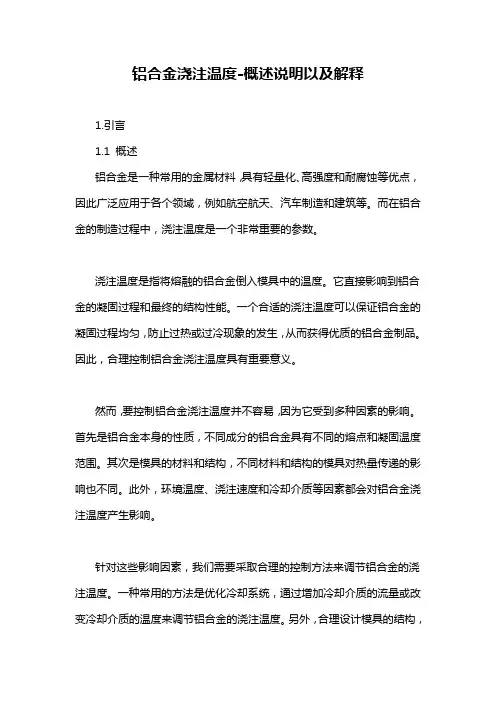

铝合金浇注温度-概述说明以及解释1.引言1.1 概述铝合金是一种常用的金属材料，具有轻量化、高强度和耐腐蚀等优点，因此广泛应用于各个领域，例如航空航天、汽车制造和建筑等。

而在铝合金的制造过程中，浇注温度是一个非常重要的参数。

浇注温度是指将熔融的铝合金倒入模具中的温度。

它直接影响到铝合金的凝固过程和最终的结构性能。

一个合适的浇注温度可以保证铝合金的凝固过程均匀，防止过热或过冷现象的发生，从而获得优质的铝合金制品。

因此，合理控制铝合金浇注温度具有重要意义。

然而，要控制铝合金浇注温度并不容易，因为它受到多种因素的影响。

首先是铝合金本身的性质，不同成分的铝合金具有不同的熔点和凝固温度范围。

其次是模具的材料和结构，不同材料和结构的模具对热量传递的影响也不同。

此外，环境温度、浇注速度和冷却介质等因素都会对铝合金浇注温度产生影响。

针对这些影响因素，我们需要采取合理的控制方法来调节铝合金的浇注温度。

一种常用的方法是优化冷却系统，通过增加冷却介质的流量或改变冷却介质的温度来调节铝合金的浇注温度。

另外，合理设计模具的结构，在模具的不同部位设置不同的冷却通道，可以提高铝合金的凝固速度，从而控制浇注温度。

综上所述，铝合金的浇注温度是影响铝合金结构性能的重要参数。

我们需要认识到浇注温度的重要性，并采取合理的控制方法来确保铝合金的质量。

未来的研究方向可以在探索更精确的浇注温度控制方法和开发新型的冷却系统等方面展开。

最后，通过努力研究和不断创新，我们相信可以进一步提高铝合金的制造技术，推动其在各个领域的应用。

1.2文章结构文章结构部分的内容可以从以下几个方面来展开：1.2 文章结构本文将按照以下结构进行叙述：引言、正文和结论。

引言部分将简要概述铝合金浇注温度的重要性，并提出本文的目的。

正文部分将详细讨论影响铝合金浇注温度的因素以及合理控制铝合金浇注温度的方法。

最后在结论部分，将总结铝合金浇注温度的关键要点，并展望未来研究方向。

铝合金的熔炼与浇铸6．5．1铝合金的性能及应用铝合金是比较年轻的材料，历史不过百年，铝合金以比重小，强度高著称，可以说没有铝合金就不可能有现代化的航空事业和宇航事业，在飞机、导弹、人造卫星中铝合金所占比重高达90%，是铸造生产中仅次于铸铁的第二大合金，其地壳含量达7.5%，在工业上有着重要地位。

铝合金有良好的表面光泽，在大气及淡水中具有良好的耐腐蚀性，故在民用器皿制造中，具有广泛的用途。

纯铝在硝酸及醋酸等氧化性酸类介质中具有良好的耐蚀性，因而铝铸件在化学工业中也有一定的用途。

纯铝及铝合金有良好的导热性能，放在化工生产中使用的热交换装置，以及动力机械上要求具有良好导热性能的零件，如燃机的汽缸盖和活塞等，也适于用铝合金来制造。

铝合金具有良好的铸造性能。

由于熔点较低（纯铝熔点为660℃，铝合金的浇注温度一般约在730～750℃左右），故能广泛采用金属型及压力铸造等铸造方法，以提高铸件的在质量、尺寸精度和表面光洁程度以及生产效率。

铝合金由于凝固潜热大，在重量相同条件下，铝液的凝固过程时间延续比铸钢和铸铁长得多，其流动性良好，有利于铸造薄壁和结构复杂的铸件。

铸造铝合金的分类、牌号：铝合金按照加工方法的不同分为两大类，即压力加工铝合金和铸造铝合金（分别以YL和ZL表示）。

在铸造铝合金中又依主要加入的合金元素的不同而分为四个系列，即铸造铝硅合金、铸造铝铜合金、铸造铝镁合金和铸造铅锌合金（分别以 ZL1X X，ZL2 X X，ZL3 X X和ZL4 X X表示），在每个系列中又按照化学成分及性能的不同而分为若干牌号。

表1中列出了铸造铝合金国家标准所包括的几种铝合金的牌号。

6．5．2 铝合金的熔炼设备合金熔炼的目的是要获得符合一定成分和温度要求的金属熔液。

不同类型的金属，需要采用不同的熔炼方法及设备。

如钢的熔炼是用转炉、平炉、电弧炉、感应电炉等；铸铁的熔炼多采用冲天炉；而非铁金属铝合金的熔化通常采用坩埚电阻炉，炉子的大小一般为30-500kg，电热体有金属（铁铬合金）、非金属（碳化硅）两种，是广泛用来熔化铝合金的炉子，优点是：炉气呈中性，金属也不会强烈氧化，炉温便于控制，操作简单，劳动条件好。

铸造铝合金的熔炼工艺
铸造铝合金的熔炼工艺一般包括以下几个步骤：
1. 材料准备：选择适合铸造铝合金的原材料，通常包括铝、合金元素和其他附加剂。

铝的纯度要求较高，合金元素根据合金配方进行选择。

2. 熔炼：将准备好的材料放入熔炉中进行熔炼。

熔炼温度根据不同的合金类型和铸造要求而变化，一般在600C至800C之间。

熔炼过程中，需要注意材料的均匀加热，搅拌破碎氧化层，并控制好熔炼温度和时间。

3. 清炼：熔炼完成后，需要进行清炼以去除杂质。

清炼一般包括除渣、除气等步骤，利用氮气等惰性气体进行喷吹，将杂质和气泡从熔液中排出。

4. 合金调质：铝合金需要进行合金调质以提高其力学性能。

合金调质一般包括固溶处理和时效处理两个步骤。

固溶处理是将合金加热至固溶温度，保持一定时间，使合金元素均匀溶解在铝中。

时效处理是在固溶处理后，将合金冷却到室温，在一定的温度下保持一定时间，使合金元素重新分布和形成细小的析出相，从而提高合金的强度和韧性。

5. 浇注：将熔融的合金倒入预先准备的铸型中。

在浇注过程中，需要控制好铸态温度、浇注速度和浇注压力，以确保铸件的质量。

6. 冷却：浇注后，铸件需要进行冷却。

冷却速度会影响铸件的晶粒大小和组织结构，因此需要根据不同的合金性能要求，选择合适的冷却方式。

7. 修磨和表面处理：冷却后的铸件需要进行去毛刺、修磨和表面处理等工艺，以提高铸件的表面质量和精度。

以上是铸造铝合金的一般熔炼工艺流程，具体操作步骤和参数设置会根据不同的铝合金材料和铸造要求而有所差异。

一、实验目的1. 掌握铝合金熔炼的基本原理和工艺流程。

2. 了解铝合金的铸造方法及其对性能的影响。

3. 通过性能测试，分析铝合金的力学性能。

二、实验原理铝合金是一种轻质高强度的金属材料，广泛应用于航空航天、汽车制造、建筑等领域。

本实验主要研究铝合金的熔炼、铸造及性能测试。

1. 铝合金熔炼：将铝及其他合金元素加热至熔点，使其熔化并形成均匀的熔体。

2. 铝合金铸造：将熔化后的铝熔体浇注到铸模中，使其冷却凝固成铸锭或铸件。

3. 性能测试：通过拉伸试验、硬度测试等方法，分析铝合金的力学性能。

三、实验内容及步骤1. 实验材料：铝锭、合金元素、铸模、熔炼炉、浇注系统、拉伸试验机、硬度计等。

2. 实验步骤：（1）熔炼：将铝锭和合金元素放入熔炼炉中，加热至熔点，使铝及其他合金元素熔化。

（2）铸造：将熔化后的铝熔体浇注到铸模中，使其冷却凝固成铸锭。

（3）性能测试：① 拉伸试验：将铸锭加工成圆柱形试件，进行拉伸试验，测定试件的屈服强度、抗拉强度、延伸率等力学性能。

② 硬度测试：将铸锭加工成标准硬度试件，进行硬度测试，测定试件的布氏硬度。

四、实验结果与分析1. 熔炼结果：熔炼过程中，铝锭和合金元素熔化良好，熔体成分均匀。

2. 铸造结果：铸锭表面光洁，无气孔、裂纹等缺陷。

3. 性能测试结果：（1）拉伸试验：屈服强度为X MPa，抗拉强度为Y MPa，延伸率为Z %。

（2）硬度测试：布氏硬度为A HB。

根据实验结果，分析如下：1. 铝合金熔炼过程中，加热温度、保温时间、搅拌速度等因素对熔体质量有重要影响。

本实验中，加热温度控制在铝的熔点以上50～100℃，保温时间为30分钟，搅拌速度适中，保证了熔体质量。

2. 铸造过程中，铸模材料、浇注温度、冷却速度等因素对铸锭质量有重要影响。

本实验中，铸模材料为耐高温合金，浇注温度控制在铝的液相线温度以上，冷却速度适中，保证了铸锭质量。

3. 铝合金的力学性能与其成分、组织结构等因素有关。

铝合金熔炼与浇注[关闭] 合金的熔炼与浇注是铸造生产中主要环节。

严格控制熔炼与浇铸的全过程，对防止针孔、夹杂、欠铸、裂纹、气孔以及缩松等铸造缺陷起着重要的作用。

由于铝熔体吸收氢倾向大，氧化能力强，易溶解铁，在熔炼与浇铸过程中必须采取简易而又谨慎的预防措施国，以获得优质铸件。

一、铝合金炉料冷笑及质量控制为了熔炼出优质铝熔体，首先应选用合格的原材料。

须对原材料进行科学管理和适当处理，否则就会严重影响合金的质量，生产实践证明，原材料（包括金属材料及辅助材料）控制不严会使铸件成批报废。

（一）原材料必须有合格的化学成分及组织，具体要求如下：1.入厂的合金锭除分析主要成分及杂质含量外，尚就检查低陪组织及断口。

实践证明，使用了含有严重缩孔、针孔、以及气泡的铝液，就难以获得致密的铸件，甚至会造成整炉、整批的铸件报废。

有人在研究铝硅合金锭对铝合金针孔的影响时发现，用熔融的纯浇铸砂型试块时并不出现针孔，当加入低组织和不合格的铝硅合金锭后，试块针孔严重，且晶粒大。

其原因为材料的遗传性所致。

铝硅系合金和遗传性随着含量的提高面增大，硅量达到7%时，遗传显著。

继续提高硅含量到共晶成分，遗传性又稍减小。

为解决炉料遗传性引起的铸件缺陷，必须选用冶金质量高的铝锭、中间合金及其它炉料。

具体标准如下：（1）断口上不应有针孔、气孔(2)针孔应在三级以内，局部（不超过受检面积的25%）不应超过三级，超过三级者必须采取重熔炼的办法以减少针孔度。

重熔精炼方法与一般铝合金熔炼相同，浇铸温度不宜超过660℃，对于那些原始晶粒大的铝锭、合金锭等，应先用较低的锭模温度，使它们快速凝固，细化晶粒。

（二）炉料处理炉料使用前应经吹砂处理，以去除表面的锈蚀、油脂等污物。

放置时间不长，表面较干净的铝合金锭及金属型回炉料可以不经吹砂处理，但应消除混在炉料内的铁质过滤网及镶嵌件等，所有的炉料在入炉前均应预热，以去除表面附的水分，缩短熔炼时间在3小时以上。

、（三）炉料的管理及存放炉料的合理保存及管理对确保合金质量有重要意义。

铝合金熔炼工艺流程与操作工艺铝合金熔炼是指将铝及其合金材料加热至一定温度，使其熔化成液态，然后通过浇铸、压铸等工艺形成所需的铝制品。

以下是一般铝合金熔炼工艺流程及操作工艺：1.原料准备：将所需的铝合金料按照配方准备好，通常包括铝、硅、铜、锌、镁等合金元素。

2.装料进炉：将准备好的铝合金料装入熔炼炉中，通常采用电炉、煤气炉或其他燃烧炉进行加热。

3.加热溶解：开启炉子进行加热，将铝合金料加热至熔点并溶解成液态。

在这个过程中，需要不断搅拌熔化的合金料，以保证混合均匀。

4.检测合金成分：通过化验和分析仪器，检测熔化后的铝合金液的成分和性能，确保合金质量符合要求。

5.净化处理：利用气体氧化熔炼法、渗碳法、渗氮法等对熔炼合金进行净化处理，去除杂质和氧化物。

6.调节成分：根据需要，对合金进行加减元素，控制合金成分和性能。

7.浇注成型：熔炼后的合金液经过浇铸、压铸等成型工艺，形成所需的铝合金制品。

8.冷却固化：将浇注成型后的铝合金制品冷却固化，得到成品。

以上是一般铝合金熔炼的工艺流程及操作方法，每个工艺环节都需要严格控制合金的温度、成分和操作流程，以确保铝合金产品的质量和性能。

同时，在整个生产过程中也要注意安全防护，遵守操作规程，以保障生产人员的安全。

铝合金是一种非常常见的金属材料，因其具有良好的导热性、导电性、机械性能和耐腐蚀性能，被广泛应用于航空航天、汽车、船舶、建筑等领域。

在铝合金制品的生产中，铝合金熔炼工艺是一个非常重要的环节，直接影响到最终产品的质量和性能。

熔炼的过程是将固体的铝合金料通常在电炉或气炉中加热至其熔点，使其变为液态。

在此过程中，需要严格控制熔炼温度、时间和炉内气氛。

同时，为了生产出高质量的铝合金制品，合金的成分和化学性质也需要得到严格管理。

在进行铝合金熔炼时，以下是一些需要注意的要点：炉型选择：熔炼炉的选择对于熔炼工艺影响很大。

通常情况下，工业上使用的电炉主要有感应电炉和电阻式电炉，气炉主要有燃气气炉和电加热炉。

铝棒铸造工艺流程铝棒铸造工艺流程是指将铝合金熔化后注入铸型，冷却凝固后得到所需产品的一系列操作方法。

下面将以700字的篇幅，详细介绍铝棒铸造的工艺流程。

铝棒铸造工艺流程主要包括原材料准备、合金熔炼、铸型设计、浇注、冷却凝固、除砂、去毛刺、热处理、机械加工和质量检验等多个步骤。

首先，原材料准备阶段主要包括铝合金的选择和准备。

根据产品的使用要求和性能指标，选择合适的铝合金，并对原材料进行化学成分分析和性能测试等。

其次，合金熔炼阶段是将选定的铝合金放入熔炉中进行高温熔化，使其变成可注入铸型的液态铝合金。

熔炉通常采用电阻炉或电弧炉等设备，根据不同的合金成分和生产需求进行调整温度和时间。

然后，铸型设计阶段是根据产品的形状和尺寸要求，制作出用来注入熔化铝合金的铸型。

铸型通常采用砂型、金属型或陶瓷型等，根据产品要求进行造型和加工。

接下来，即将进入铸造过程，将熔化的铝合金注入铸型中。

在注入过程中，需要注意温度的控制和操作的准确性，以确保铝合金能够充分填充铸型并达到预期的形状和尺寸。

随后，冷却凝固阶段是使注入铸型中的铝合金冷却并凝固成型的过程。

通过合理的冷却时间和方式，确保铝合金能够完全凝固，避免出现缩孔、气孔等缺陷。

完成凝固后，需要进行除砂和去毛刺的处理，以去除外表的砂粒和毛刺等杂质。

这一步骤可以采用机械处理或化学处理的方法，使产品外表更加平整和光滑。

然后，还需要进行热处理的操作。

热处理是通过加热和冷却的方式，改善铝合金的力学性能和组织结构。

热处理过程中需要控制温度和保持时间等参数，以达到预期的效果。

最后，进行机械加工和质量检验。

机械加工是对产品外形和尺寸进行修整和加工，以满足客户的要求。

质量检验则是通过检测产品的物理性能、化学成分和产品外观等指标，确保产品质量达标。

以上就是铝棒铸造的主要工艺流程。

每个环节都需要经验丰富的工作人员严格操作，以确保铝棒的质量和性能达到预期要求。

铝棒广泛应用于航空、航天、汽车、建筑等领域，具有优良的导热性能、耐腐蚀性和轻质高强度等特点。

铸造铝合金熔炼、浇注操作规程（最新版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的安全管理制度，如通用安全、交通运输、矿山安全、石油化工、建筑安全、机械安全、电力安全、其他安全等等制度，想了解不同制度格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, this shop provides you with various types of safety management systems, such as general safety, transportation, mine safety, petrochemical, construction safety, machinery safety, electrical safety, other safety, etc. systems, I want to know the format and writing of different systems ,stay tuned!铸造铝合金熔炼、浇注操作规程1 铝合金的熔化1.1 坩埚、锭模及熔炼工具的准备1.1.1 石墨坩埚的准备：1.1.1.1 根据熔化量的多少选用容量适当的坩埚；1.1.1.2 新坩埚使用前，应由室温缓慢升温至900℃进行焙烧，以去除坩埚的水分并防止炸裂；1.1.1.3 旧坩埚（注意同一个坩埚不能用于熔化不同牌号的合金）使用前应检查是否损坏，清除表面熔渣和其它脏物，装料前预热到250~300℃。
