水平井钻井工程设计知识分享

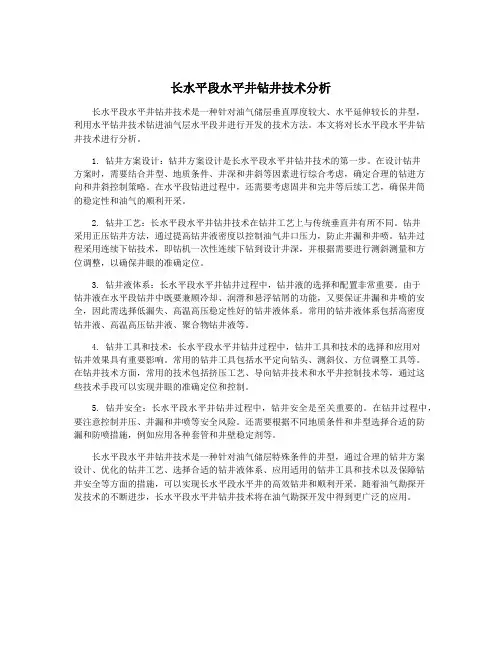

长水平段水平井钻井技术分析长水平段水平井钻井技术是一种针对油气储层垂直厚度较大、水平延伸较长的井型，利用水平钻井技术钻进油气层水平段并进行开发的技术方法。

本文将对长水平段水平井钻井技术进行分析。

1. 钻井方案设计：钻井方案设计是长水平段水平井钻井技术的第一步。

在设计钻井方案时，需要结合井型、地质条件、井深和井斜等因素进行综合考虑，确定合理的钻进方向和井斜控制策略。

在水平段钻进过程中，还需要考虑固井和完井等后续工艺，确保井筒的稳定性和油气的顺利开采。

2. 钻井工艺：长水平段水平井钻井技术在钻井工艺上与传统垂直井有所不同。

钻井采用正压钻井方法，通过提高钻井液密度以控制油气井口压力，防止井漏和井喷。

钻井过程采用连续下钻技术，即钻机一次性连续下钻到设计井深，并根据需要进行测斜测量和方位调整，以确保井眼的准确定位。

3. 钻井液体系：长水平段水平井钻井过程中，钻井液的选择和配置非常重要。

由于钻井液在水平段钻井中既要兼顾冷却、润滑和悬浮钻屑的功能，又要保证井漏和井喷的安全，因此需选择低漏失、高温高压稳定性好的钻井液体系。

常用的钻井液体系包括高密度钻井液、高温高压钻井液、聚合物钻井液等。

4. 钻井工具和技术：长水平段水平井钻井过程中，钻井工具和技术的选择和应用对钻井效果具有重要影响。

常用的钻井工具包括水平定向钻头、测斜仪、方位调整工具等。

在钻井技术方面，常用的技术包括挤压工艺、导向钻井技术和水平井控制技术等，通过这些技术手段可以实现井眼的准确定位和控制。

5. 钻井安全：长水平段水平井钻井过程中，钻井安全是至关重要的。

在钻井过程中，要注意控制井压、井漏和井喷等安全风险。

还需要根据不同地质条件和井型选择合适的防漏和防喷措施，例如应用各种套管和井壁稳定剂等。

长水平段水平井钻井技术是一种针对油气储层特殊条件的井型，通过合理的钻井方案设计、优化的钻井工艺、选择合适的钻井液体系、应用适用的钻井工具和技术以及保障钻井安全等方面的措施，可以实现长水平段水平井的高效钻井和顺利开采。

水平井段钻井技术措施一、水平井段设计1.水平井段设计需要结合油气储层特性、地质构造、储量和预测产能等因素考虑，确定井段的起止点和倾角。

2.基于地层压力和水平段的长度，采取合理的构造设计可以减少钻井施工过程中的摩擦和阻力。

二、钻井井眼质量控制1.合理选择井眼质量控制手段，通常采用钻井液温度控制、控制井眼地层压力、控制井眼液体重量、控制井眼钢丝绳张力等方法。

2.密度与粘度应根据井眼内外流体压力的比较确定于井眼施工过程中的稳定应力分布，有效地避免因钻井过程引入地层流体。

三、水平井段钻井井下导向技术措施1.实施连续预应力打组技术，能够迅速探测出水平井段的井眼钢丝绳张力的变化，最大限度地提高导向仪器的敏感度，从而提高钻井平顺性和垂直度。

2.采用井内导向仪器，例如电磁测量，来实时监测井眼方位，以实现精确钻井。

四、水平井段钻井液设计及应用1.针对水平井段的特点，设计合适的钻井液配方，考虑液体密度、粘度、稳定性和润滑性等因素，以满足水平井段顺利钻进的需求。

2.应用低密度、低黏度的钻井液，减少钻进阻力，提高钻井效率。

五、水平井段完钻技术措施1.完善水平井段钻井完井方案，根据具体地质情况选择合适的完井技术，如水平套管完井、压裂完井等。

2.通过水平井段完钻来实现人工裂缝扩展，增加地层水平面上的产能。

六、水平井段管柱设计与管理1.合理设计和管理水平井段管柱，避免管柱失稳、卡钻等事故，以保障施工的顺利进行。

2.使用合适的管柱材料和先进的施工装备，如平衡芯轴、扭矩控制系统等，提高钻进效率，防止井眼突变。

七、水平井段钻井期间的监测与控制1.建立完善的监测体系，对钻进过程中的泥浆循环、井筒状况、井壁稳定性等进行实时监测和控制，及时调整施工参数，保障安全高效的施工进度。

2.在钻井过程中采用井壁稳定性预测和动态监测技术，准确预测井眼形成失稳的潜在风险，避免井壁坍塌，提高施工安全性。

综上所述，水平井段钻井技术措施包括水平井段设计、井眼质量控制、井下导向技术、钻井液设计与应用、完钻技术措施、管柱设计与管理、钻井期间监测与控制等。

钻井工程绪论第一节钻井概述一、钻井的概念钻井：利用一定的工具和技术在地层中钻出一个较大孔眼（井眼）的过程。

二、钻井的分类（一）按目的分类1.探井：为探明地下地质情况、获取地下油气资源分布及相应性质等方面资料而钻的井。

（1）区域探井：为了解地层年代、地层时序、岩性、厚度、生储盖组合，并为物探解释提供参数而钻的探井。

（2）预探井：在确定含油气有利构造的基础上，以发现油气藏为目的而钻的探井。

（3）详探井：在已发现油气构造上，为探明含油气的面积和储量，了解油气层产能为目的而钻的探井。

2.开发井：以开发为目的，为了给已探明的地下油气提供通道所钻的井，或为了采用各种措施使油气被开采出来所钻的井。

（1）生产井：为完成产能任务和生产油、气所钻的井。

（2）注入井：为提高油、气井生产能力所钻的井。

（用于注水所钻的井为注水井，用于注气所钻的井为注气井。

）（二）按几何形状不同分类1.直井：井口与井底在同一条铅垂线上。

2.定向井：井口与井底不在同一条铅垂线上。

（1）普通定向井：一个井场内仅钻1口最大井斜角小于60°的定向井。

（2）大斜度井：最大井斜角在60°～80°范围内的定向井。

（3）水平井：最大井斜角大于或等于86°，并保持这种井斜角钻完一定长度井段的井。

（4）大位移井：水平位移/垂深>=2的定向井或水平井（或测深/垂深>= 2的定向井或水平井）。

（5）丛式井：在一个井场（海洋平台）上有计划地钻出两口或两口以上的定向井组，其中可含1口直井。

（6）多底井（分支井）：一个井口下面有两个或两个以上井底的定向井。

（三）按井深不同分类1.浅井：H<2500m。

2.中深井：2500<H<4500m。

3.深井：4500<H<6000m。

4.超深井：H>6000m。

（H为完钻垂直井深）（深水钻井：超过500m水深的海洋钻井。

超深水钻井：大于1500m水深的海洋钻井。

一、石油工程基础知识1.钻井工程常识：六大系统，各个岗位组成及分工，井场布置，工作环境，井场安全2.油气井分类3.定向井、水平井基础知识：基本概念（角差、工具面是重点），井身轨迹控制方法（轨迹类型，定向工具：弯接头、螺杆、无磁钻铤、定向接头；定向造斜，复合钻进，地质导向，旋转导向）二、定向测量仪器（北京海蓝MWD）1.仪器的组成结构、功能作用及工作原理2.仪器的安装、拆卸、初始化设置及调试等3.仪器现场工作流程三、现场工作1. 建井程序2. 定向测斜流程3. 摆工具面4. 井身轨迹设计与轨迹控制软件的使用方法5. 井下钻具组合（BHA）设计第一章石油工程基础知识一．钻井工程基本常识1.钻机六大系统：起升系统，旋转系统，循环系统，动力系统，传动系统，控制系统2.岗位组成及分工：井队干部：队长，副队长，指导员，技术员，井队员工：司钻，副司钻，内钳工，外钳工，井架工，机械工，电工，司机，场地工（3-4人），泥浆工，3.井场布置：井架，住井房，值班房，地质录井房，综合录井房，技术服务房，泥浆房，二．油气井分类三 定向井、水平井基础知识 1. 基本概念：靶区α造斜点稳斜井段水 平 位垂 深（1）井身轨迹：是指一口已钻成的井的实际井眼轴线形状。

（2）井深：指井口（通常以转盘面为基准）至测点的井眼长度，也有人称之为斜深，国外称为测量井深（Measurement Depth）；井深是以钻柱或电缆的长度来测量的。

井深常以字母“Dp”表示，单位为米（m）。

（3）井斜角：（通常称井斜）是指过井眼轴线上某测点作井眼轴线的切线，该切线向井眼前进方向延伸的部分称为井眼方向线，井眼方向线与重力线之间的夹角就是井斜角。

井斜英文缩写是Inc，单位为度（°），其变化范围一般在0°—90°，但有时也有大于90°的情况。

（4）井斜方位角：（通常称方位）某测点处的井眼方向线投影到水平面上，称为井眼方位线，或井斜方位线；以正北方位线为始边，顺时针方向旋转到井眼方位线上所转过的角度即井眼方位角。

水平井基础知识讲座一、水平井基本概念1、定义：最大井斜角深打压90°左右，并在目的层中维持一定长度的的水平井段的特殊井称为水平井。

2、入靶点：指地质设计规定的目标起始点。

3、终止点：指地质设计规定的目标结束点。

4、靶前位移：指入靶点的水平位移。

5、水平段长：入靶点与终止点的轨道长度。

6、梯形靶：即纵向为±a米，横向为±b米的卡角内。

7、矩形靶：即纵向为±a米，横向为±b米的长方体。

二、水平井分类（三种基本类型）1、长半径水平井（小曲率水平井），造斜率K＜6°/30m，曲率半径R＞286.5m。

2、中半径水平井（中曲率水平井）：造斜率K=6～20º/30m曲率半径R=286.5～86m3、短半径水平井（大曲率水平井）：造斜率K=3～10º/m，曲率半径R=19.1～5.73m三、国内外发展现状水平井起源于20世纪50年代，美国John,Eastman开展起来的，到20世纪80年代，据统计水平井段300mm以上只有20口，水平井随着国际钻井三大技术MWD随钻测量、PDC 钻头、和高效导向螺杆钻具的应用，水平井数量成倍增加，1995年统计，世界上共完成水平井12590口，我国是继美国和前苏联之后，第三个钻水平井的国家，1965年在四川完成了2口水平井，90年水平井被列入国家“八五”重大科技攻关项目，四年时间在10个油田钻成50余口水平井。

目前各油田已经大力推广应用。

四、水平井技术难点1、油层薄，一般控制在上下2米，有的甚至在上下1米油层内2、地质导向不确定，由于地质部门对油层的垂深很难准确把握，经常修改设计，调整垂深，给轨迹控制增加难度3、信息滞后MWD测斜仪距钻头较远，一般在15m左右，需准确预测井底数据4、矢量中靶法由于井深、井斜、方位、位移四个可变参数，没有固定模式，只有采取试算法，随时跟踪计算，才能准确中靶五、怎样打好水平井（—）优选井位①地面服从地下，工程服从地质②利用地层自然造斜规律③靶前位移的选择建议：不管是水平井还是其它常规定向井，应派经验丰富的领导参加，现场拍板，尽量利用地层自然规律，提高机械钻速。

⽔平井钻井技术经验概述第⼀章定向井（⽔平井）钻井技术概述第⼀节定向井、⽔平井的基本概念1．定向井丛式井发展简史定向井钻井被（英）T．A．英格利期定义为：“使井筒按特定⽅向偏斜，钻遇地下预定⽬标的⼀门科学和艺术。

”我国学者则定义为，定向井是按照预先设计的井斜⾓、⽅位⾓和井眼轴线形状进⾏钻进的井。

定向井相对与直井⽽⾔它具有井斜⽅位⾓度⽽直井是井斜⾓为零的井，虽然实际所钻的直井它都有⼀定斜度但它仍然⽯油管理局的河50丛式井组，该丛式井组长384⽶，宽115⽶，该丛式井平台共有钻定向井42⼝。

2．定向井的分类按定向井的⽤途分类可以分为以下⼏种类型：普通定向井多⽬标定向井定向井丛式定向井救援定向井⽔平井多分枝井（多底井）国外定向井发展简况（表⼀）10．井眼尺⼨不受限制11．可以测井及取芯12．从⼀⼝直井可以钻多⼝⽔平分枝井13．可实现有选择的完井⽅案（4）．短曲率半径⽔平井的优缺点优点缺点1．井眼曲线段最短1．⾮常规的井下⼯具2．侧钻容易２．⾮常规的完井⽅法3．能够准确击中油层⽬标３．穿透油层段短（120—180⽶）4．从⼀⼝直井可以钻多⼝⽔平分枝井４．井眼尺⼨受到限制5．直井段与油层距离最⼩５．起下钻次数多6．可⽤于浅油层６．要求使⽤顶部驱动系或动⼒⽔龙头7．全井斜深最⼩７．井眼⽅位控制受到限制8．不受地表条件的影响８．⽬前还不能进⾏电测第三节定向井的基本术语解释1）井深：指井⼝（转盘⾯）⾄测点的井眼实际长度，⼈们常称为斜深。

国外称为测量深度（MeasureDepth）。

2）测深：测点的井深，是以测量装置率是井斜⾓度（α）对井深（L?）的⼀阶导数。

dαKα＝───dL井斜变化率的单位常以每100⽶度表⽰。

8）井深⽅位变化率：实际应⽤中简称⽅位变化率，?是指井斜⽅位⾓随井深变化的快慢程度，常⽤KΦ表⽰。

计算公式如下：dΦＫΦ＝───dL井斜⽅位变化率的单位常以每100⽶度进⾏表⽰。

9）全⾓变化率（狗腿严重或井眼曲率）：从井眼内的⼀个点到另⼀个点，井眼前进⽅向变化的⾓度（两点处井眼前进⽅向线之间的夹⾓），?该⾓度既反映了井斜⾓度的变化⼜反映了⽅位⾓度的变化，通常称为全⾓变化值。

长水平段水平井钻井技术分析长水平段水平井钻井技术是指在垂直井段穿过油气层后，在油气层内以平行于油气层主透水层的方向持续钻进的一种钻井技术。

该技术主要用于增加井筒与储层接触长度，提高油气产能。

长水平段水平井钻井技术的关键是在井底利用导向器、承力水平钻具和水平段钻穿头等工具，在垂直井段地面部位确定钻井方向，然后进行水平段的钻进。

以下是该技术的主要分析。

首先是导向技术的选择。

导向技术是长水平段水平井钻井技术的核心，主要有惯性导向钻井技术、测向井眼技术和自噪声测向技术等。

不同的导向技术适用于不同的地质条件和井斜角度。

在强磁性地层中，可以选择利用自噪声测向技术实现井眼测量。

其次是水平段的钻进工具的选择。

通常情况下，长水平段水平井需要使用承力水平钻具和水平段钻穿头。

承力水平钻具是用来传递转矩和导向力，保证钻具稳定性和钻进方向的准确性；水平段钻穿头则用于钻穿油气层，确保钻进的顺利进行。

在选择钻进工具时，需要考虑地层性质、井斜角度和预期钻进长度等因素。

然后是钻井液的选择。

长水平段水平井钻井中，钻井液不仅需具备传统钻井液的功能，如承载钻屑、冷却钻具等，还需要满足对长水平段水平井钻进的特殊要求。

一般选择低密度、低粘度、高比重、高过滤损失液体作为钻井液，以降低对地层产能的影响。

最后是水平段钻井的施工工艺。

水平段钻井施工工艺主要包括建井工艺、导向建井工艺和水平段准备工艺等。

建井工艺包括钻井液设计、钻头选择、承力水平钻具设计等；导向建井工艺包括搬迁工具、导向测斜井、导向井等；水平段准备工艺主要包括钻井底部集成描述等。

长水平段水平井钻井技术是油气勘探开发中的一项重要技术，通过综合应用导向技术、水平段钻进工具、适宜的钻井液和施工工艺，可以有效提高油气产能和经济效益。

在实际应用中，需要根据具体情况综合考虑各种因素，科学合理地选择和优化钻井参数，以达到最佳效果。

水平井中的钻头、钻井液、钻井参数设计1．钻头选型(1).水平井钻头选型特点①．水平井的着陆控制和水平控制井段，较多地采用井下动力钻具（其钻压值一般较低，而钻头转速一般相对于钻盘钻钻井为高）。

②．在中曲率造斜段，要求钻头要有较好的造斜能力。

③．在钻水平井段时，要求钻头具有较好的稳平能力（当以定向方式调整井斜或方位时，又往往要求有适当的造斜能力）。

④．较多地采用油基钻井液。

⑤．当采用MWD进行测量时，对钻头水眼尺寸及钻头水眼压降有一定的要求和限制。

⑥．为满足携带岩屑的需要，对钻井液排量有一定的要求。

因此，在水平井中较普遍地选用PDC钻头，但也常用牙轮钻头。

(2).钻头选型的原则和依据①．地层条件。

地层条件是选择钻头类型和结构的首要依据。

地层条件包括地层类型、硬度、岩性和层位厚度。

②．钻井方式。

即：是用转盘钻进还是用井下动力钻具钻进，后者又可分为完全的定向钻进，还是导向钻进。

③．钻井条件。

钻井条件主要包括设备能力（机械部分与水力部分）、钻井液类型等。

所选的钻头类型应与设备能力相适应，也要考虑钻井液类型的影响。

④．钻井参数。

钻井参数包括：钻压、转速和水力参数（排量与压力）。

在水平钻井中，由于工艺要求往往对钻井参数已做出明确规定，这就要求钻头选型要与钻井参数相适应，确定钻头的切削结构、水力结构与保径尺寸。

⑤．邻井资料。

包括邻井地质测井资料和邻井钻头使用记录。

它对于钻头选型是极为重要、有效的技术参考资料，应予以足够重视。

(3).PDC钻头与牙轮钻头选型指南2．水平井钻井液(1).水平井与钻井液有关的特殊问题①携屑能力降低水平井、大斜度井和直井、常规定向井相比，在同样的条件下，钻井液的携屑能力明显降低。

很多文献都指出，当井斜角在40~55º时很容易形成岩屑床，增加钻进和起下钻磨阻，甚至会造成卡钻事故。

②井眼稳定性变差随着井斜角的增加，裸眼井段在易坍塌地层中的长度会大幅度增加；随着水平段加长，施工周期也相应较长。

水井钻井知识点归纳总结一、水井钻井概述水井钻井是指为了开采地下水资源，通过利用钻井设备将地下水层中的水抽取到地表的工程活动。

通常情况下，水井钻井是为了获得地下水资源供应农田灌溉、城市供水、工业用水等各种需要。

水井钻井是一项复杂的工程活动，需要经过合理的规划、设计和施工，才能获取理想的地下水资源。

本文将对水井钻井的相关知识点进行归纳总结，以供参考。

二、水井钻井的类型1. 直井直井是最常见的一种水井类型，它是通过钻井设备从地表垂直地向地下水层中钻井的方式获取地下水资源。

直井的优点是结构简单、施工方便，适用于大部分地质条件。

2. 斜井斜井是指在井筒向下钻井的同时，井筒还有一定的倾斜度，通常是30度到45度。

斜井的优点是可以更好地利用地下水层的水源，减少井口的占地面积，适用于受限区域。

3. 水平井水平井是指在地表上开采，在地下进行方向开采，再穿越绝对层成为一种特殊的钻井。

水平井的优点是可以最大限度地获取地下水资源，适用于水资源极度紧缺地区。

4. 起爆井起爆井是一种特殊的水井钻井方式，通过使用爆破方式来开采地下水资源。

通常情况下，起爆井是在地下水层中存在水泵不通畅时采用的一种方式。

三、水井钻井的流程1. 案例调查水井钻井的第一步是进行案例调查，通过调查钻井场地的地质条件、地下水位和水质状况等情况，做到心中有数，才能确保后续的施工计划。

2. 勘探设计在进行案例调查的基础上，需要进行勘探设计，包括确定钻井的位置、井筒的直径和深度、井口的设置等。

3. 安全措施在进行水井钻井之前，需要做好安全措施的准备工作，包括人员防护、设备检修和安全教育等。

4. 钻井施工进行钻井施工是整个水井钻井流程的关键步骤，需要通过适当的钻井设备、工具和材料来保证施工的效率和质量。

5. 地下水抽取钻井完成后，需要进行地下水抽取工作，一般可以通过水泵或者抽水机来将地下水抽取到地表，进行利用。

6. 井筒封堵在地下水抽取结束后，需要进行井筒封堵来保护地下水资源，防止受到污染和浪费。
