下载文档原格式

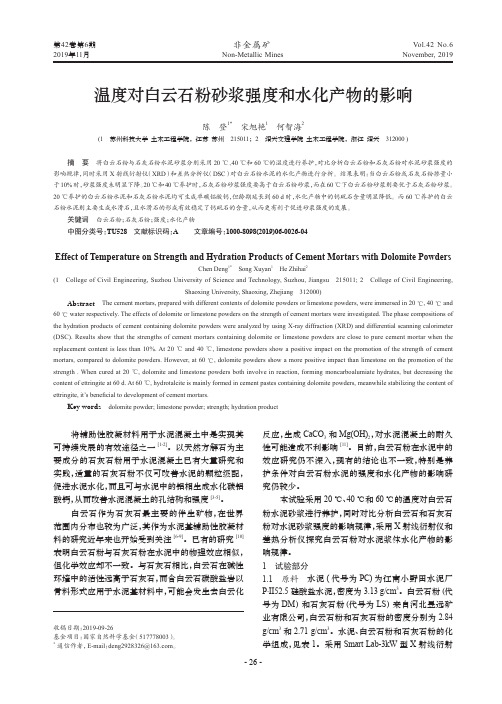

第42卷第6期非金属矿Vol.42 No.6 2019年11月 Non-Metallic Mines November, 2019温度对白云石粉砂浆强度和水化产物的影响陈 登1* 宋旭艳1 何智海2(1 苏州科技大学土木工程学院，江苏苏州 215011；2 绍兴文理学院土木工程学院，浙江绍兴 312000 )摘 要 将白云石粉与石灰石粉水泥砂浆分别采用20 ℃、40 ℃和60 ℃的温度进行养护，对比分析白云石粉和石灰石粉对水泥砂浆强度的影响规律，同时采用X射线衍射仪（XRD）和差热分析仪（DSC）对白云石粉水泥的水化产物进行分析。
结果表明：当白云石粉或石灰石粉掺量小于10%时，砂浆强度未明显下降。
20 ℃和40 ℃养护时，石灰石粉砂浆强度要高于白云石粉砂浆，而在60 ℃下白云石粉砂浆则要优于石灰石粉砂浆。
20 ℃养护的白云石粉水泥和石灰石粉水泥均可生成单碳铝酸钙，但龄期延长到60 d时，水化产物中的钙矾石含量明显降低。
而60 ℃养护的白云石粉水泥则主要生成水滑石，且水滑石的形成有效稳定了钙矾石的含量，从而更有利于促进砂浆强度的发展。
关键词 白云石粉；石灰石粉；强度；水化产物中图分类号：TU528 文献标识码：A 文章编号：1000-8098(2019)06-0026-04Effect of Temperature on Strength and Hydration Products of Cement Mortars with Dolomite PowdersChen Deng1* Song Xuyan1 He Zhihai2(1 College of Civil Engineering, Suzhou University of Science and Technology, Suzhou, Jiangsu 215011; 2 College of Civil Engineering,Shaoxing University, Shaoxing, Zhejiang 312000)Abstract The cement mortars, prepared with different contents of dolomite powders or limestone powders, were immersed in 20 ℃, 40 ℃ and 60 ℃ water respectively. The effects of dolomite or limestone powders on the strength of cement mortars were investigated. The phase compositions of the hydration products of cement containing dolomite powders were analyzed by using X-ray diffraction (XRD) and differential scanning calorimeter (DSC). Results show that the strengths of cement mortars containing dolomite or limestone powders are close to pure cement mortar when the replacement content is less than 10%. At 20 ℃ and 40 ℃, limestone powders show a positive impact on the promotion of the strength of cement mortars, compared to dolomite powders. However, at 60 ℃, dolomite powders show a more positive impact than limestone on the promotion of the strength . When cured at 20 ℃, dolomite and limestone powders both involve in reaction, forming moncarboalumiate hydrates, but decreasing the content of ettringite at 60 d. At 60 ℃, hydrotalcite is mainly formed in cement pastes containing dolomite powders, meanwhile stabilizing the content of ettringite, it’s beneficial to development of cement mortars.Key words dolomite powder; limestone powder; strength; hydration product将辅助性胶凝材料用于水泥混凝土中是实现其可持续发展的有效途径之一[1-2]。
结晶矿物岩石学课程论文题目白云石在耐火材料中的应用学院专业班级学生姓名成绩摘要：白云石是一种优良的耐火材料，它不仅具有良好的高温使用性能和热力学稳定性能，而且含有的游离CaO还可以起到净化钢液的作用，因此成为各国钢铁工业关注的焦点. 白云石是一种可以进行多项开发与利用的非金属矿产资源，并且随着现代科学技术的发展，白云石的开发、应用已深入到社会发展的各个领域，成为一种极具经济价值的矿产资源。
我国的白云石资源十分丰富，而且分布也十分广泛。
因此发展白云石耐火材料的前景是十分广阔的。
关键词：白云石质耐火材料用途前景1 白云石的有关性质、用途1.1 白云石的有关性质白云石主要是由碳酸钙与碳酸镁组成的矿物（CaCO3与MgCO3的比例大致为1：1），具有完整的解理以及菱面结晶。
颜色多为白色、灰色、肉色、无色、绿色、棕色、黑色、暗红色等，透明到半透明，具有玻璃光泽。
有的白云石在阴极射线照射下发橘红色光。
白云石是碳酸盐矿物，化学成分为：CaMg(CO3)2。
1、白云石的摩氏硬度3—42、白云石的密度2.86g/cm³—3.20g/cm³3、白云石的矿物特性白云石为三方晶体。
晶体结构像方解石，晶体呈菱面体，晶面常弯曲成马鞍状，聚片双晶常见，集合体通常呈粒状。
纯者为白色，含铁时呈灰色；风化后呈褐色。
遇冷稀盐酸时缓慢起泡。
海相沉积成因的白云岩常与菱镁矿层、石灰岩层成互层产出。
在湖相沉积物中，白云石与石膏、硬石膏、石盐、钾石盐等共生。
白云石是地球上重要的钙镁资源，有着极其丰富的蕴藏量。
它是一种用途非常广泛的非金属矿产。
在世界范围内以台湾出产的白云石为最佳。
台湾东部宜兰县大浊水、花莲县清昌山、和平、和仁、万荣等地的白云石的品质极好。
国内的主产地有:主要产地在山东、辽宁、山西、河北和两湖等地。
国内以辽宁大石桥陈家堡出产的为最佳。
图1 普通白云石图2 白云石艺术品1.2 白云石用途轻烧白云石又称苛性白云石。
白云石制备工程设计服务中的产品加工与应用研究导言白云石，是一种广泛应用于建筑、工艺品和装饰材料的天然矿石。
其独特的纹理和美观的外观使其成为许多领域中的理想选择。
为了实现白云石的高质量加工和广泛应用，白云石制备工程设计服务的产品加工与应用研究变得尤为重要。
本文将探讨白云石的制备工程设计服务所涉及的产品加工与应用研究的关键内容。
一、白云石的产品加工1. 原料选择和加工工艺在白云石制备工程设计服务中，原料选择和加工工艺是关键的环节。
白云石的原料选择应考虑矿石质量、颜色、纹理和硬度等特性。
在加工过程中，通常包括切割、研磨、打磨、抛光等工艺。
合理选择原料和加工工艺，可以确保产品的质量和外观，并提高加工效率。
2. 设备和工具白云石的加工需要使用适当的设备和工具。
切割机、研磨机、抛光机等专业设备是加工过程中必不可少的工具。
同时，还需要使用各种刀具、磨头和砂纸等辅助工具。
选择合适的设备和工具，可以提高加工的效率和精度。
3. 加工技术和工艺流程在白云石制备工程设计服务中，不同的加工技术和工艺流程对于不同的产品有不同的要求。
例如，对于建筑材料，主要关注材料的强度、耐久性和防水性能；对于工艺品和装饰材料，更注重材料的美观度和纹理。
因此，必须针对不同的产品选择合适的加工技术和工艺流程，以确保最终产品符合要求。
4. 质检与质量控制质检和质量控制是产品加工过程中不可或缺的环节。
通过建立严格的质检标准和程序，可以确保加工出的白云石产品符合市场需求和客户要求。
常用的质量控制方法包括外观检查、尺寸测量、强度测试等。
同时，还需要及时发现和解决质量问题，确保生产过程中的稳定性和可靠性。
二、白云石的应用研究1. 建筑材料应用白云石在建筑领域有广泛的应用。
它可以用于墙面、地面、室内装饰等多个方面。
通过研究白云石在建筑材料中的应用特性，可以确定最佳的使用方式和施工工艺，提高建筑材料的耐久性和装饰效果。
2. 工艺品制作应用白云石具有独特的纹理和美观的外观，非常适合制作工艺品。
煅烧白云石的微观结构与力学性能关系研究煅烧白云石是一种常见的工业原料，广泛应用于建筑材料、陶瓷制造、化学工业等领域。
其力学性能的研究对于优化工艺制造和提高材料性能具有重要意义。
本文将深入探讨煅烧白云石的微观结构与其力学性能之间的关系。
首先，我们需要了解什么是煅烧白云石。
煅烧白云石是一种白色的石英矿石，主要成分为二氧化硅（SiO2）。
在高温下，白云石经过煅烧反应，会发生结构变化，形成熔融态液体，并逐渐冷却固化为熔体。
这种煅烧过程会使白云石的微观结构发生改变，从而影响材料的力学性能。
煅烧白云石的微观结构与力学性能之间的关系主要体现在以下几个方面：1. 结晶体相组成：煅烧过程中，白云石的晶体结构会发生变化，主要是晶体相组成的改变。
在高温下，白云石的硅氧键会被打破，形成气相的SiO2分子，然后通过冷却固化为以石英为主的晶体。
石英晶体结构具有高度的有序性和稳定性，这种有序性和稳定性决定了材料的力学性能。
2. 晶体尺寸和晶界：煅烧白云石的晶体尺寸和晶界对材料的力学性能有重要影响。
一般来说，晶体尺寸越小，晶界越多，材料的力学性能越好。
这是因为小晶体尺寸和多晶界可以防止裂纹的扩展，并提升材料的强度和硬度。
3. 晶体缺陷和杂质：晶体缺陷和杂质对材料的力学性能也起到重要作用。
煅烧过程中，由于温度变化和结构重组，可能形成各种晶体缺陷，如空隙、位错和氧空位等。
这些缺陷会降低材料的力学性能，并影响其断裂行为。
4. 烧结密度：煅烧白云石的烧结密度是另一个重要的因素，它直接影响材料的力学性能。
烧结密度高的材料通常具有较高的硬度、强度和抗压能力。
烧结密度受到煅烧温度、时间和气氛等因素的影响。
综上所述，煅烧白云石的微观结构与其力学性能紧密相关。
白云石晶体的组成、尺寸、晶界、缺陷和烧结密度等因素都会影响材料的力学性能。
因此，在煅烧白云石的工艺制造过程中，需要综合考虑这些因素，优化工艺参数，以获得具有良好力学性能的白云石产品。
在煅烧白云石的力学性能研究中，可以通过材料力学性能测试和微观结构分析相结合的方法来探索二者之间的关系。
水化加入物对镁白云石高温烧结性能及显微结构的影响
柯昌明;李楠
【期刊名称】《耐火材料》
【年(卷),期】1994(28)5
【摘要】研究了Ｃａ（ＯＨ）２及白云石水化泥浆加入物对镁白云石高温烧结性能及显微结构的影响。
结果表明，以水化泥浆形式加入的Ｃａ（ＯＨ）２及白云石改善了镁白云石的高温浇结性能，烧结料具有均匀的显微结构，抗水化性能良好。
【总页数】4页(P261-264)
【作者】柯昌明;李楠
【作者单位】不详;不详
【正文语种】中文
【中图分类】TQ175.713
【相关文献】
1.二步煅烧白云石,镁白云石砂的显微结构研究 [J], 孔繁枢
2.Fe2O3,Al2O3加入物对镁钙砂抗水化性的影响 [J], 肖国庆;杨兴华
3.合成镁白云石熟料的显微结构与抗水化性能 [J], 赵惠忠;张文杰
4.添加稀土氧化物对白云石烧结和抗水化性能的影响 [J], 孙殿双;张文杰
5.镁铝尖晶石纳米颗粒对白云石基耐火材料抗水化性能的影响 [J], 遇龙;罗旭东;王琳
因版权原因，仅展示原文概要，查看原文内容请购买。
白云石微粉对水泥早期水化性能的影响及其机制张少华;卢都友;徐江涛;凌康;许仲梓【期刊名称】《南京工业大学学报（自然科学版）》【年(卷),期】2017(039)004【摘要】为探究白云石微粉在水泥混凝土中安全和高效应用途径,以石灰石微粉为参照,采用水泥标准试验方法和等温量热法,研究白云石微粉取代量和细度对水泥凝结和放热特性的影响及其机制.结果表明:细度大于水泥的白云石和石灰石微粉均增加混合水泥用水量.与石灰石微粉对初凝时间无明显影响、小幅延长终凝时间不同,白云石微粉明显延缓初、终凝时间,且取代量和细度愈大,缓凝现象愈显著.白云石微粉与石灰石微粉均可加速早期水化和降低累计放热量,润湿期的放热速率随白云石微粉用量增加而降低,却随石灰石微粉用量增加而升高.决定混合水泥需水量变化的主要因素是碳酸盐粉体引入而致堆积密度的改变;混合水泥的缓凝主要与体系的堆积密度和微粉颗粒表面所带电位有关.润湿期放热速率差异性主要是粉体表面荷电量不同所致.【总页数】7页(P60-65,78)【作者】张少华;卢都友;徐江涛;凌康;许仲梓【作者单位】南京工业大学材料科学与工程学院,江苏南京 210009;南京工业大学材料科学与工程学院,江苏南京 210009;南京工业大学材料科学与工程学院,江苏南京 210009;南京工业大学材料科学与工程学院,江苏南京 210009;南京工业大学材料科学与工程学院,江苏南京 210009【正文语种】中文【中图分类】TQ172【相关文献】1.再生微粉-水泥复合胶凝材料的水化性能 [J], 张利娟2.Na2CO3及Na2SO4对大掺量矿渣微粉-水泥复合胶凝材料早期强度的影响 [J], 仵祺;李树山;解伟3.三种固废微粉对磷酸钾镁水泥浆体早期性能影响及作用机理 [J], 张洁;张建建;孙国文;杨建明;汤青青4.再生微粉对水泥浆早期性能和流变性能的影响 [J], 刘力;刘小艳;李田雨;刘彦琦;余瑾瑶;李世杰;高岱旭5.白云石粉细度对白云石粉-水泥水化性能的影响 [J], 田志宗;陈登;张艳;张晟涛;任凤存;徐诗瑶因版权原因，仅展示原文概要，查看原文内容请购买。
