风冷热泵机组维修手册

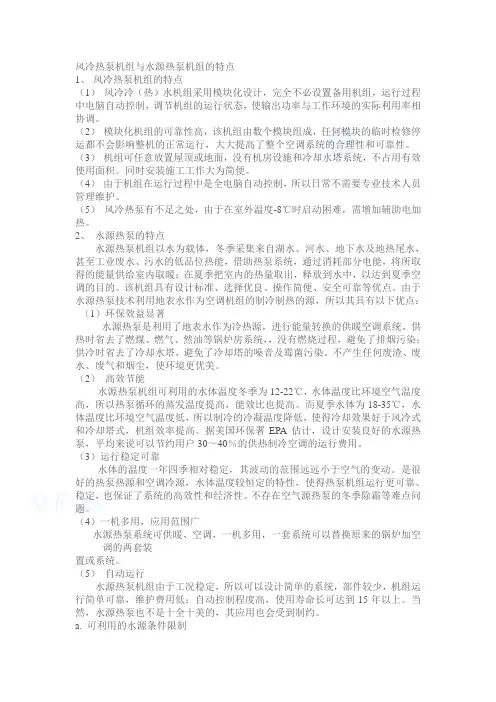

风冷热泵机组与水源热泵机组的特点

1、 风冷热泵机组的特点

（1） 风冷冷（热）水机组采用模块化设计，完全不必设置备用机组，运行过程中电脑自动控制，调节机组的运行状态，使输出功率与工作环境的实际利用率相协调。

（2） 模块化机组的可靠性高，该机组由数个模块组成，任何模块的临时检修停运都不会影响整机的正常运行，大大提高了整个空调系统的合理性和可靠性。

（3） 机组可任意放置屋顶或地面，没有机房设施和冷却水塔系统，不占用有效使用面积。同时安装施工工作大为简便。

（4） 由于机组在运行过程中是全电脑自动控制，所以日常不需要专业技术人员管理维护。

（5） 风冷热泵有不足之处，由于在室外温度-8℃时启动困难，需增加辅助电加热。

2、 水源热泵的特点

水源热泵机组以水为载体，冬季采集来自湖水、河水、地下水及地热尾水，甚至工业废水、污水的低品位热能，借助热泵系统，通过消耗部分电能，将所取得的能量供给室内取暖；在夏季把室内的热量取出，释放到水中，以达到夏季空调的目的。该机组具有设计标准、选择优良、操作简便、安全可靠等优点。由于水源热泵技术利用地表水作为空调机组的制冷制热的源，所以其具有以下优点：

（1）环保效益显著

水源热泵是利用了地表水作为冷热源，进行能量转换的供暖空调系统。供热时省去了燃煤、燃气、然油等锅炉房系统，，没有燃烧过程，避免了排烟污染；供冷时省去了冷却水塔，避免了冷却塔的噪音及霉菌污染。不产生任何废渣、废水、废气和烟尘，使环境更优美。

（2） 高效节能

水源热泵机组可利用的水体温度冬季为12-22℃，水体温度比环境空气温度高，所以热泵循环的蒸发温度提高，能效比也提高。而夏季水体为18-35℃，水体温度比环境空气温度低，所以制冷的冷凝温度降低，使得冷却效果好于风冷式和冷却塔式，机组效率提高。据美国环保署EPA估计，设计安装良好的水源热泵，平均来说可以节约用户30～40％的供热制冷空调的运行费用。

30RA/RH 040-240 A

涡旋式风冷冷水/热泵机组

制冷量：38.3~245kW

制热量：39.2~229kW

开机运行维护手册

上海一冷开利空调设备有限公司

SHANGHAI YILENG CARRIER AIR-CONDITIONING EQUIPMENT CO.,LTD

30RA/RH 开机运行维护手册

1

目 录

１　介绍．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３　

１．１　安装安全要求．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３　

１．２　压力设备和部件．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３　

１．３　维护安全事项．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３　

１．４　维修安全措施．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４　

２　预检．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．５　

２．１　设备进场的检验．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．５　

２．２　机组的搬运和就位．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６　

３　外形尺寸／安装间隙．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．７　

1

欧科模块式风冷冷水（热泵）机组

EKAC250BRLHM/BRLHS

使

用

安

装

手

册

EUROKLIMAT 2 1. 线控器的故障代码与说明 故障代码表: 序号 代码 故障描述 序号 代码 故障描述 1 00 0#从机通讯故障 19 36 系统2低压故障 2 01..13 1#-13#从机通讯故障 20 37 系统2过热度小 3 14 14#从机通讯故障 21 38 系统1制冷剂泄露 4 16 系统1压缩机/风机过载 22 39 系统2制冷剂泄露 5 17 系统2压缩机/风机过载 23 40 TH1温度传感器故障 6 18 水泵过载 24 41 TH2温度传感器故障 7 19 水流量不足 25 42 TH3温度传感器故障 8 20 系统1高压故障 26 43 TH4温度传感器故障 9 21 系统1低压故障 27 45 TH6温度传感器故障 10 24 系统2高压故障 28 46 TH7温度传感器故障 11 25 进出水温度低 29 47 TH8温度传感器故障 12 26 水系统电加热过载 30 48 TH9温度传感器故障 13 27 环境温度过高或过低 31 49 TH10温度传感器故障 14 29 系统1过热度过小 32 50 TH11温度传感器故障 15 32 系统1回气温度过高 33 51 TH12温度传感器故障 16 33 系统1排气温度过高 34 52 系统2低压传感器故障 17 34 系统2回气温度过高 35 53 系统1低压传感器故障 18 35 系统2排气温度过高 36 F6 线控与主机通讯故障 2. 数码管显示机组的代码与描述： 故障代码 故障说明 故障代码 故障说明 故障代码 故障说明 ECXX XX#从机通讯故障 ER30 保留 ER45 TH6温度传感器故障 ER16 系统1压缩机/风机过载 ER31 主从机通讯故障 ER46 TH7温度传感器故障 ER17 系统2压缩机/风机过载 ER32 系统1回气温度过高 ER47 TH8温度传感器故障 ER18 水泵过载 ER33 系统1排气温度过高 ER48 TH9温度传感器故障 ER19 水流量不足 ER34 系统2回气温度过高 ER49 TH10温度传感器故障 ER20 系统1高压故障 ER35 系统2排气温度过高 ER50 TH11温度传感器故障 ER21 系统1低压故障 ER36 系统2低压故障 ER51 TH12温度传感器故障 ER22 保留 ER37 系统2过热度小 ER52 系统2低压传感器故障 ER23 保留 ER38 系统1制冷剂泄露 ER53 系统1低压传感器故障 ER24 系统2高压故障 ER39 系统2制冷剂泄露 EC78 所有从机通讯故障 ER25 进出水温度过低 ER40 TH1温度传感器故障 ER26 水系统电加热过载 ER41 TH2温度传感器故障 ER27 环境温度过高或低 ER42 TH3温度传感器故障 ER28 保留 ER43 TH4温度传感器故障 ER29 系统1过热度小 ER44 保留 3 故障产生的原因及解决办法: 序号故障代码 故障代码 故障说明 故障可能产生的原因 解 决 方 法

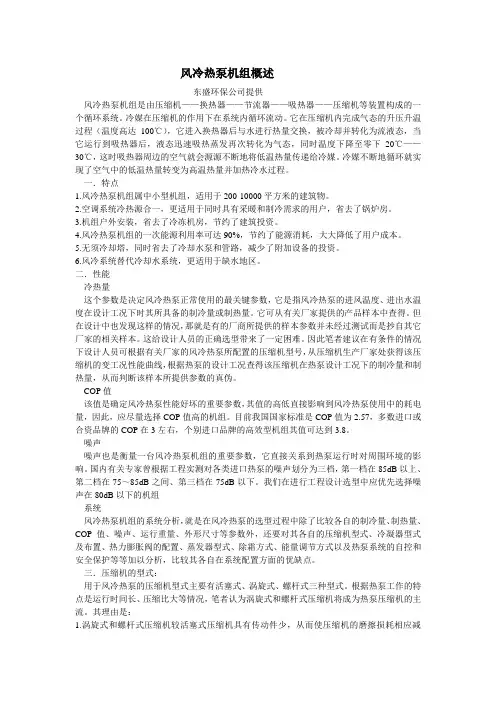

风冷热泵机组概述

东盛环保公司提供

风冷热泵机组是由压缩机——换热器——节流器——吸热器——压缩机等装置构成的一个循环系统。冷媒在压缩机的作用下在系统内循环流动。它在压缩机内完成气态的升压升温过程（温度高达100℃），它进入换热器后与水进行热量交换，被冷却并转化为流液态，当它运行到吸热器后，液态迅速吸热蒸发再次转化为气态，同时温度下降至零下20℃——30℃，这时吸热器周边的空气就会源源不断地将低温热量传递给冷媒。冷媒不断地循环就实现了空气中的低温热量转变为高温热量并加热冷水过程。

一．特点

1.风冷热泵机组属中小型机组，适用于200-10000平方米的建筑物。

2.空调系统冷热源合一，更适用于同时具有采暖和制冷需求的用户，省去了锅炉房。

3.机组户外安装，省去了冷冻机房，节约了建筑投资。

4.风冷热泵机组的一次能源利用率可达90%，节约了能源消耗，大大降低了用户成本。

5.无须冷却塔，同时省去了冷却水泵和管路，减少了附加设备的投资。

6.风冷系统替代冷却水系统，更适用于缺水地区。

二．性能

冷热量

这个参数是决定风冷热泵正常使用的最关键参数，它是指风冷热泵的进风温度、进出水温度在设计工况下时其所具备的制冷量或制热量。它可从有关厂家提供的产品样本中查得。但在设计中也发现这样的情况，那就是有的厂商所提供的样本参数并未经过测试而是抄自其它厂家的相关样本。这给设计人员的正确选型带来了一定困难。因此笔者建议在有条件的情况下设计人员可根据有关厂家的风冷热泵所配置的压缩机型号，从压缩机生产厂家处获得该压缩机的变工况性能曲线，根据热泵的设计工况查得该压缩机在热泵设计工况下的制冷量和制热量，从而判断该样本所提供参数的真伪。

COP值

该值是确定风冷热泵性能好坏的重要参数，其值的高低直接影响到风冷热泵使用中的耗电量，因此，应尽量选择COP值高的机组。目前我国国家标准是COP值为2.57，多数进口或合资品牌的COP在3左右，个别进口品牌的高效型机组其值可达到3.8。
