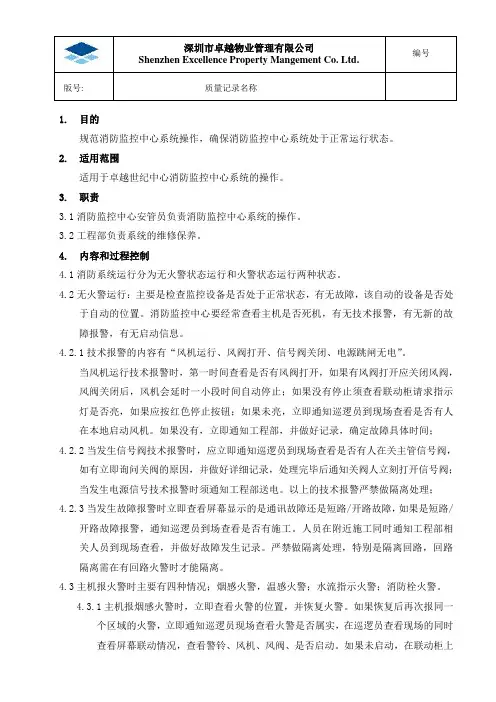

监控系统操作规程

深圳市卓越物业管理有限公司

Shenzhen Excellence Property Mangement Co. Ltd. 编号

版号:

质量记录名称

1. 目的

规范消防监控中心系统操作，确保消防监控中心系统处于正常运行状态。

2. 适用范围

适用于卓越世纪中心消防监控中心系统的操作。

3. 职责

3.1消防监控中心安管员负责消防监控中心系统的操作。

3.2工程部负责系统的维修保养。

4. 内容和过程控制

4.1消防系统运行分为无火警状态运行和火警状态运行两种状态。

4.2无火警运行：主要是检查监控设备是否处于正常状态，有无故障，该自动的设备是否处于自动的位置。消防监控中心要经常查看主机是否死机，有无技术报警，有无新的故障报警，有无启动信息。

4.2.1技术报警的内容有“风机运行、风阀打开、信号阀关闭、电源跳闸无电”。

当风机运行技术报警时，第一时间查看是否有风阀打开，如果有风阀打开应关闭风阀，风阀关闭后，风机会延时一小段时间自动停止；如果没有停止须查看联动柜请求指示灯是否亮，如果应按红色停止按钮；如果未亮，立即通知巡逻员到现场查看是否有人在本地启动风机。如果没有，立即通知工程部，并做好记录，确定故障具体时间；

4.2.2当发生信号阀技术报警时，应立即通知巡逻员到现场查看是否有人在关主管信号阀，如有立即询问关阀的原因，并做好详细记录，处理完毕后通知关阀人立刻打开信号阀；当发生电源信号技术报警时须通知工程部送电。以上的技术报警严禁做隔离处理；

4.2.3当发生故障报警时立即查看屏幕显示的是通讯故障还是短路/开路故障，如果是短路/

开路故障报警，通知巡逻员到场查看是否有施工。人员在附近施工同时通知工程部相关人员到现场查看，并做好故障发生记录。严禁做隔离处理，特别是隔离回路，回路隔离需在有回路火警时才能隔离。

4.3主机报火警时主要有四种情况；烟感火警，温感火警；水流指示火警；消防栓火警。

PLC监控系统安全操作规程

PLC是专门为工业生产服务的控制装置，通常不需要采取什么措施，就可以直接在工业环境中使用。但是，当应用环境过于恶劣，电磁干扰特别强烈，或安装使用不当，都不能保证PLC的正常运行，因此在使用中应注意以下问题： 工作环境

1． 温度 PLC要求环境温度在0~55℃，安装时不能放在发热量大的元件下面，四周通风散热的空间应足 够大，基本单元和扩展单元之间要有30mm以上间隔；开关柜上、下部应有通风的百叶窗，防止太阳光直接照射；如果周围环境超过55℃，要安装电风扇强迫通风。

2． 湿度 为了保证PLC的绝缘性能，空气的相对湿度应小于85%（无凝露）。

3． 震动 应使PLC远离强烈的震动源，防止振动频率为10~55Hz的频繁或连续振动。当使用环境不可避 免震动时，必须采取减震措施，如采用减震胶等。

4． 空气 避免有腐蚀和易燃的气体，例如氯化氢、硫化氢等。对于空气中有较多粉尘或腐蚀性气体的环境，可将PLC安装在封闭性较好的艾驰商城控制室或控制柜中，并安装空气净化装置。

5． 电源 PLC供电电源为50Hz、220（1±10%）V的交流电，对于电源线来的干扰，PLC本身具有足够的抵制能力。对于可靠性要求很高的场合或电源干扰特别严重的环境，可以安装一台带屏蔽层的变比为1：1的隔离变压器，以减少设备与地之间的干扰。还可以在电源输入端串接LC滤波电路。 初始状态

1、 设备用电电源是否正常。

2、 设备选择在自动方式，即PLC控制方式。

3、 该设备的保护、控制及信号是否复位。 在确定每台设备均满足初始状态后，

由操作员下达起动命令，整个系统从初始状态出发进入起动过程。自检中 任一台设备不满足起动的初始条件均不能进行起动操作。在起动过程中各设备状态不断改变，各个单体设备根据工艺流程顺序起动运行，向稳定运行状态前进，最后进入稳定运行状态。稳定运行状态的时间视应用情况确定。当一段应用工作完成后，由操作员操作或由停车条件自动发出停车命令，系统即进入停止过程，待最后一台设备停止完毕后，整个系统又回到了初始状态，等待下一周期。

1 配电监控系统操作规程

目的：建立配电监控系统标准操作规程

范围：适用于配电监控系统操作全过程

职责：配电房值班电工对本规程实施负责

1 监控范围

1.1监控系统目前只能对标准厂房配电房高、低压配电系统进行监控和部分操作。

2 准备

2.1检查标准厂房监控系统控制屏、摄像枪、摄像监视器、电脑、UPS电源、各继电器、连接导线等是否正常。

3 开机

3.1闭合标准厂房监控系统控制屏及摄像枪电源，控制屏及摄像枪开始工作。

3.2分别合上ＵＰＳ、电脑显示屏、主机、音箱开关、摄像监视器电源，电脑及摄像监视器开始运行进入桌面。

4 配电监控系统操作

4.1在桌面上，鼠标双击“配电监控系统”图标，系统进入丽珠医药集团股份有限公司“配电监控系统”主界面。主界面上分别有“用户配臵”、“密码更改”、“用户登录”、“用户退出”四个绿色按钮；一个“系统操作”红色按钮;“系统监视”、“日报表”、

“工作票一”、“工作票二”、“报警查询、“月报表”、“倒闸票”、“系统退出”八个蓝色按钮。

4.2系统监视操作（任意用户操作）

4.2.1任何用户，无须“用户登陆”，只要鼠标点击“系统监视”，电脑进入系统监视主控面。

4.2.2在主控面中，鼠标移至“高压配电系统”点击，系统进入“高压配电系统”界面。界面内容为“高压进线开关”、“3#高压开关”、4#高压开关“、接地刀、避雷器状态及变压器温度情况。

4.2.3将鼠标点击“趋势曲线”，电脑进入“历史曲线”界面，界面显示3#、4#变压器温度曲线情况。鼠标点击“返回”按钮及“主控面”按钮，电脑重新回到主控面上。

4.2.4在主控面上，将鼠标移至“3#低压配电系统”位臵点击，电脑进入3#低压配电系统界面。电脑对3#低压系统各开关状态、电压、电流、有功功率、无功功率、功率因数、电度量等参数进行监视。右上角的“3#总开关电量进位：000000”、“3#联络开关电量进位：000000”方框，其意思为计算用电量。计算方法为：当3#总开关或3#联络开关有功电度表计量数值满位需回零时，则在3#总开关电量进位数值上或3#联络开关电量进位数值上进一位，其总电度数值为进位量数值乘以有功电度表上的最大记录数值，再加上电度表上当前显示的数值，则为历史总用电量。点击“趋势曲线”可查询该系统主要是有功功率及电压、电流等参数的变化情况。若需打印，鼠标移至“设臵参数”显示输入参数对话框，选择要打印的日期、范围，按“打印”按钮，打印完成。要求每十天打印一次“趋势曲线”图。

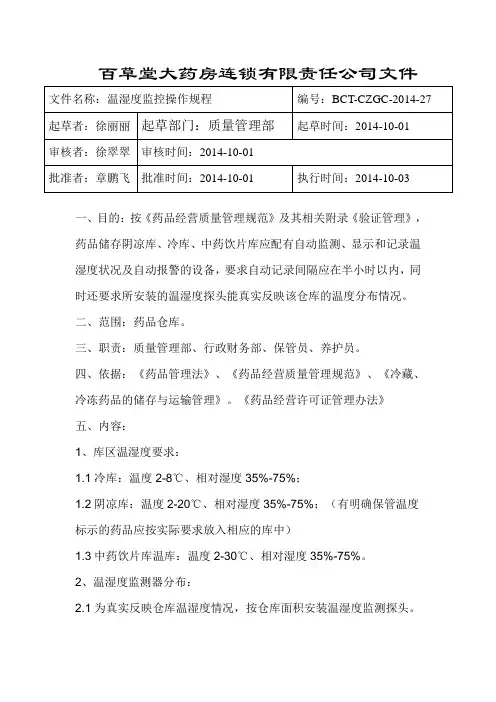

百草堂大药房连锁有限责任公司文件

文件名称：温湿度监控操作规程 编号：BCT-CZGC-2014-27

起草者：徐丽丽 起草部门：质量管理部 起草时间：2014-10-01

审核者：徐翠翠 审核时间：2014-10-01

批准者：章鹏飞 批准时间：2014-10-01 执行时间：2014-10-03

一、目的：按《药品经营质量管理规范》及其相关附录《验证管理》，药品储存阴凉库、冷库、中药饮片库应配有自动监测、显示和记录温湿度状况及自动报警的设备，要求自动记录间隔应在半小时以内，同时还要求所安装的温湿度探头能真实反映该仓库的温度分布情况。

二、范围：药品仓库。

三、职责：质量管理部、行政财务部、保管员、养护员。

四、依据：《药品管理法》、《药品经营质量管理规范》、《冷藏、冷冻药品的储存与运输管理》。《药品经营许可证管理办法》

五、内容：

1、库区温湿度要求：

1.1冷库：温度2-8℃、相对湿度35%-75%；

1.2阴凉库：温度2-20℃、相对湿度35%-75%；（有明确保管温度标示的药品应按实际要求放入相应的库中）

1.3中药饮片库温库：温度2-30℃、相对湿度35%-75%。

2、温湿度监测器分布：

2.1为真实反映仓库温湿度情况，按仓库面积安装温湿度监测探头。 （一）每一独立的药品库或仓间至少安装2个测点终端，并均匀分布。

（二）平面仓库面积在300平方米以下的，至少安装2个测点终端；300平方米以上的，每增加300平方米至少增加1个测点终端，不足300平方米的按300平方米计算。

平面仓库测点终端安装的位置，不得低于药品货架或药品堆码垛高度的2/3位置。

3、在线监管系统的使用和维护：

3.1温湿度在线监管系统的使用：企业质量管理负责人、质量管理部、仓库管理负责人、养护员工作电脑上均应安装“在线监管系统软件”，便于随时检查仓库各区域温湿度控制情况，及时发现问题采取措施。温湿度检测器设置为每半小时检测一次，并自动记录数据在电脑中保存，电脑中可查历史记录、当前温湿度检测数据、温湿度超标记录以及设备使用记录。
