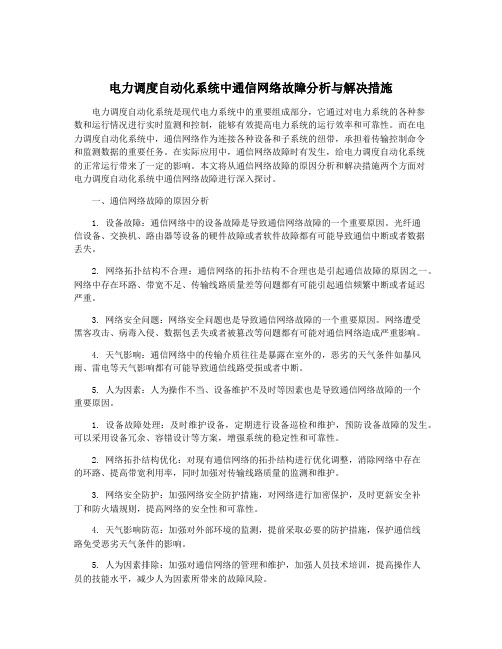

电力调度自动化系统中通信网络故障分析与解决措施电力调度自动化系统是现代电力系统中的重要组成部分,它通过对电力系统的各种参数和运行情况进行实时监测和控制,能够有效提高电力系统的运行效率和可靠性。
而在电力调度自动化系统中,通信网络作为连接各种设备和子系统的纽带,承担着传输控制命令和监测数据的重要任务。
在实际应用中,通信网络故障时有发生,给电力调度自动化系统的正常运行带来了一定的影响。
本文将从通信网络故障的原因分析和解决措施两个方面对电力调度自动化系统中通信网络故障进行深入探讨。
一、通信网络故障的原因分析1. 设备故障:通信网络中的设备故障是导致通信网络故障的一个重要原因。
光纤通信设备、交换机、路由器等设备的硬件故障或者软件故障都有可能导致通信中断或者数据丢失。
2. 网络拓扑结构不合理:通信网络的拓扑结构不合理也是引起通信故障的原因之一。
网络中存在环路、带宽不足、传输线路质量差等问题都有可能引起通信频繁中断或者延迟严重。
3. 网络安全问题:网络安全问题也是导致通信网络故障的一个重要原因。
网络遭受黑客攻击、病毒入侵、数据包丢失或者被篡改等问题都有可能对通信网络造成严重影响。
4. 天气影响:通信网络中的传输介质往往是暴露在室外的,恶劣的天气条件如暴风雨、雷电等天气影响都有可能导致通信线路受损或者中断。
5. 人为因素:人为操作不当、设备维护不及时等因素也是导致通信网络故障的一个重要原因。
1. 设备故障处理:及时维护设备,定期进行设备巡检和维护,预防设备故障的发生。
可以采用设备冗余、容错设计等方案,增强系统的稳定性和可靠性。
2. 网络拓扑结构优化:对现有通信网络的拓扑结构进行优化调整,消除网络中存在的环路、提高带宽利用率,同时加强对传输线路质量的监测和维护。
3. 网络安全防护:加强网络安全防护措施,对网络进行加密保护,及时更新安全补丁和防火墙规则,提高网络的安全性和可靠性。
4. 天气影响防范:加强对外部环境的监测,提前采取必要的防护措施,保护通信线路免受恶劣天气条件的影响。
探究调度数据网通道故障的诊断及处理技术摘要针对调度数据网的通道故障问题,采用基于远程诊断系统的故障处理技术,有利于提升故障处理效率。
本文首先对电力调度数据网的建设现状进行简单较少,并以D5000系统为例,探讨新故障诊断处理技术在调度网通道故障诊断中的应用,给出了具体的系统设计方案、测试方法以及应用效果。
关键词调度数据网;通道故障;诊断处理技术前言随着智能电网建设进程的不断推进,电网调度技术得到广泛应用,在调度数据网的运行过程中,要充分满足系统的数据采集和交换需求。
对于调度数据网容易出现的通道故障问题,可通过设计通道图形界面,并实现控制脚本程序,利用界面按钮对其进行诊断和测试。
采用这种方法能够有效提升故障检出效率,从而确保调度数据网的正常使用,满足电力系统通信需求。
1 调度数据网建设现状近幾年来,电力行业发展迅速,电网建设规模不断扩大,智能化水平显著提高,基本实现了远程监测、远程控制等功能。
在智能电网的建设过程中,调度数据网具有重要作用,是进行远程数据采集和传输的重要渠道。
在智能变电站的无人值守运行模式下,如果调度数据网出现通道故障,难以及时发现故障点,导致故障排查和修复需要较长时间,容易对远程监测功能的使用产生负面影响,进而影响电网的运行稳定性。
因此,需要采用现代化的故障诊断和处理技术,提高调度数据网通道故障排查效率,为电力持续供应提供保障。
从调度数据网的建设现状来看,作为电力生产控制专用网络,目前已经实现各调度控制中心间的数据传输,能够对电力基础设施的信息进行采集和传递。
随着电网建设规模的扩大,调度数据网规模也不断增加,是电网运行安全性的重要保障。
在微电子技术和网路通信技术的支持下,设计并实现调度数据网通道图形界面系统,可以有效解决通道故障排查的难点问题,提高故障诊断的准确性和故障处理的及时性[1]。
2 调度数据网通道故障诊断处理技术的应用2.1 通道图形界面的设计及应用为了满足调度数据网通道故障诊断的及时性、准确性要求,需要设计并实现通道图形界面系统,利用该系统对通道故障进行检测,并对故障诊断结果进行直观展示,帮助工作人员快速找到故障发生位置。
D5000系统状态估计应用研究刘烁发表时间:2018-06-12T10:07:59.540Z 来源:《电力设备》2018年第5期作者:刘烁[导读] 摘要:由于国内经济水平的快速发展,在生活方面,民众对于电力资源的需求日渐增大,进而使得我国电力系统的规模将逐渐增大,怎么去科学性地对电力资源进行调度便是每一个电力工作者的主要使命,一种智能电网的大脑D5000系统便出现在人们眼前。
(身份证号码:62042219860415xxxx;国网甘肃省电力公司白银供电公司 730900)摘要:由于国内经济水平的快速发展,在生活方面,民众对于电力资源的需求日渐增大,进而使得我国电力系统的规模将逐渐增大,怎么去科学性地对电力资源进行调度便是每一个电力工作者的主要使命,一种智能电网的大脑D5000系统便出现在人们眼前。
想要使得D5000电力系统的高级应用功能得以实现,并且保证智能电网调度技术支持系统基础平台之中的每个应用的顺利完成,都有必要应用到电力系统状态估计功能。
本文针对D5000系统进行状态估计应用研究,将会对D5000系统的建立起到关键作用,并能够让它的未来得到有效的发展。
关键词:D5000系统;状态估计;智能电网调度技术支持系统1 电力系统状态估计概念电力系统状态估计,是电力系统调度中心的能量管理系统(EMS)的核心功能之一,其主要的功能是根据电力系统的各种量测信息,估计出电力系统当前的运行状态。
另外,电力系统状态估计还使用了估计算法将已经坏掉的数据检查出来,然后清除这些数据,以求到达数据的统一性以及准确性,使得网络分析之时,有非常可靠的信息数据供其使用,为整个系统的运行起到保障作用。
2 D5000系统中状态评估的应用在整个D5000系统之中状态评估所起到的用处,包含了网络拓扑分析方面,根据遥信结果,确定网络拓扑,即节点-支路的连接关系;.根据遥测结果,估计系统的潮流分布,即节点电压,支路功率等,其结果符合电路定律;量测系统的分析方面;量测预检测方面,D5000系统状态估计计算方面以及对不良数据的检查与辨别方面[1]。
电力调度自动化系统中通信网络故障分析与解决措施电力调度自动化系统是电力系统中的重要组成部分,负责监控、调度和控制电力系统的运行状态。
通信网络作为电力调度自动化系统中的关键部分,起着连接各个子系统的作用。
由于各种原因,通信网络可能会出现故障,影响到系统的正常运行。
本文将重点分析电力调度自动化系统中通信网络故障的原因,并提出相应的解决措施。
通信网络故障的原因有很多,主要包括硬件故障、软件故障和人为因素等。
硬件故障是通信网络故障的主要原因之一。
网络设备(如交换机、路由器)出现故障,导致网络连通性受到影响;光纤或电缆出现断裂或损坏,导致信号传输中断。
针对这些问题,可以采取以下解决措施:备份关键设备,一旦主设备出现故障,可以自动切换到备份设备;定期维护和检修网络设备,及时更换老化设备;采取网络拓扑设计合理、冗余度高的方案,降低出现单点故障的概率。
软件故障也是通信网络故障的常见原因。
网络管理软件出现错误或异常,导致网络设备无法正常工作;网络层协议栈的异常引起数据传输失败等。
针对这些问题,可以采取以下解决措施:定期升级和更新软件,确保软件的安全性和稳定性;设置合理的网络管理策略,及时监控和管理网络设备的运行状态;在系统设计中采用可靠性高的软件和协议。
人为因素也是通信网络故障的重要原因。
错误的网络配置导致通信中断;误操作导致关键设备故障等。
针对这些问题,可以采取以下解决措施:加强员工培训和教育,提高员工对网络设备和系统的使用和管理能力;采用权限管理系统,限制非授权人员对网络设备和系统的访问和操作;进行定期的安全演练和维护,确保系统的安全性和可靠性。
电力调度自动化系统中通信网络故障的分析与解决需要综合考虑硬件故障、软件故障和人为因素等多个方面。
通过合理的网络设备配置、软件升级更新和员工培训等措施,可以降低通信网络故障的概率,提高系统的可靠性和稳定性。
智能电网调度D5000系统状态估计的应用研究陈岩摘要:电网状态估计功能,是实现 D5000 系统所有高级应用功能的基础,是成功完成智能电网调度技术支持系统各项应用的关键。
研究 D5000 系统状态估计的建设和运行情况,对整个系统的搭建和未来的长期应用,都有很高的价值和现实意义。
于此同时,借助国网公司对各地市县 D5000 系统中状态估计的考核手段,来总结安阳电网状态估计的运行特点、了解估计结果存在的问题,从而找到影响安阳电网状态估计的主要问题,研究在D5000 系统中提高状态估计指标的现实方法。
关键词:智能电网调度;主站D5000系统;状态估计1电力系统状态估计概念电力系统状态估计就是利用实时量测系统的兀余性,应用估计算法来检测与剔除坏数据,提高数据精度及保持数据的前后一致性,为网络分析提供可信的实时潮流数据。
状态估计根据电网模型参数、结线连接关系和一组有冗余的遥测量测值和遥信开关状态,求解描述电网稳态运行情况的状态量——母线电压幅值和相角的估计值,并求解出量测的估计值,检测和辨识量测中的不良数据,为其他应用功能提供一套完整、准确的电网实时运行方式数据。
运用状态估计必须保证系统内部是可观测的,系统的测量要有一定的冗余度,在缺少量测的情况下做出的状态估计是不可用的。
2 D5000 系统中状态估计的应用电力系统状态估计在智能电网调度技术支持系统的高级应用功能中的作用,主要包括以下几个方面:根据 SCADA 提供的实时信息和网络拓扑的分析结果及其他相关数据,实时的给出电网内的各母线电压,各线路、变压器等支路潮流,各母线的负荷和各发电机出力;对不良数据进行检测和辨识;实现母线负荷预测模型的维护、量测误差统计、网络状态监视等。
2.1网络拓扑分析应用D5000 系统能根据电网结线连接关系和断路器/刀闸的分/合状态,形成状态估计计算中使用的母线-支路计算模型。
进行网络拓扑接线分析,由电网设备的结线连接关系和断路器/刀闸分/合状态,把连结在一起的带电节点归并到计算母线,形成以计算母线表示的电网拓扑连接关系;分析电网设备的带电状态,并按设备的拓扑连接关系和带电状态划分电气活岛和电气死岛;可以处理各种类型的厂站结线方式,例如:单母线、双母线、旁路母线、环形母线、3/2 开关、4/3 开关等;支持直流换流站(包括背靠背直流换流站)的拓扑分析;支持断路器/刀闸、线路、发电机、负荷、变压器、电容电抗器等设备人工设置的运行状态。
电力系统自动化调度数据网通道故障的诊断及其处理摘要:随着人们生活质量的提高,对用电质量的期许也在不断增加,近年来电力企业将生产目标集中在自动化系统的设计中。
电力系统自动化大部分依赖对运行数据的收集以及对电力系统进行实时遥控、遥调等。
电力系统自动化控制技术有利于电力系统工作人员的信息收集,同时也为工作人员针对控制方法的处理和研究提供便利。
本文从电力系统自动化技术的概述入手,设计了自动检测调度自动化系统的内容,并讨论了电力系统自动化调度数据网取得的成绩和发展方向,希望对今后相关电力系统自动化调度数据网方面的研究起到一定的借鉴意义。
关键词:电力系统自动化调度数据网;自动化;系统设计引言电力单位利用电力系统自动化技术最重要的原因是提高用电质量,为客户的用电安全提供保障,满足客户对用电质量的不同需求,同时将用电发电的人力物力成本降到最低。
传统的电网系统数据量大而效率低,无法满足经济社会人们对用电质量的需求。
所以有必要对传统的电力系统自动化技术进行创新,随着我国科研与互联网技术的不断发展,电力系统自动化调度数据网技术也随之产生。
目前的电力系统自动化调度数据网技术与互联网以及监控技术很好地结合起来。
1影响电力系统自动化调度数据网安全的关键因素1.1系统漏洞截止目前,尚未研发出任何一款没有漏洞的系统,很多不法分子会利用系统中的漏洞,对计算机网络进行入侵,从而达到窃取重要数据信息的目的,由此对网络安全造成了巨大的威胁。
解决系统漏洞较为有效的途径之一是下载安装补丁,并对系统进行及时升级。
但由于受到一些因素的影响和制约,使得电力调度自动化系统中的漏洞常常无法得到及时修补,给黑客提供了入侵网络的渠道。
1.2木马病毒木马病毒是计算机网络的伴生产物,一旦网络中被植入木马程序或是感染病毒,都会对网络安全性造成严重威胁。
如某地区发生的一起电网攻击事件就是由木马程序引起的,不法分子通过外网将木马程序植入到了电力系统的生产调度网络当中,通过僵尸网络进行DDoS攻击,控制电力系统,造成上百万居民的供电中断,整个事件持续数小时,损失非常巨大。
基于D5000系统中的调度数据网通道故障判断研究
摘要:电力调度数据网作为生产控制业务的一种专用网络,实现了各级调控中
心间数据的传输,并实现了基础设施信息传递。
在电网建设阶段,调度数据网的
规模化发展,保证了电网的安全可靠性运行。
伴随着当前微电子技术的不断发展
成熟,网络设备更是有着多样化的体系架构,结合行业的发展特点,可实现通用
网络设备故障的及时诊断。
本文的研究主要是在厂站一次接线图上对脚本程序进
行开发设计,并结合脚本程序实现ping命令功能,在通信故障判断过程中,提高了故障诊断的准确性。
关键词:调度数据网通道故障;故障诊断;电网调度技术;D5000系统
0引言
近些年来,社会的进步推动了电网的规模化建设和发展。
在大运行体系的建设下,电网
调度技术的应用中更需要有效满足数据采集以及数据交换的需求。
就S地区供电公司调度数
据网的建设发展中,更是结合网络上的方式实现数据的传送。
当前变电站的运作过程应用的
是无人值守模式,而调度数据网通道时,一旦发生故障将难以查找到故障点,以至于故障难
以得到及时修复,使得厂站出现监视不灵的状态。
在对电网稳定运行的保障下,更要结合现
代化先进技术,做好调度数据网通道故障的有效处理。
文章旨在做好调度数据网通道故障的诊断,以D5000系统为例,通过设计调度数据网通
道图形界面,在接线图上绘制标志调用按钮,并设置好按键属性;设计脚本程序时,以S地
区某一变电站为例,对站端的问题进行判断,并结合程序的主体,应用Linux系统中的命令,实现文本输出。
结合故障的诊断以及测试过程,实现D5000系统中的调度数据网通道故障判断,并科学地测试系统的故障判断功能。
通过点击接线图中的按钮,结合提示判断调度数据
网通道是否正常。
结合远程运行维护的基本分析,体现了多元化的业务需求,提高了数据网
通道的可靠性和安全性,并结合电力调度数据网通道的运行情况,实现了调度数据网测试。
应用实践表明,D5000系统调度数据网通道故障的诊断方法较为简单,不仅仅将故障判断的
时间缩小,同时也有着较高的故障定位精度。
1调度数据网通道图形界面的设计
对于调度数据网通道图形界面的设计而言,主要是结合ping命令,在主调前置服务器上
实现操作。
通过将脚本程序录入前置服务器,并结合工作站点的形式,做好远程调用的工作。
在一次接线图上绘制标志调用按钮。
以S地区某一变电站作为例,通过打开该变电站厂站的
接线图编辑窗,结合绘图工具,绘制标志调用按钮,点击标志调用的右键,选择属性,结合
弹出的对话框,选择进程调用,如图1所示,将“.RExtl_fes3:/hpme/d5000/hebei/ping.sh”录入,保存之后,退出。
2脚本程序设计
厂站数据的分析过程往往是对网络是否处于正常情况的判断的过程。
第一种情况是对站
端业务地址不通情况的判断;第二种则是对业务网不通状况的判断。
在此结合程序中的一种
IP地址,应用ping指令结果,对故障的原因进行判断。
在S地区某一变电站的业务地址分析中,其地址主要是12.100.100.1,对于其中路由器侧网关而言,主要是12.100.100.254。
在业
务地址处于不通的状况,其网关处于较通的状况下,做好站端问题有效性判断。
一旦网关处
于不通的状态,其业务地址也处于不通的状况。
在通信网络设备配置问题的判断过程中,结
合厂站数据的正常运行情况,做好程序主体性的设计和应用。
基于Linux系统中的一种命令,将文本输出,脚本程序的设计过程如下:
3故障的诊断和测试
图形界面的设计中,主要实现D5000系统中的一种调度数据网通道故障,在功能性的判
断过程中,结合故障判断进行功能测试。
就S变电站的一次接线图按钮而言,通过点击ping
按钮,将窗口上传,如图2所示。
在S变电站一次接线图的按钮实现中,调度数据网远动业
务的中断如图3所示。
S变电站网关中断的弹窗如图4所示。
4应用效果分析
对于D5000系统调度数据网通道故障判断过程,在此将本文变电站与S地区的其他A变
电站和B变电站进行对比,其故障排查的时间如表1所示。
相对而言,本文的故障排除方法,可以有效缩短故障的用时,同时也提高了故障排除的准确性提高。
5结语
本文对变电站的测试中,在网络设备的测试基础上对现网的运行过程进行模拟,实现了
电力调度数据网的业务场景覆盖。
对于电网技术的成熟性发展而言,电力调度数据网的一种
规模化应用处于不断延伸的状态。
基于远程遥控的应用,并结合远程运行维护的基本分析的
方法,体现了多元化的业务需求,其提高了数据网通道的可靠性和安全性,并结合电力调度
数据网通道的运行情况,可很好地实现调度数据网测试。
参考文献
[1]王冬冬,李宇,张保祥.基于FPGA与ARM的遥测数据网络化采集[J].现代电子技术,2011,34(16):89?92.
[2]江泽鑫,梁智强.电力调度数据网的网络仿真研究[J].南方电网技术,2014,11(3):
95?99.
[3]张阿莉,许应康,郭永林.飞行控制总线数据网络化处理软件设计[J].现代电子技术,2013,36(10):37?39.
[4]刘建华,侯红霞,吴昊.电信数据网安全评估中权重的确定方法[J].现代电子技术,2010,
33(9):91?94.
作者简介:
田欣平(1986.2-),女,河北沧州人,天津工业大学学士,单位:国网河北省电力公司沧州
供电分公司,专业方向:电力系统自动化。
