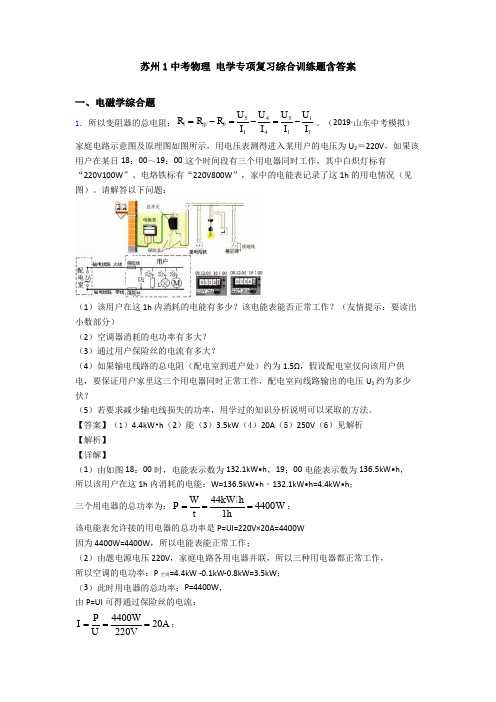

苏州1中考物理 电学专项复习综合训练题含答案一、电磁学综合题1．所以变阻器的总电阻：5541101411U U U U R R R I I I I =-=-=-串。
（2019·山东中考模拟）家庭电路示意图及原理图如图所示，用电压表测得进入某用户的电压为U 2＝220V ，如果该用户在某日18：00～19：00这个时间段有三个用电器同时工作，其中白炽灯标有“220V100W ”、电烙铁标有“220V800W ”，家中的电能表记录了这1h 的用电情况（见图）。
请解答以下问题：（1）该用户在这1h 内消耗的电能有多少？该电能表能否正常工作？（友情提示：要读出小数部分）（2）空调器消耗的电功率有多大？ （3）通过用户保险丝的电流有多大？（4）如果输电线路的总电阻（配电室到进户处）约为1.5Ω，假设配电室仅向该用户供电，要保证用户家里这三个用电器同时正常工作，配电室向线路输出的电压U 1约为多少伏？（5）若要求减少输电线损失的功率，用学过的知识分析说明可以采取的方法。
【答案】（1）4.4kW •h （2）能（3）3.5kW （4）20A （5）250V （6）见解析 【解析】 【详解】（1）由如图18：00时，电能表示数为132.1kW•h ，19：00电能表示数为136.5kW•h ， 所以该用户在这1h 内消耗的电能：W=136.5kW•h ﹣132.1kW•h=4.4kW•h ； 三个用电器的总功率为：44kW h4400W 1hW P t ===； 该电能表允许接的用电器的总功率是 P=UI=220V×20A=4400W 因为4400W=4400W ，所以电能表能正常工作；（2）由题电源电压220V ，家庭电路各用电器并联，所以三种用电器都正常工作， 所以空调的电功率：P 空调=4.4kW -0.1kW-0.8kW=3.5kW ； （3）此时用电器的总功率：P=4400W ， 由P=UI 可得通过保险丝的电流：4400W20A 220VP I U ===；（4）输电导线与用电器是串联的，要保证用户家里这三个用电器同时正常工作，则用电器两端电压为220V ；根据U IR =得，导线电压：U 线=IR 线=20A×1.5Ω=30V ， 根据串联电路的电压特点，所以配电室向线路输出的电压： U 1=U 额+U 线=220V+30V=250V ；2．（3）如果恒温箱的温度设定为50℃，由图乙可知，热敏电阻的阻值R 1=100Ω，此时控制电路的电流I =30mA=0.03A ，I =101U R R +，0.03A=09V100ΩR +，R 0=200Ω。
九年级物理实验探究题专题（电）一、课本实验探究（带※为中考的重点，带※※为中考的必考点）二、课本外实验探究基本都与所学的物理知识有所关联，需要读懂实验探究的目的和实验操作的意图，这种题型综合考查学生的实验探究能力，但难度不大。
☆解题技巧1．阅读题目，弄清题目探究的内容；2．思考实验所需的器材、研究方法和结论；3．思考特殊器材的使用方法和作用（一般指测量型器材）；4．电学实验探究题中的故障问题（开路：可能只有电压表有示数；短路：部分器材有示数）。
1.（黑龙江）某实验小组的同学用“伏安法”测量小灯泡电功率，待测小灯泡额定电压为3.8V ，小灯泡的额定功率估计在1 W 左右。
（1）请用笔画线代替导线，完成图乙中实物电路的连接，连线时导线不能交叉。
（2）检查电路连接无误，闭合开关后，灯泡不亮，电压表有示数且接近电源电压，电流表指针几乎不动，产生这一现象的原因可能是_________________ 。
（3）故障排除后，移动滑动变阻器的滑片，小灯泡正常发光时，电流表示数如图甲所示，请读出电流表的示数，并填入表格中。
（4）实验中，同学们记录了多组小灯泡两端的电压及对应通过小灯泡的电流值，但表格中仍有不完整的地方，请将所缺内容填写完整。
电压U/V 1.5 2.0 2.5 3.0 3.8 4.0电流I/A 0.2 0.22 0.25 0.28 0.34电功率P/W 0.3 0.44 0.625 0.84 1.36灯泡发光情况很暗-----暗--------------------正常发光--很亮（5）小组同学们分析实验数据得出：小灯泡的发光亮度是由灯泡的决定的，且灯泡的，灯泡发光越亮。
（6）用图乙电路还可测量灯泡的，当小灯泡正常发光时的电阻是Ω（取整数）。
[伏安法测小灯泡功率]2.（南京）在“测量小灯泡电功率”的实验中，已知电源电压为3V，小灯泡的额定电压为2.5V，正常发光时的电阻约为8Ω，实验器材如图甲所示．(1)在图甲中，请你用笔画线代替导线将电路连接完整(导线不得交叉)；(2)在连接电路时开关应，滑动变阻器的滑片应放在 (选填“A”或“B”)端；(3)某次实验中，电压表读数为l.8V．要测量小灯泡的额定功率，应将滑片向 (选填“A”或“B”)端滑动，小灯泡正常发光时电流表的示数如图乙所示，则小灯泡的额定功率为 W。

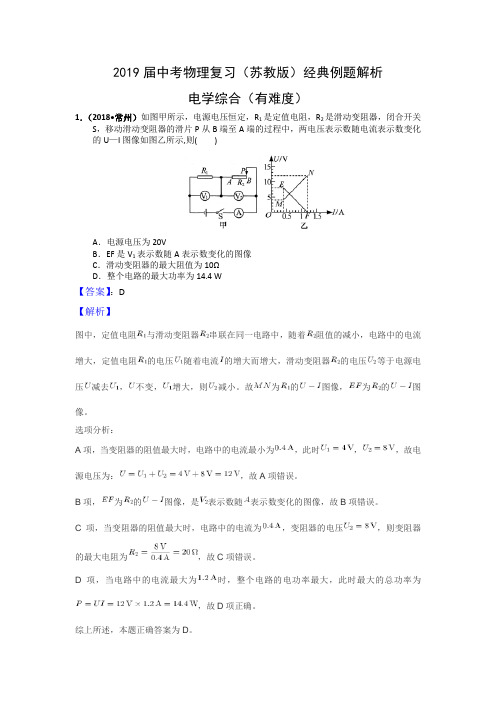

2019届中考物理复习（苏教版）经典例题解析电学综合（有难度）1．（2018•常州）如图甲所示，电源电压恒定，R1是定值电阻，R2是滑动变阻器，闭合开关S，移动滑动变阻器的滑片P从B端至A端的过程中，两电压表示数随电流表示数变化的U—I图像如图乙所示,则( )A．电源电压为20VB．EF是V1表示数随A表示数变化的图像C．滑动变阻器的最大阻值为10ΩD．整个电路的最大功率为14.4 W【答案】：D【解析】图中，定值电阻与滑动变阻器串联在同一电路中，随着阻值的减小，电路中的电流增大，定值电阻的电压随着电流的增大而增大，滑动变阻器的电压等于电源电压减去，不变，增大，则减小。
故为的图像，为的图像。
选项分析：A项，当变阻器的阻值最大时，电路中的电流最小为，此时，，故电源电压为：，故A项错误。
B项，为的图像，是表示数随表示数变化的图像，故B项错误。
C项，当变阻器的阻值最大时，电路中的电流为，变阻器的电压，则变阻器的最大电阻为，故C项错误。
D项，当电路中的电流最大为时，整个电路的电功率最大，此时最大的总功率为，故D项正确。
综上所述，本题正确答案为D。
【点评】：动态电路的电学量的极值问题和变化范围的计算，对于串并联电路的特点，电功率和电功的计算、滑动变阻器或者开关在不同状态下的物理量要有非常清晰的认识。
2．（2018•淮安）（一）如图所示，电源电压恒定，R1为定值电阻，R2为滑动变阻器。
S闭合，滑动变阻器滑片P由a向b滑动，下列说法正确的是（）A．电压表V1示数与电压表V2示数之和变大B．电压表V1示数与电流表A示数的乘积变大C．电压表V1示数与电流表A示数的比值变大D．电压表V2示数与电流表A示数的比值变大【答案】：D【解析】：等效电路图如下，R1与R2串联，V1测R1两端的电压，V2测R2两端的电压。
A、开关S闭合，当滑片P由a向b滑动时，由串联电路的电压特点可知，电压表V1示数与电压表V2示数之和等于电源电压，则两个电压表示数之和不变，故A错误；BCD、滑片P由a向b滑动，变阻器R2接入电路的阻值变大，总电阻变大，由I=知电路中电流变小，电流表A的示数变小；由U=IR可知，定值电阻R l两端电压变小，即V1的示数变小，则V2示数就会变大；所以，电压表V1示数与电流表A示数的乘积变小，故B错误；电压表V2示数与电流表A示数的比值变大，故D正确；由欧姆定律可知，电压表V1与A的示数之比等于定值电阻R1的阻值，所以该比值不变，故C错误。
中考物理电学实验、电路故障专题练习（含答案解析）一．“伏安法测电阻、欧姆定律”专题伏安法测电阻，是初中物理中的一个重要实验。
它同“测小灯泡功率”一样，几乎集中了初中电学的所有重点知识。
如串联电路的电流、电压特点，电流表、电压表的使用及读数，电学实验的操作步骤，实验故障，滑动变阻器的使用，欧姆定律，电阻的计算、表格的设计等。
例题：阅读短文，并回答短文后的问题。
在“探究电阻上的电流跟电压的关系”的过程中，一些同学作出了以下猜想：猜想A：加在电阻两端的电压越大，通过的电流越小；猜想B：加在电阻两端的电压越大，通过的电流越大；猜想C：加在电阻两端的电压增大，通过的电流不变。
为了验证上述猜想是否正确，小明用定值电阻和一个电压恒定的电源，及有关的实验器材，设计了电路，按实验要求分别测出有关的物理量。
(1)为了完成该实验，需要的测量仪表是________ 、________ 。
(2)表中是小明在实验中测出的数据，其中R为定值电阻，阻值分别为20Ω10Ω5Ω是电阻R两端的电压，I是通过电阻R的电流。
是正确的（填“A”、“B”或“C”)。
(3)通过分析比较以上数据，你还发现了________ 。
答案： (1)电流表；电压表；(2)1、2、3或4、5、6或7、8、9；B；(3)电压相同时，电阻越大，电流越小．二．测小灯泡功率“测小灯泡功率”的问题之所以成为中考热点，是因为在题中几乎集中了初中电学的所有重点知识。
如串联电路的电流、电压特点，电流表、电压表的使用及读数，电学实验的操作步骤，实验故障，滑动变阻器的使用，欧姆定律，电功率的计算，电源的合理选择、表格的设计等。
例题：在测定小灯泡额定功率的实验中 (所用灯泡的额定电压U0=3.8V)：(1)王强小组采用图1所示的方案，这种测量方法叫做______；测量时发现闭合开关后，无论怎样移动滑片P，灯都不亮，电流表示数始终为0，电压表示数约为6V，则电路中出现的故障可能是：_______；排除故障后，调节滑动变阻器，直到电压表的示数为3.8V，此时电流表示数如图2所示，则小灯泡的额定功率为______W；(2)姚远小组设计了另一种实验方案(其中电源电压未知，电阻R的阻值已知)：实验步骤：①电路如图3所示，请你按电路图在图4中用笔画线连好电路；②开关S拨到位置1，移动滑片P至任一位置，读出电流表示数I1；③开关S拨到位置2，滑片P位置不动，读出电流表示数I2。
中考物理总复习《电学实验》专项测试题(附带答案）学校:___________班级：___________姓名：___________考号：___________ 1．（1）在“探究串联电路的电压关系”的实验中，如图1.①根据电路图，在连接电路时，开关应处于（选填“闭合”或“断开”）状态。
①连接好电路，闭合开关，若L2断路，则电压表（选填“有示数”或“无示数”）。
（2）在“探究并联电路的电流关系”的实验中。
①某组实验中测出了L1、L2支路和干路上的电流分别为I A、I B和I C，I A=0.54A，I B的示数如图2所示，则I C= A。
根据多次测量实验结果，在误差允许范围内，你认为多次实验的目的是。
2．在“探究导体的电流跟电阻的关系”实验中，老师提供的器材有：电源（电压恒为3V），电流表、电压表和开关各一个，五个定值电阻（5Ω、10Ω、15Ω、20Ω、30Ω，50Ω），滑动变阻器（规格是“20Ω，2A”），导线若干。
（1）图甲是小明连接的实物电路，图中有一根导线连接错误，请你在连接错误的导线上打“×”并补画出正确的连线。
( )（2）在开关闭合前，应将滑动变阻器的滑片滑至最（选填“左”或“右”）端。
（3）电路连接无误后，闭合开关，小明先后将5Ω和10Ω的电阻分别接入电路，移动滑片P进行了二次实验，数据如图乙表格所示，小明紧接着再将20Ω的定值电阻替换10Ω的电阻后，直接读出电流表示数示为A。
（4）小明为了使实验能继续顺利进行，还可以使用的定值电阻有。
（写出具体的电阻值）（5）小明将电阻换成标有“2.5V”字样的小灯泡，测量其不同电压下的电功率。
①正确连接电路，闭合开关，发现小灯泡不亮，电压表有示数，电流表指针几乎不动，产生这种现象的原因是；①排除故障，继续实验，根据实验数据画出I﹣U图像（如图丙）。
由此可求出小灯泡正常发光时的功率为W；（6）完成上述实验后，小明又利用上述器材重新设计了电路（增加了一个滑动变阻器）如图丁，测量另一个小灯泡的额定功率，这个小灯泡正常工作的电流为I1。
2019年中考物理电学实验探究专题复习(精选全国中考真题+详细解析答案，值得下载)1.小明用“伏安法”测量一个定值电阻Rx的阻值（约为20Ω左右）。
实验器材有：定值电阻Rx、电压表（量程0～3V和0～15V）、电流表（量程0～0.6A和0～3A）、滑动变阻器（20Ω 1A）、开关、学生电源各一个，导线若干。
（1）“伏安法”测量电阻的原理是；（2）如图13a所示是“伏安法”测量电阻的实验电路图，图中甲、乙为两个电表，其中甲为表；（3）本实验电源电压选用12V，电压表应该选用量程，电流表选用0～0.6A量程；连接如图13b所示的电流表时，应该使电流从“”接线柱流入电流表；（4）闭合开关后，发现电压表的示数约为6v，电流表示数为零；移动滑动变阻器滑片，电压表示数有明显变化，但电流表示数为零，则发生故障的元件是；（5）排除故障后，接通电路，移动滑动变阻器滑片，当电流表的示数如图13b所示时，通过电阻Rx的电流大小是A；（6）经多次测量，小明由实验数据绘制得如图13c所示的U-I图象，由图象可知电阻Rx＝Ω（保留一位小数）；（7）在物理实验中，经常要对物理量进行多次测量，下列实验与本次实验进行多次测量的目的相同的是（填序号）。
A.用刻度尺测量物理课本的长与宽B.探究杠杠的平衡条件C.测量小灯泡的电功率解析：本题考查了用伏安法测未知电阻的实验。
对于本实验电路中电流表、电压表量程的选择、连接等注意掌握，同时对滑动变阻器在电路中的使用、电路故障分析和实验方法理解。
（1）用伏安法测电阻，需用电压表与电阻并联测出电压，电流表与电阻串联测出电流，根据R=U/I计算出电阻值，由于要多测几次求平均值，所以电路中需用到滑动变阻器，注意电流从电表的正接线柱流入、负接线柱流出；“伏安法”测量电阻的原理是R=U/I；（2）如图13a所示是“伏安法”测量电阻的实验电路图，图中甲电表并联、乙电表串联，所以甲为电压表；（3）本实验电源电压选用12V，根据题给滑动变阻器（20Ω 1A）、定值电阻Rx的阻值（约为20Ω左右）所以由I=U/R可估算得：I总min=12V/（20Ω+20Ω）=0.3A；被测定值电阻Rx两端的电压最小为U Rx=6V，所以电压表应该选用0～15V量程，电流表选用0～0.6A量程；连接如图13b所示的电流表时，应该使电流从正接线柱流入即0.6A接线柱流入电流表；（4）闭合开关，发现电压表的示数约为6v，电流表示数为零；移动滑动变阻器滑片，电压表示数有明显变化，说明电路连通，但电流表示数为零，则发生故障的元件是电流表短路；（5）排除故障后，接通电路，移动滑动变阻器滑片，当电流表的示数如图13b所示时，根据电流表选用0～0.6A量程，则通过电阻Rx的电流大小是0.34A；（6）多次测量，小明由实验数据绘制得如图13c所示的U-I图象，由图象选择坐标点（10v；0.45A）可知电阻Rx＝10v/0.45A＝22.2Ω（保留一位小数）；（7）本次实验对物理量电阻R进行多次测量，求平均值，减少实验误差，所以下列实验与进行多次测量的目的相同的是A。
第三部分电学一、仪器使用（一）电流表（参阅九上P64）1、观察电流表（1）电流表的表盘上有一个字母____，用此表测量的电流值的单位是________．（2）常用的电流表有三个接线柱．其中“－”是公用接线柱，“0.6”或“3”是“＋”接线柱．当使用“－”和“0.6”接线柱时，量程为________，最小分度值为______；当使用“－”和“3”接线柱时，量程为________，最小分度值为______．2、使用方法（1）校零：检查电流表的指针是否对准零刻度线，如有偏差，进行较正；（2）串联：电流表必须串联在电路中，使电流从标有“0.6”或“3”接线柱流入电流表，从“－”接线柱流出电流表；（3）不允许把电流表直接连到电源的两端；（4）使被测电流不超出电流表量程：在已知电路中电流大小时，直接选择合适的量程；若不能判断，则先试用大量程，然后进行选择．注：“试触“时，应使用用大量程，且只能把一个接线柱接好，用另一根导线头迅速试触另一接线柱，观察电流表指针的反应……3、读数上图中，若使用的是小量程，示数为________；若使用的是大量程，示数为________。
两次读数之比为________。
4、理解电流表本身的电阻很小，通常将电流表看成一根导线，电流表两端的电压忽略不计。
[典型例题]甲、乙、丙三位同学在做“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处. 当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙、丙所示的三种情况. 请分析他们在电流表的使用上分别存在什么问题，并写在下面的横线上.甲同学的问题：________________________________________；乙同学的问题：________________________________________；丙同学的问题：________________________________________；（二）电压表（参阅九上P68）1、观察电压表（1）电压表的表盘上有一个字母____，用此表测量的电压值的单位是________．（2）常用的电压表有三个接线柱．其中“－”是公用接线柱，“3”或“15”是“＋”接线柱．当使用“－”和“3”接线柱时，量程为________，最小分度值为______；当使用“－”和“15”接线柱时，量程为________，最小分度值为______．2、使用方法（1）校零：检查电压表的指针是否对准零刻度线，如有偏差，进行较正；（2）并联：电压表必须并联在待测电路两端，并注意使电流从标有“3”或“15”接线柱流入电压表，从“－”接线柱流出电压表；（3）使被测电压不超出电压表量程：在已知电路中电压大小时，直接选择合适的量程；若不能判断，则先试用大量程，然后进行选择．3、读数上图中，若使用的是小量程，示数为________；若使用的是大量程，示数为________。
2019届中考物理复习（苏教版）经典例题解析电磁转换（最新）1．（2018•南京）如图所示，闭合开关，小磁针静止在通电螺线管正上方、根据通电螺线管的N、S极，在图中标出电源正极和小磁针N极。
【答案】：【分析】已知通电螺线管的磁极，根据磁极间的相互作用，可判断出小磁针的磁极，再由右手螺旋定则来得出电流方向，进而确定电源的正负极。
【解答】解：由图知，螺线管的磁极为：左N、右S，则由异名磁极相互吸引可知小磁针的磁极为：左S、右N，由右手螺旋定则可知，电流从右端流入、左端流出，电源右侧为正极、左侧为负极，如图所示：【点评】此题主要考查对磁极间的相互作用以及右手螺旋定则的掌握情况。
右手螺旋定则：用右手握住通电螺线管，使四指弯曲与电流方向一致，那么大拇指所指的那一端是通电螺线管的N极。
2．（2018•淮安）在探究“产生感应电流的条件”实验中。
（1）实验中，观察判断电路中是否有感应电流。
（2）闭合开关，若导体AB不动，左右移动磁体，电路中（选填“有”或“无”）感应电流。
（3）该实验的结论是：闭合电路的一部分导体，在磁场中做运动时，导体中就会产生感应电流。
（4）如果将小量程电流表换成，可以探究磁场对通电导体的作用。
【答案】：（1）电流表的指针是否偏转；（2）有；（3）切割磁感线；（4）电源。
【解析】（1）实验时，通过观察电流表的指针是否偏转，来确定电路中是否产生感应电流；（2）闭合开关，若导体AB不动，左右移动磁体，导体做切割磁感线运动，电路中有感应电流；（3）该实验的结论是：闭合电路的一部分导体，在磁场中做切割磁感线运动时，导体中就会产生感应电流；（4）如果将小量程电流表换成电源，闭合开关后电流流过导体棒，导体棒受安培力作用，可以观察磁场对通电导体的作用。
故答案为：（1）电流表的指针是否偏转；（2）有；（3）切割磁感线；（4）电源。
【点评】此题是探究电磁感应现象的实验，考查了学生对产生感应电流条件的掌握及影响感应电流大小和电流方向的因素。
2019年中考物理复习（苏教版）电学五大实验实验一：探究电流与电压的关系1．提出问题：电流与电压有什么关系。
2．猜想与假设：电流与电压成正比。
3．设计实验：因电流与电压、电阻均有关系，我们要研究电流与电压的关系，应该采用控制变量法。
即保持电阻不变，改变电阻两端的电压，研究电流与电压的关系。
器材：电流表、电压表、定值电阻(2个)滑动变阻器、电源开关、导线电路图：4．进行实验：①按图连好电路，注意连接时开关要断开，开关闭合之前要把滑动变阻器调到阻值最大处，实物图如下所示。
②保持电阻R1=5Ω不变，检查电路后闭合开关，调节滑动变阻器，使电压表的示数分别为1V、2V、3V，并读出电流表相应的数值、填表。
R1=5Ω改变电阻，使R2=10不变，调节滑动变阻器，使电压表的示数分别为1V、2V、3V，并读出电流表相应的数值、填表。
R2=10Ω5.根据数据画出I-U图像。
6．得出结论：在电阻不变时，通过导体的电流和导体两端的电压成正比。
要点诠释：1.任何电学实验，在闭合开关之前，滑动变阻器应调节到阻值最大处，这样可以保护电路。
2.本实验中滑动变阻器的作用有两点：①保护电路；②改变定值电阻两端的电压3.如果只凭一组数据，就得出电流与电压成正比的结论，缺乏普遍性，所以本实验用不同阻值的电阻，重复实验操作，这样得出的数据更具普遍性。
4.要会根据I-U图，判断电阻值的大小。
如图，通过相同的电流时，U B>U A，所以R B>R A实验二：探究电流与电阻的关系1．提出问题：电流和电阻之间有什么样的关系？2．猜想与假设：电流与电阻成反比。
3．设计实验：仍使用控制变量法，即保持定值电阻两端的电压不变，研究电压不变时，电流与电阻的关系。
电路图：4．进行实验：①按图接好电路。
注意连接时开关要断开，开关闭合之前要把滑动变阻器调到阻值最大处，实物图如下所示。
②分别将5Ω、10Ω、15Ω的定值电阻连入电路，检查电路后闭合开关，调节滑动变阻器，使电压表示数保持3V不变，分别记下电流表的示数，填入表格。
U=3V56.得出结论：电压一定时，电流与电阻成反比要点诠释：在本次实验中滑动变阻器的作用：①保护电路②调节定值电阻两端的电压，使定值电阻两端的电压保持不变。
实验三、伏安法测电阻1．实验原理： R=U/I。
2．实验器材：电源、开关、电流表、电压表、滑动变阻器、待测定电阻和导线若干。
3．实验电路图：4．实验步骤：（1）按图连好电路，注意连接时开关要断开，开关闭合之前要把滑动变阻器调到阻值最大处；（2）检查无误后，闭合开关，调节滑动变阻器滑片 P 的位置，改变电阻两端电压分别为12312 31233R R R R ++=；（4）整理器材。
要点诠释：（1）本实验中，滑动变阻器的作用：改变被测电阻两端的电压（分压），同时又保护电路（限流）。
（2）测量结果偏小是因为：有部分电流通过电压表，电流表的示数大于实际通过Rx 电流。
根据Rx=U/I 电阻偏小。
（3）如图是两电阻的伏安曲线，则R 1>R 2。
实验四、测量小灯泡的电阻 1.实验过程：（1）实验原理：R=U/I 。
（2）实验器材：电源、开关、电流表、电压表、滑动变阻器、待测灯泡(2.5V)、导线若干。
（3）实验电路图：（4）实验步骤：①根据电路图连接实物电路；②将滑动变阻器的滑片P 调到阻值最大处，检查电路，试触无误后，闭合开关；③调节滑动变阻器的滑片P ，使阻值变小，观察电压表示数，使示数为小灯泡的标定电压值（2.5V ）再读出电流表示数，观察灯泡亮度，记录表格；④调节滑动变阻器滑片P ，使阻值变大，使用电压表示数为某一值（1V ），观察电流表示数，灯泡的亮度，并记录入表格；⑤调节滑动变阻器滑片P ，使阻值继续变大，使电压表示数为某一值（0.5V ），观察电流表，灯泡的亮度记录入表格；⑥计算电阻值，填入表中；⑦分析表格，总结规律。
2.数据分析总结规律：通过实验记录，对数据分析，发现灯泡的电阻不是定值，是变化的且变化较大，是什么原因使灯泡的电阻发生变化的呢？是导体两端电压变化了，是通过灯泡电流变化还是亮度变化引起电阻的变化？分析：影响电阻大小的因素。
1．导体本身的条件：①材料；②长度；③横截面积；2．温度。
导体两端电压，通过导体电流与电阻大小无关，并不影响导体电阻的大小。
要点诠释：（1）连接电路时，开关要处于断开状态。
（2）闭合开关前，滑动变阻器的阻值应调到最大。
（3）电压表、电流表的正负接线柱接法要正确，量程选择要合适。
（4）实验表明灯泡电阻随温度的升高而增大。
（5）故障分析：在电源、电压表、电流表、开关、导线完好的情况下：实验五、测定小灯泡的电功率1.实验原理：2.实验器材：电源、电灯泡、电压表、电流表、滑动变阻器、开关、导线若干。
3.电路图：4.实验步骤（1）按电路图连接好电路，断开开关，将滑动变阻器的滑片置于阻值最大的位置；（2）闭合开关，调节滑动变阻器，使灯泡在额定电压下发光，观察电流表和电压表的示数，记录为I e、U e，记录小灯泡的亮度；（3）调节滑动变阻器，使灯泡两端的电压为额定电压的1.2倍，观察电流表和电压表的示数，记录为I1，U1，记录小灯泡的亮度；（4）调节滑动变阻器，使灯泡两端的电压低于额定电压，观察电流表和电压表的示数，记录为I2，U2，记录小灯泡的亮度；（5）重复步骤4两次，观察电流表和电压表的示数，记录为I3、U3，I4、U4，记录小灯泡的亮度；（6）根据P=UI，算出小灯泡的额定功率P e和实际功率的电功率P1 (4)（7）分析数据，整理器材。
5.实验结论：小灯泡的实际功率越大，小灯泡越亮；当小灯泡的两端的电压等于额定电压时，小灯泡的实际功率等于额定功率，小灯泡正常发光；当小灯泡的两端的电压大于额定电压时，小灯泡的实际功率大于额定功率，小灯泡发光比正常情况下亮；当小灯泡的两端的电压小于额定电压时，小灯泡的实际功率小于额定功率，小灯泡发光比正常情况下暗。
要点诠释：1.电源：电源电压应高于小灯泡的额定电压。
例如：，至少要选择2节干电池串联作电源，学生电源选择3V的电源。
2.电压表的量程应大于，电流表的量程应大于灯泡正常的工作电流；在被测电压、电流不超电压表、电流表量程的情况下，应尽可能选用小量程；例如的小灯泡电压表量程选0—3V，电流表选0—0.6A的量程。
3.滑动变阻器的允许通过最大电流要大于灯泡的正常工作电流，而其最大阻值应与灯泡的电阻差不多，以便调节效果明显。
例题1、（2018苏州）某班同学做“探究电流与电阻的关系”的实验，某小组连接了如图甲所示的实物电路。
（1）请在答题卡的方框内画出对应的电路图（电阻箱符号为）（2）连接电路时，开关应。
连好电路后，将电阻箱调至某一阻值，闭合开关，移动滑动变阻器的滑片，使电压表示数为一个适当的值U0，记录电流表的示数和。
（3）改变电阻箱的阻值，调节滑动变阻器的滑片，使，并记录相应数据。
（4）再次改变电阻箱阻值，发现无论怎样调节滑动变阻器的滑片都不能达到（3）中的要求，引起这种情况的直接原因是。
（5）重复步骤（3）多次实验，根据所得数据画出电流随电阻变化的图象如图乙所示。
你认为该小组实验时的U0=V。
（6）进一步研究发现由图线上的任一点和坐标轴围成的矩形“面积”大小都相等，由此可以得出的实验结论是。
（7）实验结束后，小组间交流时，发现邻组在相同的坐标系中画出的图象如图丙所示，你认为图象不同的原因是。
练习1、用（2018•镇江）小军利用图1电路探究电流与阻的关系，所用器材规格已在图中标明。
请用笔画线代替导线将电路连接完整，使滑片P向左移动时，滑动图变阻器接入电路的阻值增大；完成连接后进行实验。
闭合开关前，滑片P应置于最______选填“左”或“右”端；实验中，若无论如何调节滑动变阻器，电流表的示数为零，电压表示数始终为经检查发现是某根导线出现了断路，该导线是______选填导线编号；测量结束后，应先______，拆除______两端导线后，再拆除其他导线并整理好器材；将电流表示数记为I，电阻箱和滑动变阻器接入电路的阻值分别记为和小军根据实验数据绘制的I与之间关系的图线如图2所示。
根据图2可得出“在电压一定时，通过导体的电流与导体的电阻成______”的实验结论；在图3的选项中，能正确反映I与之间关系的是______，你的理由是：___ ___。
R的阻值．实验器例题2、（2018•南通）小明和小虎设计如图甲所示的电路测量未知电阻x材有：电源（电压4.5V）、滑动变阻器R（0~20Ω）、电阻箱R0（0~999.9Ω）、电流表、单刀双掷开关及导线若干．（1）请根据图甲所示的电路，在图乙中用笔画线代替导线将实物图连接完整．（2）小明将S拨至“1”，调节滑动变阻器的滑片至某一位置，电流表示数为0.36A．再将S拨至“2”，调节电阻箱，使电流表示数为A，此时电阻箱的示数如图丙所示．则R= Ω．待测电阻的阻值x（3）把电阻箱的阻值从10.0Ω调到丙图所示的阻值时，小虎想先把“×10”档从1调到0，再调“×1”档．你认为他的想法是否妥当？答：（选填“是”或“否”），理由是：．（4）测量结束断开开关后，应首先拆除（选填“电源”或“电流表”）两端导线．练习2、如图1所示，电源电压为6V，图甲为伏安法测电阻的电路图；图乙为连接不完整的实物图。
（1）对照电路图甲，用笔画线代替导线将图乙中未连接部分连接起来。
（2）如果实验操作中出现：电流表有示数，电压表示数为0的现象，其故障可能是（）A．电流表的正、负接线柱接反 B．电压表的量程选小了C．电阻Rx发生了短路 D．把滑动变阻器下端两接线柱连入电路（3）电路连接正确后，闭合开关，若将滑片P向左移动时，电压表示数（选填“变大”“变小”或“不变”）。
（4）实验过程中，电流表和电压表的示数如图2所示，此时测得的Rx= Ω。
（5）此实验要多次测量电阻值，最后求电阻值的平均值，其目的是。
例题3、（2018•常州）（一）小明发现：漆黑夜间上洗手间，很难摸到墙上开关，于是动手自制夜间照明电路．器材：6V新蓄电池、规格为“2.5V 0.5A”的新灯泡L、定值电阻R0、开关S、导线若干．(1)请在图甲中以笔画线代替导线完成电路连接．要求：夜晚闭合开关S，电压表显示电源电压，灯泡正常发光；白天断开开关S，电压表指针指零，灯泡熄灭．(2)定值电阻R0= Ω(3)灯泡的规格也可标记为“2.5V W"（二）数月后，小明发现：闭合开关S，灯泡发光，亮度有所下降小明猜想：可能是长期使用，蓄电池用旧了导致电源的输出电压有所降低(4)闭合开关，如图乙所示，电压表显示旧蓄电池的输出电压为V小明还猜想：可能是长期使用，灯泡自身发生了变化．因为他发现灯泡玻璃壳内壁发黑．(5)灯泡玻璃壳内壁发黑是由于钨丝发生【】A．先升华后凝华B．先汽化后液化C．先熔化后凝固D．先升华后凝固（三）小明用该旧蓄电池探究、绘制旧灯泡的I—U图像(6)请在图丙中以笔画线代替导线完成电路连接，要求：闭合开关前，滑动变阻器的滑片P应置于A端．(7)0.38(8)(9)小明发现旧灯泡的I—U图像不是正比例函数图像，原因是：．由第⑥组数据可知，长时间使用后，同样在 2.5V额定电压下，旧灯泡的电阻(大于/等于/小于)新灯泡的电阻．练习3、如图所示是测量小灯泡电阻的实物图，有一部分导线未接好，请在图上用笔连线代替导线把电路元件连接起来。
