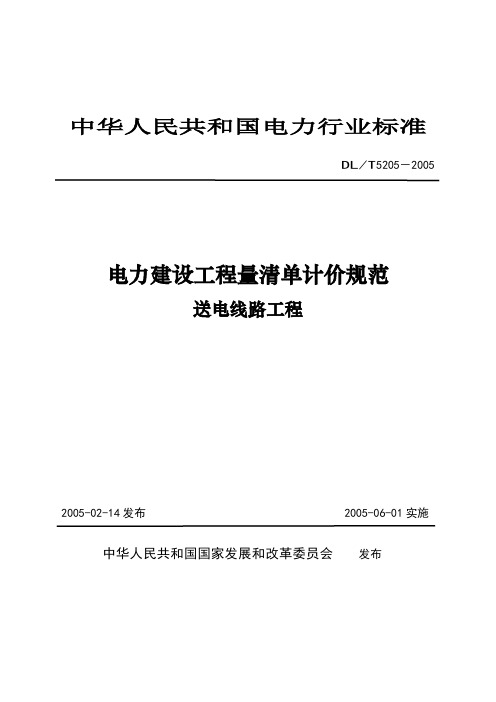

中华人民共和国电力行业标准DL/T5205－2005电力建设工程量清单计价规范送电线路工程2005-02-14发布2005-06-01实施中华人民共和国国家发展和改革委员会发布目录前言 (2)1 范围 (3)2 术语和定义 (4)3 工程量清单编制 (5)3.1 一般规定 (5)3.2 总说明 (5)3.3 分部分项工程量清单 (5)3.4 措施项目清单 (6)3.5 其他项目清单 (7)3.6 零星项目清单 (7)3.5 规费项目清单 (7)3.6 招标人采购材料表 (7)4 工程量清单计价 (8)5 工程量清单及其计价格式 (9)5.1 工程量清单格式 (9)5.2 工程量清单计价格式 (9)6 工程量清单计价项目与计算规则 (10)6.1 土石方基础工程 (10)6.2 杆塔工程 (13)6.3 架线及附件安装工程 (15)6.4 电缆工程 (18)附录A（规范性附录）项目编码规则 (23)附录B（规范性附录）工程量清单格式 (24)附录C（规范性附录）工程量清单计价格式 (33)附录D（资料性附录）土壤及岩石（普氏）分类表…………………………………………………略前言《电力建设工程量清单计价规范》为系列标准，由《火力发电厂工程》、《变电工程》和《送电线路工程》三个标准组成。
《电力建设工程量清单计价规范－送电线路工程》（以下简称本标准），是根据《国家发展改革委办公厅关于下达2004年行业标准项目计划的通知》（发改办工业[2004]872号）文的要求，遵照《中华人民共和国招投标法》、建设部令第107号《建设工程施工发包与承包及计价管理办法》，参照《建设工程工程量清单计价规范》GB50500-2003，结合电力建设工程的特点，本着国家宏观调控、市场竞争形成价格的原则制定的。
本标准在编制过程中，总结了我国电力行业送电线路工程计价方法和招、投标工作的经验，并借鉴了国外工程量清单计价的通用做法。
本标准的附录A、附录B、附录C为规范性附录，附录D为资料性附录。
Q/CSG 中国南方电网有限责任公司企业标准Q/CSG 1 0017.1-2007110kV～500kV送变电工程质量检验及评定标准第1部分：送电工程2007- 03 - 30 发布 2007- 05 - 01 实施中国南方电网有限责任公司发布目次前言1 范围 (1)2 规范性引用文件 (1)3 基本规定 (3)4 工程质量检评范围划分 (5)5 工程质量验评程序和组织 (6)6 工程质量验评标准及检查方法 (7)7 原材料及器材检验 (22)附录A(规范性附录)复测、分坑、验槽及杆塔号对照表 (26)附录B(规范性附录)线路工程施工质量检查及评级记录表 (31)附录C(规范性附录)送电线路工程施工质量评级统计表 (62)附录D(规范性附录)施工记录表填写的总体说明 (64)前言中国南方电网有限责任公司《110kV～500kV送变电工程质量检验及评定标准》的编制，是公司为贯彻国家“百年大计，质量第一”方针，努力实现公司“打造经营型、服务型、一体化、现代化的国内领先、国际著名企业”的战略目标，加强电网建设工程质量采取的重要措施。
该标准的实施，为南方电网建设工程质量检验、验收和评定的规范化和标准化工作提供了统一的技术支撑。
在今后一段时期，该标准将对提高电网建设工程质量水平，对建设南方现代化强大电网具有重要的指导和促进作用。
中国南方电网有限责任公司《110kV～500kV送变电工程质量检验及评定标准》共分为3个部分，第1部分为送电工程，第2部分为变电电气工程，第3部分上册为变电土建工程施工验收、下册为变电土建工程施工记录。
中国南方电网有限责任公司《110kV～500kV送变电工程质量检验及评定标准》的编制，是在对南网五省（区）送变电行业和对上海、北京、浙江、甘肃等送变电企业调研基础上，依据国家建设工程质量及电力行业相关标准，在充分总结并吸收送变电行业，尤其是南方电网五省（区）各送变电施工企业丰富和有效的施工管理、施工工艺及施工质量经验的基础上，在南网五省（区）公司系统广泛征意见，经公司系统有关质量管理专业人员科学、严谨的编制而成，几经讨论、修改后提出送审稿，最终通过了由中国南方电网公司邀请北京、上海、浙江送变电公司及公司系统质量管理方面的专家和技术人员组成评审组严格、认真、务实的审查。
目录1.适用范围 (1)2. 编写依据 (1)3. 作业流程 (2)3.1作业（工序）流程图 (2)3.2 工序安排 (2)4. 安全风险辨析与预控 (3)5. 作业准备 (10)5.1 人员配备 (10)5.2 主要工器具及仪器仪表配置 (10)6．作业方法 (11)6.1施工准备： (11)6.2.1 跨越架搭设 (11)6.2.2 牵张场地布置 (13)6.2.3 放线滑车悬挂 (13)6.2.4 导引绳展放 (14)6.2.5 牵引绳及导地线展放 (14)6.2.6 导地线连接 (15)6.2.7 导地线紧线 (15)6.2.8 平衡挂线 (16)7. 质量控制措施及检验标准 (17)7．1质量控制措施 (17)7.2质量控制表单 (18)7.3检验标准 (18)1.适用范围本作业指导书适张力架线施工作业。
2. 编写依据表2-1 引用标准及规范名称3. 作业流程3.1作业（工序）流程图3.2 工序安排4. 安全风险辨析与预控4.1 架线施工作业前，施工项目部根据该项目作业任务、施工条件，参照《电网建设施工安全基准风险指南》（下简称《指南》）开展针对性安全风险评估工作，形成该任务的风险分析表。
4.2 按《指南》中与人工挖孔桩基础作业相关联的《电网建设安全施工作业票》（编码：SDXL-ZW-09-01～ 07/07），结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。
4.3 施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。
4.4 安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用 10天，超过 10天须重新办理作业票，在工作完成后上交项目部保存备查。
表4-1 安全风险辨析及预控措施检查表5. 作业准备5.1 人员配备5.2 主要工器具及仪器仪表配置6．作业方法6.1施工准备：6.1.1 技术资料：设计图纸、施工规范、安全措施、施工方案；6.1.2 人员组织：技术负责人、施工负责人、安全质量负责人和技能人员；6.1.3 机具的准备：按施工要求准备机具并对其性能及状态进行检查和维护；6.1.4 施工材料准备：导地线、绝缘子、压接管、金具螺栓等。
XX线路安装防鸟设施工程施工方案编制人：审批人：编制单位：XXX电力安装有限公司2014 年09 月17日编制目录一、工程概况 (2)二、施工方案安全风险评估 (2)三、施工组织措施 ............................................ 错误!未定义书签。
四、施工总体计划 (6)五、施工流程 (8)六、停电施工作业计划 (12)七、现场勘查表 (13)八、施工临时设施 (14)九、人力配置及培训 (14)十、施工技术措施、过程控制及验收要求 (15)十一、施工安全措施 (15)十二、现场文明施工与环境保护 (18)十三、应急预案及措施 (18)十四、人员变更情况表 (21)十五、工器具变更情况表 (21)一、工程概况（一）编制依据（所属项目和内容简介）根据《XX线路安装防鸟设施工程施工方案施工合同》的要求，为确保该工程能有序开展，按期、安全完成，我公司特拟定本施工方案，整个施工过程将严格按本施工方案进行。
（二）施工执行标准（本工程施工和验收依据的标准）（三）工程概况本工程对XX供电局管辖的XX线N33-N37安装防鸟装置：风力驱鸟器50套，防鸟刺15套。
本工作地段中，XX线路同塔双回架设。
工作期间，需办理100kV线路第二种工作票，进行不停电作业。
（四）施工图纸（本方案的现场施工使用的图册）（五）施工地点（本方案的详细工作地点）施工工期： 2014 年月日至 2014年月日。
工程计划总工作日：日。
（七）主要安装设备（主要设备型号）（一）主要风险概述（对施工全过程风险进行评估，并且根据风险评估结果制订组织、安全、技术措施。
）本次110kV莆塘甲线等线路安装防鸟设施工程工作存在人身安全、设备安全、电网安全的风险隐患：三、施工组织措施（一）组织机构关系图（可根据各工程规模设置组织机构）（二）管理职责及权限（可根据各项目职能人员设置情况编制）：1、项目经理（1）代表项目部与业主联系，在合同条款规定的范围内对承包工程的实施管理全面负责；并遵守国家和地方的各项法律和政策，维护本单位的信誉和利益，严格履行合同。
表5.1工程编号验收单位及验评范围施工单位单分分位部项工工工程程程1112345212345678工程项目名称性质主变压器系统设备安装主变压器安装主变压器本体安装主变压器检查主要主变压器附件安装主变压器注油及密封试验主要主变压器整体检查主要班组主变压器系统附属设备安装中性点隔离开关安装中性点电流互感器中性点避雷器安装支柱绝缘子安装中性点母线安装中性点消弧线圈安装控制柜及端子箱安装二次回路检查及接线✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔设业计主✔✔启委会验收组✔✔✔✔✔✔✔✔✔表号Q/CSG 表2-1Q/CSG 表2-1.1Q/CSG 表2-1.1.1Q/CSG 表2-1.1.2Q/CSG 表2-1.1.3Q/CSG 表2-1.1.4Q/CSG 表2-1.1.5Q/CSG 表2-1.2Q/CSG 表2-1.2.1Q/CSG 表2-1.2.2Q/CSG 表2-1.2.3Q/CSG 表2-1.2.4Q/CSG 表2-1.2.5-1Q/CSG 表2-1.2.5-2Q/CSG 表2-1.2.6Q/CSG 表2-1.2.7Q/CSG 表2-1.2.8备注每台为一分项每台为一分项每台为一分项每台为一分项每台为一分项每组为一分项每组为一分项每组为一分项每组为一分项每组为一分项每组为一分项每一个为一分项每一个为一分项✔✔✔✔✔✔✔✔✔✔✔✔✔单目项位部监理单位公司施工队项目部工程编号验收单位及验评范围施工单位单分分位部项工工工程程程10211232123 31123452工程项目名称性质主变压器带电试运主要保护、控制及直流设备安装主控、继电器室设备安装控制、保护屏安装整流逆变类盘柜安装二次回路检查及接线蓄电池组安装蓄电池台架、屏柜安装蓄电池安装蓄电池充、放电主要×××k V 配电装置安装主母线及旁路母线安装绝缘子串安装支柱绝缘子安装软母线安装管形母线安装接地隔离开关安装电压互感器及避雷器安装✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔设业计主✔✔启委会验收组✔✔✔✔✔✔✔✔✔✔表号Q/CSG 表每台为一分部2-1.10Q/CSG 表2-2Q/CSG 表每一小室为一分2-2.1 部Q/CSG 表2-2.1.1Q/CSG 表2-2.1.2Q/CSG 表2-2.1.3Q/CSG 表2-2.2Q/CSG 表2-2.2.1Q/CSG 表2-2.2.2Q/CSG 表2-2.2.3每列为一分项每列为一分项每列为一分项每列为一分项每组为一分项每组为一分项Q/CSG2-3Q/CSG2-3.1表每一电压等级为一单位表Q/CSG 表2-3.1.1Q/CSG 表2-3.1.2Q/CSG 表2-3.1.3每档为一分项每组为一分项每档为一分项Q/CSG 表每组母线为一分2-3.1.4 项Q/CSG 表每组为一分项2-3.1.5Q/CSG 表2-3.2主要主要备注✔✔单目项位部监理单位公司项目部施工队班组工程编号验收单位及验评范围施工单位单分分位部项工工工程程程12345673123工程项目名称性质班组避雷器安装✔互感器安装主要✔隔离开关安装✔支柱绝缘子安装✔引下线及设备连线安装✔端子箱安装✔二次回路检查及接线✔×××kV 进出线(含母联、分段及旁路)间隔安装隔离开关安装主要✔断路器安装电流互感器的安装✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔设业计主✔✔✔✔✔✔✔✔✔表号Q/CSG 表2-3.2.1Q/CSG 表2-3.2.2-1每组为一分项Q/CSG 表2-3.2.2-2Q/CSG 表2-3.2.3Q/CSG 表2-3.2.4Q/CSG 表2-3.2.5Q/CSG 表2-3.2.6Q/CSG 表2-3.2.7每组为一分项每组为一分项每间隔为一分项每一个为一分项每一个为一分项Q/CSG 表每回/串为一分2-3.3 部Q/CSG 表每组为一分项2-3.3.1Q/CSG 表2-3.3.2-1Q/CSG 表2-3.3.2- 每组为一分项2Q/CSG 表2-3.3.2-3Q/CSG 表2-3.3.3-1每组为一分项Q/CSG 表2-3.3.3-2每组为一分项主要✔备注启委会验收组监理单位项目部公司单目项位部施工队工程编号验收单位及验评范围施工单位单分分位部项工工工程程程45678910114123 工程项目名称避雷器安装穿墙套管安装支柱绝缘子安装母线安装引下线及设备连线安装电压互感器安装端子箱安装二次回路检查接线×××kV 配电柜安装配电柜安装硬母线安装真空断路器检查性质班组✔✔✔主要✔✔✔✔✔✔主要✔主要✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔设业计主✔✔✔✔✔✔✔✔表号Q/CSG 表2-3.3.4Q/CSG 表2-3.3.5Q/CSG 表2-3.3.6Q/CSG 表2-3.3.7-1Q/CSG 表2-3.3.7-2Q/CSG 表2-3.3.8Q/CSG 表2-3.3.9-1Q/CSG 表2-3.3.9-2Q/CSG 表2-3.3.10Q/CSG 表2-3.3.11Q/CSG 表2-3.4Q/CSG 表2-3.4.1-1Q/CSG 表2-3.4.1-2Q/CSG 表2-3.4.2Q/CSG 表2-3.4.3备注每组为一分项每组为一分项每组为一分项每组为一分项每间隔为一分项每组为一分项每一个为一分项每一个为一分项每台为一分项每段为一分项每台为一分项施工队监理单位单目项位部启委会验收组公司项目部工程编号验收单位及验评范围施工单位单分分位部项工工工程程程451234104112321工程项目名称二次回路检查接线限流电抗器安装母线安装穿墙套管安装限流电抗器安装支柱绝缘子安装×××k V 配电装置带电试运行×××k V封闭式组合电器安装×××k V封闭式组合电器检查安装基础检查及设备支架安装封闭式组合电器本体检查安装电压互感器、避雷器安装×××k V封闭式组合电器配套设备安装电压(电流)互感器安装性质主要主要主要主要主要✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔设业计主✔✔启委会验收组✔✔✔✔✔✔✔✔表号Q/CSG 表2-3.4.4Q/CSG 表2-3.5Q/CSG 表2-3.5.1Q/CSG 表2-3.5.2Q/CSG 表2-3.5.3Q/CSG 表2-3.5.4每列为一分项每段为一分项每组为一分项每组为一分项每组为一分项Q/CSG 表每电压侧为一分2-3.10 部工程Q/CSG 表2-4Q/CSG 表2-4.1Q/CSG 表每单元为一分项2-4.1.1Q/CSG 表每单元为一分项2-4.1.2Q/CSG 表2-4.1.3-1Q/CSG每组为一分项表2-4.1.3-2Q/CSG 表2-4.2Q/CSG 表2-4.2.1-1每组为一分项Q/CSG 表2-4.2.1-2备注施工队公司单目项位部监理单位项目部班组工程编号验收单位及验评范围施工单位单分分位部项工工工程程程23431210511221233110工程项目名称避雷器安装引下线及设备连线安装悬式绝缘子串安装×××k V封闭式组合电器控制设备安装控制柜及端子箱安装二次回路检查及接线×××k V封闭式组合电器带电试运行站用配电装置安装站用变压器安装油浸变压器安装干式变压器安装站用低压配电装置安装低压配电盘安装硬母线安装二次回路检查接线网栏安装网栏安装检查站用低压配电装置带电试运性质主要主要主要主要✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔设业计主✔✔启委会验收组✔✔✔✔✔✔✔✔✔✔表号Q/CSG 表2-4.2.2Q/CSG 表2-4.2.3Q/CSG 表2-4.2.4Q/CSG 表2-4.3Q/CSG 表2-4.3.1Q/CSG 表2-4.3.2Q/CSG 表2-4.10Q/CSG 表2-5Q/CSG 表2-5.1Q/CSG 表2-5.1.1Q/CSG 表2-5.1.2Q/CSG 表2-5.2Q/CSG 表2-5.2.1Q/CSG 表2-5.2.2Q/CSG 表2-5.2.3Q/CSG 表2-5.3Q/CSG 表2-5.3.1Q/CSG 表2-5.10备注每组为一分项每间隔为一分项每档为一分项每一个为一分项每一个为一分项每台为一分项每台为一分项每列为一分项每段为一分项每列为一分项每套为一分项施工队监理单位单目项位部公司项目部班组工程编号验收单位及验评范围施工单位单分分位部项工工工程程程61123212345678910 工程项目名称无功补偿装置安装干式电抗器安装干式电抗器安装硬母线安装引下线及设备连线安装油浸电抗器安装油浸电抗器本体安装油浸电抗器器身检查油浸电抗器附件安装油浸电抗器注油及密封试验油浸电抗器整体检查中性点电抗器安装中性点母线安装引下线及设备连线安装控制柜及端子箱安装二次回路检查及接线性质主要主要主要主要✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔设业计主✔✔启委会验收组✔✔✔✔✔✔✔✔✔✔✔✔✔✔表号Q/CSG 表2-6Q/CSG 表2-6.1Q/CSG 表2-6.1.1Q/CSG 表2-6.1.2Q/CSG 表2-6.1.3Q/CSG 表2-6.2Q/CSG 表2-6.2.1Q/CSG 表2-6.2.2Q/CSG 表2-6.2.3Q/CSG 表2-6.2.4Q/CSG 表2-6.2.5Q/CSG 表2-6.2.6Q/CSG 表2-6.2.7-1Q/CSG 表2-6.2.7-2Q/CSG 表2-6.2.8Q/CSG 表2-6.2.9Q/CSG 表2-6.2.10备注每组为一分项每组为一分项每间隔为一分项每台为一分项每台为一分项每台为一分项每台为一分项每台为一分项每台为一分项每组为一分项每间隔为一分项每一个为一分项每一个为一分项单目项位部公司班组项目部监理单位施工队工程编号验收单位及验评范围施工单位单分分位部项工工工程程程312345411071121312工程项目名称组电容器组安装电容器组安装放电线圈安装接地隔离开关安装硬母线安装引下线及设备连线安装网栏安装网栏安装检查电容器组带电试运行油浸式电抗器带电试运行主要全站电缆施工电缆管配制及敷设电缆管配制及敷设电缆支架安装电缆支架安装电缆敷设电缆敷设光缆敷设施工队✔✔✔✔✔✔✔✔✔✔项目部✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔监公理单司位✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔设业计主✔✔启委会验收组✔✔✔✔✔✔✔✔✔表号Q/CSG 表2-6.3Q/CSG 表每组为一分项工2-6.3.1 程Q/CSG 表每组为一分项工2-6.3.2 程Q/CSG 表每组为一分项工2-6.3.3 程Q/CSG 表每组为一分项工2-6.3.4 程Q/CSG 表每间隔为一分项2-6.3.5 工程Q/CSG 表2-6.4Q/CSG 表每套为一分项工2-6.4.1 程Q/CSG 表每组为一分部工2-6.10-1 程Q/CSG 表每组为一分部工2-6.10-2 程Q/CSG 表2-7Q/CSG 表2-7.1Q/CSG 表每一个电压等级区 2-7.1.1 域为一分项Q/CSG 表2-7.2Q/CSG 表每一个电压等级区 2-7.2.1 域为一分项Q/CSG 表2-7.3Q/CSG 表每一个电压等级区 2-7.3.1 域为一分项Q/CSG 表每一个电压等级区2-7.3.2 域为一分项性质主要备注班✔✔✔✔✔✔✔✔✔✔单目项位部工程编号验收单位及验评范围施工单位单分分位部项工工工程程程3412516171 811212工程项目名称直埋电缆敷设电力电缆终端及中间接头制作安装电力电缆终端制作及安装电力电缆中间接头制作安装控制电缆终端制作安装控制电缆终端制作安装35kV 及以上电压等级电缆路线35kV 及以上电压等级电缆路线敷设电缆防火与阻燃电缆防火与阻燃全站防雷及接地装置安装避雷针及引下线安装避雷针及引下线安装接地装置安装屋外接地装置安装屋内接地装置安装性质主要主要主要主要主要班组✔✔✔✔✔✔✔✔✔施工队✔✔✔✔✔✔✔✔✔项目部✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔监公理单司位✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔设业计主✔✔✔✔启委会验收组✔✔✔✔✔✔✔✔表号Q/CSG 表每根电缆为一分2-7.3.3 项Q/CSG 表2-7.410kV 以下每一个电压等级为一分项，Q/CSG 表10kV 每根为一分2-7.4.1项, 10kV 以上每接头/终端为一分项Q/CSG 表每一个接头为一个2-7.4.2 分项Q/CSG 表2-7.5Q/CSG 表每一个电压等级区 2-7.5.1 域为一分项Q/CSG 表2-7.6Q/CSG 表每根为一个分项2-7.6.1Q/CSG 表2-7.7Q/CSG 表每一个电压等级区 2-7.7.1 域为一分项Q/CSG 表2-8Q/CSG 表2-8.1Q/CSG 表每支为一分项2-8.1.1Q/CSG 表2-8.2Q/CSG 表每一个电压等级区 2-8.2.1 域为一分项Q/CSG 表每一个附属间为一2-8.2.2 分项备注单目项位部合作协议书甲方： (以下简称甲方) 乙方：身份证号码 (以下简称乙方)鉴于乙方运用其方面的专业技术和管理经验为甲方进一步提高公司技术水平和经济效益，经双方友好商议，双方允许甲方以干股的方式对乙方进行奖励和激励。
1、WHS策划控制依据《基建工程质量控制作业标准(WHS)》（2011年版）、《110～500kV送变电工程质量检查及评定标准（Q/CSG 1 0017.1-2007）》、《广东电网公司电网建设质量控制标准》对本工程进行WHS策划控制，110kV连滩至南乡线路工程（一标），铁塔共34基，耐张段11个，线路全长13.964km。
见证点共162处，停工待检点71处，旁站点122处。
二、具体实施内容1、工程质量WHS控制点的设置原则1.1 质量控制点的设置以现行国家或行业工程施工质量验收规范、工程施工及验收规范中规定应检查的项目为依据。
1.2 对产品的适用性（性能、精度、寿命、可靠性、安全性等）有严重影响的关键质量特性、关键部位和重要影响因素应设置质量控制点。
1.3 对工艺有严格要求、对下道工序的工作有严重影响的关键部位或工序应设置质量控制点。
1.4 所有隐蔽工程都是设置为质量控制点。
1.5 对质量不稳定、容易出现不合格品的环节，应设置质量控制点。
1.6 可能对生产安全有严重影响的关键项目设置质量控制点。
2 工程质量WHS控制点设置类型2.1根据施工中各工序的质量控制点对工程最终质量影响的重要程度及不同的质量控制类型，将质量控制点的类型划分为见证点（W）、停工待检点（H）、旁站点（S）三种类型。
2.2工程质量WHS控制点设置表前控项目部分共设置H点13个；本工程共设置质量WHS控制点（质量控制标准）355个，包括W点162个、H点71个、S 点122个。
3 工作程序要求3.1工程质量WHS控制点设置表审批工程开工前，由施工项目部编制工程质量检验及评定范围项目划分表提交监理项目部，各单位根据已审批的质量检验及评定项目划分范围，编制各单位工程质量WHS控制点设置表。
设置表由监理项目部组织业主、勘察、设计、施工项目部有关人员会审，经业主项目部批准，作为工程项目质量WHS控制点设置计划。
经审批的质量控制点设置表作为质量控制、工程验收、质量监督检查的依据文件之一，在工程质量控制全过程中实施。
第 2 部分：变安装主变压器安装作业指导书编码：BDDQ-ZW-01目次1 适用范围 (3)2 编写依据 (3)3 作业流程 (3)4 安全风险辨析与预控 (4)5 作业准备 (5)6 作业方法 (5)7 质量控制措施及检验标准 (11)21 适用范围本作业指导书适用于 110～500kV 电压等级，频率为 50Hz 的油浸式主变压器和 500kV 油浸式电抗器的安装作业。
2 编写依据表2-1 编写依据序号引用资料名称1 GBJ 148—1990《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》2 GB 50150—2006《电气装置安装工程电气设备交接试验标准》3 DL 408—1991《电业安全工作规程（发电厂和变电所电气部分）》4 DL 5009.3—1997《电力建设安全工作规程（变电所部分）》5 Q/CSG 10001—2004《变电站安健环设施标准》6 Q/CSG 10007—2004《电力设备预防性试验规程》7 Q/CSG 10017.2—2007《110kV～500kV 送变电工程质量检验及评定标准第2 部分：变电电气安装工程》8 Q/CSG 11105.2—2008《南方电网工程施工工艺控制规范》9 《中国南方电网公司十项重点反事故措施》3 作业流程作业（工序）流程见图 3-1。
图3-1 作业（工序）流程图34 安全风险辨析与预控表4-1 工作前安全风险辨析及预控措施表序号安全风险预控措施检查结果1 施工前未进行安全技术交底施工前对施工人员进行安全技术交底2 施工人员违规操作岗前培训，现场悬挂操作规范，施工人员按章操作3 特种人员未持证上岗作业前检查特种作业人员上岗证件4 焊接作业触电电焊机的外壳必须可靠接地。
电焊机裸露的导电部位和转动部分必须装设防护罩。
焊钳及电焊导线的绝缘必须良好；雨天焊接作业应有防雨措施。
定期做好焊机维护检修，保持设备性能良好5电动工具漏电外壳、电源线绝缘良好，开关灵活，配置剩余电流动作保护插座。
10kV～500kV输变电及配电工程质量验收与评定标准第三册变电土建工程（上篇）1 总则1.1 为实现输变电及配电工程“基建和生产使用同一套验收标准”的管理要求，强化和落实业主项目部及启委会验收组的项目质量验收管控工作，保证工程质量，制定本标准。
1.2 本标准系中国南方电网公司《10～500kV输变电及配电工程质量验收与评定标准》(第三册：变电土建工程篇)，包括主控综合楼工程、继电保护室工程、配电装置室工程、水泵房与水池、消防小间工程、其它建筑物工程、500kV屋外配电装置工程、220kV屋外配电装置工程、110kV 屋外配电装置工程、35kV屋外配电装置工程、10kV屋外配电装置工程、主变区域工程、站区道路、电缆沟、照明及其他工程、站区给水、排水工程工程、围墙与大门工程、进站道路工程、场平工程等方面，规定了工程质量检验评定标准及检验方法。
本标准中，引用国家标准和相关行业标准中的强制性条文，以符号☆标注。
适用于中国南方电网有限责任公司所属110kV～500kV变电土建（新建、改建、扩建）工程的施工质量验收与评定，对其他电压等级的工程亦可参照执行。
1.3本标准的内容依据现行国家有关工程质量的法律、法规、管理标准、技术标准及电力行业有关标准编制。
1.4 工程参建单位和生产运行单位所开展的基建工程质量验收工作应依据本标准执行。
1.5 本标准中的施工质量检查、验收和单位工程质量评定除应执行本标准的规定外，尚应符合国家现行有关强制性标准的规定。
1.6本标准中的质量验收表单均为通用性表单，如在使用过程中，遇到有关新设备、新材料、新工艺、新方法等带来的质量验收表单无法适用的情况，施工单位可依据设计资料和厂家供货技术资料以及相关的技术标准自行制定质量验收表单，但使用前需要报监理单位审核，建设单位审批。
1.7 施工单位内部质量检验应采用三级检验制度1.7.1施工队(班)对所施工的分项工程应进行100%的质量自检。
Q/CSG 中国南方电网有限责任公司企业标准Q/CSG 1 0017.1-2007110kV～500kV送变电工程质量检验及评定标准第1部分：送电工程2007- 03 - 30 发布 2007- 05 - 01 实施中国南方电网有限责任公司发布目次前言1 范围 (1)2 规范性引用文件 (1)3 基本规定 (3)4 工程质量检评范围划分 (5)5 工程质量验评程序和组织 (6)6 工程质量验评标准及检查方法 (7)7 原材料及器材检验 (22)附录A(规范性附录)复测、分坑、验槽及杆塔号对照表 (26)附录B(规范性附录)线路工程施工质量检查及评级记录表 (31)附录C(规范性附录)送电线路工程施工质量评级统计表 (62)附录D(规范性附录)施工记录表填写的总体说明 (64)前言中国南方电网有限责任公司《110kV～500kV送变电工程质量检验及评定标准》的编制，是公司为贯彻国家“百年大计，质量第一”方针，努力实现公司“打造经营型、服务型、一体化、现代化的国内领先、国际著名企业”的战略目标，加强电网建设工程质量采取的重要措施。
该标准的实施，为南方电网建设工程质量检验、验收和评定的规范化和标准化工作提供了统一的技术支撑。
在今后一段时期，该标准将对提高电网建设工程质量水平，对建设南方现代化强大电网具有重要的指导和促进作用。
中国南方电网有限责任公司《110kV～500kV送变电工程质量检验及评定标准》共分为3个部分，第1部分为送电工程，第2部分为变电电气工程，第3部分上册为变电土建工程施工验收、下册为变电土建工程施工记录。
中国南方电网有限责任公司《110kV～500kV送变电工程质量检验及评定标准》的编制，是在对南网五省（区）送变电行业和对上海、北京、浙江、甘肃等送变电企业调研基础上，依据国家建设工程质量及电力行业相关标准，在充分总结并吸收送变电行业，尤其是南方电网五省（区）各送变电施工企业丰富和有效的施工管理、施工工艺及施工质量经验的基础上，在南网五省（区）公司系统广泛征意见，经公司系统有关质量管理专业人员科学、严谨的编制而成，几经讨论、修改后提出送审稿，最终通过了由中国南方电网公司邀请北京、上海、浙江送变电公司及公司系统质量管理方面的专家和技术人员组成评审组严格、认真、务实的审查。
中国南方电网有限责任公司《110kV～500kV送变电工程质量检验及评定标准》是一部有突破、创新，又结合实际操作性及高水平的工程质量验收、检验和评定标准。
本标准有7个突出点：（1）在检验项目中，增加推荐值。
其质量标准比行业标准更加严格，其推荐值比合格级标准一般提高了30％，体现了质量改进的PDCA循环理念。
（2）增加单位工程、分项目工程质量关注点，其是目前认为的工程质量关键点和薄弱点，体现了对工程质量高度负责的态度，是质量管理和工程验收经验的综合。
（3）有明确的三级检验、验收百分比。
（4）对送电工程的10个术语进行准确定义，体现了质量管理工作达成的共识。
（5）对变电工程增加了重点分项工程的签证记录。
（6）变电电气安装各单位工程自成体系，方便以后记录的查找。
（7）把《中国南方电网公司十项重点及事故措施》的要求融入在标准中，体现了基建为电网安全运行提供保障和服务的思想。
中国南方电网有限责任公司《110kV～500kV送变电工程质量检验及评定标准》的编制，是由中国南方电网有限责任公司组织贵州送变电工程公司、广东省输变电工程公司、云南省送变电工程公司、广东省电力第一工程局、广西送变电建设公司相关质量专业人员共同编制完成。
在编制过程中，各专业人员十分注重其在工程建设中的实用性和操作性的要求，力求做到结合南方电网工程建设实际，适度超前目前工程建设一般标准。
李庆林、蔡新华、张丽群和丁小明等专家为本标准的编制提出了很好的建议和意见，在此表示感谢。
本标准执行中遇到具体问题，请及时向中国南方电网有限责任公司计划发展部工程处反馈。
有关意见及建议请发邮件至：chenxm@。
中国南方电网有限责任公司二○○七年二月二十八日Q/CSG 10017.1—2007110kV～500kV送变电工程质量检验及评定标准第1部分：送电工程Q/CSG 10017.1—20071 范围1.0.1 本标准系中国南方电网公司《110～500kV送变电工程质量检验及评定标准》(第1部分：送电线路工程篇)，包括土石方工程、基础工程、杆塔工程、架线工程、接地工程、线路防护设施与原材料及器材检验等方面，规定了质量检验评定标准及检验方法。
1.0.2 本标准适用于110kV～500kV交流和直流架空电力线路新建、改建、扩建工程的施工质量检验和评定，对其他电压等级的工程亦可参照执行。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB 175 硅酸盐水泥、普通硅酸盐水泥GB 772 高压绝缘子瓷件技术条件GB 1001 盘形悬式绝缘子技术条件GB 1499 钢筋混凝土用热带肋钢筋GB 2314 电力金具通用技术条件GB 2694 输电线路铁塔制造技术条件GB 4623 环形预应力混凝土电杆GB 9329 铝合金绞线及钢芯铝合金绞线GB 13013 钢筋混凝土用热轧光圆钢筋GB 50026 工程测量规范GB 50119 混凝土外加剂应用技术规范GB 50164 混凝土质量控制标准GB 50204 混凝土结构工程施工质量验收规范GB 50205 钢结构工程施工质量验收规范GB 50233 110～500kV架空送电线路施工及验收规范GB 50300 建筑工程施工质量验收统一标准GB 50319 建设工程监理规范GBJ 107 混凝土强度检验评定标准GB/T 1179 圆线同心绞架空导线GB/T 2338 架空电力线路间隔棒技术条件和试验方法GB/T 2315 电力金具标称破坏荷载系列及连接型式尺寸GB/T 2317 电力金具验收规则，标志与包装GB/T 4056 高压线路悬式绝缘子连接结构和尺寸GB/T 5075 电力金具名词术语Q/CSG 10017.1—2007GB/T 7253 盘形悬式绝缘子串元件尺寸与特性DL/T 436 高压直流架空送电线路技术导则DL/T 612 交流电气装置的接地DL/T 696 软母线固定金具DL/T 758 接续金具DL/T 759 连接金具DL/T 763 架空线路用预绞式金具技术条件DL/T 764.1 电力金具专用紧固件六角带销孔螺栓DL/T 764.2 电力金具专用紧固件闭口销DL/T 764.4 输电线路铁塔及电力金具紧固用冷锻热镀锌螺栓与螺母DL/T 768.1 电力金具制造质量可锻铸铁件DL/T 768.3 电力金具制造质量冲压件DL/T 768.4 电力金具制造质量球墨铸铁件DL.T 768.5 电力金具制造质量铝制件DL/T 768.6 电力金具制造质量焊接件DL/T 768.7 电力金具制造质量钢铁件热镀锌层DL/T 782 110kV及以上送电工程启动及竣工验收规程DL/T 832 光纤复合架空地线DL/T 864 标准电压高于1000V交流架空线路复合绝缘子使用导则DL/T 3428 架空绞线用镀锌钢线DL/T 5049 架空送电线路大跨越工程勘测技术规定DL/T 5092 110～500kV架空电力线路设计技术规程DL/T 5122 500kV架空送电线路勘测技术规程DL/T 5154 架空送电线路杆塔结构设计技术规定DL/T 5168 110kV～500kV架空电力线路工程施工质量及评定规程JGJ 工业与民用建筑灌注桩基础设计与施工规范JGJ 18 钢筋焊接及验收规程JGJ 52 普通混凝土用砂质量标准及检验方法JGJ 53 普通混凝土用碎石或卵石质量标准及检验方法JGJ 63 混凝土拌合用水标准JGJ 94 建筑桩基技术规范JGJ 104 建筑工程冬期施工规程JGJ 106 建筑基桩检测技术规范JGJ/T 55 普通混凝土配合比设计技术规程SDJ 226 架空送电线路导线及避雷线液压施工工艺规程(试行)SDJJS2 超高压架空输电线路张力架线施工工艺导则JB/T 9678 盘形悬式玻璃件外观质量TB 5892 高压线路用有机复合绝缘子技术条件YB/T 124 铝包钢绞线Q/CSG 10017.1—2007 YB/T 5004 镀锌钢绞线建标〔2006〕102号工程建设标准强制性条文(电力工程部分)3 基本规定3.1 术语3.1.1 检验：对检验项目中的性能进行量测、检查、试验等，并将结果与标准规定要求进行比较，以确定每项性能是否合格所进行的活动。
3.1.2 验收：在施工单位自行质量检查评定的基础上，参与建设活动的有关单位共同对隐蔽工程、分部工程、单位工程的质量进行抽样复验，根据相关标准以书面形式对工程质量达到合格与否做出确认。
3.1.3 进场验收：对进入施工现场的材料、构配件、设备等按相关标准规定要求进行检验，对产品达到合格与否做出确认。
3.1.4 见证取样检测：在监理单位或建设单位监督下，由施工单位有关人员现场取样，并送至具备相应资质的检测单位所进行的检测。
3.1.5 三级检验：施工单位对工程施工质量所进行的自检、复检和抽检的检验活动。
3.1.6 转序验收：分部工程完成后,通过工程项目监理(建设单位)组织的工程质量中间验收，经检验合格后同意转入下道工序的施工。
3.1.7 观感质量：通过观察和必要的量测所反映的工程外在质量。
3.1.8 总体质量：工程的特性总和，包括符合规范标准、设计规定和合同约定的要求。
3.1.9 返修：对工程不符合标准规定的部位采取整修等措施。
3.1.10 返工：对不合格的工程部位采取的重新制作、重新施工等措施。
3.2 工程施工质量验收工程施工质量应按下列要求进行验收：3.2.1 工程施工质量应符合相关专业验收规范的规定。
3.2.2 工程施工质量应符合工程勘察、设计文件要求。
3.2.3 参加工程施工质量验收的各方人员应具备相应的资格。
3.2.4 工程施工质量分为组塔前(基础工程)、架线前(杆塔工程)、投运前(架线工程)的三个阶段进行验收。
3.2.5 工程施工质量的验收应在施工单位自行检查评定的基础上进行。
3.2.6 隐蔽工程在隐蔽前应由施工单位通知有关单位进行验收，并应形成验收文件。
3.2.7 涉及结构安全的试块、试件以及有关材料，应按规定进行见证取样检测。
3.2.8 对涉及结构安全和使用功能的重要分部工程应进行抽样检测。
