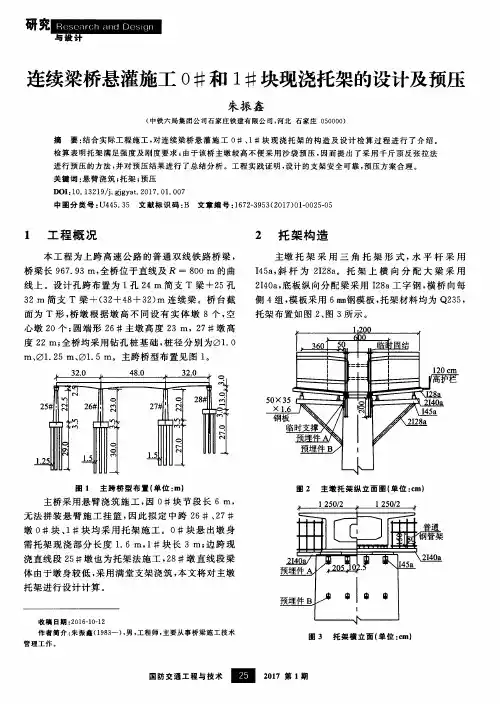

连续梁0号块托架水袋预压

跨路连续梁0#块预压方案为指导56米连续梁施工测量，保证0#块预压施工的准确性，特制定本方案。

二、适用范围本方案适用于京沪高速铁路土建工程x 标段x 工区x 作业区56米连续梁0#块预压施工测量。

三、 测量依据1. 勘测设计院提供的CPI 、CPII 控制点之点记及成果2. 《xx 特大桥xxx 东桥段》施工图设计3. 本施工段落提供的施工组织设计4. 《新建铁路工程测量规范》TB10101-99、《精密工程测量规范》GB/T15314-94、《全球定位系统（GPS ）测量规范》GB/T18314-2001、《客运专线无渣轨道铁路工程测量暂行规定》铁建设[2006]189号，《客运专线无砟轨道铁路工程施工质量验收暂行标准》铁建设[2007]85号。

四、组织机构及测量设备1. 组织机构2.测量仪器 ： 苏光（DSZ2+FS1）（0.5mm/km ）自动安平水准仪1台五、概述： 副经理； 经理：总工：测量队长：现场测量组： 复核、分析小组：对支架进行预压以便获取支架弹性变形和非弹性变形量，为连续箱梁底模设置预抬值提供依据。

预压平面位置及荷载与测点的布置见附图。

六、加载及卸载顺序：按荷载总重的0→25%→75%→125%→0进行加载及卸载，并测得各级荷载下的测点的变形值。

七、预压时间：荷载施加125%后，前三个小时每小时观测一次，以后每三小时观测一次，并测量各测点数据；压重24小时后，再次测量各测点数据。

八、观测方法：按照加载及卸载步骤分别测得各级荷载下的模板下沉量，并在卸载后全面测得各测点的回弹量。

九、预压方法：1.697#三角托架的预压采用千斤顶张拉精轧螺纹钢筋形式完成。

在承台上预埋JL32精轧螺纹钢筋，接长精轧螺纹钢后联接钢凳，在三角托架上通过钢凳将精轧螺纹钢筋联接好，在承台上用千斤顶张拉三角托架上联接下来的精轧螺纹钢筋达到预压效果。

见“三角托架预压示意图下图”。

a．计算荷载与试载方法56m跨悬浇梁0#块悬出部分2.6m，混凝土方量为40m3，按每方2.6T计算：40×2.6=104吨考虑模板荷载20吨。

xx大桥连续刚构0号块托架预压方案一、托架与模板构造托架是固定在墩身上部以承担0#块支架、模板、混凝土和施工荷载的重要受力结构，其设计荷载考虑：混凝土自重、模板支架重量、人群机具重量、风载、冲击荷载等，托架采取自支撑体系构件设计。

施工时按图纸要求在墩身混凝土浇筑时预埋好所需预埋的预埋件作为托架支点,要求预埋件位置准确无误,以利托架拼装时连接。

在托架上铺设钢横梁。

横梁上铺设挂篮纵梁，纵梁上铺设钢模，托架刚度经过严格的受力计算。

采用型钢加工，加工精度符合设计图纸要求。

具体0#托架的设计方案为：0号块托架采用三角形墩旁托架承重，托架通过与墩壁预埋钢板焊，承受竖向力，同时在墩内预埋对拉精轧螺纹承受由弯距产生的水平力，0号块模板采用钢模板，面板为6㎜钢板，纵肋采用[8槽钢，纵肋下采用[12.6b槽钢横向分配梁，[12.6b槽钢横向分配梁下纵向分配梁采用2[28b槽钢，立杆采用2[10槽钢（通过立杆高度进行调坡），立杆下垫 [12.6槽钢，纵向分配梁2[28b槽钢、立杆2[10槽钢及立杆下[12.6槽钢组成调坡桁架，采用焊接连接，三角桁架下横向分配大梁采用挂篮的前后下横梁2[32b或I32，托架采用2[20槽钢焊接。

其中横桥向每侧5片。

纵桥侧向每侧放置3片，用工字钢设置桥纵向分配梁，按照各向150cm的空间距离设置，直接支撑箱梁翼缘板部分的模板。

根据墩身宽度、梁底宽度和0#块悬出长度，以及施工操作空间需要，平台平面尺寸为15m×11m，附着墩身高度为4m（墩正面）与1.6m（墩侧面），为三角形桁架式托架。

每片托架分别由双肢槽钢[20b（墩正面）与I25b（墩侧面）组成，双肢之间设置节点联结，每片托架由水平杆、立杆、斜杆、撑杆组成。

每边悬出段由5片（墩正面）3片（墩侧面）托架组成，相互间由水平支撑、斜支撑联结成整体。

xx大桥0号块托架立面图二、预压试验前准备工作（1）托架所有零部件安装齐全，前上横梁、后下横梁及前下横梁安装锁定在0号块的托架上，锁定的吊杆均采用Φ32精轧螺纹钢，上下均采用2颗螺栓予以固定，通过锁定一方面真实的模拟了后续的混凝土施工的工况保证了力量传递的准确性，另一方面消除了其它外来荷载对预压过程的影响。

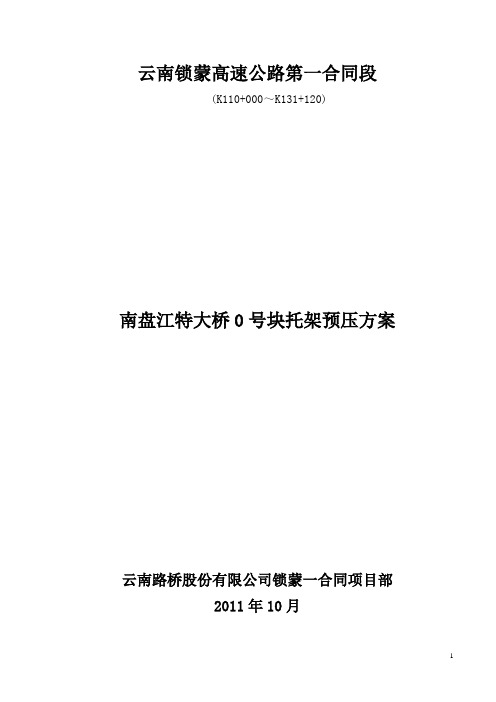

云南锁蒙高速公路第一合同段(K110+000～K131+120)南盘江特大桥0号块托架预压方案云南路桥股份有限公司锁蒙一合同项目部2011年10月南盘江特大桥0号块托架预压方案一、工程概况：1、南盘江特大桥0号块基本情况：南盘江特大桥主桥2#、3#墩0#块纵桥向总长12米，墩顶长9米，墩身前后悬臂长1.5米，0#块悬臂段底板平均宽为15.945m，厚度由1.1m变为1.08m；边腹板厚度为0.8m；中腹板厚度为0.6m；顶板厚度为0.28m，顶板宽度为27.3m。

结构示意图如下：2、南盘江特大桥0号块施工情况简介：南盘江特大桥0号块混凝土864m3，重2246.4T，采用墩顶托架现浇的方法施工，施工示意图如下。

南盘江特大桥0号块托架横桥向图根据施工图纸和现场实际情况，南盘江特大桥0号块箱梁分两次浇筑，第一次浇筑下部4.4m，第二次浇筑剩余上部1.4m。

第一次浇筑过程中，纵向悬臂部分现浇混凝土重量主要由横桥向托架承担，承担现浇混凝土重量约101T，第二次浇筑时，翼缘混凝土荷载全部由顺桥向托架承担，承担现浇混凝土重量约51.7T。

3、南盘江特大桥0号块托架情况简介：⑴、托架情况简介：托架是固定在墩身上部以承担0#块支架、模板、混凝土和施工荷载的重要受力结构，其设计荷载考虑：混凝土自重、模板支架重量、人群机具重量、冲击荷载等，托架采取自支撑体系构件设计。

施工墩身混凝土时，应严格按照托架设计图纸要求，预埋好作为托架支点的预埋件，预埋件位置应准确无误, 以利托架安装，并且受力情况与设计一致，不发生变化。

⑵、托架设计简介：0号块托架采用三角形墩旁托架承重，托架通过锚入墩身内承受竖向力，同时在墩内预埋预紧精轧螺纹钢承受由弯距产生的水平力。

其中横桥向每侧设3片托架，纵桥向每侧中部设置1片托架。

附着墩身高度为2.91m（墩正面）与1.39m（墩侧面）横桥向托架：横梁采用2[40b槽钢组成，斜杆采用2[25b槽钢组成，拉杆采用两个板厚为20mm、宽200mm的钢板组成，横桥向托架附着在墩身高度为2.91m（横桥向）。

中国铁建大桥工程局集团有限公司鲁南高速铁路临沂至曲阜段LQTJ-3标段（32+48+32）m连续梁0#块预压安全施工专项方案编制：审核：审批：中国铁建大桥工程局集团有限公司鲁南高铁LQTJ-3标项目经理部二○一七年四月中国铁建大桥工程局集团有限公司目录1、编制说明 (1)1.1 编制内容 (1)1.2 编制及计算依据 (1)2、工程概况 (1)3、托架预压方案 (2)3.1托架预压的目的 (2)3.2 托架方案的选择 (2)3.3 预压方案 (2)3.4 荷载计算 (3)4、主要施工方法及工艺要求 (4)4.1 工艺流程 (4)4.2 托架预压主要方法 (5)5、主要人员及施工机械设置配置 (8)5.1 人员配备 (8)5.2 机械设备 (8)6、关键工序及安全、质量控制 (8)6.1 施工注意事项 (8)6.2 质量管理制度 (9)7、施工安全重点部位、环节的安全要求及措施 (10)7.1 环境保护和水土保护要求及目标 (10)7.2 建立健全环境保护管理组织机构与保证体系 (10)7.3 组织保证措施 (10)7.4 制度保证措施 (11)中国铁建大桥工程局集团有限公司（32+48+32）m连续梁0#块预压安全施工专项方案1、编制说明1.1编制内容（32+48+32）m连续梁0#块托架预压施工方案。

1.2编制及计算依据⑴《铁路混凝土梁托架法现浇施工技术规程》TB10110-2011；⑵《铁路桥梁钢结构设计规范》TB10002.2-2005；⑶《建筑结构荷载规范》(GB50009-2012)；⑷《建筑结构可靠度设计统一标准》（GB50068）；⑸《铁路桥涵设计基本规范》(TB10002.1-2005)；⑹《混凝土结构设计规范》(GB 50010-2010)；⑺《钢结构设计规范》(GB50017-2003)；⑻《建筑施工模板安全技术规范》（JGJ 162-2008）；⑼《高速铁路桥涵工程施工技术指南》（铁建设[2010]41号）；⑽《无砟轨道预应力混凝土连续梁（悬臂浇筑施工）》（通桥（2015）-2368A-Ⅰ-1）。

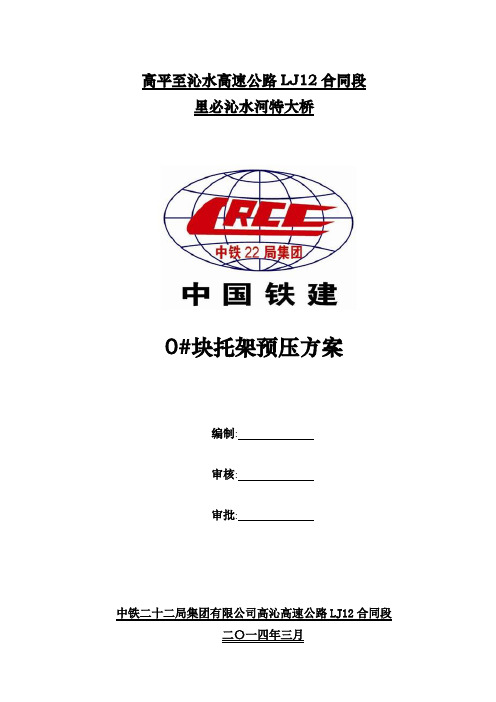

高平至沁水高速公路LJ12合同段里必沁水河特大桥0#块托架预压方案编制:审核:审批:中铁二十二局集团有限公司高沁高速公路LJ12合同段二〇一四年三月里必沁水河特大桥主桥钢构连续梁0#段托架预压方案一、工程概况里必沁水河特大桥位于沁水县龙港镇里必村东侧0.6Km处，横跨侯月双线铁路和S331省道及沁水河。

本桥为新建22跨双线特大桥，全段设计速度为80km/h，桥面宽度2×12m。

本桥起点桩号为K62+266.500，终点桩号为K63+613.500，左幅桥梁全长1347m。

跨径组合为（3×30米装配式预应力混凝土连续箱梁）+ （80+3×150+80米预应力混凝土刚构）+（8×30米装配式预应力混凝土连续箱梁）+（80+150+80预应力混凝土钢构）+（3×30米装配式预应力混凝土连续箱梁）。

主梁采用C55混凝土，直腹板单箱单室预应力混凝土梁，采用纵向、竖向、横向预应力混凝土结构，箱梁顶面、底板横坡与路线横坡一致。

箱梁顶宽12m，底宽7.0m，悬臂长2.5m。

合拢段处箱梁中心高度为3.5m，顶、底板厚0.3m；0号块中心高度为9m，顶板厚0.8m，底板厚为1.2m；从悬臂端到0号块根部箱梁高度按1.8次抛物线变化。

箱梁纵向划分为墩顶0号梁段、19个悬浇梁段、边跨合拢段、次边跨合拢段、中跨合拢段。

从墩顶至跨中梁段长度为：5×3.0m、6×3.5m、8×4.0m。

边跨合拢段长6.0m，次边跨合拢段、中跨合拢段长度均为2.0m。

二、0号块托架预压的原因采用托架形式进行０＃块混凝土的施工，由于托架的变形对0＃块混凝土质量和梁体线形产生至关重要的影响。

在三向预应力及支点反力作用下，0 块处于复杂的应力状态, 支架的不均匀变形使支点附近的底板、肋板的应力集中现象。

因此, 我们必须通过预压来减小支架变形，防止开裂，改善梁体线形；同时亦可检查托架结构安全，防止事故发生。

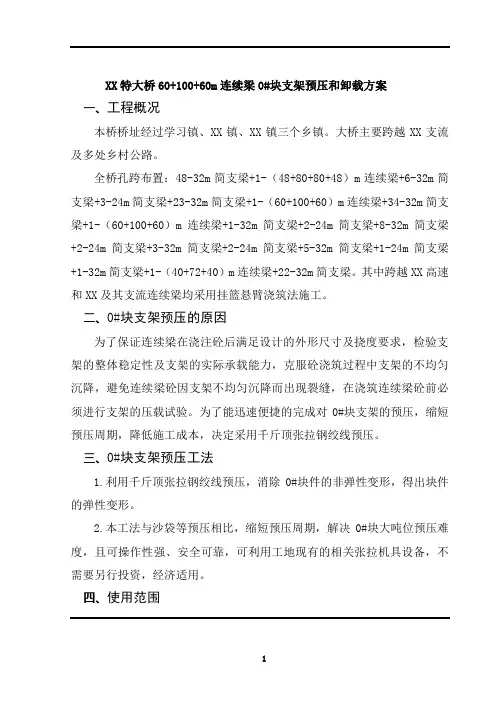

XX特大桥60+100+60m连续梁0#块支架预压和卸载方案一、工程概况本桥桥址经过学习镇、XX镇、XX镇三个乡镇。

大桥主要跨越XX支流及多处乡村公路。

全桥孔跨布置：48-32m简支梁+1-（48+80+80+48）m连续梁+6-32m简支梁+3-24m简支梁+23-32m简支梁+1-（60+100+60）m连续梁+34-32m简支梁+1-（60+100+60）m连续梁+1-32m简支梁+2-24m简支梁+8-32m简支梁+2-24m简支梁+3-32m简支梁+2-24m简支梁+5-32m简支梁+1-24m简支梁+1-32m简支梁+1-（40+72+40）m连续梁+22-32m简支梁。

其中跨越XX高速和XX及其支流连续梁均采用挂篮悬臂浇筑法施工。

二、0#块支架预压的原因为了保证连续梁在浇注砼后满足设计的外形尺寸及挠度要求，检验支架的整体稳定性及支架的实际承载能力，克服砼浇筑过程中支架的不均匀沉降，避免连续梁砼因支架不均匀沉降而出现裂缝，在浇筑连续梁砼前必须进行支架的压载试验。

为了能迅速便捷的完成对0#块支架的预压，缩短预压周期，降低施工成本，决定采用千斤顶张拉钢绞线预压。

三、0#块支架预压工法1.利用千斤顶张拉钢绞线预压，消除0#块件的非弹性变形，得出块件的弹性变形。

2.本工法与沙袋等预压相比，缩短预压周期，解决0#块大吨位预压难度，且可操作性强、安全可靠，可利用工地现有的相关张拉机具设备，不需要另行投资，经济适用。

四、使用范围本工法使用于连续梁的0#块施工五、0#块支架架预压方案原理在现有构架上设置千斤顶反压架，利用千斤顶对块件进行分级模拟施压，以得到块件支架变形的各类技术参数，指导构件施工。

工程中一般采用预压重然后边浇筑边卸重的换重法，以防止支架的不均匀变形使混凝土产生裂缝。

XX特大桥主跨100米连续梁0#块为C50混凝土424m3，作用在单侧支架上的重量很大，达到330T，利用千斤顶张拉钢绞线进行超载1.2倍预压，预压不少于24h后测定支架的变形量，然后根据支架的变形量来确定0#块底模的支模高度，0#块底模支模高度=设计标高+变形量+5mm。

连续梁桥0#块预压施工工法1：0#块三角架预压简介宜居河大桥，主桥结构类型为2*115连续刚构桥，主墩为空心薄壁墩。

上部结构施工采取挂篮工艺。

0#块施工前需要预压，以确保0#块得正常安全施工。

承台施工时在承台上预埋6根28㎜的粗钢筋，预压时将钢板锚固在28㎜的粗钢筋上，然后用钢绞线通过锚具固定在钢板上，钢绞线的另一端通过锚具固定在三角托架上，进行张拉，按计算受力的120％进行张拉反压托架来达到预压托架的目的。

按照75%、100%、120%逐级加载，预压逐级进行，每级加载完成并稳压1个小时后检查各杆件的情况有无裂缝，同时记录力与位移的关系。

2：0号块托架预压的原因根据以往施工经验，采用预埋托架进行０＃块混凝土的施工，由于托架的变形对0＃块混凝土质量和梁体线形产生至关重要的影响。

在三向预应力及支点反力作用下, 0#块处于复杂的应力状态, 支架的不均匀变形使支点附近的底板、肋板的应力集中现象。

因此, 我们必须通过预压来减小支架变形，防止开裂，改善梁体线形；同时亦可检查托架结构安全，防止事故发生。

为能迅速便捷的完成对对高墩0#块件现浇支架的预压，缩短预压周期，降低施工成本，进一步完善连续梁桥的施工工艺，结合目前完成的工程实例，编制了以下工法；3：工法特点2.1 利用千斤顶反压，消除0#块件的非弹性变形，得出块件的弹性变形；2.2 本工法与砂袋等预压施工相比，缩短预压周期，解决0#块件大吨位预压难度，且可操作性强、安全可靠，可利用工地现有的相关张拉机具设备，不需要另行投资，经济适用。

4：适用范围本工法适用于连续梁桥中的0#块件施工。

5：基本原理在现有构件上设置千斤顶反压架，利用千斤顶对块件进行分级模拟施压，以得到块件支架变形的各类技术参数，指导构件施工。

6：施工工艺5.1工艺流程图5.2 施工要点5.2.1 预压前的准备1 反压构件加工反压构件主要材料为型钢，根据构件的受力要求，选择合适的型钢制作反力架；2 墩身锚固钢筋反力支点处，接长以及锚固丝牙加工；4 0#块件支架检查验收5 油顶油表检验校定；5.2.2 反力设备安装1钢绞线与三角架的固定在双拼32b 型槽钢上依次放上扁担和梁锚具，钢绞线的一端通过夹片固定在锚具上2钢绞线与承台预埋钢筋的连接先将钢板固定在预埋28mm的钢筋上，然后通过锚具将钢绞线固定在钢板上3 安装千斤顶将已校定好的千斤顶，安放在锚具上4 将油泵与千斤顶相连接5设置观侧点在托架的端头设观测点；-0#块现浇托架预压示意图5.2.3 施压1、压载顺序，第一次：P1，P2，P3，P4压载重量为75%，第二次：P4，P3，P2，P1压载重量为100%第三次：P1，P2，P3，P4压载重量为120%每级加载完成并稳压1个小时后检查各杆件的情况有无裂缝，同时记录力与位移的关系，并根据试验测出的结果，2压载油表读数P2P3P4P15.2.4检查事项1、检查底板连接器的链接情况甲片是不是加紧，螺母外是否外漏三丝2、精轧螺纹钢与孔之间的接触是不是都与钢板接触或者都没有接触3、下方抗剪块与钢板之间的接触是不是都与钢板接触或者都没有接触4、焊缝是否开裂槽钢与钢板之间的焊缝牛腿钢板与预埋钢板之间的焊缝抗剪块的焊缝5、张拉作业是非常危险的工作，而0#托架张拉又是在梁体外张拉。

珠三角城际轨道交通佛山至肇庆段项目GZZH-4标北江特大桥跨东围电排站（50+80+80+44.03）m连续梁0#块托架预压施工方案编制：审核：中铁一局佛肇城际4标项目经理部二0一一年七月1、工程概况本桥梁77#、78#、79#墩高分别为18.5m、15.5m、23.5，墩身为矩形截面，连续梁0#现浇直线段长12m，桥面宽11.6m，底板宽度5.5m，底板厚度69.3cm，腹板厚80cm，梁体中心截面高度为5.65m，0#块端头支点梁高5.095m，现浇段混凝土体积共227.16m3，托架主要承受0＃块悬挑部分（每侧各4.5m）混凝土、模板重量(合计200t)，一次浇注完成。

2、试压目的测试托为了对0＃块托架进行承载检验、消除托架各杆件之间的非弹性变形、并获得弹性变形值以便调整预拱度；根据测得的数据推算0#块施工时各点的变形植，为0#块施工高程控制提供可靠的依据。

3、加载方法及材料配重3.1 加载方法为了确保监测值的准确性，根据施工荷载对托架的作用力，采用模拟加载方法，按规范超载预压重量应大于结构重量的1.2倍，根据图纸要求，本工程堆载预压按照0＃块悬挑部分（每侧各4.5m）220t 的1.2倍超载预压，根据现场实际，先吊装平铺14块栈桥预制板（每块重5.47t），然后再其上加上现场32t的型钢，剩余重量换算为砂的重量，用编制袋装砂过磅后分级加载，为了保证加载过程的安全性，确保砂袋堆码高度控制在5m以内。

加载需分级进行：30％、50％、80％、100％、120%，每级加载之间时间间隔最小为2小时，并对布置在横梁和翼板纵梁上的监测点进行标高变化测量。

加载至120％后，需等待监测点标高稳定后方才允许卸载。

加载完成后需进行分级卸载,同时测量各点的标高，特别注意卸载时也需对各级阶段进行标高测量。

压载砂土容重按1.4吨/方。

3.2 加载材料采用河砂作为预压材料，堆码高度超过5m部分采用成捆钢筋原材料代替；预制构件尺寸：利用先堆码5.5×1.99×0.2m钢筋砼板（每块板重 5.47t），再摆放工钢分配梁，最后堆放编织袋填装河砂，每袋河砂标准重1.4t（根据实验室实测河砂8袋重量，求平均值）。
