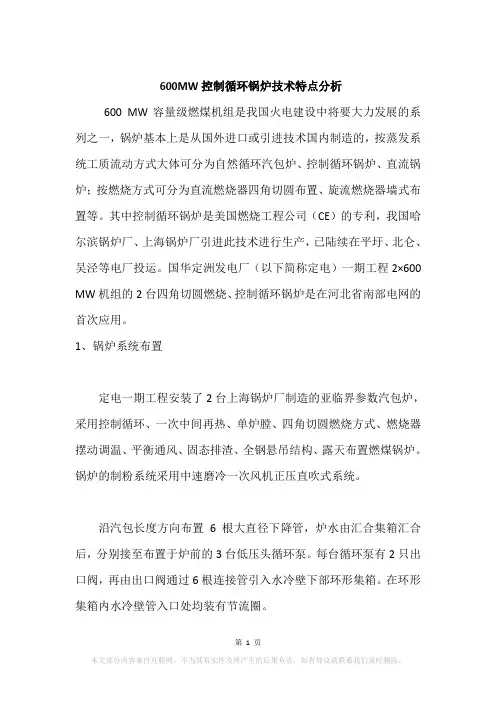

600MW控制循环锅炉技术特点分析600 MW容量级燃煤机组是我国火电建设中将要大力发展的系列之一，锅炉基本上是从国外进口或引进技术国内制造的，按蒸发系统工质流动方式大体可分为自然循环汽包炉、控制循环锅炉、直流锅炉；按燃烧方式可分为直流燃烧器四角切圆布置、旋流燃烧器墙式布置等。
其中控制循环锅炉是美国燃烧工程公司（CE）的专利，我国哈尔滨锅炉厂、上海锅炉厂引进此技术进行生产，已陆续在平圩、北仑、吴泾等电厂投运。
国华定洲发电厂（以下简称定电）一期工程2×600 MW机组的2台四角切圆燃烧、控制循环锅炉是在河北省南部电网的首次应用。
1、锅炉系统布置定电一期工程安装了2台上海锅炉厂制造的亚临界参数汽包炉，采用控制循环、一次中间再热、单炉膛、四角切圆燃烧方式、燃烧器摆动调温、平衡通风、固态排渣、全钢悬吊结构、露天布置燃煤锅炉。
锅炉的制粉系统采用中速磨冷一次风机正压直吹式系统。
沿汽包长度方向布置6根大直径下降管，炉水由汇合集箱汇合后，分别接至布置于炉前的3台低压头循环泵。
每台循环泵有2只出口阀，再由出口阀通过6根连接管引入水冷壁下部环形集箱。
在环形集箱内水冷壁管入口处均装有节流圈。
水冷壁由炉膛四周、折焰角及延伸水平烟道底部和两侧墙组成。
过热器由炉顶管、后烟井包覆、水平烟道侧墙后部、低温过热器、分隔屏、后屏和末级过热器组成。
再热器由墙式再热器、屏式再热器和末级再热器组成。
省煤器位于后烟井低温过热器下方。
24只直流式燃烧器分为6层布置于炉膛下部四角，煤粉和空气从四角送入，在炉膛中呈切圆方式燃烧。
过热器的汽温调节由2级喷水来控制。
再热器的汽温采用摆动燃烧器方式调节（投自动），再热器进口设有事故喷水。
锅炉燃烧系统按中速磨冷一次风直吹式制粉系统设计。
尾部烟道下方设置2台3分仓受热面旋转容克式空气预热器。
炉底排渣系统采用机械刮板捞渣机装置。
2、给水和水循环系统控制循环锅炉的主要特点是在锅炉循环回路的下降管和上升管之间加装循环泵以提高循环回路的压头，因此汽包及上升管、下降管可采用较小直径。

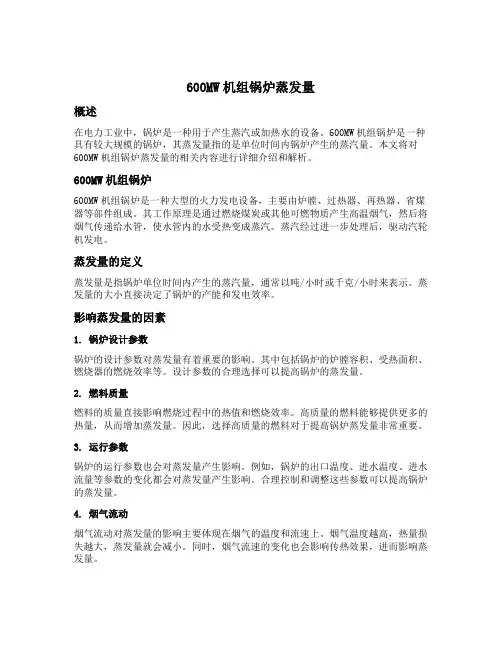

600MW机组锅炉蒸发量概述在电力工业中，锅炉是一种用于产生蒸汽或加热水的设备。
600MW机组锅炉是一种具有较大规模的锅炉，其蒸发量指的是单位时间内锅炉产生的蒸汽量。
本文将对600MW机组锅炉蒸发量的相关内容进行详细介绍和解析。
600MW机组锅炉600MW机组锅炉是一种大型的火力发电设备，主要由炉膛、过热器、再热器、省煤器等部件组成。
其工作原理是通过燃烧煤炭或其他可燃物质产生高温烟气，然后将烟气传递给水管，使水管内的水受热变成蒸汽。
蒸汽经过进一步处理后，驱动汽轮机发电。
蒸发量的定义蒸发量是指锅炉单位时间内产生的蒸汽量，通常以吨/小时或千克/小时来表示。
蒸发量的大小直接决定了锅炉的产能和发电效率。
影响蒸发量的因素1. 锅炉设计参数锅炉的设计参数对蒸发量有着重要的影响。
其中包括锅炉的炉膛容积、受热面积、燃烧器的燃烧效率等。
设计参数的合理选择可以提高锅炉的蒸发量。
2. 燃料质量燃料的质量直接影响燃烧过程中的热值和燃烧效率。
高质量的燃料能够提供更多的热量，从而增加蒸发量。
因此，选择高质量的燃料对于提高锅炉蒸发量非常重要。
3. 运行参数锅炉的运行参数也会对蒸发量产生影响。
例如，锅炉的出口温度、进水温度、进水流量等参数的变化都会对蒸发量产生影响。
合理控制和调整这些参数可以提高锅炉的蒸发量。
4. 烟气流动烟气流动对蒸发量的影响主要体现在烟气的温度和流速上。
烟气温度越高，热量损失越大，蒸发量就会减小。
同时，烟气流速的变化也会影响传热效果，进而影响蒸发量。
提高蒸发量的方法1. 提高燃烧效率提高燃烧效率是提高锅炉蒸发量的关键。
通过合理设计燃烧器、优化燃烧参数、提高燃烧稳定性等手段可以提高燃烧效率，从而提高蒸发量。
2. 提高换热效率换热效率对于蒸发量的提高也至关重要。
可以通过增加受热面积、改进传热方式、优化水循环系统等方式提高换热效率，从而增加蒸发量。
3. 控制锅炉运行参数合理控制锅炉的运行参数可以提高蒸发量。
例如，通过调整进水温度、调节燃料供给量、优化燃烧过程等方式，可以提高锅炉的蒸发量。
600MW锅炉本体结构1.炉膛：炉膛是锅炉的主要部分，用于燃烧燃料生成高温高压蒸汽。
炉膛一般由顶棚、壁水、底部和炉膛壁组成。
顶棚是炉膛的顶部，起到集中管束燃气和并调节燃气流分布的作用。
壁水是指炉膛壁上形成的水膜层，起到冷却壁面和吸收燃气热量的作用。
底部是炉膛的底部，通常为水冷的，用于收集和排除炉内的灰渣和不完全燃烧的燃料。
2.回转热风炉：在600MW锅炉中，回转热风炉被广泛用于燃烧煤粉。
回转热风炉由炉膛、高温风冷器和高效旋风分离器组成。
煤粉从燃烧器进入炉膛，通过高温风冷器进行冷却，然后进一步燃烧，最后通过旋风分离器分离烟气和灰渣。
3.冷凝器：冷凝器是锅炉中的一个重要部分，用于冷却热气，将热能转化为冷凝水，并进一步提高锅炉的效率。
冷凝器通常由管束、冷却介质和冷却塔组成。
热气从锅炉中通过管束流过，与冷却介质进行换热，将热能转移到冷却介质上，然后经过冷却塔散热，最后形成冷凝水。
4.空预器：空预器是锅炉的一个重要烟气预热设备，通常由双腔式空气预热器和烟道系统组成。
空气从空气预热器的一个腔体中流过，被烟气加热，然后进入锅炉燃烧室，与燃料混合燃烧。
另一腔体中则通过烟道系统，烟气从炉膛中流过，与空气进行换热。
5.锅炉主蒸汽管路：主蒸汽管路是将锅炉产生的高温高压蒸汽输送到汽轮机进行发电的管路系统。
主蒸汽管路通常由主干管、管弯头、排水管和疏水装置等组成。
主干管是主蒸汽的主要传输通道，负责将蒸汽输送到汽轮机。
管弯头用于改变蒸汽的流动方向，排水管用于排除管路中的凝结水，疏水装置则用于控制管路中的水位。
6.其他：除了以上几个主要部分外，600MW锅炉还包括给水系统、循环水系统、除尘系统、通风系统、煤粉供应系统和灰渣处理系统等。
给水系统用于将水供给锅炉，循环水系统用于循环冷却锅炉，在循环中吸收热量。
除尘系统用于除去锅炉燃烧产生的灰尘，通风系统用于保持锅炉内部的空气流通。
煤粉供应系统用于将煤粉供给回转热风炉，灰渣处理系统用于处理锅炉中产生的灰渣。
(一)锅炉1.1.1.1制造商：上海锅炉厂有限公司。
1.1.1.2型式和特点本工程锅炉采用上海锅炉厂有限公司的典型烟煤炉型。
锅炉为亚临界压力、一次再热、单炉膛平衡通风、控制循环汽包锅炉。
采用四角切圆燃烧方式，配置低NO X直流煤粉燃烧器。
24台燃烧器分6层布置，同层的4台燃烧器由同1台磨煤机供应煤粉。
炉膛上层燃烧器上方设有燃烬风（OFA）喷咀，并起消旋的作用。
油燃烧器总输入热量为20％BMCR，分3层布置，共12只油枪。
锅炉采用三分仓空气预热器，中速磨煤机冷一次风机正压直吹式制粉系统，每台锅炉配备6台中速磨煤机，其中1台备用。
锅炉本体采用全钢构架、紧身封闭加轻型金属屋盖、Π型布置，固态连续排渣。
锅炉燃烧器考虑减少NOx排放的措施， NOx的排放值在B-MCR工况不高于400mg/Nm3。
炉膛设计承压能力为±5.98kPa。
过热蒸汽温度采用二级喷水减温调节。
再热蒸汽温度采用摆动燃烧器调节，再热器上设有喷水减温器，作为事故备用。
锅炉带基本负荷，并具有变负荷调峰能力。
锅炉能以定滑定和定压模式运行。
过热和再热蒸汽出口温度，在定压运行时，在50%～100%B-MCR内可达到额定值；滑压运行时，在45%～100%B-MCR负荷内可达到额定值。
锅炉点火方式为：高能电火花-轻柴油-煤粉。
当燃用设计煤种时，锅炉不投油最低稳定燃烧负荷为30％BMCR。
1.1.1.3主要参数（BMCR工况）（1）过热蒸汽流量：2059 t/h（2）过热器出口蒸汽压力：17.5 MPa.g（3）过热器出口蒸汽温度：541 ℃（4）再热蒸汽流量： 1745.56 t/h（5）再热器出口蒸汽压力： 3.84 MPa.g（6）再热器出口蒸汽温度：541 ℃（7）省煤器进口给水温度：282.7 ℃（8）省煤器进口给水压力：19.23 MPa.g（9）排烟温度（修正前）：135℃（10）排烟温度（修正后）：130℃（11）锅炉保证热效率(按低位发热量)：93.16%（12）锅炉不投油最低稳燃负荷： 30%BMCR（二）1.1.2锅炉1.1.2.1制造商：哈尔滨锅炉厂。
第二节超临界锅炉燃烧系统的特点超临界锅炉的燃烧系统是锅炉正常运行的重要设备，目前国内使用的燃烧系统从燃烧方式上分为四角切圆燃烧和旋流对冲两种燃烧方式。
其中哈锅生产的锅炉600MW采用旋流对冲燃烧，1000MW 采用双切圆燃烧；上锅采用四角切圆燃烧；东锅采用旋流对冲燃烧；北锅巴威采用旋流对冲燃烧。
这两种燃烧方式从燃烧器工作原理上分为直流燃烧器和旋流燃烧器，每种燃烧器各有特点，以下将分别介绍这些燃烧器的主要特点。
一、超临界直流锅炉直流燃烧器的主要特点1．直流燃烧器概述上海锅炉厂燃烧方式采用从美国阿尔斯通能源公司引进的摆动式四角切圆燃烧技术。
选用中速磨煤机、冷—次风机、正压直吹式制粉系统设计，煤粉燃烧器为四角布置、切向燃烧、摆动式燃烧器。
燃烧器共设置六层煤粉喷嘴，锅炉配配置6台中速磨煤机，每台磨的出口由四根煤粉管接至炉膛四角的同一层煤粉喷嘴，锅炉MCR和ECR负荷时均投五层，另一层备用。
燃烧方式采用低NOx同轴燃烧系统(LNCFS)。
通过分析煤粉燃烧时NOx的生成机理，低NOx煤粉燃烧系统设计的主要任务是减少挥发份氮转化成NOx，其主要方法是建立早期着火和使用控制氧量的燃料／空气分段燃烧技术。
LNCFS在降低NOx排放的同时，着重考虑提高锅炉不投油低负荷稳燃能力和燃烧效率。
通过技术的不断更新，LNCFS在防止炉内结渣、高温腐蚀和降低炉膛出口烟温偏差等方面，同样具有独特的效果。
主风箱设有6层强化着火煤粉喷嘴，在煤粉喷嘴四周布置有燃料风(周界风)。
在每相邻2层煤粉喷嘴之间布置有1层辅助风喷嘴，具中包括上下2只偏置的CFS喷嘴，1只直吹风喷嘴。
在主风箱上部设有2层CCOFA(Closed—coupled OFA，紧凑燃尽风)喷嘴，在主风箱下部设有1层UFA(Underfire Air，火下风)喷嘴。
参见图1煤粉燃烧器立面布置图。
图1 煤粉燃烧器立面布置图LNCFS的主要组件为:a．紧凑燃尽风(CCOFA) (如图4-9);b．在主风箱上部布置有SOFA(Separated OFA，分离燃尽风)燃烧器，包括5层可水平摆动的分离燃尽风(SOFA)喷嘴控制炉膛出口烟温偏差(如图4-8)。
