(完整版)基于单片机的磁悬浮小球控制系统设计毕业设计

磁悬浮小球控制系统软件设计摘要磁悬浮技术具有无摩擦、无磨损、无需润滑以及寿命较长等一系列优点，在能源、交通、航空航天、机械工业和生命科学等高科技领域有着广泛的应用背景。

随着磁悬浮技术的广泛应用，对磁悬浮系统的控制已成为首要问题。

本设计以PID控制为原理，设计出PID控制器对磁悬浮系统进行控制。

在分析磁悬浮系统构成及工作原理的基础上，建立磁悬浮控制系统的数学模型，并以此为研究对象，设计了PID控制器，确定控制方案，运用MATLAB软件进行仿真，得出较好的控制参数，并对磁悬浮控制系统进行实时控制，验证控制参数。

最后，本设计对以后研究工作的重点进行了思考，提出了自己的见解。

PID控制器自产生以来，一直是工业生产过程中应用最广、也是最成熟的控制器。

目前大多数工业控制器都是PID控制器或其改进型。

尽管在控制领域，各种新型控制器不断涌现，但PID控制器还是以其结构简单、易实现、鲁棒性强等优点，处于主导地位。

关键字：磁悬浮系统，PID控制器，MATLAB仿真ABSTRACTMagnetic suspension technology, which has a series of advantages such as contact-free, no friction, no wear, no need of lubrication and long life expectancy, is widely concerned and adopted in high-tech areas such as energy, transportation, aerospace, industrial machinery and life science．With the extensive application of maglev technology, the control of the maglev system has become a priority. In this paper, for the principle of PID control, PID controller designed to control magnetic suspension system.On the basis of analyzing of magnetic suspension system’s structure and working principle, its system mathematical model was established, this thesis describe PID controller designed and get control scheme. It gets the better control parameters by MATLAB software simulation studies, and real-time control of magnetic suspension control system to verify the control parameters. The key research works for further study are proposed at last．Since PID controllers have been the process of industrial production has been most widely and most sophisticated controller. Most industrial controllers are PID controllers or modified. While in the control area, a variety of new controllers continue to emerge, but the PID controller is its simple structure, easy to implement, robust, etc., in a dominant position.Key words: magnetic suspension system; PID controller; MATLAB simulation毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。

基于单片机的磁悬浮小球控制系统设计摘要随着越来越多的磁悬浮技术应用到现实生活中的各个领域，磁悬浮这个在几年前还是很陌生的一个词现在已经广为人知。

磁悬浮以悬浮力产生的原理分类可以分为超导磁悬浮和常导磁悬浮。

磁悬浮的控制系统是一个很复杂的问题。

本文研究的重点就是这两种磁悬浮的控制问题。

超导磁悬浮是利用处于超导状态下的超导体具有斥磁力的原理产生的。

超导磁悬浮的悬浮物体就是超导体本身，所以超导磁悬浮的控制重点就落在了超导体上。

本文从介绍超导磁悬浮的基本应用入手，逐步深入地介绍超导体的基本物理性质，然后介绍超导磁悬浮系统的控制方法、过程和原理。

与超导磁悬浮相比，常导磁悬浮的应用就更为广泛，因为常导磁悬浮的实现过程要简单得多。

常导磁悬浮可以分为应用电磁铁的磁悬浮和引用非电磁性磁铁（稀土永磁铁、普通磁铁等）的磁悬浮。

但是由于电磁铁便于控制和利用，所以利用电磁铁的磁悬浮义勇更为广泛。

本文在常导磁悬浮方面的研究是从一个实例入手，分析电磁铁式磁悬浮的原理，从而进一步研究电磁铁式磁悬浮的控制方法、过程和原理。

在本文的最后，我利用在大学里所学的知识，结合本文的研究重点——磁悬浮装置的控制问题，做出了一个简单的电磁悬浮装置。

这个悬浮装置的原理是利用对电磁铁电流的控制来实现一个铁球在空中的来回反复运动，达到视觉上的悬浮效果。

这虽然与实际的电磁铁悬浮控制方原理不同，但是利用这简单手段也能够达到相同的目的。

这个实例给了我们一个启示：简单的演示实验装置也能够说明磁悬浮列车等高新技术的工作原理，磁悬浮并不是遥不可及的。

关键词：常导磁悬浮，超导磁悬浮，磁悬浮的控制，演示实验装置，磁悬浮列车The design of control system of magnetic levitation ball basedon MCUABSTRACTAs more and more maglev technology is applied to each field in actual life, the word of magnetic suspension a several years ago was very strange has already widely known by the people. Magnetic suspension is classified and can be divided into superconductive magnetic suspension and electromagnetic magnetic suspension from the material which produces lift force. It is a very complicated problem to control the magnetism suspension system. The focal point that this text studies is that these two kinds of magnetic suspension demonstrate the design about question of controlling of the experimental provision.Superconductive magnetic suspension is to utilize the superconductor in superconductive state to upbraid magnetic force principles. To suspend object superconductor,so superconductive control focal point of magnetic suspension drop on the superconductor superconductive magnetic suspension. This text is from recommend that the using basically of superconductive magnetic suspension is started with, introduce the basic physical property of the superconductor , then the control method , course and principle to introduce superconductive magnetic suspension deeply progressively.Compared with superconductive magnetic suspension, the application that electromagnetic magnetic suspension is much more extensive , because the realization course that electromagnetic magnetic suspension is much simpler. Magnetic suspension that electromagnetic magnetic suspension and can be divided into the magnetic suspension which use the electro-magnet and quoted the non- electric magnetic magnet (tombarthite permanent magnet, ordinary magnet ,etc. ). But because the electro-magnet is more convenient and utilizes controlling, it is more extensive to use the magnetic suspension of the electro-magnet. The research in electromagnetic magnetic suspensionof this text is to proceed with a instance , analyse that according to the principle of electro-magnet type magnetic suspension , thus study electromagnetic type magnetic suspension control method , course and principle further.At the end of this text, I utilize knowledge studied in the university, combine the research focal point of this text - -Demonstrate the control question of the experimental provision , has made a simple electric magnetic suspension device in magnetic suspension. The principle of the device is to make use of control on electro-magnet electric current to realize moving repeatedly back and forth in the sky of an iron plate that this suspends, reach the result of suspending on the vision . This is it control square different principle to suspend with real electro-magnet, simple means this can achieve the the same goal too.This instance has given us one to enlighten: The simple demonstration experimental provision can state the operation principle of new and high technology , such as maglev train ,etc. too, magnetic suspension is not out of reach.KEY WORDS：electromagnetic magnetic suspension , superconductive magnetic suspension ,the control of magnetic suspension,demonstrate the experimental provision, the maglev train目录前言......................................................................... 错误！未定义书签。

编号：审定成绩：xxxx大学毕业设计（论文）设计（论文）题目：基于磁悬浮球装置的控制算法研究学院名称：xxx学生姓名：xx专业：xxxxxxxx班级：xxx学号：xxx指导教师：xx答辩组负责人：xx填表时间：2010年6 月xxxx大学教务处制摘要磁悬浮系统是一个复杂的非线性、自然不稳定系统，其控制器性能的好坏直接影响磁悬浮技术的应用，其研究涉及控制理论、电磁场理论、电力电子技术、数字信号处理以及计算机科学等众多领域。

由于磁悬浮系统对实时性的要求很高，在很大程度限制了先进控制算法的开发和应用。

为了满足日益复杂的控制要求和提高控制系统的实时性，本文以单自由度磁悬浮球系统为研究对象，在分析磁悬浮系统构成及工作原理的基础上，建立了数学模型并对其控制器进行了研究，以期望达到更好的控制效果。

本文首先分析了磁悬浮系统的工作原理，建立了系统的数学模型和线性化模型，并在此基础上利用MATLAB软件以及其中的SIMULINK仿真工具箱对模型开环和闭环系统进行了仿真。

然后,根据得出的系统传递函数，在SIMULINK环境下搭建系统开环传递函数，并据此进行PID控制器的设计和调节，以及用根轨迹法和频率响应法控制系统。

【关键词】磁悬浮球PID控制器根轨迹频率响应ABSTRACTThe magnetic levitation system is a complex, nonlinear, naturally unstable system. And the controller’s performance directly influences the wide applications of the magnetic levitation technology. The research on such a system involves control theory, electromagnetism, electric and electronic technology, digital signal processing, computer science and so on. Because the magnetic levitation system’s real time demand is rigorous, the development and application of advanced controllers is limited. In order to meet the requirement of complex controller and improving the real-time performance, this paper introduces the magnetic levitation control system based on the single-freedom-degree magnetic levitation ball system, then established the mathematic model and its controller is studied, and expected totter control effect.This paper analyses the working principle of maglev system, establishing the mathematic model of the system and the linear model, and on the basis of using the software MATLAB, and SIMULINK tool to model and the closed-loop system is simulated. Then, according to the system transfer function in building system under the environment of SIMULINK open-loop transfer function, the design and adjustment of the PID controller, and with the root locus method and the method of frequency response controlled control system.【key words】Magnetic levitation ball PID controller Root locusFrequency response目录前言 (1)第一章磁悬浮系统的概述 (2)第一节磁悬浮的分类及应用前景 (2)第二节磁悬浮技术的研究现状 (3)第三节磁悬浮的控制方法和发展趋势 (4)第二章磁悬浮系统的分析和建模 (6)第一节磁悬浮系统的分析 (6)第二节磁悬浮系统的工作原理 (6)第三节磁悬浮系统的建模 (7)一、控制对象的运动方程 (7)二、电磁铁中控制电压与电流的模型 (8)三、电流控制模型 (9)四、电压控制模型 (11)第三节磁悬浮球系统的搭建 (14)一、开环系统搭建 (14)二、闭环系统搭建 (15)第四节本章小结 (17)第三章控制器的设计和调试 (18)第一节 PID控制器的设计和调试 (18)一、PID控制基础 (18)二、PID控制参数整定 (19)三、磁悬浮系统中的PID控制 (21)第二节根轨迹控制器的设计和调试 (23)一、根轨迹法的基本概念和原理 (23)二、磁悬浮系统的根轨迹校正 (24)第三节频率响应控制器的设计和调试 (27)一、频率响应法的基本概念和分析 (27)二、磁悬浮系统中的频率响应 (29)第四节本章小结 (33)结论 (34)致谢 (35)参考文献 (36)附录 (38)一、英文原文 (38)二、英文翻译 (47)三、源程序 (54)前言磁悬浮技术是将电磁学、机械学、动力学、电子技术、自动控制技术、传感技术、检测技术和计算机科学等高新技术有机结合在一起，成为典型的机电一体化技术。

基于单片机的磁悬浮小球控制系统设计
采用霍尔元件检测小球，输位置出电信号经A/D转换反馈至单片机，运用单片机数字PID控制器来控制磁悬浮小球在磁场中的位置。

以单片机为核心，设计磁悬浮小球的控制电路设计，对控制算法进行研究，编写程序，通过传感器对小球位置的测量，利用通过单片机来实现对小球悬浮的稳定控制。

采用霍尔元件检测小球，输位置出电信号经A/D转换反馈至单片机，运用单片机数字PID控制器来控制磁悬浮小球在磁场中的位置。

给定数字量的作用是手动控制小球在磁场中的位置，根据给定量不同，小球的受力大小也随之改变。

单片机控制器主要是在接到传感器的反馈后通过把模拟信号转换成数字信号发给磁铁执行器从而控制磁场大小。

功率驱动则是改变驱动能力。

霍尔元件则是用于测量小球位置的传感器，并将其信号通过模数转换发送给单片机控制器
13电气工程及其自动化（2）班
1304102062
朱培喆。

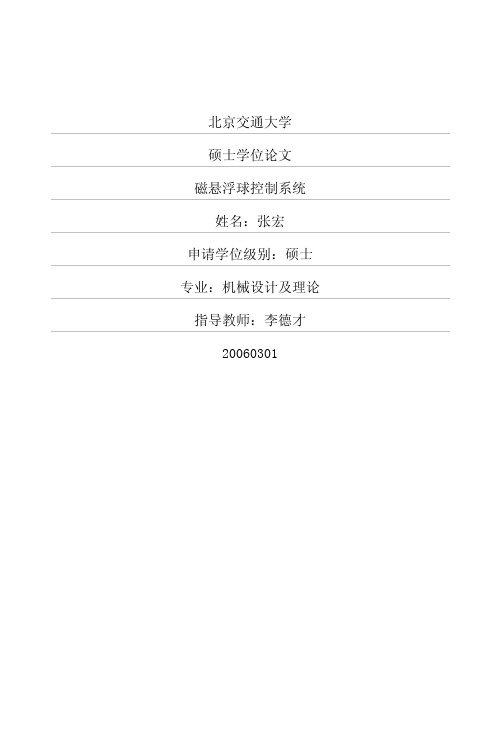

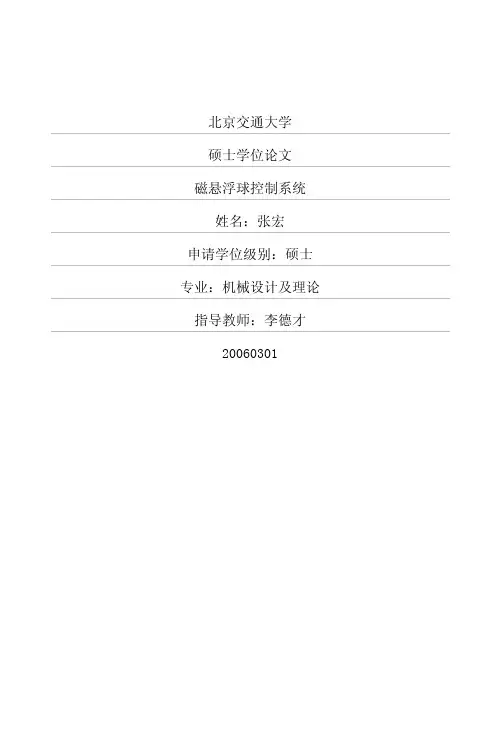

北京交通大学硕士学位论文磁悬浮球控制系统姓名：张宏申请学位级别：硕士专业：机械设计及理论指导教师：李德才20060301北京交通大学硕士毕业论文磁悬浮球控制系统§４．２传感器的作用、原理及其选择¨ＺＪ传感器在控制系统的作用如同感觉器官在我们生活中起的作用一样，它是感测被控对象变化的，感测得如何将直接影响控制系统的好坏。

因此我们一定要选择恰当的传感器。

§４．２．１霍尔效应传感器的简介霍尔效应传感器用于检测磁场。

这种传感器是一片矩形的Ｐ型半导体（称为霍尔原件），它通常是由锑化铟（１ｎｓｂ）或砷化镓（ＧａＡｓ）制成的。

霍尔效应传感器是个４端设备。

其中的两端连接到电源。

两边的接线端则是输出头。

当电源供给传感器持续电流时，若是没有磁场的影响，则正电荷载流子可以平稳地流过传感器。

在这种情况下，输出端的电压为０。

图３．５说明了将半导体放置到由电磁铁或是永磁铁产生的与半导体垂直的磁场中时，会出现什么样的情况。

此时，电荷载流子会由于洛伦兹力的影响而偏向一边。

结果是输出端产生一个ＥＭＦ（称为霍尔电压）。

电荷载流子所偏向的那边相对于另一边来说变为正电荷。

如果电源或是磁场的方向相反，那么霍尔电压的极性就会改变。

图４—２由洛伦兹力产生的霍尔电压第４７页北京交通大学硕十毕业论文磁悬浮球控制系统霍尔原件产生的霍尔电压大小主要由以下三个方面的因素决定：１．电源提供的电流大小。

２．半导体材料的物理尺寸。

电压是和原件厚度以及磁力线垂直穿过的横截面积成正比的。

３．霍尔原件所处磁场的场强。

由于电流是保持恒定的，而且物理尺寸也不会变化，因此，磁场强度决定了电压的大小。

当磁体接近时，磁力线密度增加（如图３．６所示），霍尔电压与之成比例地增加。

图４—３随着到磁极距离的增加，磁力线密度也随之增加这种现象被称作霍尔效应，是由ＥｄｗａｒｄＨ．Ｈａｌｌ于１８９７年发现的。

另一个影响场强的因素是磁力线通过霍尔原件的角度。

磁悬浮设计文档项目设计主题：基于MSP430F5438的交流磁悬浮控制器的设计完成时间：2013.11.14学生姓名：刘天月指导教师：王庐山○目○录一、引言 (1)二、MSP430F5438单片机简介 (1)三、磁悬浮控制系统结构框图 (2)四、系统功能实现分析 (2)五、程序功能说明 (3)六、程序清单（附） (5)一、引言磁悬浮是根据电磁感应原理和楞次定律,由交流电流通过线圈产生交变磁场，交变磁场使闭合的导体产生感生电流，感生电流的方向，总是使自己的磁场阻碍原来磁场的变化。

因此线圈产生的磁场和感生电流的磁场是相斥的，若斥力超过重力，可观察到磁悬浮现象。

交流磁悬浮控制器的设计采用MSP430F5438A单片机控制，由检测机构反馈高度电信号给单片机，再由MSP430F5438A单片机产生一路触发脉冲信号，控制交流调压模块电路的输出，从而实现对线圈高度的闭环控制。

二、MSP430F5438单片机简介MSP430系列单片机是美国德州仪器公司研发的一款16位超低功耗单片机[3],因为其具有精简指令集的混合信号处理器,所以称之为混合信号处理器。

该系列单片机具有如下特点:◆处理能力强MSP430系列单片机是一个16位的单片机，采用了精简指令集（RISC）结构，具有丰富的寻址方式（7 种源操作数寻址、4 种目的操作数寻址）、简洁的 27 条内核指令以及大量的模拟指令；大量的寄存器以及片内数据存储器都可参加多种运算；还有高效的查表处理指令。

这些特点保证了可编制出高效率的源程序。

◆运算速度快MSP430 系列单片机能在25MHz晶体的驱动下，实现40ns的指令周期。

16位的数据宽度、40ns的指令周期以及多功能的硬件乘法器（能实现乘加运算）相配合，能实现数字信号处理的某些算法（如FFT 等）。

◆超低功耗MSP430 单片机之所以有超低的功耗，是因为其在降低芯片的电源电压和灵活而可控的运行时钟方面都有其独到之处。
