下载文档原格式

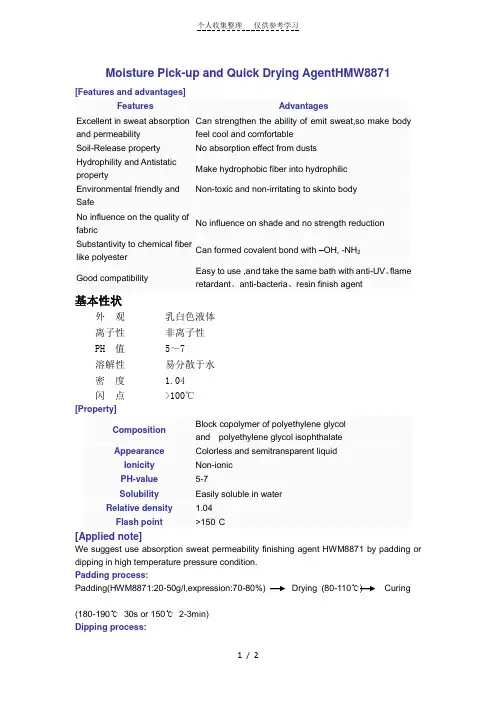

Moisture Pick-up and Quick Drying AgentHMW8871 [Features and advantages]Features AdvantagesExcellent in sweat absorption and permeability Can strengthen the ability of emit sweat,so make body feel cool and comfortableSoil-Release property No absorption effect from dustsHydrophility and AntistaticpropertyMake hydrophobic fiber into hydrophilic Environmental friendly andSafeNon-toxic and non-irritating to skinto bodyNo influence on the quality offabricNo influence on shade and no strength reduction Substantivity to chemical fiberlike polyesterCan formed covalent bond with –OH, -NH2Good compatibility Easy to use ,and take the same bath with anti-UV、flame retardant、anti-bacteria、resin finish agent基本性状外观乳白色液体离子性非离子性PH 值 5～7溶解性易分散于水密度 1.04闪点 >100℃[Property]Composition Block copolymer of polyethylene glycol and polyethylene glycol isophthalateAppearance Colorless and semitransparent liquidIonicity Non-ionicPH-value5-7Solubility Easily soluble in waterRelative density 1.04Flash point>150°C[Applied note]We suggest use absorption sweat permeability finishing agent HWM8871 by padding or dipping in high temperature pressure condition.Padding process:Padding(HWM8871:20-50g/l,expression:70-80%) Drying (80-110℃) Curing(180-190℃×30s or 150℃×2-3min)Dipping process:Dipping :( HWM8871:2-5%o.w.f, bath ratio 1:10, 130℃×30-60min) DryingExplanation：It also can be taken the same bath with disperse dyes.Herst quality certificate:You can receive the Herst quality certificate, if you agree on a simple contact and the products fit Herst standard. Please get the Herst quality certificate contract documentary.Packaging and storage:25kg120kg in a barrel. Keep in cool warehouse, above 0℃, and storage life for one year.。

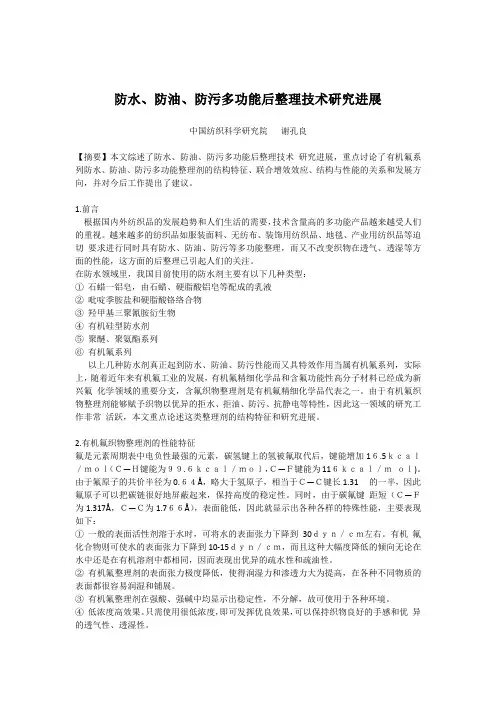

防水、防油、防污多功能后整理技术研究进展中国纺织科学研究院谢孔良【摘要】本文综述了防水、防油、防污多功能后整理技术研究进展，重点讨论了有机氟系列防水、防油、防污多功能整理剂的结构特征、联合增效效应、结构与性能的关系和发展方向，并对今后工作提出了建议。
1.前言根据国内外纺织品的发展趋势和人们生活的需要，技术含量高的多功能产品越来越受人们的重视。
越来越多的纺织品如服装面料、无纺布、装饰用纺织品、地毯、产业用纺织品等迫切要求进行同时具有防水、防油、防污等多功能整理，而又不改变织物在透气、透湿等方面的性能，这方面的后整理已引起人们的关注。
在防水领域里，我国目前使用的防水剂主要有以下几种类型：①石蜡一铝皂，由石蜡、硬脂酸铝皂等配成的乳液②吡啶季胺盐和硬脂酸铬络合物③羟甲基三聚氰胺衍生物④有机硅型防水剂⑤聚醚、聚氨酯系列⑥有机氟系列以上几种防水剂真正起到防水、防油、防污性能而又具特效作用当属有机氟系列，实际上，随着近年来有机氟工业的发展，有机氟精细化学品和含氟功能性高分子材料已经成为新兴氟化学领域的重要分支，含氟织物整理剂是有机氟精细化学品代表之一。
由于有机氟织物整理剂能够赋予织物以优异的拒水、拒油、防污、抗静电等特性，因此这一领域的研究工作非常活跃，本文重点论述这类整理剂的结构特征和研究进展。
2.有机氟织物整理剂的性能特征氟是元素周期表中电负性最强的元素，碳氢键上的氢被氟取代后，键能增加1６.5ｋｃａｌ／ｍｏｌ（Ｃ—Ｈ键能为９９.６ｋｃａｌ／ｍｏｌ，Ｃ—Ｆ键能为11６ｋｃａｌ／ｍｏｌ)。
由于氟原子的共价半径为0.６４Å，略大于氢原子，相当于Ｃ—Ｃ键长1.31 的一半，因此氟原子可以把碳链很好地屏蔽起来，保持高度的稳定性。
同时，由于碳氟键距短（Ｃ—Ｆ为1.317Å，Ｃ—Ｃ为1.7６６Å），表面能低，因此就显示出各种各样的特殊性能，主要表现如下：①一般的表面活性剂溶于水时，可将水的表面张力下降到30ｄｙｎ／ｃｍ左右。

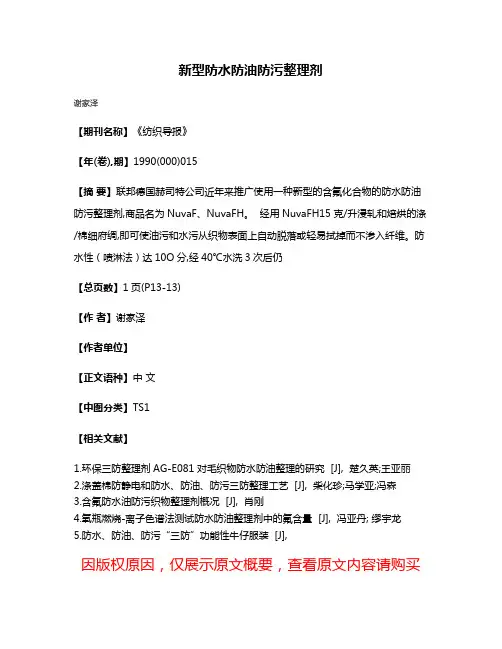

新型防水防油防污整理剂
谢家泽
【期刊名称】《纺织导报》
【年(卷),期】1990(000)015
【摘要】联邦德国赫司特公司近年来推广使用一种新型的含氟化合物的防水防油防污整理剂,商品名为NuvaF、NuvaFH。
经用NuvaFH15克/升浸轧和焙烘的涤/棉细府绸,即可使油污和水污从织物表面上自动脱落或轻易拭掉而不渗入纤维。
防水性（喷淋法）达10O分,经40℃水洗3次后仍
【总页数】1页(P13-13)
【作者】谢家泽
【作者单位】
【正文语种】中文
【中图分类】TS1
【相关文献】
1.环保三防整理剂AG-E081对毛织物防水防油整理的研究 [J], 楚久英;王亚丽
2.涤盖棉防静电和防水、防油、防污三防整理工艺 [J], 柴化珍;马学亚;冯森
3.含氟防水油防污织物整理剂概况 [J], 肖刚
4.氧瓶燃烧-离子色谱法测试防水防油整理剂中的氟含量 [J], 冯亚丹; 缪宇龙
5.防水、防油、防污“三防”功能性牛仔服装 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。
PFOS的禁用与含氟防护整理的动向杨栋樑全国染整新技术应用推广协作网原载：第七届全国印染后整理论文集(2008.12);一、问题的由来美国杜邦公司是最早企图利用含氟聚合物赋予纺织品新的防护(拒水、拒油-防污和易去污)功能的尝试，而3M公司(Minnesota Mining Monufactering)则是首先实现含氟共聚物成为防护功能整理(Scotchgard Protector)商品化。
据称：这类防护功能整理剂的开发创意，来源于一个偶然现象。
即在1953年某一天，年轻的化学家Petery Sherman不小心将某种氟化合物液体洒在新买的网球鞋上，随后发现网球鞋在穿用过程中不易被沾污；3M公司对这一发现的现象进行了深入的研究。
由Petery Sherman 和Sam Smith共同研究，终于在1956年研发成Scotchgard Protector商品，此后，其应用范用逐渐向皮革，造纸等领域推广。
由应用含氟化合物的面影响生态环境受到指责的，最早在氟烷烃(即氟利昂)使臭氧层出现空洞，并不断扩大而引起世界各国的极大关注。
从上世纪90年代起，由于禁用氟利昂使家用冰箱的制冷技术逐步向无氟制冷技术方向发展。
进入二十一世纪以来，美国环境保护署基于对环境管理以及对人体键康考虑，中止了全氟辛基磺酸化合物(Perfluorooctane Sulfonates PFOS C8F17SO3-)的生产和使用，并注意到美国杜邦公司生产的不沾锅中，含有可能使人体致癌的有机氟化合物问题。
随后，各国对PFOS的毒理性与生态性进行了深入的研究。
欧洲议会，于2006年12月27日发布"限制全氟辛基磺酸化合物(PFOS)销售及使用的指令"(2006/122/EC)，并重申欧洲议会于2006年10月25日通过的有关PFOS的限量规定，将于2007年12月27日前成为各成员国的国家法律，同时，2008年6月27日起实施。
纺织品的功能性整理技术研究与应用分析在现代社会，纺织品不再仅仅是满足基本的遮体和保暖需求，人们对其功能性提出了越来越高的要求。
功能性整理技术的出现和不断发展，为纺织品赋予了更多独特的性能和价值。
本文将深入探讨纺织品功能性整理技术的研究现状，并对其应用进行详细分析。
一、功能性整理技术的分类1、防水防油整理这种整理技术使纺织品表面形成一层低表面能的薄膜，水滴和油滴难以在其表面润湿和渗透。
常见的防水防油整理剂有含氟化合物和有机硅等。
经过处理的纺织品，如户外运动服装、厨房用纺织品等，能够有效地抵御雨水和油污的侵袭，保持干爽和清洁。
2、抗菌防臭整理通过在纺织品中添加抗菌剂，抑制细菌、真菌等微生物的生长和繁殖，从而达到抗菌防臭的效果。
常用的抗菌剂有银离子、季铵盐类和壳聚糖等。
抗菌防臭纺织品在医疗、卫生、运动等领域具有广泛的应用，能够减少异味产生，降低感染风险。
3、抗紫外线整理紫外线对人体皮肤有一定的伤害作用，抗紫外线整理技术可以使纺织品有效地阻挡紫外线的穿透。
通常采用添加紫外线吸收剂或反射剂的方法，如二苯甲酮类、苯并三唑类化合物等。
此类纺织品如防晒服、遮阳伞等，能为人们提供更好的紫外线防护。
4、阻燃整理为了提高纺织品的防火性能，阻燃整理技术应运而生。
通过在纤维或织物表面施加阻燃剂，改变其燃烧性能，延缓火焰蔓延，减少火灾危害。
常见的阻燃剂有无机阻燃剂（如氢氧化镁、氢氧化铝）和有机阻燃剂（如磷系、氮系化合物）。
5、吸湿排汗整理使纺织品具有良好的吸湿和排汗功能，能够快速吸收人体汗液并将其扩散到织物表面蒸发，保持皮肤干爽舒适。
常用的方法有对纤维进行改性处理或使用特殊的织物组织结构。
运动服装和内衣等常采用这种整理技术。
二、功能性整理技术的原理1、物理作用通过在纺织品表面形成物理屏障，如薄膜、涂层等，实现防水、防油、抗紫外线等功能。
物理作用通常不改变纺织品的化学结构，但可能会影响其手感和透气性。
2、化学作用整理剂与纤维发生化学反应，形成共价键或离子键结合，从而赋予纺织品特定的功能。

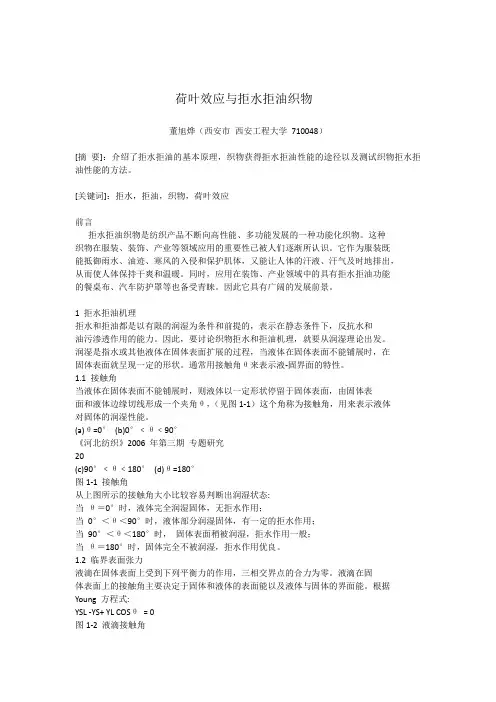

荷叶效应与拒水拒油织物董旭烨（西安市西安工程大学710048）[摘要]：介绍了拒水拒油的基本原理，织物获得拒水拒油性能的途径以及测试织物拒水拒油性能的方法。
[关键词]：拒水，拒油，织物，荷叶效应前言拒水拒油织物是纺织产品不断向高性能、多功能发展的一种功能化织物。
这种织物在服装、装饰、产业等领域应用的重要性已被人们逐渐所认识。
它作为服装既能抵御雨水、油迹、寒风的入侵和保护肌体，又能让人体的汗液、汗气及时地排出，从而使人体保持干爽和温暖。
同时，应用在装饰、产业领域中的具有拒水拒油功能的餐桌布、汽车防护罩等也备受青睐。
因此它具有广阔的发展前景。
1 拒水拒油机理拒水和拒油都是以有限的润湿为条件和前提的，表示在静态条件下，反抗水和油污渗透作用的能力。
因此，要讨论织物拒水和拒油机理，就要从润湿理论出发。
润湿是指水或其他液体在固体表面扩展的过程，当液体在固体表面不能铺展时，在固体表面就呈现一定的形状。
通常用接触角θ来表示液-固界面的特性。
1.1 接触角当液体在固体表面不能铺展时，则液体以一定形状停留于固体表面，由固体表面和液体边缘切线形成一个夹角θ，（见图1-1）这个角称为接触角，用来表示液体对固体的润湿性能。
(a)θ=0°(b)0°﹤θ﹤90°《河北纺织》2006 年第三期专题研究20(c)90°﹤θ﹤180°(d)θ=180°图1-1 接触角从上图所示的接触角大小比较容易判断出润湿状态:当θ＝0°时，液体完全润湿固体，无拒水作用；当0°＜θ＜90°时，液体部分润湿固体，有一定的拒水作用；当90°＜θ＜180°时，固体表面稍被润湿，拒水作用一般；当θ＝180°时，固体完全不被润湿，拒水作用优良。
1.2 临界表面张力液滴在固体表面上受到下列平衡力的作用，三相交界点的合力为零。
液滴在固体表面上的接触角主要决定于固体和液体的表面能以及液体与固体的界面能。

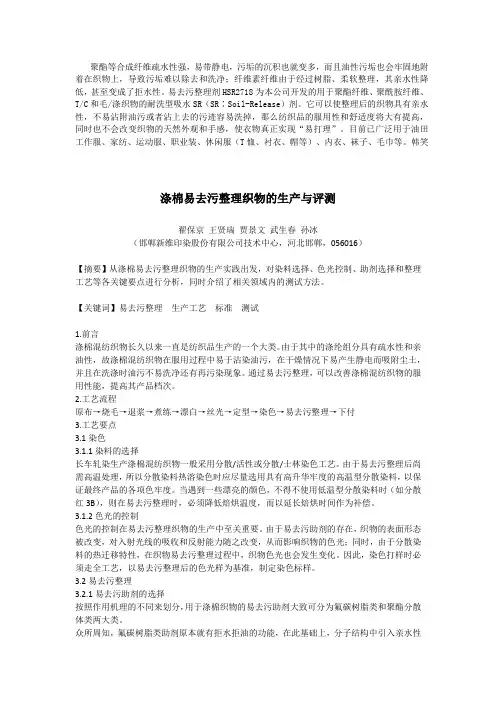

聚酯等合成纤维疏水性强，易带静电，污垢的沉积也就变多，而且油性污垢也会牢固地附着在织物上，导致污垢难以除去和洗净；纤维素纤维由于经过树脂、柔软整理，其亲水性降低，甚至变成了拒水性。
易去污整理剂HSR2718为本公司开发的用于聚酯纤维、聚酰胺纤维、T/C和毛/涤织物的耐洗型吸水SR（SR∶Soil-Release）剂。
它可以使整理后的织物具有亲水性，不易沾附油污或者沾上去的污迹容易洗掉，那么纺织品的服用性和舒适度将大有提高，同时也不会改变织物的天然外观和手感，使衣物真正实现“易打理”。
目前已广泛用于油田工作服、家纺、运动服、职业装、休闲服（T恤、衬衣、帽等）、内衣、袜子、毛巾等。
韩笑涤棉易去污整理织物的生产与评测翟保京王贤瑞贾景文武生春孙冰（邯郸新维印染股份有限公司技术中心，河北邯郸，056016）【摘要】从涤棉易去污整理织物的生产实践出发，对染料选择、色光控制、助剂选择和整理工艺等各关键要点进行分析，同时介绍了相关领域内的测试方法。
【关键词】易去污整理生产工艺标准测试1.前言涤棉混纺织物长久以来一直是纺织品生产的一个大类。
由于其中的涤纶组分具有疏水性和亲油性，故涤棉混纺织物在服用过程中易于沾染油污，在干燥情况下易产生静电而吸附尘土，并且在洗涤时油污不易洗净还有再污染现象。
通过易去污整理，可以改善涤棉混纺织物的服用性能，提高其产品档次。
2.工艺流程原布→烧毛→退浆→煮练→漂白→丝光→定型→染色→易去污整理→下付3.工艺要点3.1染色3.1.1染料的选择长车轧染生产涤棉混纺织物一般采用分散/活性或分散/士林染色工艺。
由于易去污整理后尚需高温处理，所以分散染料热溶染色时应尽量选用具有高升华牢度的高温型分散染料，以保证最终产品的各项色牢度。
当遇到一些漂亮的颜色，不得不使用低温型分散染料时（如分散红3B），则在易去污整理时，必须降低焙烘温度，而以延长焙烘时间作为补偿。
3.1.2色光的控制色光的控制在易去污整理织物的生产中至关重要。
毛织物后整理及其整理剂简单介绍了毛纺面料的柔软整理、拒油防污、防缩及卫生整理所采用的整理剂的作用机理及其整理工艺。
[关键词] 毛织物整理整理剂 / TS 1951. 概述当今，随着消费水平及毛织物后整理技术的不断提高，毛纺织面料的品种层出不穷。
这不是单一纺织技术能达到的，而是纺织、化工、高分子材料及生物工程等各方面技术的集合，尤其在后整理技术上表现最为突出。
因而，毛纺织面料的后整理技术及各种整理剂的应用正受到毛纺界人士的高度重视。
传统的毛织物整理都归结为湿整和干整两大类。
受这一传统观念的影响，在设备的排列上一些老厂家把轧液机安装在湿整车间，而烘干机安装在干整车间。
这样的安装排列形式极不利于现代毛织物后整理工艺技术的发展，对后整理效果的展现也极为不利，而且容易产生许多疵病。
以柔软整理为例，现今常用的氨基改性有机硅微乳柔软剂如果在湿整车间轧液，落布后再送到干整车间烘干，由于落布时的堆放，工作液聚集就会造成前后织物的手感不一，有时还会出现柔软横档。
??目前，毛纺面料生产所采用的整理工艺主要有柔软整理、拒油防污、防缩、抗静电及卫生整理。
2. 整理剂及其应用2.1 柔软整理2.1.1 柔软整理剂现在各厂家在毛纺面料的生产中大多选用双氨基改性氨基有机硅微乳柔软剂和硬脂酸酰胺柔软剂类。
应用时可根据面料风格的不同选用2类中的一种。
亦可将2种柔软剂以不同的比例混合。
前者的特点是滑爽为主，其乳液颗粒很细，粒度在1μm左右，分子可进入纤维内，因而被人们称为纤维内柔软剂。
当厂家生产时可直接采用低分子有机硅单体以乳液聚合法生产的高浓度(30%)柔软剂，其粘度低，粒子更细，对织物整理后更能体现其风格特点。
后者可赋予织物丰富柔软的手感，但面料的滑爽性不如前者。
因此，对于高支的薄形面料可用前者或两者混用而前者比例较高的工作液进行整理。
2.1.2 整理工艺 (1)工作液组成 AV-910 氨基改性有机硅微乳柔软剂1～3 g/L 渗透剂 1 g/L (2)工艺40℃以下二浸二轧(轧余率70%左右)-烘干即可。

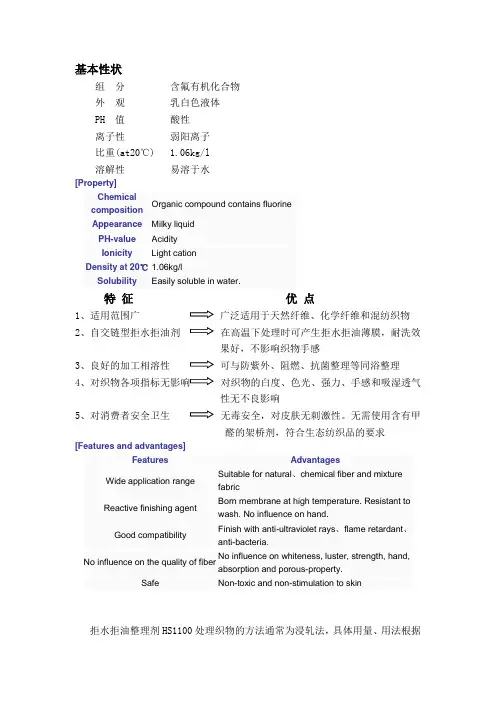

基本性状组 分 含氟有机化合物外 观 乳白色液体PH 值 酸性离子性 弱阳离子比重(at20℃) 1.06kg/l溶解性 易溶于水[Property] Chemical compositionOrganic compound contains fluorine Appearance Milky liquidPH-valueAcidity IonicityLight cation Density at 20℃ 1.06kg/lSolubility Easily soluble in water. 特 征 优 点1、适用范围广广泛适用于天然纤维、化学纤维和混纺织物2、自交链型拒水拒油剂在高温下处理时可产生拒水拒油薄膜，耐洗效果好，不影响织物手感3、良好的加工相溶性可与防紫外、阻燃、抗菌整理等同浴整理4对织物的白度、色光、强力、手感和吸湿透气性无不良影响5、对消费者安全卫生无毒安全，对皮肤无刺激性。
无需使用含有甲醛的架桥剂，符合生态纺织品的要求[Features and advantages]FeaturesAdvantages Wide application rangeSuitable for natural 、chemical fiber and mixture fabric Reactive finishing agentBorn membrane at high temperature. Resistant to wash. No influence on hand. Good compatibility Finish with anti-ultraviolet rays 、flame retardant 、anti-bacteria.No influence on the quality of fiber No influence on whiteness, luster, strength, hand, absorption and porous-property.SafeNon-toxic and non-stimulation to skin拒水拒油整理剂HS1100处理织物的方法通常为浸轧法，具体用量、用法根据织物的品种、密度、克重而定。
防水、防油、防污多功能后整理技术研究进展中国纺织科学研究院谢孔良【摘要】本文综述了防水、防油、防污多功能后整理技术研究进展，重点讨论了有机氟系列防水、防油、防污多功能整理剂的结构特征、联合增效效应、结构与性能的关系和发展方向，并对今后工作提出了建议。
1.前言根据国内外纺织品的发展趋势和人们生活的需要，技术含量高的多功能产品越来越受人们的重视。
越来越多的纺织品如服装面料、无纺布、装饰用纺织品、地毯、产业用纺织品等迫切要求进行同时具有防水、防油、防污等多功能整理，而又不改变织物在透气、透湿等方面的性能，这方面的后整理已引起人们的关注。
在防水领域里，我国目前使用的防水剂主要有以下几种类型：①石蜡一铝皂，由石蜡、硬脂酸铝皂等配成的乳液②吡啶季胺盐和硬脂酸铬络合物③羟甲基三聚氰胺衍生物④有机硅型防水剂⑤聚醚、聚氨酯系列⑥有机氟系列以上几种防水剂真正起到防水、防油、防污性能而又具特效作用当属有机氟系列，实际上，随着近年来有机氟工业的发展，有机氟精细化学品和含氟功能性高分子材料已经成为新兴氟化学领域的重要分支，含氟织物整理剂是有机氟精细化学品代表之一。
由于有机氟织物整理剂能够赋予织物以优异的拒水、拒油、防污、抗静电等特性，因此这一领域的研究工作非常活跃，本文重点论述这类整理剂的结构特征和研究进展。
2.有机氟织物整理剂的性能特征氟是元素周期表中电负性最强的元素，碳氢键上的氢被氟取代后，键能增加1６.5ｋｃａｌ／ｍｏｌ（Ｃ—Ｈ键能为９９.６ｋｃａｌ／ｍｏｌ，Ｃ—Ｆ键能为11６ｋｃａｌ／ｍｏｌ)。
由于氟原子的共价半径为0.６４Å，略大于氢原子，相当于Ｃ—Ｃ键长1.31 的一半，因此氟原子可以把碳链很好地屏蔽起来，保持高度的稳定性。
同时，由于碳氟键距短（Ｃ—Ｆ为1.317Å，Ｃ—Ｃ为1.7６６Å），表面能低，因此就显示出各种各样的特殊性能，主要表现如下：①一般的表面活性剂溶于水时，可将水的表面张力下降到30ｄｙｎ／ｃｍ左右。
有机氟化合物则可使水的表面张力下降到10-15ｄｙｎ／ｃｍ，而且这种大幅度降低的倾向无论在水中还是在有机溶剂中都相同，因而表现出优异的疏水性和疏油性。
②有机氟整理剂的表面张力极度降低，使得润湿力和渗透力大为提高，在各种不同物质的表面都很容易润湿和铺展。
③有机氟整理剂在强酸、强碱中均显示出稳定性，不分解，故可使用于各种环境。
④低浓度高效果。
只需使用很低浓度，即可发挥优良效果，可以保持织物良好的手感和优异的透气性、透湿性。
总之，这类含氟整理剂与有机硅类和烃类整理剂相比，在表面活性、拒水性、拒油性、拒污性、耐洗性、耐热性和耐腐蚀性等方面有着不可比拟的优点。
在防水性方面，其耐洗性比有机硅防水剂高近10倍以上［1］。
由于有机氟化合物可以赋予纺织品以优异的性能，因此从它问世以来，发展极为迅速。
自美国3Ｍ公司首先推出商品名为“Ｓｃｏｔｃｈｇｕａｒｄ”含氟整理剂以来，杜帮、帝国化学、赫司特、拜尔、汽巴一嘉基等公司也竞相研究，并推出自己的产品。
在70年代以后，旭硝子、住友等公司也进行了大量研究工作，这一领域正在不断发展中。
3.含氟多功能整理剂的结构特征含氟织物整理剂有单体含氟整理剂和聚合物含氟整理剂，由于前者耐干洗性较差，因此后者用量较多。
一般来说，含氟聚合物整理剂的分子结构由以下4个部分构成：①氟碳化合物。
这一部分是赋予织物防水、防油、防污的关键结构；②缓冲链节。
由于氟碳链的强极性，容易造成分子的稳定性减弱，为了增加分子内的稳定性，常常在分子中增加缓冲链节，主要有—ＣＨ2ＣＨ2—、—ＳＯ2ＮＨ—等；③高分子链节。
这一类整理剂是高分子化合物，通常是与丙烯酸、乙烯、苯乙烯等带有双链的分子相连，再通过聚合获得一定分子量的；④改性部分。
为了使含氟整理剂具有某些特性，通常在分子中引入一些改性基团，这样可以使被整理织物具有某些特殊性能。
通过使用ＩＲ、ＮＭＲ、ＭＳ等仪器手段对日本旭硝子ＡＧ710产品的剖析资料看，ＡＧ710主要结构也是由以上几部分组成。
红外光谱上有17４0ｃｍ－1强ｃ＝0吸收峰，2９６0ｃｍ－1处有弱的烷基吸收峰，1100～1300ｃｍ－1处有特强的Ｃ—Ｆ振动峰，12４0、1210、11６0ｃｍ－1处为Ｃ—Ｆ强的伸缩振动。
实际为全氟丙烯酸酯共聚物。
3.1.全氟烷基化合物的合成有机氟化合物的极低表面能特征来自于ＣＦ3—、—ＣＦ2Ｈ、—ＣＦ2—等基团，即使在ＣＦ3ＣＨ2ＣＨ2—的末端只含有一个ＣＦ3—基团时也能发挥重要作用，而ＣＦ3ＣＦ2ＣＦ2—的全氟烷基化合物的作用则更为明显，表1为分子结构与拒水拒油性之间的关系。
从表1可以看出，即使具有一个ＣＦ3—基团，化合物也表现出较好的拒水性；随着氟碳链长度的增加，ＣＦ3—的取向性增加，拒油性迅速提高，一般在Ｃ5以上，即可使整个链段屏蔽，达到优异性能。
这些化合物主要通过电解氟化法、调聚法和齐聚法制备。
表1. 有机氟化合物分子结构与防水性、防油性之间的关系注：*表示该项的数值越大、效果越好。
3.1.1.电解氟化法Ｓｉｍｏｎｓ发明了在无水氟化氢中对羟酸进行电化学氟化的方法，制得了全氟酰化物：ＣｎＨ2ｎ＋1ＣＯＯＨ＋（2ｎ＋2）ＨＦ→ＣｎＨ2ｎ＋1ＣＯＦ当用酰卤或碘酰氯化替羧酸进行电化学反应时，可以得到产率较高的全氟化合物。
例如，辛酰氯或碘酰氯在阳极周围进行电解氟化合物，烷基上的氢被氟置换，从而得到全氟化合物，变化情况如下：ｎ－Ｃ7Ｈ15ＣＯＣｌ(+ＨＦ)→ｎ－Ｃ7Ｆ15 ＣＯＦｎ－Ｃ8Ｈ17ＳＯ2Ｃｌ(+ＨＦ) →ｎ－Ｃ8Ｈ17ＳＯ2Ｆ3.1.2.调聚法以ＣＦ3Ｉ、Ｃ2Ｆ5Ｉ、（ＣＦ3）2ＣＦＩ等全氟烷基碘调聚四氟乙烯、全氟丙烯等全氟烯烃，制得的低聚调聚物，可用作各种含全氟烷基化合物的中间体，其反应式为ＲfＩ＋ｎＣＦ2＝ＣＦ2→Ｒf（ＣＦ2ＣＦ2）nＩＲfＩｎＣＦ3ＣＦ＝ＣＦ2→Ｒf（Ｃ3Ｆ６）nＩ全氟烷基碘不能与亲核试剂如ＯＨ、ＮＨ3等直接进行亲核反应，而且也不能直接转变为氟碳拒水剂的中间体，但全氟烷基碘可以与乙烯反应：Ｒｆ（Ｃ2Ｆ４）ｎＩ＋ＣＨ2＝ＣＨ2→Ｒｆ（Ｃ2Ｆ４）ＣＨ2ＣＨ2Ｉ在烷基碘分子中，碘原子经过亚甲基 ＣＨ2 与全氟烷基隔开，则很容易和亲核试剂发生反应，转变成多功能整理剂的中间体。
3.1.3.齐聚法把四氟乙烯、全氟丙烯等全氟烯烃，以氟化钾、氟化铯等为催化剂中进行聚合，制得低聚物。
四氟乙烯齐聚时，五聚体占50％以上，四聚体、六聚体、七聚体占10％—15％，生成物都是异构化烯烃，不生成ａ 烯烃。
全氟丙烯齐聚得到二聚体和三聚体混合物，内部均是链烯烃结构，进而可合成各种齐聚物。
3.2.有机氟防水、防油、防污多功能整理剂有机氟聚合物多功能整理剂大多是丙烯酸酯或甲基丙烯酸酯类的乙烯类聚合物，有关文献报导的主要差异在于全氟烯烃基和聚合物主链间的键接不同，主要有全氟醇类丙烯酸酯化合物，全氟烷基磺酰胺衍生物以及全氟烷基胺类化合物。
3.2.1.全氟醇类丙烯酸酯聚合物［3～5］全氟醇类丙烯酸酯聚合物的结构式可表示为：式中：ｎ＝1，2，3，４；Ｒ＝Ｍｅ，Ｈ。
该聚合物的合成路线为，首先对全氟羧酸催化加氢，即ＣＦ3（ＣＦ2）ｎＣＯＯＨ［Ｈ］→ＣＦ3（ＣＦ2）ｎＣＨ2ＯＨ生成1，1—Ｈ，Ｈ全氟醇，然后与丙烯酸或甲基丙烯酸在硫酸作用下酯化：ＣＦ3（ＣＦ2）ｎＣＨ2ＯＨ丙烯酸酯在引发剂作用下，进行聚合，在聚合中也常常加入一些其它带有丙烯基的改性组分进行共聚，然后产品经复配，得到商品。
近年来，旭硝子和Ａｌｌｉｅｄ等厂家又推出了含有芳烃结构的含氟整理剂，较为典型的结构为：这一类化合物的整理效果比脂肪族要好，但合成工艺较复杂，通常是在芳烃上引入含氟部分，再接入双链。
例如，以水杨酸为原料合成，先用全氟醇酯化，然后进行第二次酯化：3.2.2.全氟烷基磺酰胺衍生物［６～8］这类化合物的通式为其中：Ｒｆ—全氟烷基；Ｒ—烷基，羟乙基等；Ｒ1—Ｍｅ，Ｈ。
这类整理剂中含有磺酰胺基、羟基等基团，通常为易去污型整理剂，合成时通常以全氟烷基磺酰卤为原料，与乙胺、乙醇胺等反应：ＣＦ3（ＣＦ2）ｎＣＦ2ＳＯ2Ｆ＋ＨＮＣＨ2ＣＨ3→ＣＦ3（ＣＦ2）ｎＣＦ2ＳＯ2ＮＨＣＨ2ＣＨ3ＣＦ3（ＣＦ2）ｎＣＦ2ＳＯ2Ｆ＋ＮＨ2ＣＨ2ＣＨ2ＯＨ→ＣＦ3（ＣＦ2）ｎＣＦ2ＳＯ2ＮＨＣＨ2ＣＨ2ＯＨ引入丙烯酸后，再发生聚合反应：美国3Ｍ公司的ＳｃｏｔｃｈｇｕａｒｄＦＣ系列即属此类产品。
3.2.3.全氟胺类化合物这类含氟织物整理剂的结构特点是在分子中含有全氟烷基的叔胺结构，如：其合成方法与全氟醇相同。
尽管含氟整理剂被广泛地用于防水、防油、防污整理，但在后来应用于合成纤维时就出现了一些问题。
比如经过含氟整理剂处理的织物，一旦被污染，就会留下不易洗去的污渍，原因是处理后织物表面的自由能相当低，极难被再润湿，即使用普通的表面活性剂对此也显得无能为力。
所以，早期的含氟织物整理剂虽有优异的防水、防油、防污性能，但易去污性较差。
为改善这一性能，在后来加工织物整理剂时采取加入改性基团或改性共聚物的方法，如引入亲水性基团［９］：ＣＨ2＝ＣＭｅＣＯＯＣＨ2ＣＨ2Ｎ＋（ＣＨ3）3Ｃｌ或ＣＨ2＝ＣＨＣＯＯＣ1４Ｈ1９Ｎ＋（ＣＨ3）3Ｃｌ造成拒水、拒油和亲水基团共存的局面。
这样在洗涤时，就可以在表面活性剂的作用下，达到易去污的目的。
目前，国外研究机构和生产厂家均注意到这个问题，并且不断地加以改进，如美国3Ｍ公司产品ＳｃｏｔｃｈｇｕａｒｄＦＣ系列中的一些品种，在分子中引入了聚氧乙烯醚链节，使其具有抗静电、易去污的功效。
除以上结构外，含硫化合物的氟烷硫基化合物也见诸报导，它可用作棉织物防水、防油整理［10］，羟甲基丙烯酰胺与六氟锆酸盐或六氟钛酸盐混合处理也具有防污特性［11］。
4.有机氟整理剂的拒水、拒油、防污整理有机氟多功能整理剂是低浓高效整理剂，它既不影响被整理织物的色光，也不影响其它后整理工序，其整理工艺简单，可根据不同纤维分别采用浸轧法、喷射法或竭染法。
一般采用浸轧法，工艺为在室温下，以适当浓度浸轧织物，然后于80～110℃预烘2ｍｉｎ，1６0℃下烘焙2ｍｉｎ，这一过程可连续操作。
在纤维素纤维织物整理时，还可与含有提高洗可穿性和耐久压烫性能以及改善抗皱性能的交联剂，如三聚氰胺、乙二醛树酯、氨基甲酸酯等混合使用。
目前，国际市场上出售的均为乳液状树脂。
以织物重量计，附着在纤维上的固体约为1％（ｏ.ｗ.ｆ），其中以氟化物存在的固体约为0.25％（ｏ.ｗ.ｆ），这一部分氟碳化合物，就提供了足够的防水、防油性。
5.有机氟拒水、拒油、防污机理及联合增效效应拒水拒油是以有限的润湿为条件的，表示经处理的织物在静态条件下，对抗油污渗透作用的能力。
而且一般认为“拒水”和“防水”两个概念不尽相同，防水即拒水又不透气，是一种夸大的说法。
