光泵浦垂直外腔面发射半导体激光技术——推动激光行业发展的新引擎当今,激光技术已经渗透到各行各业,成为科技领域的重要支撑。
而在不同的激光技术中,光泵浦垂直外腔面发射半导体激光技术(简称OP-VECSEL)作为一种创新的技术手段,备受关注。
它以其特有的优势,正推动着激光行业的发展,成为新一代的激光技术引擎。
1. OP-VECSEL技术的原理OP-VECSEL技术是一种基于半导体材料的激光技术,其核心原理是通过外部光泵浦的激发,实现半导体材料内部载流子的再组合,从而产生激光辐射。
相较于传统的激光技术,其在结构上更加简单,光路更加清晰,能够实现高效的激光发射。
2. OP-VECSEL技术的优势在实际应用中,OP-VECSEL技术具有明显的优势。
其激光输出功率可实现很高的水平,能够满足多种应用领域的需求;其单色性和光束质量优秀,能够实现高精度的激光加工和光通信传输;其结构简单、制造成本低,有望在产业化应用中取得更广泛的应用。
3. OP-VECSEL技术在激光领域的应用在激光领域,OP-VECSEL技术已经被广泛应用。
在激光医疗设备中,其高功率的激光输出能够实现更为精准的治疗效果;在激光显示领域,其高质量的光束能够实现更加清晰、高对比度的显示效果;在激光雷达和光通信中,其单色性和光束质量则能够实现更加稳定的信号传输。
4. 个人观点与展望作为一种新型的激光技术手段,OP-VECSEL技术的发展前景十分广阔。
随着光通信、激光雷达、激光制造等领域的不断拓展,对激光技术提出了更高的要求,而OP-VECSEL技术以其独特的优势,有望在这些领域中得到更加广泛的应用。
光泵浦垂直外腔面发射半导体激光技术作为一种新型的激光技术手段,以其独特的优势,正成为推动激光行业发展的新引擎。
期待在未来的发展中,能够看到更多激光技术带来的创新应用和行业变革。
激光技术是现代科技领域的重要支撑,而光泵浦垂直外腔面发射半导体激光技术(OP-VECSEL)作为一种创新的激光技术手段,正在成为推动激光行业发展的新引擎。
VSCEL技术是一种垂直腔面发射激光器,它是一种半导体激光器,具有独特的工作原理和结构。
VSCEL的原理是基于费曼轻子波束的合成相干超远场发射原理。
当电流通过激活区时,激光由激光腔垂直发射并形成两束相干光束。
由于VSCEL的量子阱和介质层具有光增益,激光会在腔内进行多次反射和放大,从而形成模态。
这些模态在垂直方向上是相干的,在水平方向上呈现高斑度。
VSCEL的结构主要由五个组成部分构成:上反射镜、激活区、下反射镜、透明载流子注入区以及透明载流子反射层。
其中,激活区是VSCEL的工作部分,它由多个半导体量子阱构成。
当电流通过激活区时,电子和空穴会复合并释放出光子,产生激光。
VSCEL具有高功率效率、低功耗、易于实现二维平面和光电集成、圆形光束易于实现与光纤的有效耦合等优点。
同时,由于其垂直发射结构,VSCEL能够实现单模发射,产生高斑度、方向性好的激光束,射程远,耦合效率高。
此外,VSCEL还具有较窄的谱宽度和较高的频率稳定性,使其在光通信和传感领域具有广泛的应用。
VSCEL技术已经进入市场,部分产品已经进入市场。
它在光通信领域的应用尤其引人注目,因为它的高速调制、高精度、低功耗等特性使其成为长距离、高速率的光纤通信系统的理想选择。
同时,VSCEL在光存储、激光雷达、光学传感等领域也有广阔的应用前景。
总之,VSCEL技术是一种具有重要应用前景的半导体激光器技术。
vcsel的封装工艺VCSEL是垂直腔面发射激光器(Vertical-Cavity Surface-Emitting Laser)的简称,是一种新型的激光器封装工艺。
VCSEL的封装工艺在光通信、光传感、3D感测等领域得到广泛应用。
本文将从VCSEL的封装工艺的定义、封装过程、封装工艺的发展等方面进行探讨。
一、VCSEL封装工艺的定义VCSEL的封装工艺是将VCSEL芯片封装到封装基座中,以保护芯片并便于连接和使用。
封装工艺的好坏直接影响到VCSEL的性能和可靠性。
目前常见的VCSEL封装工艺有TO封装、CAN封装、C-Mount封装等。
二、VCSEL封装过程VCSEL封装的一般过程包括芯片选取、背面处理、金属化、球栅键合、焊接、环氧封装等步骤。
首先,从生产中选取优质的VCSEL芯片,然后对芯片进行背面处理,以提高散热效果。
接下来,在芯片的金属化过程中,通过蒸镀金属来形成电极,以便与外部电路连接。
然后,通过球栅键合技术将芯片与基座连接起来。
最后,利用焊接技术将电极与外部引线连接,并使用环氧树脂进行封装,以保护芯片。
三、VCSEL封装工艺的发展随着VCSEL技术的不断发展,其封装工艺也在不断改进和创新。
早期的VCSEL封装工艺主要采用TO封装,这种封装方式简单易行,但散热效果较差。
随着技术的进步,CAN封装和C-Mount封装逐渐兴起。
CAN封装在VCSEL芯片的背面加入散热底座,提高了散热效果,适用于高功率VCSEL的封装。
C-Mount封装则采用薄膜底座和焊接技术,具有更好的热导性能和可靠性,适用于高速通信领域。
四、VCSEL封装工艺的优势VCSEL封装工艺具有以下优势:首先,VCSEL芯片尺寸小,可以进行高密度封装,提高集成度。
其次,VCSEL封装工艺成本低,生产效率高。
此外,VCSEL封装工艺还具有良好的热导性能和可靠性,能够适应高功率、高速等特殊工作环境。
总结:本文对VCSEL的封装工艺进行了介绍,从定义、封装过程、发展趋势等方面进行了探讨。
垂直腔面发射激光器(VCSEL)简介及行业发展趋势
童吉楚
【期刊名称】《厦门科技》
【年(卷),期】2022()1
【摘要】VCSEL简介及应用垂直腔面发射激光器(Vertical Cavity Surface Emitting Laser,VCSEL)是一种激光发射方向垂直于P-N结平面而谐振腔面平行于P-N结平面的半导体激光器。
1977年,日本东京工业大学的伊贺健一教授提出VCSEL的概念,随后相关的研究如火如荼地展开。
1979年,首个VCSEL采用LPE制备,波长1300nm左右,但只能在低温(77K)激射;1983年.
【总页数】5页(P31-35)
【作者】童吉楚
【作者单位】厦门乾照光电股份有限公司
【正文语种】中文
【中图分类】TN2
【相关文献】
1.对垂直腔面发射激光器(VCSEL)的应用探讨
2.垂直腔面发射激光器(VCSEL)的研究进展
3.内腔亚波长光栅液晶可调谐垂直腔面发射激光器
4.利用边发射光致发光谱研究垂直腔面发射激光器材料的特性
5.基于垂直腔面发射激光器的高速率并行光发射模块(英文)
因版权原因,仅展示原文概要,查看原文内容请购买。
vcsel工艺制程在今天的微电子行业,光通信系统已经成为数据传输的重要组成部分。
在光通信领域中,有一种名为VCSEL(垂直腔面发射激光器)的半导体激光器被广泛应用于光通信、光互连、光存储和光计算等领域。
下面,我将为您介绍VCSEL工艺制程的关键步骤。
1. 衬底制备:VCSEL的制造需要高质量的衬底,通常采用GaAs(砷化镓)或InP(磷化铟)作为衬底材料。
首先需要将衬底进行化学清洗和预处理,以确保其表面干净、平整、无污染。
2. 外延生长:接下来,在衬底表面生长所需的外延层,如GaAs EPI(电介质外延)或InP EPI(电介质外延)。
外延层的质量对VCSEL的性能至关重要。
外延生长过程需要精确控制温度、气氛、pH值等参数,以获得理想的半导体材料特性。
3. 光刻工艺:在外延层生长完成后,需要进行光刻工艺以形成所需的图形结构。
光刻技术有许多种,包括干法刻蚀、湿法刻蚀和光致抗蚀剂光刻等。
根据不同的应用需求,可以选择不同的光刻技术以实现高精度的结构制作。
4. 离子注入:在光刻过程中形成的图形结构中,需要注入所需的掺杂元素以改变半导体材料的导电性能。
常用的掺杂元素有铝(Al)、镓(Ga)和砷(As)等。
离子注入过程需要严格控制注入深度、能量和速度等参数,以确保半导体材料的电学性能稳定。
5. 氧化/减薄:在离子注入完成后,需要进行氧化和减薄处理,以暴露出外延层下方的基底材料。
这一过程有助于提高器件的可靠性和降低寄生电容。
6. 金属淀积:为了实现VCSEL器件中的电学连接,需要在外延层上淀积一层金属电极。
常用的金属材料包括铝(Al)、金(Au)和银(Ag)等。
金属淀积过程需要控制淀积速率、淀积温度和淀积厚度等参数,以获得理想的金属结构和表面形貌。
7. 后端工艺:在VCSEL器件制造的后端工艺中,还需要进行切割、检验、清洗、封装和测试等步骤。
这些步骤有助于确保VCSEL器件的性能可靠、稳定和一致。
通过以上关键步骤,我们可以制造出具有高光功率、高亮度和低功耗等优点的VCSEL器件。
vcsel激光器工作原理VCSEL(Vertical-Cavity Surface-Emitting Laser)是一种垂直腔面发射激光器,具有高功率、高速、高效率和可集成等优点。
VCSEL是一种半导体激光器,其工作原理与其他半导体激光器相比有一些独特之处。
VCSEL内部结构通常由多层半导体材料组成,包括导电层、多个量子阱层、衬底和反射镜。
其中,量子阱层由多层具有不同能带结构的半导体材料组成,通过调节这些层的材料和结构,可以实现不同波长的激光输出。
VCSEL的工作原理是基于电流注入激射(current injection laser)的机制。
当在VCSEL的导电层施加电流时,电子从导电层注入到量子阱层,形成电子-空穴对。
这些电子-空穴对在量子阱层中进行复合,释放出能量,产生光子。
VCSEL的量子阱层通常由多层GaN(Gallium Nitride)和AlGaInN (Aluminium Gallium Indium Nitride)组成,这些材料具有较宽的能带间隙,可以实现可见光和紫外光的激射,这使得VCSEL在通信、显示、传感、生物医学和照明等领域有广泛的应用。
VCSEL的特殊之处在于其垂直腔结构。
传统的半导体激光器,如Edge-Emitting Laser Diode(EELD),其激射通过腔内的边缘面进行,而VCSEL则是通过一个垂直的反射镜进行。
这个垂直反射镜由半导体层和外部介质(通常是空气)之间的差异折射率形成,具有高反射率。
垂直腔结构使得VCSEL能够垂直地发射出激光光束,而不需要像传统激光器那样使用边缘面进行耦合。
这种垂直发射的特性使得VCSEL的激光光束质量较高,光斑直径较小,易于集成和耦合到光纤或其他光学器件中。
此外,VCSEL还具有温度稳定性好、功率密度均匀分布、制作工艺成本低等特点。
由于这些优点,VCSEL在光通信中的应用逐渐取代了传统的EELD。
随着技术的不断发展,VCSEL的输出功率和调制带宽也在不断提高,进一步推动着其在数据中心、无线通信和传感等领域的应用。

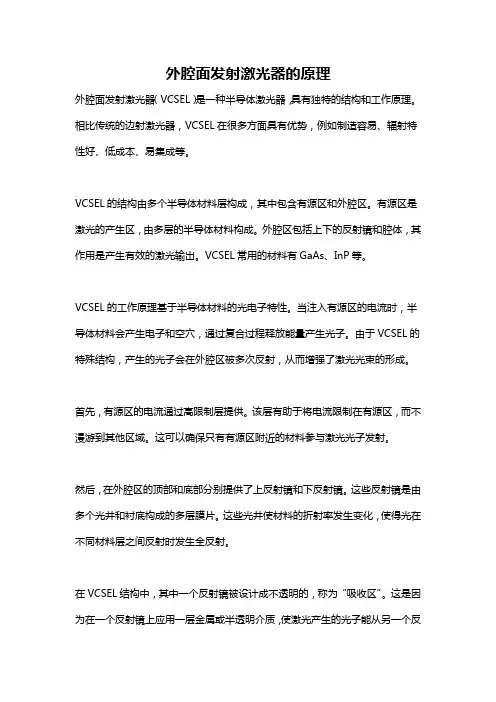

外腔面发射激光器的原理外腔面发射激光器(VCSEL)是一种半导体激光器,具有独特的结构和工作原理。
相比传统的边射激光器,VCSEL在很多方面具有优势,例如制造容易、辐射特性好、低成本、易集成等。
VCSEL的结构由多个半导体材料层构成,其中包含有源区和外腔区。
有源区是激光的产生区,由多层的半导体材料构成。
外腔区包括上下的反射镜和腔体,其作用是产生有效的激光输出。
VCSEL常用的材料有GaAs、InP等。
VCSEL的工作原理基于半导体材料的光电子特性。
当注入有源区的电流时,半导体材料会产生电子和空穴,通过复合过程释放能量产生光子。
由于VCSEL的特殊结构,产生的光子会在外腔区被多次反射,从而增强了激光光束的形成。
首先,有源区的电流通过高限制层提供。
该层有助于将电流限制在有源区,而不漫游到其他区域。
这可以确保只有有源区附近的材料参与激光光子发射。
然后,在外腔区的顶部和底部分别提供了上反射镜和下反射镜。
这些反射镜是由多个光井和衬底构成的多层膜片。
这些光井使材料的折射率发生变化,使得光在不同材料层之间反射时发生全反射。
在VCSEL结构中,其中一个反射镜被设计成不透明的,称为“吸收区”。
这是因为在一个反射镜上应用一层金属或半透明介质,使激光产生的光子能从另一个反射镜束缚立即外逃。
VCSEL的另一个重要部分是腔体。
它是一个控制和增强激光输出的关键组成部分。
腔体的长度决定了激光输出的频率。
腔体的长度大致等于光的波长的整数倍,以确保相位相干性。
当施加适当的电流时,VCSEL会产生连续的激光输出。
它的输出特性由多个因素决定,例如电流大小、温度、反射镜的反射率等。
VCSEL是一种高频率和稳定的激光器,其工作波长通常在近红外范围(例如850nm和940nm)。
与传统的边射激光器相比,VCSEL具有很多优势。
首先,VCSEL的制造成本相对较低,因为其制造工艺相对简单。
其次,VCSEL具有良好的辐射特性,产生的光束呈圆形,并且有良好的空间一致性。

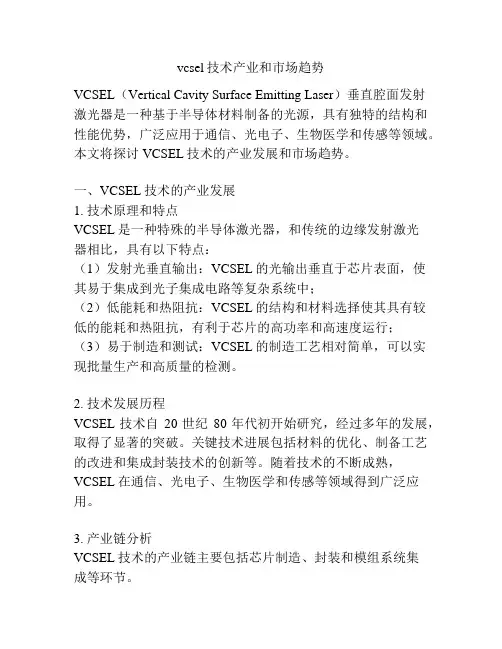

vcsel技术产业和市场趋势VCSEL(Vertical Cavity Surface Emitting Laser)垂直腔面发射激光器是一种基于半导体材料制备的光源,具有独特的结构和性能优势,广泛应用于通信、光电子、生物医学和传感等领域。
本文将探讨VCSEL技术的产业发展和市场趋势。
一、VCSEL技术的产业发展1. 技术原理和特点VCSEL是一种特殊的半导体激光器,和传统的边缘发射激光器相比,具有以下特点:(1)发射光垂直输出:VCSEL的光输出垂直于芯片表面,使其易于集成到光子集成电路等复杂系统中;(2)低能耗和热阻抗:VCSEL的结构和材料选择使其具有较低的能耗和热阻抗,有利于芯片的高功率和高速度运行;(3)易于制造和测试:VCSEL的制造工艺相对简单,可以实现批量生产和高质量的检测。
2. 技术发展历程VCSEL技术自20世纪80年代初开始研究,经过多年的发展,取得了显著的突破。
关键技术进展包括材料的优化、制备工艺的改进和集成封装技术的创新等。
随着技术的不断成熟,VCSEL在通信、光电子、生物医学和传感等领域得到广泛应用。
3. 产业链分析VCSEL技术的产业链主要包括芯片制造、封装和模组系统集成等环节。
(1)芯片制造:VCSEL芯片的制造涉及到半导体材料选择、外延生长、加工、工艺优化等过程。
当前主导该领域的企业主要有美国的Finisar、瑞士的II-VI、日本的松下等。
(2)封装:VCSEL芯片的封装是将其与其他器件或模块连接在一起的过程,以满足不同应用场景的需求。
能够提供高品质封装的企业有日本的Furukawa Electric、台湾的Lite-On等。
(3)模组系统集成:VCSEL芯片的模组化和系统集成是实现具体应用的关键一步,涉及到光纤、连接器、驱动电路等多方面技术。
在这个领域,美国的Lumentum、Acacia Communications等企业具有较强的实力。
二、VCSEL技术市场趋势1. 通信市场VCSEL技术在光纤通信和无线通信领域的应用日益广泛。

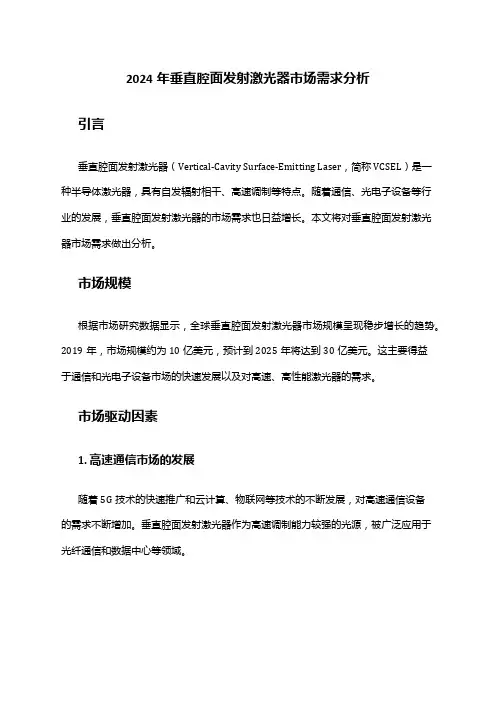

2024年垂直腔面发射激光器市场需求分析引言垂直腔面发射激光器(Vertical-Cavity Surface-Emitting Laser,简称VCSEL)是一种半导体激光器,具有自发辐射相干、高速调制等特点。
随着通信、光电子设备等行业的发展,垂直腔面发射激光器的市场需求也日益增长。
本文将对垂直腔面发射激光器市场需求做出分析。
市场规模根据市场研究数据显示,全球垂直腔面发射激光器市场规模呈现稳步增长的趋势。
2019年,市场规模约为10亿美元,预计到2025年将达到30亿美元。
这主要得益于通信和光电子设备市场的快速发展以及对高速、高性能激光器的需求。
市场驱动因素1. 高速通信市场的发展随着5G技术的快速推广和云计算、物联网等技术的不断发展,对高速通信设备的需求不断增加。
垂直腔面发射激光器作为高速调制能力较强的光源,被广泛应用于光纤通信和数据中心等领域。
2. 光电子设备市场的扩大随着光电子设备在医疗、工业、汽车等领域的应用不断扩大,对垂直腔面发射激光器的需求也在增加。
例如,医疗领域的激光治疗设备、工业领域的激光雷达、汽车领域的激光传感器等都需要高性能的激光器支持。
3. 消费电子市场的需求随着消费电子产品的智能化和个性化趋势,人们对高质量、高性能的光电子设备的需求不断增加。
例如,虹膜识别、3D人脸识别等技术的广泛应用促使了对高功率、高稳定性的激光器的需求增加,而垂直腔面发射激光器正能够满足这一需求。
市场竞争格局目前,全球垂直腔面发射激光器市场竞争激烈,主要厂商包括美国的Finisar Corporation、II-VI Incorporated、Lumentum Holdings Inc.,日本的日亚化学株式会社等。
这些厂商在技术研发、产品创新、市场渠道等方面具有一定优势,形成了市场竞争格局。
市场前景未来,垂直腔面发射激光器市场将继续保持快速增长。
首先,5G技术的商用化将加速垂直腔面发射激光器在通信领域的应用。
一种新型的垂直外腔面发射半导体激光器沈少棠北京工业大学应用数理学院 000611指导教师:宋晏蓉摘要介绍了一种新型的垂直外腔面发射半导体激光器的结构、制作工艺、优点及其应用。
关键词激光器,半导体,垂直外腔面一、引言垂直腔面发射激光器(VCSEL)及其阵列是一种新型半导体激光器,它是光子学器件在集成化方面的重大突破,它与侧面发光的端面发射激光器在结构上有着很大的不同。
端面发射激光器的出射光垂直于晶片的解理平面;与此相反,VCSEL的发光束垂直于晶片表面。
它优于端面发射激光器的表现在:易于实现二维平面和光电集成;圆形光束易于实现与光纤的有效耦合;有源区尺寸极小,可实现高封装密度和低阈值电流;芯片生长后无须解理、封装即可进行在片实验;在很宽的温度和电流范围内都以单纵模工作;价格低。
二、垂直腔面发射激光器的结构图1为VCSEL的结构示意图,由布拉格反射镜,有源层和金属层接触组成。
其衬底的选择有以下3种。
1、硅衬底 在硅(Si)上制作的VCSEL还不曾实现室温连续波工作。
这是由于将AlAs/GaAs DFB直接生长在Si上,其界面不平整所致,使DFB的反射率较低。
日本Toyohashi大学的研究者由于在GaAs/Si异质界面处引入多层(GaAs)m(GaP)n应变短周期超晶格(SSPS)结构而降低了GaAs-on-Si异质结外延层的密度。
2、蓝宝石衬底 美国南方加利福利亚大学的光子技术中心为使VCSEL发射的850nm波长光穿过衬底,采用晶片键合工艺将VCSEL结构从吸收光的GaAs衬底移开,转移到透明的蓝宝石衬底上,提高了wall-plug效率,最大值达到25%。
3、砷化钾衬底 基于砷化钾(GaAs)基材料系统的VCSEL由于高的Q值而备受研究者青睐,目前VCSEL采用最多也是生长在GaAs衬底上。
但以GaAsSb QW作为有源区的CW长波长VCSEL发射波长被限制在1.23 微米。
发射波长1.3 微米的GaAsSb-GaAs系统只有侧面发射激光器中报道过。
日前美国贝尔实验室的F.Quochi等人演示了室温CW时激射波长为~1.28 微米的生长在GaAs衬底下的光泵浦GaAsSb-GaAs QW VCSEL。
这个波长是目前报道的GaAsSb-GaAs材料系最长的输出波长。
三、垂直腔面发射激光器的制作新工艺1、氧化物限制工艺 氧化物限制的重大意义在于:能较高水平地控制发射区面积和芯片尺寸,并能极大地提高效率和使光束稳定地耦合进单模和多模光纤。
因此,采用氧化物限制方案器件有望将阈值电流降到几百 A,而驱动电流达到几个mA就足以产生1mW左右的输出光功率。
采用氧化孔径来限制电流与光场,使效率得到显著提高,同时降低了VCSEL的阈值电流。
所以,现在极有可能在单个芯片上制作大型和密集型封装的氧化限制VCSEL阵列而不会存在严重的过热问题。
除低阈值电流和高效率外,均匀性是成功的VCSEL阵列的又一重要因素。
在驻波节点处设置微氧化孔提高了VCSEL 阵列的均匀性,并降低了小孔器件的散射损耗。
美国University of Southern California大学日前演示的均匀晶片键合氧化限制底部发射850nm VCSEL阵列中,5 * 5 VCSEL阵列的平均阈值电流低至346 毫安,而平均外量子效率接近57%,室温连续波电流激射时单模输出功率超过2 mW。
他们还演示了大(10* 20)VCSEL阵列,其阈值电流和外量子效率的变化分别低于4%与2%。
2、晶片键合工艺 长波长垂直腔面发射激光器(LW-VCSEL)因其低价格、超低阈值和小的光束发散角,作为光纤通信系统中的激光源有很大的潜力。
但是由于它的氧化层和有源层间存在着为满足足够的电流传播和弱的光横向限制的固有距离,使LW-VCSEL遭受横电光限制,因此在高的结电流时会出现一个不稳定的横模图形。
日本NTT光子实验室将具有充分的横向限制的掩埋异质结(BH)引入VCSEL中,采用了薄膜晶片键合工艺使InP基掩埋异质结VCSEL制作在 GaAs-DBR 上。
具体过程如下:(a)采用MOCVD生长InP 基激光器结构(第一次生长);(b)采用反应离子刻蚀(RIE)形成台面方形;(c)再一次生长掺Fe InP层和n-InP层(第二次生长);(d)又一次生长p-InP相位匹配和p-InGaAs接触层(第三次生长);(e)将外延层安装在Si板上并用蜡作机械支撑;(f)采用HCl和H3PO4化学溶液腐蚀InP 衬底和InGaAsP腐蚀中止层;(g)将InP基和GaAs基层的两表面在相同结晶方向面对面放置,然后在室温下蜡熔解而使Si片分开,将样品送入退火炉以形成化学键合;(h)将台面上部的p-InGaAs 移开并将普通电极和SiO2-TiO2介质镜从台面上移去。
底部涂覆一层抗反射涂层。
因为熔合界面远离有源区,而且它不在器件电流通过的路径上,所以晶片键合过程不会影响器件特性。
此LW- VCSEL 结构有以下优点:首先,谐振腔波长可在晶片融合之前监控, 因此发射波长可以提前控制。
第二,激光器工作的可靠性会由于有源层和 InP-GaAs熔合界面之间有足够距离而变得很高。
此外,它能低电压工作的潜力在很大程度上是因为 p-GaAs-AlAs DBR和 p-InP-p- GaAs 界面间的高电阻得到了消除。
四、垂直腔面发射激光器的优点垂直外腔面发射半导体激光器是二十世纪九十年代后期发展起来的新技术。
它兼顾了面发射激光器、边发射激光器和固体激光器三者的优点,既有好的光斑模式和较高的输出功率,波长又很容易设计成不同波段。
与垂直腔面发射半导体激光器(Vertical Cavity Surface Emitting Laser, VCSEL)相比,VECSEL的光斑尺寸比较大(≈100微米,VCSEL尺寸只有几微米),输出功率已经得到2W 以上(VCSEL的功率只有几毫瓦)[1];通过外腔选模,输出的光斑质量可与TEM00模固体激光器相比拟,同时由于VECSEL的输出镜和半导体增益芯片是分离的,因此可以在腔中加入各类调谐元件,类似固体激光器。
与固体激光器相比,VECSEL在吸收光和发射光波长方面也有很大的优势。
由于半导体材料的吸收带很宽,因此对泵浦源的波长及稳定度要求不高。
发光波长是由半导体增益介质的材料组分和量子阱的厚度决定的,原则上可以得到600nm-1700nm的任何波长,覆盖范围广,并且可以连续变化。
经过倍频后,可以扩展到目前热点追踪的蓝绿光波段[2]。
五、垂直外腔面发射半导体激光器的应用VCSEL发射激光器是光通信中的一种深具潜力的固体激光源,被称为新千年最重要的光通信器件。
其特征为圆形输出光束,易与光纤耦合,转换效率高,调制速率快,阀值很低,噪声小;垂直腔面很小,易于高密度大规模集成和成管前整片检测。
VCSEL还非常适合在光互连、激光打印、气体检测、高密度光存储、显示方面的应用。
VCSEL的运用,使得曾经受控于LEDs或边发射的激光技术获得更高效率、更大作用以及更高精度。
从光驱到多维光导网络,从DVD播放器到动作感应装置,从信息到工业乃至医药市场无数的应用中,VCSEL都能实现惊人的成效。
VCSEL已完全使光电科技步入更高水平。
在生物医学中,观察生物用的普通染料有毒,容易使生物活性细胞死掉。
二十世纪九十年代末开发出的荧光蛋白质染料是具有生物活性的物质,不会杀死活体细胞,日益得到广泛应用。
图1是四种典型的荧光蛋白质的吸收光谱。
可以看出,除了ECFP的吸收是400nm左右的短波长,其他三种活性荧光染料都可以用488nm的激光来激发。
而对于514nm附近的波长,其他三种蛋白质(绿、黄、红)的吸收都在50%以上,即这个波长可以同时激发三种染料,特别适用于多波长生物标识。
因此488nm-514nm波长在生物医学中有很重要的应用价值。
由于固体激光器发光波长的限制,目前主要的激光源是氩离子激光器。
但氩离子激光器功率消耗大,寿命有限[3],因此开发488nm-514nm波长的小型化固体或半导体激光器,取代气体激光器,对节省能源,降低消耗,保护生态环境方面具有重大意义。
由于VECSEL同时缩小了泵浦源和谐振腔两部分,使总体体积大大缩小,在实际应用中,可以很方便地作为仪器仪表和显微镜的配套光源,携带方便,实用化程度高。
因此研制出以GaAs为衬底的976nm-1028nm的OP-VECSEL,倍频后得到488nm-514nm波长的VECSEL连续激光器具有重大意义。
此外,生物医学上观测的活性样品在连续光照射下容易被破坏,利用红外光源的双光子吸收可以解决这个问题,并消除激发光源的背景干扰,提高分辨率。
由于VECSEL的增益芯片和腔镜是分离的,激光腔中可以加入半导体可饱和吸收镜(SESAM)被动锁模,产生皮秒或飞秒宽度的脉冲,较好地满足这种需求。
从荧光蛋白质的发射谱(见下图)来看,如果激发光波长和发射光波长过近,容易造成背景光干扰。
而双光子吸收利用的基频光是近红外光,远离发射波长,没有干扰。
如果作为DNA和蛋白质芯片检测用光源,由于没有背景光的干扰,可以提高分辨率,减少误诊率。
这是研制976nm-1028nm 波长的锁模脉冲激光器的重要意义。
而这一波段,恰恰是固体激光器的空白。
利用半导体能带工程,就可以开发出适用生物检测的激光波长,正是VECSEL的优势所在。
光泵浦VECSEL是新型激光器,波长还可以延伸至通信波长和自由空间通信波长,有很大的研究、开发价值和应用前景。
