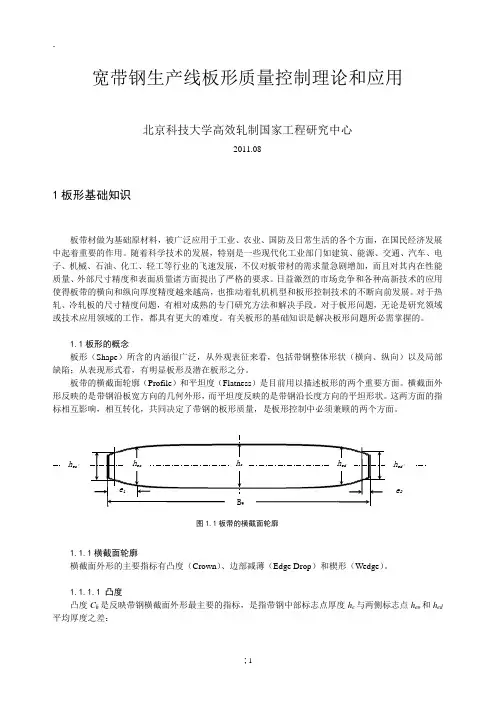

图 1.1板带的横截面轮廓h c h eo ’h ed ’ h edh eo e 2B We 1宽带钢生产线板形质量控制理论和应用北京科技大学高效轧制国家工程研究中心2011.081板形基础知识板带材做为基础原材料，被广泛应用于工业、农业、国防及日常生活的各个方面，在国民经济发展中起着重要的作用。
随着科学技术的发展，特别是一些现代化工业部门如建筑、能源、交通、汽车、电子、机械、石油、化工、轻工等行业的飞速发展，不仅对板带材的需求量急剧增加，而且对其内在性能质量、外部尺寸精度和表面质量诸方面提出了严格的要求。
日益激烈的市场竞争和各种高新技术的应用使得板带的横向和纵向厚度精度越来越高，也推动着轧机机型和板形控制技术的不断向前发展。
对于热轧、冷轧板的尺寸精度问题，有相对成熟的专门研究方法和解决手段。
对于板形问题，无论是研究领域或技术应用领域的工作，都具有更大的难度。
有关板形的基础知识是解决板形问题所必需掌握的。
1.1板形的概念板形（Shape ）所含的内涵很广泛，从外观表征来看，包括带钢整体形状（横向、纵向）以及局部缺陷；从表现形式看，有明显板形及潜在板形之分。
板带的横截面轮廓（Profile ）和平坦度（Flatness ）是目前用以描述板形的两个重要方面。
横截面外形反映的是带钢沿板宽方向的几何外形，而平坦度反映的是带钢沿长度方向的平坦形状。
这两方面的指标相互影响，相互转化，共同决定了带钢的板形质量，是板形控制中必须兼顾的两个方面。
1.1.1横截面轮廓横截面外形的主要指标有凸度（Crown ）、边部减薄（Edge Drop ）和楔形（Wedge ）。
1.1.1.1 凸度凸度C h 是反映带钢横截面外形最主要的指标，是指带钢中部标志点厚度h c 与两侧标志点h eo 和h ed平均厚度之差：C h=h c-(h eo+h ed)/2 （1-1）式中C h -带钢凸度；h c -带钢中点厚度；h eo-带钢操作侧标志点厚度；h ed-带钢传动侧标志点厚度。

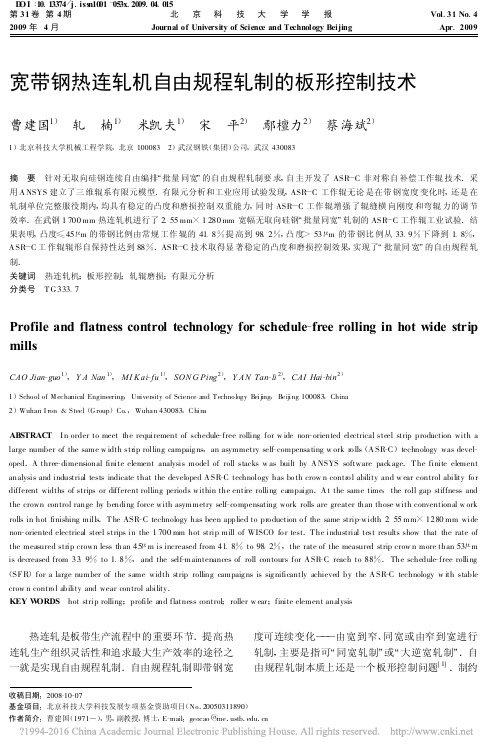

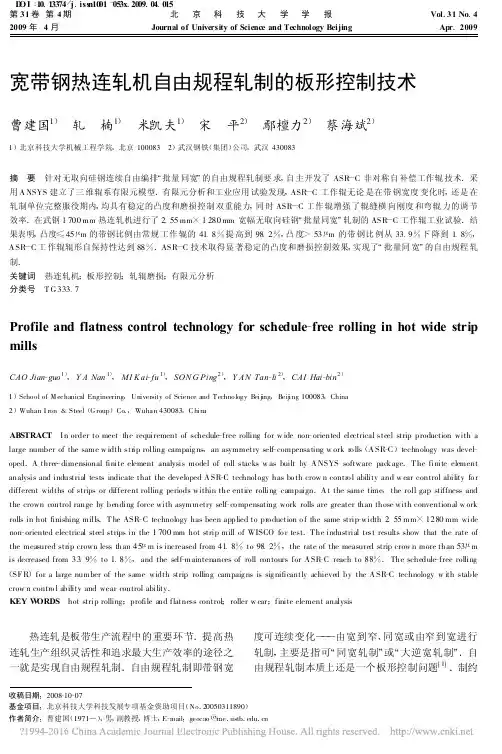

宽带钢热连轧机自由规程轧制的板形控制技术曹建国1) 轧 楠1) 米凯夫1) 宋 平2) 鄢檀力2) 蔡海斌2)1)北京科技大学机械工程学院,北京100083 2)武汉钢铁(集团)公司,武汉430083摘 要 针对无取向硅钢连续自由编排“批量同宽”的自由规程轧制要求,自主开发了ASR -C 非对称自补偿工作辊技术.采用A NSYS 建立了三维辊系有限元模型.有限元分析和工业应用试验发现,ASR -C 工作辊无论是在带钢宽度变化时,还是在轧制单位完整服役期内,均具有稳定的凸度和磨损控制双重能力,同时ASR -C 工作辊增强了辊缝横向刚度和弯辊力的调节效率.在武钢1700mm 热连轧机进行了2.55mm ×1280mm 宽幅无取向硅钢“批量同宽”轧制的ASR -C 工作辊工业试验.结果表明,凸度≤45μm 的带钢比例由常规工作辊的41.8%提高到98.2%,凸度>53μm 的带钢比例从33.9%下降到1.8%,A SR -C 工作辊辊形自保持性达到88%.ASR -C 技术取得显著稳定的凸度和磨损控制效果,实现了“批量同宽”的自由规程轧制.关键词 热连轧机;板形控制;轧辊磨损;有限元分析分类号 T G 333.7Profile and flatness control technology for schedule -free rolling in hot wide stripmillsCAO Jian -guo 1),Y A Nan 1),MI K ai -fu 1),SON G Ping 2),Y AN Tan -li 2),CAI Hai -bin 2)1)School of M echanical Engineering ,University of Science and Technology Beij ing ,Beij ing 100083,China 2)Wuhan I ron &S teel (Group )Co .,Wuhan 430083,C hinaABSTRAC T I n order to meet the requirement of schedule -free rolling for w ide non -oriented electrical steel strip production with a large number of the same w idth strip rolling campaig ns ,an asymmetry self -compensa ting w ork ro lls (A SR -C )technology was devel -oped .A three -dimensional finite element analysis model of roll stacks w as built by A NSYS software package .T he finite element analysis and industrial tests indicate that the developed A SR -C technology has bo th crow n contro l ability and w ear control ability fo r different widths of strips or different rolling periods within the entire rolling campaign .A t the same time ,the roll gap stiffness and the crown control range by bending force with asymmetry self -co mpensating work rolls are greater than those with conventional w ork rolls in hot finishing mills .T he ASR -C technology has been applied to pro duction o f the same strip -width 2.55mm ×1280mm wide non -oriented electrical steel strips in the 1700mm hot strip mill of WISCO fo r test .T he industrial test results show that the rate of the measured strip crown less than 45μm is increased from 41.8%to 98.2%,the rate of the measured strip crow n more than 53μm is decreased from 33.9%to 1.8%,and the self -maintenances of roll contours for A SR -C reach to 88%.The schedule -free rolling (SF R )for a large number of the same width strip rolling campaig ns is sig nificantly achieved by the A SR -C technology w ith stable crow n contro l ability and wear control ability .KEY W ORDS hot strip rolling ;profile and flatness control ;roller w ear ;finite element analysis收稿日期:2008-10-07基金项目:北京科技大学科技发展专项基金资助项目(No .20050311890)作者简介:曹建国(1971—),男,副教授,博士,E -mail :geocao @me .ustb .edu .cn 热连轧是板带生产流程中的重要环节.提高热连轧生产组织灵活性和追求最大生产效率的途径之一就是实现自由规程轧制.自由规程轧制即带钢宽度可连续变化———由宽到窄、同宽或由窄到宽进行轧制,主要是指可“同宽轧制”或“大逆宽轧制”.自由规程轧制本质上还是一个板形控制问题[1].制约第31卷第4期2009年4月北京科技大学学报Journal of University of Science and Technology BeijingVol .31No .4Apr .2009D OI :10.13374/j .iss n1001-053x .2009.04.015轧制计划灵活编排的最直接因素是热连轧机下游机架轧制过程中产生的工作辊严重凹槽型“U ”磨损.要实现自由规程轧制,首要问题就是要求轧机必须具备分散轧辊磨损和热凸度的能力;同时,还要求轧机具备足够的板凸度控制能力.近年来,对于严重凹槽型“U ”磨损,有关文献提出在精轧F7机架采用平辊或低凸度辊控制,而其引发的最大问题就是板形控制能力不足[2].实际上,平辊窜辊仍然是低刚度辊缝,不具有凸度控制功能.所以,在实现“同宽轧制”和“大逆宽轧制”的同时,提高热连轧机下游机架弯辊力的板形调节效率,保证板形质量,是实现自由规程轧制的关键.冷轧硅钢片作为国家优先发展的高效节能、优秀软磁功能材料,是我国钢铁工业品种结构调整的重点.低牌号无取向硅钢是目前国内产量最大、用途最广泛的冷轧硅钢材料.近年来,板形控制已成为冷轧硅钢片生产的关键性难题之一.热轧是低牌号无取向硅钢板形控制的关键工序,因此武钢和北京科技大学合作成立课题组,研究低牌号无取向硅钢热轧板形控制的ASR -Y [3]和AS R -N [4]技术,先后分别应用于2.3mm ×1050mm 常规宽度和2.3mm ×1280mm 宽幅无取向硅钢热轧板形控制,并取得了显著而稳定的效果.为了更好地满足市场需求,武钢1700mm 热连轧机已经轧制1210,1225,1245,1280,1300mm 等多种宽度无取向硅钢板[5],且根据合同要求采取连续混合编排方式组织同宽轧制.大规模批量生产及板宽变化范围大使无取向硅钢的生产编排面临着极大的挑战.因此,自主开发多种宽度连续混合编排实现批量同宽轧制的自由规程轧制技术,具有重要的理论意义和实际价值.1 自由规程轧制ASR -C 技术的板形控制性能 在2.3mm ×1050mm 常规宽度无取向硅钢研制ASR -Y 工作辊和2.3mm ×1280m m 宽幅无取向硅钢的ASR -N 工作辊的基础上,针对无取向硅钢热轧品种多样性及混合编排轧制的要求,提出了自由规程轧制的AS R -C 技术;根据轧制过程中轧辊的磨损规律以及多宽度带钢轧制的不同要求,设定特殊控制功能和窜辊方式,使不同宽度带钢连续混合编制轧制过程中的工作辊磨损由“∪”形变为“”形,使轧件始终处于辊形较为平坦的区域内,打破“由宽至窄”的“Coffin ”轧制规程约束,在实现自由批量同宽轧制的同时实现带钢板形良好控制.为了进一步分析大批量同宽轧制无取向硅钢条件下ASR 技术的调控特性,利用ANS YS 有限元软件建立了辊系弹性变形有限元模型,建模时采用了辊系结构的1/4,如图1所示.模型在计算过程中,将支持辊表面指定为目标面,使用单元号为TAR -GET170;工作辊表面指定为接触面,使用单元号为CONTACT174.以上两单元均为面-面接触单元.所有参数均根据多宽度轧制单位连续自由编排的“批量同宽”轧制条件,且ASR 在整个服役期内不断变化的控制方法而动态设定,建模所需参数见表1.图1 1700mm 热连轧机四辊轧机辊系变形有限元模型Fig .1 Three -dimensional finite elemen t roll system model of a 1700mm 4-hi mill表1 辊系有限元模型的建模参数Table 1 M odeling parameters for a finite element model of roll systems参数项参数值工作辊辊身尺寸,D W ×L W 700mm ×2000mm 工作辊辊颈尺寸,D N ×L N 420mm ×650mm 支持辊辊身尺寸,D B ×L B 1500mm ×1700mm 支持辊辊颈尺寸,D E ×L E 980mm ×800mm单位宽度轧制力,P /(kN ·mm -1)8～11工作辊弯辊力,F W /kN0～20001.1 凸度调节域评价辊缝凸度调节域是指轧机各板形调控手段对承载辊缝的二次凸度C w2和四次凸度C w4的最大调节范围,反映了承载辊缝调节柔性[6-13].图2为不同带宽的情况下,ASR -C 的辊缝凸度调节域.由图可知,随着板宽的增加,ASR 的辊缝凸度调节域形状相似,面积逐渐增大.在实际生产中,使用常规辊以及其他工作辊轧制时,为了保证良好板形,轧制末期往往要依靠较大弯辊力的使用.对于AS R 工作辊,如图2所示,在沿窜辊量变化(即轧制阶段变化)的方向上,当ASR 在其特殊的窜辊策略下进行窜辊时,辊缝调节特性曲线所辖的凸度调节域相对服役初期平均上移幅度仅为0.0354mm ,体现了良好的控制稳定性.原因在于,ASR 工作辊依据不同的带·482·北 京 科 技 大 学 学 报第31卷钢宽度,制定不同的窜辊策略,并且在轧制过程中不断通过窜辊补偿轧辊磨损的影响,使得轧件一直在与轧制初期“相似”的上下工作辊中进行轧制,体现了ASR 在磨损控制方面的特点,因此不会存在轧制末期板形恶化和过度依靠弯辊力的问题.对于常规工作辊甚至一些特殊设计的辊形如CVC (continu -ously variable crown )等连续变凸度辊形,其凸度调节域随带钢宽度的变小而急剧减小是难以克服的问题,如图3所示.与此同时,CVC 工作辊的磨损对服役期内的凸度控制稳定性具有较大影响,是导致工作辊服役后期窜辊、弯辊失去低凸度控制能力的主要原因.尤其在硅钢的同宽轧制中,由于硅钢本身材质问题,对轧辊磨损量较大,其下机辊形如图4所示,当工作辊表面磨损曲线呈箱形或“猫耳型”时,已失去CVC 工作辊原有的几何特征,承载辊缝曲线形状发生畸变,使各种调控手段都不能有效对此补偿,造成带钢板形恶化[14].图2 不同板宽AS R 轧辊凸度调节域Fig .2 Roll gap adjustment area of AS R w ith different widths of strips图3 不同板宽CVC 轧辊凸度调节域Fig .3 Roll gap adjustment area of CVC with different w idths of strips值得说明的是,当板宽变化时,ASR 的辊缝凸度调节域的变化量并不大,其变化程度远小于CVC等轧辊凸度调节域随板宽的变化量.由此证明ASR 轧辊不存在轧制窄带钢时凸度调节域急剧减小的问题,且随着板宽的变化,较小的板宽承载辊缝调节域图4 C VC 工作辊在轧制初期及末期时的综合辊形Fig .4 S hapes of a CVC work roll before and after service包含在板宽较大的承载辊缝调节域中,ASR 辊形对不同宽度的带材,其板形的调节能力具有连续性.可见,在使用AS R 轧辊轧制时,无论是宽带钢还是窄带钢都可以实现批量同宽轧制,调控性能良好,可用于不同宽度连续混合编制轧制.1.2 弯辊力调节的效率分析通过对相应工况下仿真结果的对比分析,可以发现:AS R 工作辊的辊缝凸度与弯辊力呈现较好的线性关系[15],其服役期内不同阶段带钢凸度随弯辊力施加的变化情况如图5所示.图5 服役期内弯辊力调控系数Fig .5 Variation of roll gap crow n as function of bending force du r -ing enl istment通过对比分析常规辊与ASR 辊形在轧制初期及末期辊缝凸度可知,在使用AS R 的整个服役期内,各个阶段的弯辊力调控功效基本保持一致,轧制初期与末期的弯辊力影响差别很小.分析表明,ASR 在其特殊的窜辊控制策略下,可以有效地打开凹槽型磨损槽箱的一个边,使轧件始终处于辊形较为平坦的区域内,并结合工作辊强力弯辊保证承载辊缝形状的正常可控,有效避免了常规辊等辊形因末期的严重磨损所导致凸度控制能力的削弱.无论轧制初期与末期,ASR 的轧辊凸度控制能力都大于常规工作辊,ASR 新辊形前期、后期辊缝凸度比常规辊的分别小81μm 和528μm ,尤其到了后期凸度·483·第4期曹建国等:宽带钢热连轧机自由规程轧制的板形控制技术调控范围比常规辊大41.1%.所以,要实现同等凸度控制能力,ASR 所需的弯辊力远低于常规凸度辊,弯辊力的利用率高,同时也避免了轧制末期过度施加弯辊力所带来的能耗.1.3 辊缝横向刚度评价辊缝横向刚度,是衡量承载辊缝在轧制压力变动时的稳定性.图6和图7分别为轧件宽度为1300mm 时,常规辊形与AS R 辊形在服役期内不同阶段的辊缝横向刚度.图6 常规辊形的辊缝刚度特性Fig .6 Roll gap stiffness characteristics for a conven tional contour图7 ASR 辊形的辊缝刚度特性Fig .7 Roll gap stiffness characteristics for an AS R con tour经过对比可知,与常规辊相比,ASR 轧辊辊缝刚度较大,在轧制较宽带钢时具有明显的优势,随着轧制过程的进行两种工作辊的辊缝刚度都存在不同程度的降低.当单位轧制力产生3kN ·mm -1的变化时,常规辊辊缝凸度的变化量由轧制初期的66μm 增加到轧制末期的69μm ,辊缝刚度减小4.5%.ASR 辊辊缝凸度的变化量由轧制初期的61μm 增加到轧制末期的64μm ,辊缝刚度减小4.9%.将不同时期两种辊形的辊缝刚度进行对比发现,在轧制前期、中期和末期ASR 的辊缝刚度与常规辊相比分别增加8.2%、8.0%和7.8%.由此可见,在轧制单位内的不同阶段,ASR 技术可以在轧制力波动变化时保持其辊缝控制的稳定性,既增加了刚性特性,又兼顾了柔性.2 现场试验及效果为了验证ASR -C 技术的性能,提高硅钢板形质量及产量,于2007年12月在1700mm 热连轧机进行了ASR -C 工作辊的上机调试,对规格为2.55mm ×1280mm 的宽幅无取向硅钢进行了两个大轧制单位6704t 批量同宽轧制试验,取得了预期的效果.试验采用ASR -C 辊形后,宽幅无取向硅钢轧制单位内普钢烫辊材和过渡材数量由10块以上降至4～5块,而硅钢块数由试生产的40卷、实验辊形的近60卷扩大到ASR -C 的70卷以上,板形控制效果良好,所轧硅钢凸度达标率(带钢凸度≤45μm )达98.2%以上,大于53μm 的比例仅为1.8%.应用ASR -C 技术前后带钢凸度对比如图8所示.图8 使用不同辊形硅钢凸度比较Fig .8 Contour distribution of w ide non -oriented electrical steel with a conventional w ork roll and ASR图9 AS R -C 与常规工作辊磨损量差值对比Fig .9 Comparison of wear difference betw een a conventional w ork roll and AS R -C同时,在大单位批量同宽轧制条件下,AS R -C工作辊与常规辊沿辊身全长各点的实测磨损量差值如图9所示.通过对比分析可知,ASR -C 工作辊辊形的自保持性良好.这里通过轧辊自保持参数R tc 来评价轧辊的自保持能力[16],可以得出ASR -C 工作辊辊形的自保持参数R tc 提高到88%以上;且和常规辊形相比ASR 辊形带钢宽度范围内沿辊身长度磨损较均匀,没有箱形磨损出现,辊形变化特征有·484·北 京 科 技 大 学 学 报第31卷明显改善,有效解决了因箱形磨损带来的凸度偏大难题,并增加了低凸度带钢比例.同时,由于磨损的改善,使得弯辊力的调节效率提高,避免了轧制末期过度施加弯辊力.轧制单位内下游机架弯辊力的使用情况如图10所示.图10 轧制单位内下游机架弯辊力的使用情况Fig .10 Usage of bending force in dow nstream mills1700mm 热连轧机AS R -C 技术具有凸度控制与磨损控制双重能力,满足了采用多种宽度连续混合编排条件进行批量同宽轧制的自由规程轧制要求.值得指出的是,现代化宽带钢热连轧机通常均具有短行程(如宝钢2050CVC 热连轧机精轧机组)或长行程(如武钢1700WRS 、2250CVC 热连轧机和马钢1800CVC 薄板坯连铸连轧精轧机组)工作辊窜辊系统,且配置了数控磨床[17-19].ASR 技术可在不影响生产和较少改造生产设备的条件下,适用于工作辊长行程窜辊系统;若采取特定技术手段同样可方便地推广应用于工作辊短行程窜辊系统.3 结论(1)建立轧机辊系变形有限元模型仿真分析显示,ASR -C 板形控制技术在批量同宽轧制条件下,兼备凸度控制与磨损控制的双重功效,承载辊缝横向刚度值稳定,不会存在轧制末期板形恶化和过度依靠弯辊力问题,既增强了板形控制的辊缝刚度特性,又兼顾了辊缝调节柔性.(2)大型工业轧机规模生产数据表明,ASR -C 辊形应用于常规及宽幅无取向硅钢轧制的板形控制效果良好,且轧辊自保持性良好,基本消除了箱形磨损.说明ASR -C 具备了在现有宽带钢轧机上改善生产编排灵活性、实现自由规程轧制的独特优势.(3)1700mm 热连轧机的ASR 技术成功经验表明:AS R 技术可在不影响生产和较少改造生产设备条件下,适用于工作辊长行程窜辊系统,而且若采取特定技术手段同样可方便推广应用于工作辊短行程窜辊系统.参 考 文 献[1] Zhang Q D ,He A R ,Huang L W ,et al .S hape con trol in sched -ule free hot strip rolling .Iron Ste el ,2001,36(2):72(张清东,何安瑞,黄伦伟,等.板形控制与热轧带钢自由规程轧制.钢铁,2001,36(2):72)[2] Kong X W ,Xu J Z ,Wang G D .Study on schedule free rollingwith flat roll on F7finis h stand .Iron S teel ,2002,37(11):26(孔祥伟,徐建忠,王国栋.精轧F7机架采用平辊实现自由程序轧制的研究.钢铁,2002,37(11):26)[3] Cao J G ,Zhang J ,S ong P ,et al .ASR technology for controllingprofile and fl atness of non -oriented electrical steel strip in hot roll ing .Ir on S te el ,2006,41(6):43(曹建国,张杰,宋平,等.无取向硅钢热轧板形控制的AS R 技术.钢铁,2006,41(6):43)[4] Cao J G ,Dai B Q ,Zhang J ,et al .Profile and flatnes s controltechnology of w ide non -oriented electrical steel in hot strip mills .J Cen t South Univ S ci Technol ,2008,39(4):771(曹建国,戴宝泉,张杰,等.宽幅无取向硅钢热轧板形控制技术研究.中南大学学报:自然科学版,2008,39(4):771)[5] Deng H ,Cao J G ,Zhang J ,et al .S tudy on performance of stripprofile control based on different w idth of non -oriented sil icon s teel strip in hot roll ing .Metall Equ ip ,2008,2(1):10(邓辉,曹建国,张杰,等.多宽度无取向硅钢热轧板形控制特性研究.冶金设备,2008,2(1):10)[6] Zhang Q D ,Chen X L .Flatnes s control strategy for CVC 4highcold rolling mill .J Un iv Sci Technol Beijing ,1996,18(4):347(张清东,陈先霖.CVC 四辊冷轧机板形控制策略.北京科技大学学报,1996,18(4):347)[7] Chen X L .Flatness control in new generation high -tech mills forwide strip roll ing .J U niv Sci Tech nol Beijing ,1997,19(Suppl 2):1(陈先霖.新一代高技术宽带钢轧机的板形控制.北京科技大学学报,1997,19(增刊2):1)[8] Jia S H ,Cao J G ,Zhang J ,et al .Effect of S martC row n work rollw ear contour pattern on controllability of p rofile and flatness in tandem col d rolling mill s .J U niv S ci Technol Beijing ,2006,28(5):468(贾生晖,曹建国,张杰,等.冷连轧机SmartCrow n 轧辊磨损辊形对板形调控能力影响.北京科技大学学报,2006,28(5):468)[9] Salimi M ,Forouzan M R .Determination of bending actuators setpoints to control crown and flatness in hot roll ing of strip .J Mater Proc ess Technol ,2002,125/126:670[10] Ginzburg .High -Qu lity S teel Rolling Theory a nd Pr acfice .New York :M arcel Dekker Press ,1993:34[11] Derek A S ,Patrick J M ,Carl os J M ,et al .Control strategiesfor high production and quality :U .S .steel Gary 84-in .hot strip mill .Iron S teel Eng ,1998,75(6):31[12] Ginzburg V B ,Azzam M .Selection of optimum strip profile andflatnes s technology for roll ing mil ls .Iron S teel Eng ,1997,74·485·第4期曹建国等:宽带钢热连轧机自由规程轧制的板形控制技术(7):30[13] Peng Y,Liu H M,Wang D C.Simulation of type sel ection for6-high cold tandem mill based on shape control ability.J C entSouth Univ Technol,2007,14(2):278[14] W ei G C,Cao J G,Zhang J,et al.Optimization and appl icationof CVC w ork roll contou r on2250hot strip mills.J C ent SouthUn iv S ci Technol,2007,38(5):937(魏钢城,曹建国,张杰,等.2250CVC热连轧机工作辊辊形改进与应用.中南大学学报:自然科学版,2007,38(5):937)[15] Xu J Z,Zhang J,Zhang F J,et al.Effect of w ork roll bendingforce on hot rolled strip profil e.J Iron S teel Res,2003,15(5):23(徐建忠,张军,张凤琴,等.工作辊弯辊力对热轧带钢凸度的影响.钢铁研究学报,2003,15(5):23)[16] Cao J G,C hen X L,Zhang Q D,et al.Roll Wear pattern andappraisal of roll contou r in hot w ide strip mill.J U niv Sci Tech-nol Beijing,1999,21(2):188(曹建国,陈先霖,张清东,等.宽带钢热连轧机轧辊磨损与辊形评价.北京科技大学学报,1999,21(2):188)[17] Chen L S,Lian J C.S tudy on Roll Wear on Hot R olling M ill.Ir on S te el,2001,36(1):66(陈连生,连家创.热带钢轧机轧辊磨损研究.钢铁,2001,36(1):66)[18] Xu G,Liu X J,Xiong J W,et al.Appraisal of roll w ear patternof CVC mill.Iron S teel Vanad iu m Titanium,2006,27(3):60(徐光,刘显军,熊俊伟,等.CVC轧机轧辊磨损评价.钢铁钒钛,2006,27(3):60)[19] C ao J G,Wei G C,Zhang J,et al.VC R and AS R technologyfor profile and flatness control in hot strip mills.J Cen t SouthU niv Technol,2008,15(2):264·486·北 京 科 技 大 学 学 报第31卷。
