当前位置：文档之家 › 刚性防水套管隐蔽工程检查验收记录1

刚性防水套管隐蔽工程检查验收记录1

  • 格式：doc
  • 大小：414.00 KB
  • 文档页数：14

检 施工单位 查 验 项目专业质量检查员（签名） 收 意 项目专业技术负责人（签名） 见
2008 年 08 月 04 日
专业监理工程师（签名） （建设单位项目专业技术负责人）
厚 6mm 宽 50mm
年
月
日
500-275mm
泵房穿外墙刚性防水套管隐蔽工程检查验收记录
工程名称 施工单位 施工执行标准 名称及编号
说明或简图： 吸水井防水套管预埋 DN1100 进水管；6 只：DN500 出水管；2 只：DN700 出水管；4 只，刚性防水套管翼 环宽 50mm,厚 6mm，双面满焊，焊缝饱满，无虚焊，焊 接质量良好，预埋标高、尺寸符合设计要求，固定牢固； 内壁刷两道防锈漆保护，施工质量符合设计及施工规范 要求。
说明或简图： 1#清水池溢流井防水套管预埋 DN800； 2 只： DN400； 2 只，刚性防水套管翼环宽 50mm,厚 6mm，双面满焊， 焊缝饱满，无虚焊，焊接质量良好，预埋标高、尺寸符 合设计要求，固定牢固；内壁刷两道防锈漆保护，施工 质量符合设计及施工规范要求。
检 施工单位 查 验 项目专业质量检查员（签名） 收 意 项目专业技术负责人（签名） 见
分部(子分部)工程名称 验收部位 分项工程名称/检验批编号 检查情况 符合设计及施工规范要求 符合设计及施工规范要求 符合设计及施工规范要求 符合设计及施工规范要求
建筑给排水 B 段顶板 透气管防水 套管预埋
项目经理 施工图号 联系单号或日期
何初光 结施-清水池-04
套管质量及规格、尺寸 套管预埋标高、尺寸 套管固定方法 套管焊接质量
年
月
日
刚性防水套管隐蔽工程检查验收记录
编号 水－01
工程名称 施工单位 施工执行标准 名称及编号
玉环配水泵站 2#清水池 浙江八达建设集团有限公司 建筑给排水及采暖工程施工质量验 收规范 GB50242-2002 检查项目
分部(子分部)工程名称 验收部位 分项工程名称/检验批编号 检查情况 符合设计及施工规范要求 符合设计及施工规范要求 符合设计及施工规范要求 符合设计及施工规范要求
2008 年 07 月 25 日
专业监理工程师（签名） （建设单位项目专业技术负责人）
厚 6mm 宽 50mm
年
月
日
275mm
吸水井刚性防水套管隐蔽工程检查验收记录
工程名称 施工单位 施工执行标准 名称及编号
玉环配水泵站吸水井 浙江八达建设集团有限公司 建筑给排水及采暖工程施工质量验 收规范 GB50242-2002 检查项目
玉环配水泵站（泵房） 浙江八达建设集团有限公司 建筑给排水及采暖工程施工质量验 收规范 GB50242-2002 检查项目
分部(子分部)工程名称 验收部位 分项工程名称/检验批编号 检查情况 符合设计及施工规范要求 符合设计及施工规范要求 符合设计及施工规范要求 符合设计及施工规范要求
刚性防水套管隐蔽工程检查验收记录
编号电－02
工程名称 施工单位 施工执行标准 名称及编号
玉环配水泵站（加氯间） 浙江八达建设集团有限公司 建筑给排水及采暖工程施工质量验 收规范 GB50242-2002 检查项目
分部(子分部)工程名称 验收部位 分项工程名称/检验批编号 检查情况 符合设计及施工规范要求
检 施工单位 查 验 项目专业质量检查员（签名） 收 意 项目专业技术负责人（签名） 见
2008 年 05 月 31 日
厚 6mm 专业监理工程师（签名） （建设单位项目专业技术负责人） 宽 50mm
年
月
日
275mm
刚性防水套管隐蔽工程检查验收记录
工程名称 施工单位 施工执行标准 名称及编号
玉环配水泵站 2#清水池 浙江八达建设集团有限公司 建筑给排水及采暖工程施工质量验 收规范 GB50242-20Байду номын сангаас2 检查项目
说明或简图： 刚性防水套管翼环宽 50mm,厚 6mm，双面满焊，焊 缝饱满，无虚焊，焊接质量良好，预埋标高、尺寸符合 设计要求，固定牢固；内壁刷两道防锈漆保护，施工质 量符合设计及施工规范要求。
检 施工单位 查 验 项目专业质量检查员（签名） 收 意 项目专业技术负责人（签名） 见
2008 年 07 月 21 日
厚 6mm 专业监理工程师（签名） （建设单位项目专业技术负责人） 宽 50mm
275mm
年
月
日
刚性防水套管隐蔽工程检查验收记录
工程名称 施工单位 施工执行标准 名称及编号
玉环配水泵站 1#清水池 浙江八达建设集团有限公司 建筑给排水及采暖工程施工质量验 收规范 GB50242-2002 检查项目
分部(子分部)工程名称 验收部位 分项工程名称/检验批编号 检查情况 符合设计及施工规范要求 符合设计及施工规范要求 符合设计及施工规范要求 符合设计及施工规范要求
建筑给排水 基础 吸水井防水套管 预埋
项目经理 施工图号 联系单号或日期
周良军 水施-泵房-02
套管质量及规格、尺寸 套管预埋标高、尺寸 套管固定方法 套管焊接质量
分部(子分部)工程名称 验收部位 分项工程名称/检验批编号 检查情况 符合设计及施工规范要求 符合设计及施工规范要求 符合设计及施工规范要求 符合设计及施工规范要求
建筑给排水 基础 溢流井防水套管 预埋
项目经理 施工图号 联系单号或日期
何初光 结施-清水池-04
套管质量及规格、尺寸 套管预埋标高、尺寸 套管固定方法 套管焊接质量
建筑给排水 基础 溢流井防水套管 预埋
项目经理 施工图号 联系单号或日期
何初光 结施-清水池-04
套管质量及规格、尺寸 套管预埋标高、尺寸 套管固定方法 套管焊接质量
说明或简图： 刚性防水套管翼环宽 50mm,厚 6mm，双面满焊，焊 缝饱满，无虚焊，焊接质量良好，预埋标高、尺寸符合 设计要求，固定牢固；内壁刷两道防锈漆保护，施工质 量符合设计及施工规范要求。
建筑给排水 11.0m 梁 11.0m 螺杆 套管预埋
项目经理 施工图号 联系单号或日期
何初光 结施-07
说明或简图： 详见结施加氯间-07 详图 1-1。
DN20 刚性套管
检 查 项目专业质量检查员（签名） 验 收 意 项目专业技术负责人（签名） 见
2008 年 05 月 20 日
施工单位
专业监理工程师（签名） （建设单位项目专业技术负责人）

合集下载

水景刚性防水工程施工管理检查记录表

水景刚性防水工程施工管理检查记录表

附录50
编号：GTR65000-46版本：2012
水景刚性防水工程施工管理检查记录表
申报编号：填表日期：
项目名称
分项工程名称
施工单位
具体部位
检查或验收内容（标准）
项目景观人员签字/日期
工程部负责人审批
1
方案评审
对于面积较大的水景防水，应组织专项防水施工方案评审。
2
基层验收
检查其管道工程是否密实、防止不均匀沉降；刚性防水层下面敷设的管道已施工完成且验收合格。
8
砼浇筑过程检查
防水凝土的结构厚度满足设计要求，防水混凝土的原材料配合比及坍落度必须符合设计要求；应一次浇筑到位，不得留设施工缝；应振捣密实，预埋的管道无移位、破坏现象；防水层顶标高一致。
9
养护
监督施工单位的养护是否到位，夏季应增加浇水次数，表面应保护敷盖，保持表面湿润，冬季气温较低时应设防冻措施，养护时间按规定最少不得小于7天以上。
10
表观质量
防水混凝土结构表面应结实、平整、不得有露筋、蜂窝等缺陷；埋设构件管线位置正确，防水混凝土结构表面无裂纹，不得存在大于0.2mm的贯通裂缝；顶标高一致。
11
养水试验
砼表观质量验收合格后，应组织进行养水试验，养水时间不少于48小时。养水试验期间，应设专人定时观测水平面的下降量，并结合当时的气温、风速等情况，判定防水层的渗漏量是否符合要求。（温度25℃时，水平面下降应小于8㎜）
注：本表由项目景观工程管理人员填写，经工程部负责人确认复核。交项目公司资料室存档备查。
3
进场验收
检查水泥、钢筋、外加剂等各类原材料的合格证明及复验报告；检查骨料的含泥量、粒径是否符合规范要求。
4
放样验收
检查形状、标高、定位等是否符合设计要求。
刚性防水套管隐蔽工程检查验收记录[1]

刚性防水套管隐蔽工程检查验收记录[1]

刚性防水套管隐蔽工程检查验收记录一、工程基本情况本次检查验收的工程为刚性防水套管隐蔽工程。

该工程位于某大厦的地下室三层，用于排水管道的防水处理。

工程总面积为1000平方米，包括管道穿越、水箱、井盖等设施。

工程建设单位为某建设工程有限公司。

二、检查验收情况1. 工程质量检查检查人员对该工程进行了细致的质量检查，主要内容包括：•刚性防水套管的施工质量；•管道穿越点的防水质量；•水箱内部防水质量；•井盖的防水质量。

经过检查，发现该工程的主要质量问题如下：•部分刚性防水套管的接口处出现渗漏，需要重新进行密封处理；•井盖的防水胶条存在松动问题，需要重新固定；•部分管道穿越点的防水处理未达标，需要进行补漏和加强处理。

建设单位表示会立即通知施工方进行整改，直到达到相关部门的验收标准。

2. 工程安全检查检查人员对该工程的施工现场进行了细致的安全检查，主要内容包括：•施工区内是否有明火或其他易燃物品；•施工现场工人是否佩戴安全防护用品；•施工区内是否设置安全警示标志。

经过检查发现，该工程施工现场安全情况良好，不存在安全隐患。

三、工程验收情况检查人员根据《建筑工程质量验收规范》进行了工程的验收，并对该工程的合格证书进行了颁发。

建设单位表示会严格按照验收标准对该工程进行整改，并履行相关资料报备和备案手续。

四、工程总结本次刚性防水套管隐蔽工程的检查验收工作圆满结束。

检查人员对该工程建设单位和施工方进行了建议和整改要求，并对建设单位进行了合格证书的颁发。

对于该工程建设单位和施工方，今后应严格按照相关施工标准和验收标准进行建设，确保工程的质量和安全达到标准要求。

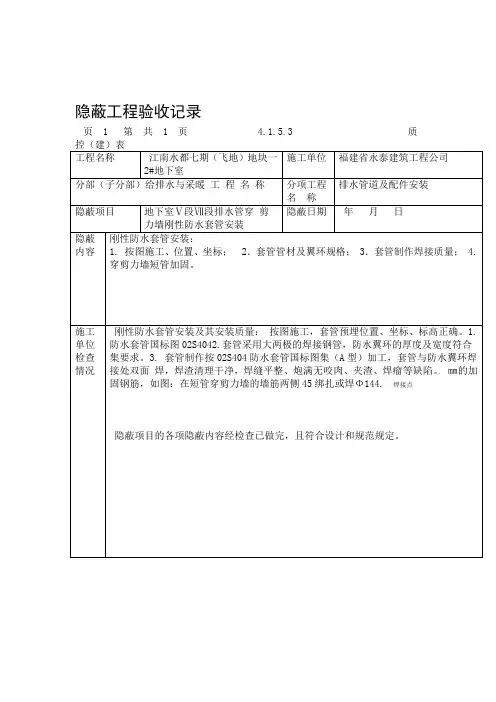

刚性防水套管隐蔽工程验收记录

刚性防水套管隐蔽工程验收记录

施工单位检查情况
刚性防水套管安装及其安装质量：按图施工，套管预埋位置、坐标、标高正确。1.
防水套管国标图02S4042.套管采用大两极的焊接钢管，防水翼环的厚度及宽度符合集要求。3.套管制作按02S404防水套管国标图集（A型）加工，套管与防水翼环焊接处双面焊，焊渣清理干净，焊缝平整、炮满无咬肉、夹渣、焊瘤等缺陷。。㎜的加固钢筋，如图：在短管穿剪力墙的墙筋两侧45绑扎或焊Φ144.焊接点
分项工程称名
给水管道及配件安装
隐蔽项目
地下室Ⅳ段给水管穿剪力墙刚性防水套管安装
隐蔽日期
日月年
隐蔽内容
刚性防水套管安装：按图施工、位置、坐标；1. 2．套管管材及翼环规格；3．套管制作焊接质量；4.穿剪力墙短管加固。
施工单位检查情况
刚性防水套管安装及其安装质量：按图施工，套管预埋位置、坐标、标高正确。1.
分项工程称名
排水管道及配件安装
隐蔽项目
地下室Ⅷ段排水管穿剪力墙刚性防水套管安装
隐蔽日期
日年月
隐蔽内容
刚性防水套管安装：按图施工、位置、坐标；1.．套管管材及翼环规格；2．套管制作焊接质量；3 4.穿剪力墙短管加固。
8
/ 5
施工单位检查情况
刚性防水套管安装及其安装质量：按图施工，套管预埋位置、坐标、标高正确。1.
防水套管国标图套管采用大两极的焊接钢管，防水翼环的厚度及宽度符合02S4042.集要求。型）加工，套管与防水翼环焊接处双面A套管制作按3. 02S404防水套管国标图集（焊，焊渣清理干净，焊缝平整、炮满无咬肉、夹渣、焊瘤等缺陷。。㎜的加固钢筋，如图：45绑扎或焊Φ144.在短管穿剪力墙的墙筋两侧焊接点
隐蔽项目的各项隐蔽内容经检查已做完，且符合设计和规范规定。
建筑给排水套管预埋隐蔽资料(档案馆标准)

建筑给排水套管预埋隐蔽资料(档案馆标准)

建筑给排水套管预埋隐蔽资料（档案馆标准）附件：□隐蔽工程验收记录。

主要材料名称及规程/型号：Φ159（直径）某150（高度）某50（止水片宽度）刚性防水套管、Φ108（直径）某120（高度）某50（止水片宽度）刚性防水套管等隐检内容：
1、套管焊缝及热影响区表面无裂纹、未熔合、未焊透、夹渣、弧坑和气孔等缺陷；
2、套管管径比安装管道管径大2档，高度、壁厚合格，止水环长度≧5厘米，套管与翼环应双面满焊，纵缝满焊，防腐措施到位，外壁不得刷漆，内壁刷防锈漆二度。

3、标高位置正确无误，套管上端应高出建筑完成面20mm，厨房及厕浴间套管应高出建筑完成面50mm;套管下端与楼板面平，安装在墙壁内的套管其两端与饰面相平，预埋上下层套管时，上下层套管中心线必须垂直于楼板；
4、固定牢靠，套管四周使用铁钉固定，套管管径≧114毫米时，管周必须使用钢筋加固焊接，防止浇筑混凝土时套管移位；
5、排水管道的套管埋设时应向墙外侧放坡，坡度与该排水管道的坡度相一致。

6、安装完毕后，使用黄沙将套管塞满，然后使用胶带封口，封口胶带在套管上接触面不应多于1.5公分，防止混凝土成型后与套管之间有隔层间隙，造成漏水隐患。

现场检查情况详见附图！检查意见及结论：
施工符合设计及质量验收规范要求，同意进入下道工序进行施工！项目技术负责人：
施工员：
质检员:年月日专业监理工程师：
（建设单位项目负责人）年月日本表由施工单位填写，建设单位、施工单位、监理单位各保存一份。
