油气田地面工程标准化设计发布时间：2022-05-12T08:04:15.115Z 来源：《福光技术》2022年10期作者：秦少华[导读] 随着社会和经济的迅速发展，对石油的总体需求日益增长。
因此，整个油气田的开采频率在不断提高，油气田的开采难度也在不断增加，而随着石油资源的大量消耗，目前国内的石油资源已经严重短缺。
无论是从投入还是从成本上来说，都是一种巨大的压力。
中石化江汉石油工程设计有限公司湖北武汉 430074摘要：随着石油勘探开发的不断深入，许多传统的油气田工程设计方法已不能适应油田的发展。
所以，在石油和天然气工程的建设中，规范化的设计显得尤为重要。
本文重点介绍了标准化设计的必要性，以及在标准化设计中应该体现的一些问题。
关键词：石油勘探；工程设计；天然气工程；必要性引言：随着社会和经济的迅速发展，对石油的总体需求日益增长。
因此，整个油气田的开采频率在不断提高，油气田的开采难度也在不断增加，而随着石油资源的大量消耗，目前国内的石油资源已经严重短缺。
无论是从投入还是从成本上来说，都是一种巨大的压力。
但随着油田开发的不断扩大，油田地面工程的工作量和技术水平也不断提高。
随着油田开发的不断深入，以往的常规设计模式和组织形式已不能适应油田开发的需要，必须根据油田的实际情况，适时地采用一些具有创新性的、规范化的设计方案，来促进油田的整体勘探发展。
1.油气田地面工程建设标准化设计的必要性分析由于国内各油气田公司在进行与之相关的标准化设计工作时，无论从认识上还是从实施的角度来看，都存在着很大的差异。
同时，我国目前的标准化工程设计体系还处于建设和实施的阶段，还存在着不完善、系统性差等问题。
因此，目前的规范设计已不能满足目前油气勘探开发中的一系列需求。
所以，必须要根据我国的国情，构建具有科学性、规范性、全面性的标准化制度，这一制度的制订和实施，不但为标准化设计工作的顺利进行奠定了坚实的基础，同时也为标准化设计的实施提供了保障。

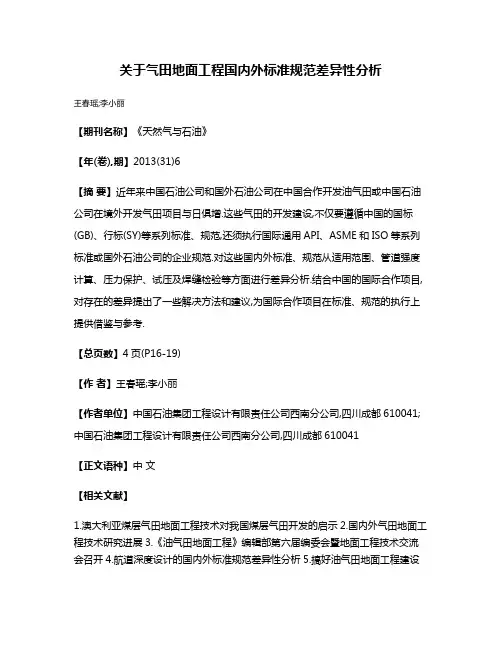

关于气田地面工程国内外标准规范差异性分析
王春瑶;李小丽
【期刊名称】《天然气与石油》
【年(卷),期】2013(31)6
【摘要】近年来中国石油公司和国外石油公司在中国合作开发油气田或中国石油公司在境外开发气田项目与日俱增.这些气田的开发建设,不仅要遵循中国的国标(GB)、行标(SY)等系列标准、规范,还须执行国际通用API、ASME和ISO等系列标准或国外石油公司的企业规范.对这些国内外标准、规范从适用范围、管道强度计算、压力保护、试压及焊缝检验等方面进行差异分析.结合中国的国际合作项目,对存在的差异提出了一些解决方法和建议,为国际合作项目在标准、规范的执行上提供借鉴与参考.
【总页数】4页(P16-19)
【作者】王春瑶;李小丽
【作者单位】中国石油集团工程设计有限责任公司西南分公司,四川成都610041;中国石油集团工程设计有限责任公司西南分公司,四川成都610041
【正文语种】中文
【相关文献】
1.澳大利亚煤层气田地面工程技术对我国煤层气田开发的启示
2.国内外气田地面工程技术研究进展
3.《油气田地面工程》编辑部第六届编委会暨地面工程技术交流会召开
4.航道深度设计的国内外标准规范差异性分析
5.搞好油气田地面工程建设
和管理提高油气田开发整体效益——在油气集输及处理工艺技术座谈会上的讲话(节选)
因版权原因，仅展示原文概要，查看原文内容请购买。
油气田地面工程标准化设计摘要：伴随着我国经济的高速发展，使得在人们对于石油资源的整体需求越来越高。
在油气开采的过程中，开发难度发生了较大的提升。
但是在石油资源的开展中，经常面临着一定的挑战。
在本文分析中，就主要阐述油气田地面工程标准化设计，从而为相关技术人员提供参考。
关键词：油气田；地面工程；标准化设计引言：我国在石油资源的使用当中，为了提升经济效益，往往需要进一步的提升成本控制的效果。
其中进行油气田地面工程的建设规模越来越大，这样使得在工程量与技术的选择上，都需要进行细致的处理，最大化的提升地面工程设计的合理性，形成创新类型的标准化设计方案。
1 油气田地面工程建设标准化设计在我国石油企业的发展进程中，无论是在工作意识还是在不同工作开展的细节上，都需要得到全面的创新发展。
但是我国在现阶段的标准化的工程设计体系中，基于构建与落实缺乏完善性与系统性，导致在类型标准化的设计当中，无法满足油气田在勘探过程中的具体需求。
后续进行工作开展中，一方面需要结合工作开展的情况，还需要建立一个完善的标准化体系（图1），才可以让体系可以很好的规范油气田的日常勘察工作，并扩展针对性的标准化工作，符合我国未来油气田的发展与规划。
图1 标准化体系2 标准化形势在全面推动标准化的建设工作，始终面临着一定的挑战。
标准化设计的工作，是一种系统性的工程处理，因此需要具体的处理中，从综合角度进行评估。
标准化设计当中会使用到各种先进的技术，同时积极的对管理创新，并对于建设高效运行的标准化技术形势，进行独特性的分析与处理。
但是为了实现标准化的设计，还需要具体的处理中，保持对标准化的深入研究，从规定的内容角度进行评估。
基于技术的生产建设方式，要强化生产与效益方面的分析。
例如，基于规模化采购、模块化建设以及各种吸纳进来的处理方式，全面推动生产与经营的发展。
其次，进行标准化建设机制的处理上，基于标准化的建设模式，降低建设周期以及建设的水平，是设计单位未来实现高质量生产的关键环节。
ICS点击此处添加ICS号点击此处添加中国标准文献分类号Q/SY 中国石油天然气集团公司企业标准Q/SY 1688—2014油气田地面工程视觉形象设计规范Design Code of Visual Image for Oil and Gas Field Surface Engineering2013-8-XX发布XXXX- 10 -1实施中国石油天然气集团公司发布Q/SY XXX目次前言 (1)1 范围 (3)2 规范性引用文件 (3)3 术语和定义 (3)4 基本规定 (4)4.1 站场类型划分 (4)4.2 井场视觉形象设计 (5)4.3 小型厂站视觉形象设计 (5)4.4 中型厂站视觉形象设计 (5)4.5 大型厂站视觉形象设计 (6)4.6 特大型厂站视觉形象设计 (6)5 基础要素 (6)5.1 标准色 (6)5.2 标准字 (7)5.3 宝石花标识 (8)5.4 宝石花与中国石油组合标识 (9)5.5 标识色带 (10)5.6 警示色带 (11)5.7 警戒色带 (11)6 涂色与标识 (11)6.1 管道涂色与标识 (11)6.2 设备、设施涂色与标识 (13)6.3 井口设施涂色与标识 (20)7 标识牌 (24)7.1 井场、井号名称牌 (24)7.2 厂站名称牌 (27)7.3 HSE标识牌 (29)7.4 进站须知牌 (33)7.5 厂站简介牌 (34)7.6 生产功能用房名称牌 (36)1Q/SY XXX8 建筑物 (36)8.1平屋顶 (36)8.2坡屋顶 (38)9 构筑物 (40)9.1 围墙 (40)9.2 大门 (42)10 其他 (49)10.1 风向标 (49)10.2 通信设施 (50)10.3 路灯 (51)附录A（资料性附录） (52)A.1 井场视觉形象设计...........................................................................错误！未定义书签。
A.2 小型厂站视觉形象设计...................................................................错误！未定义书签。
A.3 中型厂站视觉形象设计...................................................................错误！未定义书签。
A.4 大型厂站视觉形象设计...................................................................错误！未定义书签。
A.5 特大型厂站视觉形象设计...............................................................错误！未定义书签。
2Q/SY XXX前言本标准按照GB/T 1.1-2009给出的规则起草。
本标准由中国石油天然气股份有限公司勘探与生产分公司提出。
本标准由中国石油天然气集团公司标准化委员会石油石化工程建设专业标准化技术委员会归口。
本标准起草单位：西安长庆科技工程有限责任公司、中国石油天然气股份有限公司勘探与生产分公司、中国石油规划总院本标准主要起草人：汤林、李时宣、庞永莉、班兴安、林罡、刘宏梅、苏海平、李秋忙、丁建宇、云庆、郑晓利、李言、王国柱、朱利捷、解晓丽、张小龙、白剑峰、李庆1Q/SY XXX 2Q/SY XXX 油气田地面工程视觉形象标准化设计规范1 范围本标准适用于油气田及滩海油气田陆岸终端新建、改建及扩建工程中的站场所涉及的地面设备、管道、设施、建（构）筑物视觉形象设计。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 2894安全标志及其使用导则3 术语和定义下列术语和定义适用于本文件。
3.1标识mark在管道、设备、建（构）筑物等外表面局部范围内涂刷的明显标志，包括宝石花、字样、代号等。
3.2标准色standard colour采用CMYK、RGB配色体系的要求形成标准的颜色。
3.3标准字standard font采用规定的字体及宽度比例，表示设备与管道的名称、代号的文字。
3.4站场stations各类井场和各种功能厂站的总称，包括其占有的场地、设施等。
3.5井场well site完成井的生产过程的场所。
3.6厂站plants and stations除井场外其他各种功能站的总称。
3.7名称牌name board用于标识井场、井号或厂站名称的标牌。
3Q/SY XXX4 3.8标识牌 sign board设定于特定位置、用于传达信息的标牌。
4 基本规定4.1 站场类型划分站场类型的划分应符合表1的规定。
表1 站场类型划分 站场类型属性 站场及规格 井场油田 包括单井和丛式采油井井场、水源井井场、注水（聚、汽、气）井井场 井场气田 包括单井和丛式井场 油田计量站、阀组间、配水间、增压站、橇装注水站等 小型厂站 气田 单一功能的集气站、采出水回注站等油田 接转站、放水站、注水站、三次采油配注站、供水站、清水处理站、注汽站G ＜50×104t/a 的脱水站G ＜30×104t/a 的联合站G ＜1×104m 3/d 的稠油采出水锅炉回用处理站G ＜2×104m 3/d 的采出水处理站G ＜1×104t/a 的聚合物配制站气田 增压集气站、脱硫集气站、脱水集气站中型厂站 公用 独立的35kV 变电站、消防站油田 G ≥50×104t/a 的脱水站30×104t/a ≤G ＜100×104t/a 的联合站G ＜300×104t/a 的原油稳定站G ≥1×104m 3/d 的稠油采出水锅炉回用处理站G ≥2×104m 3/d 的采出水处理站G ＜60×104m 3的油库G ≥1×104t/a 的聚合物配制站G ＜100×104m 3/d 的伴生气处理厂气田 G ＜1000×104m 3/d 的非酸性天然气处理厂G ＜300×104m 3/d 的酸性天然气处理厂G ＜300×104m 3/d 的凝析气处理厂G ＜400×104m 3/d 的储气库集注站大型厂站 公用 110kV 及以上的变电站油田 G ≥100×104t/a 的联合站（集中处理站）G ≥300×104t/a 的原油稳定站G ≥60×104m 3的油库G ≥100×104m 3/d 的伴生气处理厂特大型厂站 气田G ≥1000×104m 3/d 的非酸性天然气处理厂G ≥300×104m 3/d 的酸性天然气处理厂G ≥300×104m 3/d 的凝析气处理厂G ≥400×104m 3/d 的储气库集注站 注：表中G 指设计能力。
4.2 井场视觉形象设计4.2.1井场的征地边界宜采用土堤、植物、沟槽等方式界定。
4.2.2油田井场不宜设围栏；当井场位于人口稠密地区时，宜设置防翻越围栏，大门宜采用基本型防翻越围栏门。
4.2.3气田井场宜设围栏；当井场位于人口稠密地区时，应设置防翻越围栏，当井场位于人口稀少地区时，宜设置非防翻越围栏，大门宜采用非防翻越围栏门。
4.2.4有围栏的井场应在井场围栏门上设置井场名称牌与HSE标识牌；无围栏的井场宜在征地边缘道路入口处设置带标识杆的井场名称牌与HSE标识牌。
4.2.5 井场内场地不宜铺装，井口、设备周边区域可采用水泥预制块或碎石适当铺砌，铺砌材料宜保持原色。
4.2.6 井场可设巡检便道，宜采用水泥现浇或预制块铺砌。
4.2.7 视域范围内的抽油机朝向应一致。
4.2.8 典型井场视觉形象见附录A。
4.3 小型厂站视觉形象设计4.3.1小型厂站位于人口稠密地区或特殊环境中时宜设围墙；无人值守的小型厂站围墙宜采用防翻越围栏，大门宜采用防翻越围栏门，根据需要可选择基本型、带实体门柱型或折叠型；有人值守的小型厂站围墙宜采用普通围栏，大门宜采用普通围栏门。
4.3.2有围墙的小型厂站应在左侧大门或立柱上设置厂站名称牌；无围墙的小型厂站应在面向道路的主要建筑物外墙上设置厂站名称牌。
4.3.3站内装置区可采用预制块或碎石铺砌，铺装范围不宜超过工艺安装平面投影外1m，铺装材料宜保持原色。
其他场地宜采用素土夯实或适当绿化。
4.3.4站内道路宜采用混凝土路面。
巡检便道宜采用水泥现浇或预制块铺砌。
4.3.5 典型小型厂站视觉形象见附录A。
4.4 中型厂站视觉形象设计4.4.1位于人口稠密地区的中型厂站宜采用防翻越围栏；位于人口稀少地区的中型厂站宜采用普通围栏；独立的室外变电站等有特殊需要的中型厂站应采用实体围墙。
中型厂站的大门宜采用带立柱的铁艺平开门。
4.4.2中型厂站主大门左侧立柱上应设置厂站名称牌。
4.4.3主大门外道路一侧应设置进站须知牌，主大门内道路一侧应设置厂站简介牌。
4.4.4 站内装置区可采用水泥预制块或碎石适当铺砌，铺装范围不宜超过工艺装置平面投影外1m，铺装材料宜保持原色。
其他场地宜采用素土夯实或适当绿化。
4.4.5站内道路宜采用混凝土路面。
巡检便道宜采用水泥现浇或预制块铺砌。
54.4.6站内主要储罐及塔器上宜设置宝石花标识，并标识设备名称与编号，其他储罐或容器上应标识设备名称与编号。
4.4.7典型中型厂站视觉形象见附录A。
4.5 大型厂站视觉形象设计4.5.1大型厂站宜采用带混凝土（砖）立柱的铁艺围墙；独立的室外变电站、油库等有特殊要求的大型厂站应采用实体围墙；大型厂站主大门宜采用带门岗房与人行小门的铁艺推拉门，次要大门应采用铁艺平开门；酸性天然气处理厂应设安全教育室。
4.5.2 大型厂站主大门处应设置厂站名称牌。
4.5.3主大门外道路一侧应设置进站须知牌，主大门内道路一侧应设置厂站简介牌。
4.5.4 站内装置区可采用水泥预制块或碎石适当铺砌，铺装范围不宜超过工艺装置平面投影外1m，铺装材料宜保持原色。
其他场地宜采用素土夯实或适当绿化。
4.5.5站内道路宜采用混凝土路面。
巡检便道宜采用水泥现浇或预制块铺砌。
4.5.6站内标志性储罐及塔器上应设置宝石花标识，宝石花标识不宜超过5处，并标识设备名称与编号，其他储罐或容器类设备上应标识设备名称与编号。
4.5.7典型大型厂站视觉形象见附录A。
4.6 特大型厂站视觉形象设计4.6.1特大型厂站宜采用带混凝土（砖）立柱的铁艺围墙；独立室外的变电站、油库等有特殊需要的厂站应采用实体围墙；特大型厂站主大门宜采用带门岗房与人行小门的电动伸缩门，次要大门应采用铁艺平开门。
