数字信号的调制传输讲解材料

通信系统中的数字信号调制原理在通信系统中，数字信号调制是非常重要的一个环节。

数字信号调制的原理是将数字信号转换为模拟信号，以便在信道传输过程中能够准确传输和恢复原始信息。

下面我将详细介绍数字信号调制的原理。

数字信号调制的主要目的是将数字信号转换为模拟信号，以便在信道传输过程中可以准确传输信息。

这样一方面可以减小传输的带宽，另一方面也可以提高信号的传输质量和抗干扰能力。

数字信号调制主要有两种方式：ASK（Amplitude Shift Keying）和FSK（Frequency Shift Keying）。

对于ASK调制，其原理是通过改变信号的振幅来表示不同的数字信号。

具体实现方法是，在一个固定频率的载波信号上，当需要传输高电平（1）时，将振幅调制成一定水平；当需要传输低电平（0）时，将振幅调制成另一个水平。

这样，接收端可以通过测量信号的振幅来还原原始的数字信号。

而对于FSK调制，其原理是通过改变信号的频率来表示不同的数字信号。

具体实现方法是，在一个固定振幅的载波信号上，当需要传输高电平（1）时，将频率调制成一定值；当需要传输低电平（0）时，将频率调制成另一个值。

接收端则可以通过测量信号的频率来还原原始的数字信号。

值得注意的是，数字信号调制的过程中会引入一定的量化误差和噪声干扰，因此在设计通信系统时需要考虑到这些因素。

此外，不同的数字信号调制方式在传输效率、带宽利用率、抗干扰能力等方面可能有所不同，需要根据具体的应用场景进行选择。

总的来说，数字信号调制在通信系统中起着至关重要的作用。

掌握数字信号调制的原理和实现方法，可以帮助我们设计出更高效、更可靠的通信系统，从而更好地满足人们对信息传输的需求。

希望以上内容对您有所帮助。

数字信号处理中的调制与解调技术数字信号处理技术在现代通信中扮演着至关重要的角色。

它可以对信号进行调制与解调，使得信号可以在不同的载体(比如无线电波、光纤等)传输和传递。

本文将介绍数字信号处理中的调制与解调技术。

一、调制技术调制技术是将基带信号(即未调制的信号)转换为能够在载体中传输的信号的过程。

它可以用来改变信号的频率、幅度和相位等属性。

常见的调制技术包括幅度调制(AM)、频率调制(FM)和相位调制(PM)等。

1. 幅度调制(AM)幅度调制是最简单的调制技术之一，它通过将基带信号和一个高频载波信号进行乘法运算，来改变信号的幅度。

结果可以用下式表示:s(t) = Ac[1 + m(t)]cos(2πfct)其中，Ac是载波的幅度，f是载波频率，m(t)是基带信号，s(t)为调制后的信号。

可以看出，载波信号的幅度随着基带信号而变化，从而实现了对信号幅度的调制。

2. 频率调制(FM)频率调制是一种常见的调制方式，在广播电台、卫星通信等领域得到广泛应用。

它是通过改变载波频率的大小，来反映出基带信号的变化。

这个过程可以用下式表示:s(t) = Ac cos[2πfc t + kf∫m(τ)dτ]其中，kf是调制指数，m(t)是基带信号，∫m(τ)dτ是对基带信号的积分。

这里，频率调制实质是将基带信号的斜率值转化为频率的变化，从而体现了基带信号的变化。

3. 相位调制(PM)相位调制是另一种常见的调制方式，它通过改变相位来反映出基带信号的变化。

相位调制可以用下式表示:s(t) = Ac cos[2πfct + βm(t)]其中，β是调制指数，m(t)是基带信号。

可以看出，相位调制实质上是将基带信号的变化转化为相位的变化。

二、解调技术解调技术是将调制后的信号还原为原始基带信号的过程。

它在通信中起着至关重要的作用，可以保证信息的正确传递。

1. 相干解调相干解调是最常见的解调方式，它是通过连续时间信号的乘法运算来分离出基带信号的。

电路基础原理数字信号的调制与解调数字信号的调制与解调是电路基础原理中的重要概念。

调制是将数字信号转化为模拟信号的过程，解调则是将模拟信号还原为数字信号的过程。

本文将介绍数字信号的调制与解调原理及其应用。

一、调制的基本原理调制是为了将数字信号传输到远距离时，能够克服传输噪声、提高信号质量而进行的一种技术。

数字信号经过调制后，会转化为模拟信号，其特点是连续的波形。

1.频移键控调制(FSK)FSK是一种基本的数字信号调制方式，它通过改变信号的频率来表示不同的数字。

在FSK中，使用两个频率来分别代表二进制的0和1。

2.相移键控调制(PSK)PSK是一种通过改变信号的相位来表示不同的数字的调制方式。

在PSK中，使用不同的相位来表示二进制的0和1。

3.正交幅度调制(QAM)QAM是一种通过改变信号的振幅和相位来表示不同的数字的调制方式。

在QAM中，通过改变信号的振幅和相位的组合来表示多个二进制数字。

二、解调的基本原理解调是将模拟信号还原为数字信号的过程，其目的是还原接收到的信号，以便后续的数字信号处理。

1.频移解调频移解调是将经过FSK调制的信号还原回数字信号的过程。

解调器需要检测接收到的信号的频率，并根据频率的不同判断出二进制的0和1。

2.相移解调相移解调是将经过PSK调制的信号还原为数字信号的过程。

解调器需要检测接收到信号的相位，并根据相位的变化来判断出二进制的0和1。

3.幅度解调幅度解调是将经过QAM调制的信号还原为数字信号的过程。

解调器需要测量接收到信号的振幅和相位，并根据这些信息来判断出二进制的0和1。

三、调制与解调的应用调制与解调技术广泛应用于通信领域，特别是在无线通信中。

1.无线电广播无线电广播使用调制技术将音频信号转化为无线电信号，并通过无线电波传输到接收器中，然后通过解调技术将无线电信号还原为音频信号。

2.移动通信移动通信中的调制与解调技术被用于将数字信号通过无线电信道传输，以实现声音、图像和数据的无线传输。

第七章：数字电视信号的传输标准作业：比较数字电视信号的传输标准作业要求：数字电视信号的传输标准是什么？各自的调制技术又是什么？请比较这几个标准的优缺点作业内容：数字电视信号的传输标准有三种，分别是ATSC标准、DVB标准、ISDB标准这三种。

其中，DVB标准包括DVB-S（卫星数字电视广播）、DVB-C（数字电视有线电视广播）、DVB-T （地面广播数字电视）三种，其中DVB-S和DVB-C标准已作为世界统一的标准被大多数国家接受，包括中国。

ATSC标准采用VSB调制技术，包括8VSB(地面广播模式）和16VSB（高数据率模式）两种模式。

DVB标准采用的调制方式中，DVB-S采用QPSK调制方式；DVB-C采用QAM调制方式，包括16QAM、32QAM、64QAM三种调制方式；DVB-T采用OFDM调制方式。

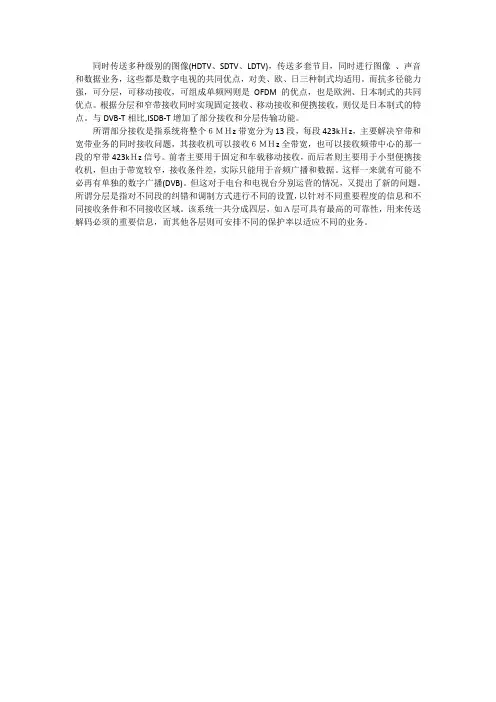

IDSB标准采用DVB-T那样的OFDM调制方式，在6MHz射频带宽内载波总数可选为1405个、2809个、5617个，即该调制方式有三种模式。

欧洲“DVB标准”和美国“ATSC数字电视标准”的主要区别如下：(1)方形像素：在ATSC标准中采纳了“方形像素”(Square Picture Eelements),因为它们更加适合于计算机；而DVB标准最初没有采纳，最近也采纳了。

此外，范围广泛的视频图像格式也被DVB采纳，而ATSC对此则不作强制性规定。

(2)系统层和视频编码：DVB和ATSC标准都采纳MPEG-2标准的系统层和视频编码，但是，由于MPEG-2标准并未对视频算法作详细规定，因而实施方案可以不同，与两个标准都无关。

(3)音频编码：DVB标准采纳了MPEG-2的音频压缩算法；而ATSC标准则采纳了AC-3的音频压缩算法。

(4)信道编码：两者的扰码器(Radomizers)采用不同的多项式；两者的里德—所罗门前向纠错(FEC)编码采用不同的冗余度，DVB标准用16B，而ATSC标准用功20B；两者的交织过程(Interleaving)不同；在DVB标准中网格编码(Trellix coding)有可选的不同速率，而在ATSC标准中地面广播采用固定的2/3速率的网格编码，有线电视则不需采用网格编码。

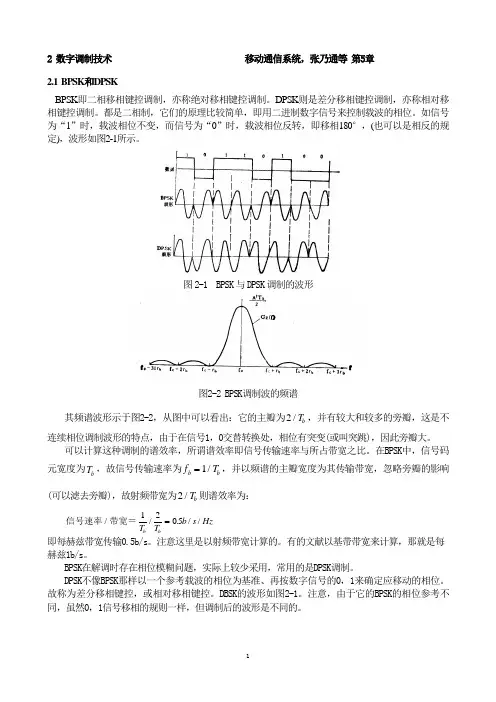

2 数字调制技术 移动通信系统，张乃通等 第5章2.1 BPSK 和DPSKBPSK 即二相移相键控调制，亦称绝对移相键控调制。

DPSK 则是差分移相键控调制，亦称相对移相键控调制。

都是二相制，它们的原理比较简单，即用二进制数字信号来控制载波的相位。

如信号为“1”时，载波相位不变，而信号为“0”时，载波相位反转，即移相180°，(也可以是相反的规定)，波形如图2-1所示。

图2-1 BPSK 与DPSK 调制的波形图2-2 BPSK 调制波的频谱其频谱波形示于图2-2，从图中可以看出：它的主瓣为2/T b ，并有较大和较多的旁瓣，这是不连续相位调制波形的特点，由于在信号1，0交替转换处，相位有突变(或叫突跳)，因此旁瓣大。

可以计算这种调制的谱效率，所谓谱效率即信号传输速率与所占带宽之比。

在BPSK 中，信号码元宽度为T b ，故信号传输速率为f T b b =1/，并以频谱的主瓣宽度为其传输带宽，忽略旁瓣的影响(可以滤去旁瓣)，故射频带宽为2/T b 则谱效率为： 信号速率带宽＝/1205T T b s Hz b b/.//= 即每赫兹带宽传输0.5b/s 。

注意这里是以射频带宽计算的。

有的文献以基带带宽来计算，那就是每赫兹1b/s 。

BPSK 在解调时存在相位模糊问题，实际上较少采用，常用的是DPSK 调制。

DPSK 不像BPSK 那样以一个参考载波的相位为基准、再按数字信号的0，1来确定应移动的相位。

故称为差分移相键控，或相对移相键控。

DBSK 的波形如图2-1。

注意，由于它的BPSK 的相位参考不同，虽然0，1信号移相的规则一样，但调制后的波形是不同的。

t0ω已调制信号图2-3 BPSK 调制器BPSK 的调制器非常简单，只要把数字信号与载波频率Acos 0ωt 相乘即可，不过这里数字信号的“0”要用“-1”来表示(在数字通信中，符号“1”用“＋1”来表示，“0”则用“-1”表示)。

各种数字调制方式的原理、应用和发展的重新评析序号. 内容1. 引言：数字调制是现代通信中的基础概念之一。

它是将数字信息转换成模拟信号或电磁波的技术，以实现信息的传输和处理。

本文将重新评析各种数字调制方式的原理、应用和发展，旨在提供一个全面、深入的理解。

2. 调幅（AM）调制- 原理：调幅是最早的数字调制方式之一，它基于模拟信号和载波信号的幅度变化来表示数字信息。

原始数字信号的振幅被乘以载波信号的振幅以实现调制。

- 应用：调幅广泛应用于广播电台、电视传输和一些简单的数据传输系统中。

它具有简单、成本低和易于实现的优势。

- 发展：随着技术的进步，调幅逐渐被其他数字调制方式所取代，因为它在传输效率和抗干扰性方面存在限制。

3. 调频（FM）调制- 原理：调频通过改变载波信号的频率来表示数字信息。

原始数字信号的频率变化被转化为载波信号的频率变化。

- 应用：调频广泛应用于广播、无线通信和卫星通信等领域。

它具有较好的抗干扰性和传输质量，适用于要求音频质量较高的应用场景。

- 发展：随着数字通信的发展，调频逐渐被更高效的数字调制方式所取代。

4. 调相（PM）调制- 原理：调相通过改变载波信号的相位来表示数字信息。

原始数字信号的相位变化被转化为载波信号的相位变化。

- 应用：调相主要应用于无线电导航、雷达和卫星通信等领域。

它具有较好的抗噪声能力和低误码率特性。

- 发展：调相在一些特定应用领域仍然具有重要意义，但随着数字技术的发展，更复杂的调制方式逐渐取代了调相。

5. 正交频分复用（OFDM）调制- 原理：OFDM是一种多子载波调制技术，它将一个宽带信号划分为多个窄带子信道进行调制。

每个子信道使用基于正交的调制技术，使得它们之间可以同时传输。

- 应用：OFDM广泛应用于Wi-Fi、4G、5G等无线通信系统中。

它通过利用频谱资源的高效利用和抗多径衰落的能力，显著提高了通信系统的传输速率和可靠性。

- 发展：OFDM是目前最常使用的数字调制方式之一，而且随着技术的不断发展，它仍在不断演进和优化。

第1篇一、实验目的1. 理解数字传输系统的基本原理和组成；2. 掌握数字调制和解调的基本方法；3. 学习数字信号在信道中传输的特性；4. 评估数字传输系统的性能，包括误码率等指标。

二、实验原理数字传输系统是将数字信号通过信道传输的过程。

实验中，我们将模拟数字信号的产生、调制、传输和解调过程，以验证数字传输系统的基本原理。

1. 数字信号的产生：通过数字信号发生器产生数字序列，作为输入信号；2. 数字调制：将数字序列映射为模拟信号，以便在信道中传输；3. 传输：将模拟信号通过信道传输，信道可能引入噪声和干扰；4. 数字解调：将接收到的模拟信号恢复为数字序列；5. 性能评估：计算误码率等指标，评估数字传输系统的性能。

三、实验设备1. 数字信号发生器；2. 数字调制器；3. 信道模拟器；4. 数字解调器；5. 计算机及相应软件。

四、实验步骤1. 准备工作：设置实验参数，如采样频率、码元速率等；2. 数字信号产生：使用数字信号发生器产生数字序列；3. 数字调制：将数字序列映射为模拟信号，进行调制；4. 信道传输：通过信道模拟器模拟信道传输过程，引入噪声和干扰；5. 数字解调：对接收到的模拟信号进行解调，恢复数字序列；6. 性能评估：计算误码率等指标，评估数字传输系统性能。

五、实验结果与分析1. 数字信号产生：实验中产生的数字序列满足实验要求；2. 数字调制：调制后的模拟信号满足实验要求；3. 信道传输：信道模拟器引入的噪声和干扰符合实验预期；4. 数字解调：解调后的数字序列与原始数字序列基本一致；5. 性能评估：误码率等指标满足实验要求。

六、实验总结通过本次实验，我们掌握了数字传输系统的基本原理和组成，了解了数字调制和解调的基本方法，学会了数字信号在信道中传输的特性。

同时，我们评估了数字传输系统的性能，为实际应用提供了参考。

在实验过程中，我们发现以下几点：1. 采样频率的选择对数字信号产生和传输至关重要；2. 数字调制和解调方法的选择对误码率有较大影响；3. 信道模拟器的噪声和干扰设置对实验结果有较大影响。
