Dd643蝶阀厂家-上海嘉德阀门

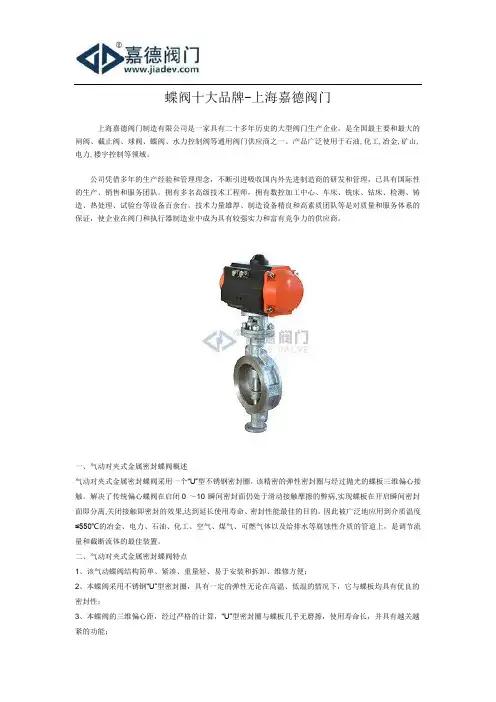

蝶阀十大品牌-上海嘉德阀门上海嘉德阀门制造有限公司是一家具有二十多年历史的大型阀门生产企业，是全国最主要和最大的闸阀、截止阀、球阀、蝶阀、水力控制阀等通用阀门供应商之一。

产品广泛使用于石油,化工,冶金,矿山,电力,楼宇控制等领域。

公司凭借多年的生产经验和管理理念，不断引进吸收国内外先进制造商的研发和管理，已具有国际性的生产、销售和服务团队。

拥有多名高级技术工程师，拥有数控加工中心、车床、铣床、钻床、检测、铸造、热处理、试验台等设备百余台。

技术力量雄厚、制造设备精良和高素质团队等是对质量和服务体系的保证，使企业在阀门和执行器制造业中成为具有较强实力和富有竞争力的供应商。

一、气动对夹式金属密封蝶阀概述气动对夹式金属密封蝶阀采用一个“U”型不锈钢密封圈，该精密的弹性密封圈与经过抛光的蝶板三维偏心接触。

解决了传统偏心蝶阀在启闭0°～10°瞬间密封面仍处于滑动接触摩擦的弊病,实现蝶板在开启瞬间密封面即分离,关闭接触即密封的效果,达到延长使用寿命、密封性能最佳的目的。

因此被广泛地应用到介质温度≤550℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上，是调节流量和截断流体的最佳装置。

二、气动对夹式金属密封蝶阀特点1、该气动蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便；2、本蝶阀采用不锈钢“U”型密封圈，具有一定的弹性无论在高温、低温的情况下，它与蝶板均具有优良的密封性；3、本蝶阀的三维偏心距，经过严格的计算，“U”型密封圈与蝶板几乎无磨擦，使用寿命长，并具有越关越紧的功能；4、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长；5、本电动蝶阀结构独特，“开关”仅需转动阀杆90°即可完成。

操作灵活、方便、省力、不受介质压力的高低影响，密封性能可靠；6、耐高温、耐低温、耐腐蚀性。

三、气动对夹式金属密封蝶阀采用标准设计标准:GB/T12238-1989法兰连接尺寸:GB/T9113.1-2000；GB/T9113.2-2000GB/T9115.1-2000；GB/T9115.2-2000结构长度:GB/T12221-1989压力试验:GB/T13927-1992；JB/T9092-1999四、气动对夹式金属密封蝶阀执行机构采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式1、齿轮式双活塞，输出力矩大，体积小。

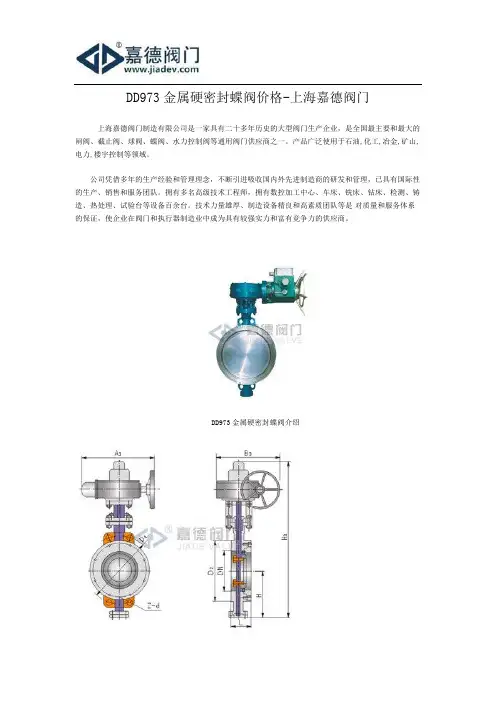

DD973 金属硬密封蝶阀价格-上海嘉德阀门上海嘉德阀门制造有限公司是一家具有二十多年历史的大型阀门生产企业，是全国最主要和最大的 闸阀、截止阀、球阀、蝶阀、水力控制阀等通用阀门供应商之一。

产品广泛使用于石油,化工,冶金,矿山, 电力,楼宇控制等领域。

公司凭借多年的生产经验和管理理念，不断引进吸收国内外先进制造商的研发和管理，已具有国际性 的生产、销售和服务团队。

拥有多名高级技术工程师，拥有数控加工中心、车床、铣床、钻床、检测、铸 造、热处理、试验台等设备百余台。

技术力量雄厚、制造设备精良和高素质团队等是 对质量和服务体系 的保证，使企业在阀门和执行器制造业中成为具有较强实力和富有竞争力的供应商。

DD973 金属硬密封蝶阀介绍一、DD973 金属硬密封蝶阀主要技术参数 公称通径 公称压力 DN PN 强度实验 试验压力 密封实验 气密封实验 适用介质 适用温度 50～1200 0.6 0.9 0.66 0.6 1.0 1.5 1.1 0.6 1.6 2.4 1.76 0.6 2.5 3.75 2.75 0.6 4.0 6.0 4.4 0.6水、蒸汽、油品、酸类腐蚀性等 碳钢：-29℃～425℃ 不锈钢：-40℃～600℃二、DD973 金属硬密封蝶阀主要零件材质 零件名称 阀体 蝶板 密封圈 阀杆 填料 材质 铸铁、铸钢、不锈钢、铬钼钢、合金钢 铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢 不锈钢、聚内脂、抗磨材料 2Cr13、1Cr13 不锈钢、铬钼钢 柔性石墨注：Dt-代表弹性密封结构。

三、DD973 金属硬密封蝶阀主要外形和连接尺寸 结 构长 度 mm inch （标 H 准 值） L 50 65 Dt(3.6.9) 80 73H -(6.10) C.P.R.V 系 列对夹式 弹性金属 硬密封蝶 阀 100 125 150 200 250 300 350 400 2 43 112 350 115 370 120 380 138 420 164 460 175 555 208 605 243 680 283 800 310 835 180 200 625 180 200 625 180 200 645 180 200 675 180 200 715 270 280 800 270 280 850 270 280 925 245 245 245 355 355 355 250 250 72 72 72 92 92 92 530 530 565 600 640 705 250 255 110 250 255 130 250 255 150 250 255 170 250 255 200 300 315 225 300 315 280 300 315 335 4-14 4-14 4-18 4-18 8-18 8-18 8-18 125 145 160 180 210 240 295 4-18 4-18 8-18 8-18 8-18 8-22 8-22 12-22 12-22 16-22 16-26 H1 A1 B1 H2 A2 B2 H3 A3 B3 D1 Z-d D1 Z-d 外形尺寸（参考值） Dt373H Dt673H Dt973H 连接尺寸（标准值） PN0.6MPa PN1.0MPa公称通径 产品名称21/2 46 3 4 5 6 8 10 12 14 16 49 56 64 70 71 76 83 92170 775 170 94512-18 350 12-22 400 12-22 460 16-22 515380 420 1035 450 380 420 1070 450 450 470 1190 450220 1070 300 315 395 220 1140 300 315 445 220 1210 300 315 495102 340 915450 500 600 700 800 90018 20 24 28 32 36114 380 960480 490 1250 650280 1335 575 714 550 280 1415 575 714 600 380 1605 656 810 705 380 1844 656 810 81016-22 565 20-22 620 20-26 725 24-26 840 24-30 95020-26 20-26 20-30 24-30 24-33127 410 1020 480 490 1290 650 154 470 1225 480 490 1455 850 165 550 1355 640 660 1585 850190 640 1470 640 660 1700 1250 380 2040 656 810 920203 710 1545 750 860 1965 1250 380 2255 785 863 1020 24-30 1050 28-33 216 770 1795 850 900 2015 1250 380 2380 785 863 1120 28-30 1160 28-36 254 890 1965 850 900 2250 1250 380 2640 785 863 1340 32-33 1380 32-391000 40 1200 48公称通径 产品名称 mm inch结 构长 度外形尺寸（参考值） Dt373H Dt673H Dt973H连接尺寸（标准值） PN1.6MPa PN2.5MPa（标 H 准 值） LH1A1B1H2A2B2H3A3B3D1Z-dD1Z-d50 65 80 100 125 150 Dt(3.6.9) 200 73H -(16、 250 25) 300 C.P.R.V 系 350 列对夹式 400 弹性金属 450 硬密封蝶 阀 500 600 700 800 900243112 350 115 370 120 380 138 420 164 460 175 555 208 605 243 680 283 825 310 900180 200 625 180 200 625 180 200 645 180 200 675 180 200 715 270 280 800 270 280 850 270 280 925245 245 245 355 355 355 250 25072 72 72 92 92 92530 530 565 600 640 705250 255 125 250 255 145 250 255 160 250 255 180 250 255 210 300 315 240 300 315 295 300 315 3554-14 4-14 8-18 8-18 8-18 8-22125 145 160 190 220 2504-18 8-18 8-18 8-22 8-26 8-26 12-26 12-30 16-30 16-33 16-36 20-36 20-36 20-39 24-42 24-4821/2 46 3 4 5 6 8 10 12 14 16 18 20 24 28 32 36 49 56 64 70 71 76 83 92170 775 170 94512-22 310 12-26 370 12-26 430 16-26 490 16-30 550 20-30 600 20-33 660 20-36 770 24-36 875 24-39 990380 420 1035 450 380 420 1070 450 450 470 1190 450220 1070 300 315 410 220 1140 300 315 470 220 1210 300 315 525 280 1335 575 714 585 280 1415 575 714 650 380 1605 656 810 770 380 1844 656 810 840102 340 980114 380 1030 480 490 1250 650 127 410 1105 480 490 1290 650 154 470 1310 480 490 1455 850 165 550 1435 640 660 1585 850190 640 1605 640 660 1700 1250 380 2040 656 810 950203 710 1745 750 860 1865 1250 380 2255 785 863 1050 28-39 1090 28-48 216 770 1885 850 900 2015 1250 380 2380 785 863 1170 28-42 1210 28-56 254 890 2105 850 900 2250 1250 380 2640 785 863 1390 32-48 1420 32-561000 40 1200 48用户注意：表中 H1、H2、H3 尺寸均可根据用户需要加长（长杆蝶阀），若需特殊材料定货时提出。

国产不锈钢内螺纹止回阀十大品牌-上海嘉德阀门上海嘉德阀门制造有限公司是一家具有二十多年历史的大型阀门生产企业，是全国最主要和最大的闸阀、截止阀、球阀、蝶阀、水力控制阀等通用阀门供应商之一。

产品广泛使用于石油,化工,冶金,矿山,电力,楼宇控制等领域。

公司凭借多年的生产经验和管理理念，不断引进吸收国内外先进制造商的研发和管理，已具有国际性的生产、销售和服务团队。

拥有多名高级技术工程师，拥有数控加工中心、车床、铣床、钻床、检测、铸造、热处理、试验台等设备百余台。

技术力量雄厚、制造设备精良和高素质团队等是 对质量和服务体系的保证，使企业在阀门和执行器制造业中成为具有较强实力和富有竞争力的供应商。

一、不锈钢内螺纹止回阀概述及性能规范不锈钢内螺纹止回阀精度高,外观美,造型小,带有弹簧装置,垂直与水平安装均可等特点.橡胶瓣止回阀主要适应管道系统中防止介质倒流使用. 主要技术参数:工作压力H12型为6-16Mpa H13型为4-32Mpa 工作介质为<=420 o C 和<=170 o C 的水,油,液体全不锈钢材料制造 材料：不锈钢304、不锈钢316、不锈钢316L公称压力 PN 1.6, 2.5, 4.0, 6.4 MPa强度试验压力 PT 2.4, 3.8, 6.0, 7.6低压气密封试验压力0.6高压气密封试验压力2.0,3.0,4.8, 7.6适用介质 H14W-(16-64)C H14W-(16-64)PH14W-(16-64)R水、油品、汽硝酸类 醋酸类 适用温度-40～180二、不锈钢内螺纹止回阀主要零件材料序号NO. 零件名称材质1 阀体不锈钢CF8M/CF82 阀盖不锈钢CF8M/CF83 摇杆插销不锈钢316/3044 阀瓣不锈钢CF8M/CF85 螺塞不锈钢316/3046 螺塞垫片聚四氟乙烯PTFE三、不锈钢内螺纹止回阀主要连接尺寸及重量单位：mm不锈钢内螺纹止回阀结构图SIZE 1/2" 3/4" 1" 11/4" 11/2" 2" 21/2" 3"A 15 20 25 32 40 50 65 80H 42 51 60 67 75 81 93 104L 65 80 90 105 120 140 180 200 重量WT(kg) 310 445 680 1040 1490 2020。

ZAZM调节阀厂家-上海嘉德阀门上海嘉德阀门制造有限公司是一家具有二十多年历史的大型阀门生产企业，是全国最主要和最大的闸阀、截止阀、球阀、蝶阀、水力控制阀等通用阀门供应商之一。

产品广泛使用于石油,化工,冶金,矿山,电力,楼宇控制等领域。

公司凭借多年的生产经验和管理理念，不断引进吸收国内外先进制造商的研发和管理，已具有国际性的生产、销售和服务团队。

拥有多名高级技术工程师，拥有数控加工中心、车床、铣床、钻床、检测、铸造、热处理、试验台等设备百余台。

技术力量雄厚、制造设备精良和高素质团队等是对质量和服务体系的保证，使企业在阀门和执行器制造业中成为具有较强实力和富有竞争力的供应商。

一、ZAZM电动套筒调节阀概述ZAZM电动套筒调节阀接受调节仪表来的直流电流信号，改变被调介质流量，使被控工艺参数保持在给定值。

广泛应用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。

二、ZAZM电动套筒调节阀参数本系列产品公称通径由20至200mm，公称压力有1.0、1.6、4.0、6.4MPa，使用温度范围由-40℃~450℃，接受信号为0~10mA .DC或4~20mA.DC。

其中电动单座调节阀适用于压差较小，介质粘度较大或稍有颗粒杂质场合。

电动套筒调节阀适用于压差较大场合。

按阀内件密封部分材质分又有金属-金属和非金属-金属密封两种，后者阀关闭时泄漏量可达VI级（零泄漏）标准。

按填料不同可分为一般填料密封和波纹管密封两种，前者用于一般场合，而后者用于不允许外漏的重要场合。

流量特性为线性或等百分比。

配用不同的执行机构可分为普通型和电子型两种。

多种多样的品种规格可供选择。

三、ZAZM电动套筒调节阀原理•阀体按流体力学原理设计的等截面低流阻流道，额定流量系数增大30%。

•电子式精小型单座(套筒)调节阀可调节范围大，固有可调比为50，流量特性有直线和等百分比。

•电动套筒调节阀阀塞设有上、下方的均压孔，不平衡力小，阀稳定性好，套筒互换性强，使用压差大。
