传感器与测试技术作业题第五章

第1章 传感与检测技术基础第2章 电阻式传感器 第3章 电感式传感器1、电感式传感器有哪些种类？它们的工作原理分别是什么？2、说明3、变气隙长度自感式传感器的输出特性与哪些因素有关？怎样改善其非线性？怎样提高其灵敏度？答：根据变气隙自感式传感器的计算式：00022l S W L μ=，线圈自感的大小，即线圈自感的输出与线圈的匝数、等效截面积S 0和空气中的磁导率有关，还与磁路上空气隙的长度l 0有关；传感器的非线性误差：%100])([200⨯+∆+∆= l ll l r 。

由此可见，要改善非线性，必须使l l∆要小，一般控制在0.1~0.2。

（因要求传感器的灵敏度不能太小，即初始间隙l 0应尽量小，故l ∆不能过大。

）传感器的灵敏度：20022l S W dl dL l L K l ⨯-=≈∆∆≈μ，由此式可以看出，为提高灵敏度可增加线圈匝数W ，增大等效截面积S 0，但这样都会增加传感器的尺寸；同时也可以减小初始间隙l 0，效果最明显。

4、试推导 5、气隙型 6、简述 7、试分析 8、试推导 9、试分析 10、如何通过11、互感式12、零点残余电压产生的原因是什么？怎样减小和消除它的影响？答：在差动式自感传感器和差动变压器中，衔铁位于零点位置时，理论上电桥输出或差动变压器的两个次级线圈反向串接后电压输出为零。

但实际输出并不为零，这个电压就是零点残余电压。

残差产生原因：①由于差动式自感传感器的两个线圈结构上不对称，如几何尺寸不对称、电气参数不对称。

②存在寄生参数；③供电电源中有高次谐波，而电桥只能对基波较好地预平衡。

④供电电源很好，但磁路本身存在非线性。

⑤工频干扰。

差动变压器的零点残余电压可用以下几种方法减少或消除：①设计时，尽量使上、下磁路对称；并提高线圈的品质因素Q=ωL/R；②制造时，上、下磁性材料性能一致，线圈松紧、每层匝数一致等③采用试探法。

在桥臂上串/并电位器，或并联电容等进行调整，调试使零残最小后，再接入阻止相同的固定电阻和电容。

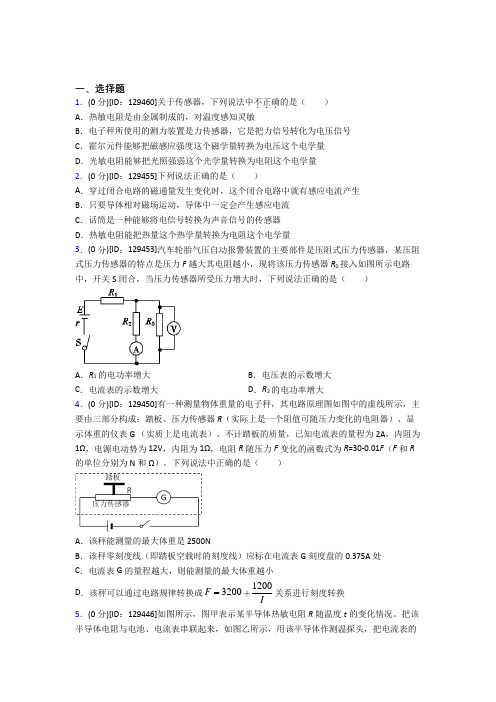

一、选择题1．(0分)[ID：129460]关于传感器，下列说法中不正确．．．的是（）A．热敏电阻是由金属制成的，对温度感知灵敏B．电子秤所使用的测力装置是力传感器，它是把力信号转化为电压信号C．霍尔元件能够把磁感应强度这个磁学量转换为电压这个电学量D．光敏电阻能够把光照强弱这个光学量转换为电阻这个电学量2．(0分)[ID：129455]下列说法正确的是（）A．穿过闭合电路的磁通量发生变化时，这个闭合电路中就有感应电流产生B．只要导体相对磁场运动，导体中一定会产生感应电流C．话筒是一种能够将电信号转换为声音信号的传感器D．热敏电阻能把热量这个热学量转换为电阻这个电学量3．(0分)[ID：129453]汽车轮胎气压自动报警装置的主要部件是压阻式压力传感器，某压阻式压力传感器的特点是压力F越大其电阻越小，现将该压力传感器R0接入如图所示电路中，开关S闭合，当压力传感器所受压力增大时，下列说法正确的是（）A．R1的电功率增大B．电压表的示数增大C．电流表的示数增大D．R2的电功率增大4．(0分)[ID：129450]有一种测量物体重量的电子秤，其电路原理图如图中的虚线所示，主要由三部分构成：踏板、压力传感器R（实际上是一个阻值可随压力变化的电阻器）、显示体重的仪表G （实质上是电流表）。

不计踏板的质量，已知电流表的量程为2A，内阻为1Ω，电源电动势为12V，内阻为1Ω，电阻R随压力F变化的函数式为R=30-0.01F（F和R 的单位分别为N和Ω）。

下列说法中正确的是（）A．该秤能测量的最大体重是2500NB．该秤零刻度线（即踏板空载时的刻度线）应标在电流表 G刻度盘的0.375A处C．电流表G的量程越大，则能测量的最大体重越小D．该秤可以通过电路规律转换成12003200FI关系进行刻度转换5．(0分)[ID：129446]如图所示，图甲表示某半导体热敏电阻R随温度t的变化情况。

把该半导体电阻与电池、电流表串联起来，如图乙所示，用该半导体作测温探头，把电流表的电流刻度改为相应的温度刻度，于是就得到一个最简单的热敏电阻温度计。

《传感器与测试技术》课后习题答案第二章 信号分析与处理1-2、求正弦信号wt x t x sin )(0=的绝对均值||x μ和均方根值x rms 。

1-3、求指数函数at Ae t x -=)((a>0,t>0)的频谱。

1-4、求被截断的余弦函数t w 0cos 的傅利叶变换。

⎩⎨⎧≥<=Tt Tt t t x ||0||cos )(0ω0 -TT1-1x(t)tωππωμ2;2sin 1)(lim 0000====⎰⎰∞→T x tdt x T dt t x TT T x 式中：()2sin 1)(10020002000x dt t x T dt t x T x T T rms ===⎰⎰ωfj A dt e Ae dt e t x f X ft j t ft j παπαπ2)()(022+=⋅==⎰⎰∞+--∞+∞--()[]210000222202sin sin 2)(2)(sin 2)(2)(sin 212cos )()(00θθππππππππππ⋅+⋅=⎥⎦⎤⎢⎣⎡--+++=+===--+-+--+∞∞--⎰⎰⎰c c T T f f T f f T f f T f f T dt e e e dtte f dt et x f X ft j t f j t f j TT TTft j ftj1-5、求指数衰减振荡信号t w e t x at 0sin )(-=的频谱。

1-6、设有一时间函数f(t)及其频谱如图所示，求信号t w t f 0cos )(的频谱，并画出频谱图。

又问：若m ωω<0时其频谱将会出现什么情况？当ω0<ωm 时，将会出现频率混叠现象第三章 测试系统的特性分析3-1、进行某动态压力测量时，所采用的压电式力传感器的灵敏度为-w mw mF(w)wf(t)t()()⎪⎪⎭⎫ ⎝⎛-+-++=-⋅===-∞+---+∞-+∞∞--⎰⎰⎰)(21)(21222sin )()(002022200200f f j f f j j dte e e j e dtet f edt et x f X ft j t f j t f j t ftj tftj παπαππππαπαπ[]())22(21)22(2121)(2cos )()()(0022220200f f F f f F dt e e e t f dte tf t f dt e t x f X ft j t f j t f j ft j ft j ππππππππππ-++=⋅⎥⎦⎤⎢⎣⎡+=⋅==-∞+∞---+∞∞-+∞∞--⎰⎰⎰90.9nC/MPa 。

章节测试题第一章 信号及其描述（一）填空题1、 测试的基本任务是获取有用的信息，而信息总是蕴涵在某些物理量之中，并依靠它们来传输的。

这些物理量就是 ，其中目前应用最广泛的是电信号。

2、 信号的时域描述，以 为独立变量；而信号的频域描述，以 为独立变量。

3、 周期信号的频谱具有三个特点： ， ， 。

4、 非周期信号包括 信号和 信号。

5、 描述随机信号的时域特征参数有 、 、 。

6、 对信号的双边谱而言，实频谱（幅频谱）总是 对称，虚频谱（相频谱）总是 对称。

（二）判断对错题（用√或×表示）1、 各态历经随机过程一定是平稳随机过程。

（ ）2、 信号的时域描述与频域描述包含相同的信息量。

（ ）3、 非周期信号的频谱一定是连续的。

（ ）4、 非周期信号幅频谱与周期信号幅值谱的量纲一样。

（ ）5、 随机信号的频域描述为功率谱。

（ ） （三）简答和计算题1、 求正弦信号t x t x ωsin )(0=的绝对均值μ|x|和均方根值x rms 。

2、 求正弦信号)sin()(0ϕω+=t x t x 的均值x μ，均方值2xψ，和概率密度函数p(x)。

3、 求指数函数)0,0()(≥>=-t a Ae t x at 的频谱。

4、 求被截断的余弦函数⎩⎨⎧≥<=Tt T t t t x ||0||cos )(0ω的傅立叶变换。

5、 求指数衰减振荡信号)0,0(sin )(0≥>=-t a t e t x atω的频谱。

第二章 测试装置的基本特性（一）填空题1、 某一阶系统的频率响应函数为121)(+=ωωj j H ，输入信号2sin)(t t x =，则输出信号)(t y 的频率为=ω ，幅值=y ，相位=φ 。

2、 试求传递函数分别为5.05.35.1+s 和2224.141nn ns s ωωω++的两个环节串联后组成的系统的总灵敏度。

3、 为了获得测试信号的频谱，常用的信号分析方法有 、和 。

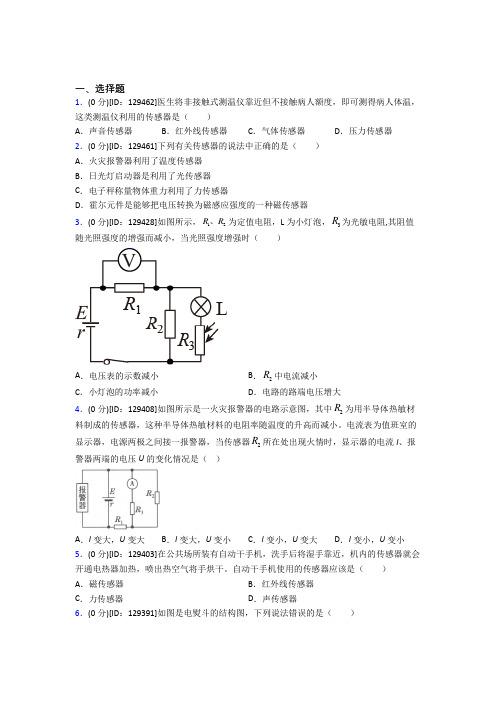

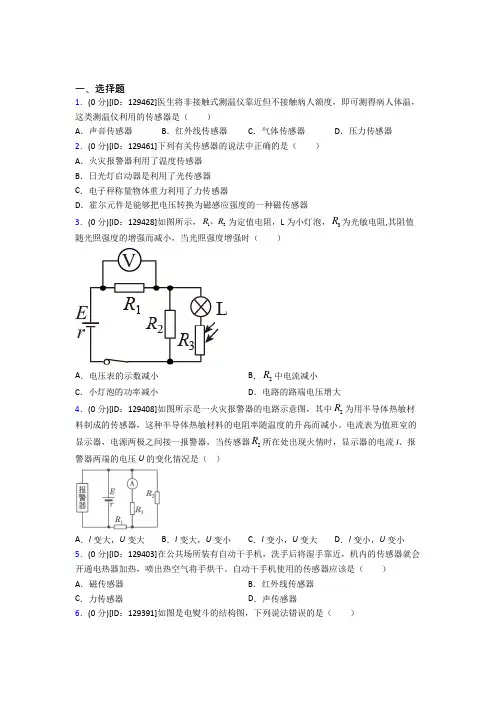

一、选择题1．(0分)[ID ：129462]医生将非接触式测温仪靠近但不接触病人额度，即可测得病人体温，这类测温仪利用的传感器是（ ） A ．声音传感器B ．红外线传感器C ．气体传感器D ．压力传感器2．(0分)[ID ：129461]下列有关传感器的说法中正确的是（ ） A ．火灾报警器利用了温度传感器 B ．日光灯启动器是利用了光传感器 C ．电子秤称量物体重力利用了力传感器D ．霍尔元件是能够把电压转换为磁感应强度的一种磁传感器3．(0分)[ID ：129428]如图所示，12R R 、为定值电阻，L 为小灯泡，3R 为光敏电阻,其阻值随光照强度的增强而减小，当光照强度增强时（ ）A ．电压表的示数减小B ．2R 中电流减小C ．小灯泡的功率减小D ．电路的路端电压增大4．(0分)[ID ：129408]如图所示是一火灾报警器的电路示意图，其中2R 为用半导体热敏材料制成的传感器，这种半导体热敏材料的电阻率随温度的升高而减小。

电流表为值班室的显示器，电源两极之间接一报警器，当传感器2R 所在处出现火情时，显示器的电流I 、报警器两端的电压U 的变化情况是（ ）A ．I 变大，U 变大B ．I 变大，U 变小C ．I 变小，U 变大D ．I 变小，U 变小5．(0分)[ID ：129403]在公共场所装有自动干手机，洗手后将湿手靠近，机内的传感器就会开通电热器加热，喷出热空气将手烘干。

自动干手机使用的传感器应该是（ ） A ．磁传感器 B ．红外线传感器 C ．力传感器D ．声传感器6．(0分)[ID ：129391]如图是电熨斗的结构图，下列说法错误的是（ ）A ．需要较高温度熨烫时，要调节调温旋钮，使升降螺丝下移并推动弹性铜片下移B ．常温下，上下触点接触；温度过高时，双金属片发生弯曲使上下触点分离C ．双金属片的膨胀系数上层金属小于下层金属D ．双金属片温度传感器的作用是控制电路的通断7．(0分)[ID ：129388]如图所示是一种烟雾报警器的控制电路图，其简化原理是调节可变电阻1R 使230U =，当有烟雾时，开始触发工作，其中g R 是光敏电阻，由此可知，要使开始工作，则应满足（ ）A ．23ϕϕ>B ．23ϕϕ<C ．23ϕϕ=D ．无法判断8．(0分)[ID ：129383]如图甲是某生产流水线上的产品输送及计数装置示意图．其中S 为激光源，R 1为光敏电阻（有光照射时，阻值较小；无光照射时，阻值较大），R 2为定值保护电阻，a 、b 间接“示波器”（示波器的接入对电路无影响）．水平传送带匀速前进，每当传送带上的产品通过S 与R 1之间时，射向光敏电阻的光线会被产品挡住．若传送带上的产品为均匀正方体，示波器显示的电压随时间变化的关系如图乙所示．已知计数器电路中电源两极间的电压恒为6V ，保护电阻R 2的阻值为400Ω．则（ ）A．有光照射时光敏电阻R1的阻值为800ΩB．有光照射和无光照射时保护电阻R2两端的电压之比为1：2C．有光照射和无光照射时光敏电阻的阻值之比为1：2D．每lh通过S与R1之间的产品个数为6000个9．(0分)[ID：129382]生活中的电子秤利用了传感器原理，电子秤称重时主要使用的是下列哪种传感器（）A．超声波传感器B．压力传感器C．温度传感器D．红外传感器10．(0分)[ID：129476]图甲为一种家用门磁防盗报警器，由磁条和主机组成，门窗均可使用。

-《传感器与检测技术》第二版部分计算题解答————————————————————————————————作者：————————————————————————————————日期：第一章 传感器与检测技术概论作业与思考题1．某线性位移测量仪，当被测位移由4.5mm 变到5.0mm 时，位移测量仪的输出电压由3.5V 减至2.5V ，求该仪器的灵敏度。

依题意：已知X 1=4.5mm ； X 2=5.5mm ； Y 1=3.5V ； Y 2=2.5V求：S ；解：根据式（1-3） 有：15.45.55.35.21212-=--=--=∆∆=X X Y Y X Y S V/mm 答：该仪器的灵敏度为-1V/mm 。

2．某测温系统由以下四个环节组成，各自的灵敏度如下：铂电阻温度传感器：0.35Ω/℃；电桥：0.01V/Ω；放大器：100（放大倍数）；笔式记录仪：0.1cm/V求：（1）测温系统的总灵敏度；（2）纪录仪笔尖位移4cm 时。

所对应的温度变化值。

依题意：已知S 1=0.35Ω/℃； S 2=0.01V/Ω； S 3=100； S 4=0.1cm/V ； ΔT=4cm求：S ；ΔT解：检测系统的方框图如下：ΔT ΔR ΔU 1 ΔU 2 ΔL（3分）（1）S=S 1×S 2×S 3×S 4=0.35×0.01×100×0.1=0.035（cm/℃） （2）因为：TL S ∆∆=所以：29.114035.04==∆=∆S L T （℃） 答：该测温系统总的灵敏度为0.035cm/℃；记录笔尖位移4cm 时，对应温度变化114.29℃。

3．有三台测温仪表，量程均为0_600℃，引用误差分别为2.5%、2.0%和1.5%，现要测量500℃的温度，要求相对误差不超过2.5%，选哪台仪表合理？依题意，已知：R=600℃； δ1=2.5%； δ2=2.0%； δ3=1.5%； L=500℃； γM =2.5% 求：γM1 γM2 γM3解：铂电电桥放大记录（1）根据公式（1-21）%100⨯∆=Rδ 这三台仪表的最大绝对误差为：0.15%5.26001=⨯=∆m ℃0.12%0.26002=⨯=∆m ℃0.9%5.16003=⨯=∆m ℃（2）根据公式（1-19）%100L 0⨯∆=γ 该三台仪表在500℃时的最大相对误差为：%75.2%10050015%10011=⨯=⨯∆=L m m γ %4.2%10050012%10012=⨯=⨯∆=L m m γ %25.2%1005009%10013=⨯=⨯∆=L m m γ 可见，使用2.0级的仪表最合理。

第5章电容式传感器（P99）U与5-3 图5—7为电容式液位计测量原理图。

请为该测量装置设计匹配的测量电路，要求输出电压液位h之间呈线性关系。

12电容式液位变换器结构原理图解：电容式液位计的电容值为：dDn)(h C C 1210εεπ-+=，其中d D n HC 120πε=。

可见C 与液面高度h 呈线性关系。

可以看出，该结构不宜做成差动形式，所以不宜采用二极管双T 形交流电桥，也不宜采用脉冲宽度调制电路。

另外要求输出电压0U 与液位h 之间呈线性关系，所以不宜采用调频电路和运算放大器式电路,可以采用环形二极管充放电法，具体电路如图所示。

CE可将直流电流表改为直流电压表与负载电阻R 的并联，R 上的电压为0U ，则有：)C C (E Rf RI U d x -==∆0，其中，C x 为电容式液位计的电容值，f 为方波的频率，ΔE =E 2-E 1为方波的幅值，C d 为平衡电容传感器初始电容的调零电容。

当h=0时调节dD n HC C d 120πε==，则输出电压0U 与液位h 之间呈线性关系。

课后习题参考答案35-5 题5-5图为电容式传感器的双T 电桥测量电路，已知Ωk R R R 4021===，Ωk R L 20=，V e 10=，MHz f 1=，pF C 100=，pF C 101=，pF C 11=∆。

求L U 的表达式及对于上述已知参数的L U 值。

V R LR解：()()V .)()C C (Uf R )R R ()R R (R U L L L L 18010110110202040202404021262012=⨯⨯⨯⨯⨯⨯+⨯+⨯=-⋅++=-5-6 差动电容式传感器接入变压器交流电桥，当变压器副边两绕组电压有效值均为U 时，试推到电桥空载输出电压o U 与2x 1x C ,C 的关系式。

若采用变截距型电容传感器，初始截距均为0δ，改变δ∆后，求空载输出电压o U 与δ∆之间的关系式。

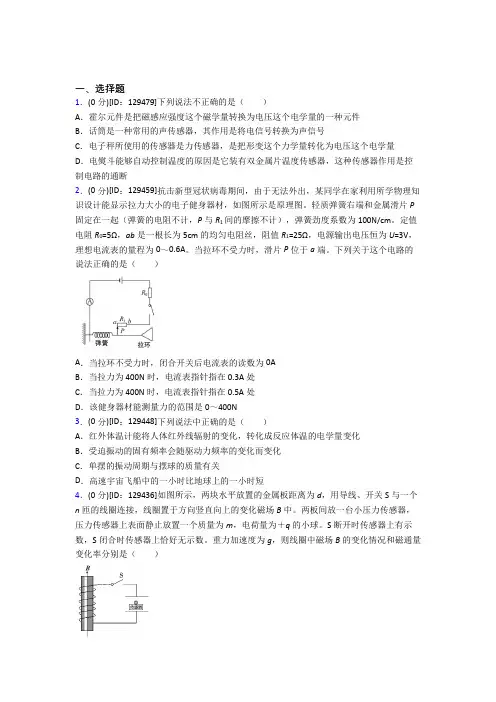

一、选择题1．(0分)[ID：129479]下列说法不正确的是（）A．霍尔元件是把磁感应强度这个磁学量转换为电压这个电学量的一种元件B．话筒是一种常用的声传感器，其作用是将电信号转换为声信号C．电子秤所使用的传感器是力传感器，是把形变这个力学量转化为电压这个电学量D．电熨斗能够自动控制温度的原因是它装有双金属片温度传感器，这种传感器作用是控制电路的通断2．(0分)[ID：129459]抗击新型冠状病毒期间，由于无法外出，某同学在家利用所学物理知识设计能显示拉力大小的电子健身器材，如图所示是原理图。

轻质弹簧右端和金属滑片P 固定在一起（弹簧的电阻不计，P与R1间的摩擦不计），弹簧劲度系数为100N/cm。

定值电阻R0=5Ω，ab是一根长为5cm的均匀电阻丝，阻值R1=25Ω，电源输出电压恒为U=3V，理想电流表的量程为0～0.6A。

当拉环不受力时，滑片P位于a端。

下列关于这个电路的说法正确的是（）A．当拉环不受力时，闭合开关后电流表的读数为0AB．当拉力为400N时，电流表指针指在0.3A处C．当拉力为400N时，电流表指针指在0.5A处D．该健身器材能测量力的范围是0～400N3．(0分)[ID：129448]下列说法中正确的是（）A．红外体温计能将人体红外线辐射的变化，转化成反应体温的电学量变化B．受迫振动的固有频率会随驱动力频率的变化而变化C．单摆的振动周期与摆球的质量有关D．高速宇宙飞船中的一小时比地球上的一小时短4．(0分)[ID：129436]如图所示，两块水平放置的金属板距离为d，用导线、开关S与一个n匝的线圈连接，线圈置于方向竖直向上的变化磁场B中。

两板间放一台小压力传感器，压力传感器上表面静止放置一个质量为m，电荷量为＋q的小球。

S断开时传感器上有示数，S闭合时传感器上恰好无示数。

重力加速度为g，则线圈中磁场B的变化情况和磁通量变化率分别是（）A．正在增强，mgdt nq∆Φ=∆B．正在增强，2mgdt nq∆Φ=∆C．正在减弱，mgdt nq∆Φ=∆D．正在减弱，2mgdt nq∆Φ=∆5．(0分)[ID：129423]如图所示，甲为在温度为10C左右的环境中工作的某自动恒温箱原理简图，箱内的电阻120kΩR=、210kΩR=、340kΩR=，tR为热敏电阻，它的电阻随温度变化的图线如图乙所示，a、b端电压0abU≤时，电压鉴别器会令开关S接通，恒温箱内的电热丝发热，使箱内温度升高；当a、b端电压0abU>时，电压鉴别器会令开关S断开，停止加热，则恒温箱内的温度可保持在（）A．10C B．20C C．35C D．45C6．(0分)[ID：129408]如图所示是一火灾报警器的电路示意图，其中2R为用半导体热敏材料制成的传感器，这种半导体热敏材料的电阻率随温度的升高而减小。

(1).半桥双臂各串联一片，虽然桥臂上的电阻变化增加1倍，但桥臂总电阻也增加1倍，其电阻的相对变化没有增加，所以输出电压没有增加，故此法不能提高灵敏度；
(2).半桥双臂各并联一片，桥臂上的等效电阻变化和等效总电阻都降低了一半，电阻的相对变化也没有增加，故此法也不能提高灵敏度。
8.有一悬臂梁，在其中部上、下两面各贴两片应变片，组成全桥，如图所示。
5.有一电阻应变片，其灵敏度 ， ，设工作时其应变为1000με，问ΔR为多少？设将此应变片接成如图所示的电路，试求：(1).无应变时电流表示值；(2).有应变时电流表示值；(3).电流表指示值相对变化量；(4).试分析这个变量能否从表中读出。
解：(1).无应变时，电流的表示值为
(2).根据 ，可得 ；
则有应变时电流表示值 ；
(3).电流表指示值相对变化量 ；
(4).电流变化量太小，很难从电流表中读出。如果采用高灵敏度小量程的微安表，则量程不够，无法测量12.5mA的电流；如果采用毫安表，无法分辨0.025mA的电流变化。一般需要电桥来测量，将无应变时的零位电流平衡掉，只取有应变时的微小输出量，可根据需要采用放大器放大。
6.以阻值 ，灵敏度 的电阻丝应变片与阻值为120 的固定电阻组成电桥，供桥电压为3V，并假定负载电阻为无穷大，当应变片为2με和2000με时，分别求出单臂、双臂电桥的输出电压，并比较两种情况下的灵敏度。
解：(1).当应变片为2με时，单臂电桥的输出电压为
双臂电桥的输出电压为
(2).当应变片为2000με时，单臂电桥的输出电压为
(1).请给出由这四个电阻构成全桥电路示意图；
(2).若该梁悬臂端受一向下力 ，长 ，宽 ，厚 ， ，x=0.5l，应变片灵敏度系数 ，应变片空载电阻 ；试求此时这四个应变片的电阻值(注： )。

第一章 测试技术基础1. 用测量范围为-50～150kPa 的压力传感器测量140kPa 压力时，传感器测得示值为+142kPa ，试求该示值的绝对误差、相对误差、标称相对误差和引用误差。

解：绝对误差 2kPa 140142=-=∆p 相对误差 1.43%100%1401401420=⨯-=∆=p p p δ 标称相对误差 1.41%100%142140142=⨯-=∆='p p p δ 引用误差 1%100%50150140142m =⨯+-=∆=p p p γ 2．某压力传感器静态标定的结果如下表所示。

试求用端点连线拟合法拟合的该传感器输出与输入关系的直线方程，并试计算其非线性误差、灵敏度和迟滞误差。

解： 端点连线拟合法拟合的直线方程 p p U 450==非线性误差 0.1%100%2000.2100%=⨯=⨯∆=FS Y L max γ 灵敏度 4mV /Pa =∆∆=pUS 迟滞误差 0.3%100%2001.221100%21=⨯⨯=⨯∆=FS H Y H max γ或 0.6%100%2001.2100%max =⨯=⨯∆=FS H Y H γ 3. 玻璃水银温度计的热量是通过玻璃温包传导给水银的，其特性可用微分方程x y dtdy310123-⨯=+表示（式中y 为水银柱高度，单位m ；x 为输入温度，单位℃）。

试确定温度计的时间常数τ、静态灵敏度k 和传递函数及其频率响应函数。

解：x y dt dy 310123-⨯=+ x y D 3101)23(-⨯=+ x y D 31021)123(-⨯=+ 时间常数 s 51.=τ 静态灵敏度 C m/1050o 3-⨯=.k传递函数 1511050(s)3+⨯=-s H .. 频率响应函数 15.1105.0)(j 3+⨯=-ωωj H4. 某热电偶测温系统可看作一阶系统，已知其时间常数为0.5s ，静态灵敏度1=k 。

试计算其幅频特性误差不大于5%的最高工作频率。

《传感器与检测技术(胡向东,第2版)》习题解答传感器与检测技术习题解答王涛第1章概述什么是传感器？答：传感器是能够感受规定的被测量并按照一定规律转换成可用输出信号的器件和装置，通常敏感元件和转换元件组成。

传感器的共性是什么？答：传感器的共性就是利用物理定律或物质的物理、化学或生物特性，将非电量输入转换成电量输出。

传感器一般哪几部分组成？答：传感器的基本组成分为敏感元件和转换元件两部分，分别完成检测和转换两个基本功能。

另外还需要信号调理与转换电路，辅助电源。

被测量敏感元件传感元件信号调节转换电路辅助电源传感器是如何分类的？答：传感器可按输入量、输出量、工作原理、基本效应、能量变换关系以及所蕴含的技术特征等分类，其中按输入量和工作原理的分类方式应用较为普遍。

①按传感器的输入量进行分类按输入量分类的传感器以被测物理量命名，如位移传感器、速度传感器、温度传感器、湿度传感器、压力传感器等。

②按传感器的工作原理进行分类根据传感器的工作原理，可以分为电阻式传感器、电感式传感器、电容式传感器、压电式传感器、磁敏式传感器、热电式传感器、光电式传感器等。

③按传感器的基本效应进行分类根据传感器敏感元件所蕴含的基本效应，可以将传感器分为物理传感器、化学传感器和生物传感器。

改善传感器性能的技术途径有哪些？答：①差动技术；②平均技术；③补偿与修正技术；④屏蔽、隔离与干扰抑制；⑤稳定性处理。

第2章传感器的基本特性什么是传感器的静态特性？描述传感器静态特性的主要指标有哪些？答：传感器的静态特性是它在稳态信号作用下的输入、输出关系。

静态特性所描述的传感器的输入-输出关系中不含时间变量。

衡量传感器静态特性的主要指标是线性度、灵敏度、分辨率、迟滞、重复性和漂移。

利用压力传感器所得测试数据如下表所示，计算非线性误差、迟滞和重复性误差。

设压力为0MPa时输出为0mV，压力为时输出最大且为。

压力/MPa 输出值/mV 第一循环第二循环第三循环正行程反行程正行程反行程正行程反行程解：①求非线性误差，首先要求实际特性曲线与拟合直线之间的最大误差，拟合直线在输入量变化不大的条件下，可以用切线或割线拟合、过零旋转拟合、端点平移拟合等来近似地代表实际曲线的一段。

《电气测试技术》课程习题第1章到第5章习题一、填空题1、测试技术包括测量和试验两方面.凡需要考察事物的状态、变化和特征等,并要对它进行定量的描述时,都离不开测试工作。

2、按是否直接测定被测量的原则分类，测试方法分直接测量法和间接测量法。

3、按测量时是否与被测对象接触的原则分类，测试方法分接触式测量法和非接触式测量法。

4、按测量时是否随时间的原则分类，测试方法分静态测量法和动态测量法。

5、测量误差一般按其性质分类分为系统误差、随机误差和粗大误差。

6、传感器是测试系统的第一环节,将被测系统或测试过程中需要观测的信息转化为人们熟悉的各种信号。

7、传感器的基本功能是检测信号和信号转换。

8、传感器的组成按定义一般由敏感元件、变换元件、信号调理电路三部分组成。

9、传感器按信号变换特征分类；可分为结构型传感器和物理型传感器。

10、结构型传感器是依据传感器的结构参数变化而实现信号变换的。

11、物理型传感器在实现变换过程中传感器的结构参数基本不变，而仅依靠传感器中原件内部的物理和化学性质变化实现传感器功能。

12、按测量原理分类一般包括电阻式、电感式和电容式三种基本形式，以及由此而派生出来的其他形式传感器。

13、按传感器的能量转换情况分类可分为能量控制型和能量转换型传感器。

14、传感器所能测量的最大被测量的数值称为测量上限，最小的被测量值称为测量下限，用它们来表示测量区间称测量范围。

15、在采用直线拟合线性化时输出输入的校正曲线与其拟合直线之间的最大偏差称为非线性误差或线性度，常用相对误差表示。

16、传感器输出的变化量ΔY与引起此变化量X之比称为静态灵敏度（或简答什么是灵敏度）17、静态误差（精度）是指传感器在其全量程内任一点的输出值与理论输出值的偏差程度。

18、传感器的动态特性是指传感器对随时间变化的输入量的响应特性。

19、引用误差是指测量的绝对误差与仪器的满量程之比。

20、传感器的标定是指在明确传感器的输出与输入关系的前提下，利用某种标准器具对传感器进行标度。

05酒精测试仪和温湿度计 ——电阻式气体和湿度传感器的测试
项目描述
• 酒精测试仪是一款常用检测司机酒精含量的仪器。根据 被测人员的呼气检测饮酒信息，及时测试车主血液酒精 浓度，显示“醉酒驾驶”、“饮酒驾驶”、“安全驾驶 ”状态。
• 呼气酒精含量测试仪是一款轻巧、实用、安全，便于随 身携带的酒精含量检测工具，适用于交警查车、司机自 检等方面
（四）半导体气敏传感器结构
• 电阻式气体传感器按结构可将其分成烧结型、薄膜型和 厚膜型三种。其中烧结型气敏元件是目前工艺最成熟， 应用最广泛的元件
• 1．烧结型气敏元件 • 烧结型气敏元件是以多孔陶瓷SnO2为基材（料粒度在
1μm以下），添加不同物质，采用传统制陶方法，进行 烧结。 烧结时埋入测量电极和加热线，制成管芯，最后 将电极和加热丝引线焊在管座上,外加二层不锈钢网而制 成元件。 • 目前最常用的是氧化锡（SnO2）烧结型气敏元件，用 来测量还原性气体。
• 烷烃类气体灵敏度低。因此，
• 这种元件有良好的选择性
3．厚膜型气敏元件 • 将气敏材料（如SnO2、ZnO）与一定比例的硅凝胶混
制成能印刷的厚膜胶，把厚膜胶用丝网印刷到事先安装 有铂电极的氧化铝（Al2O3）基片上，在400℃～800℃ 的温度下烧结1～2小时便制成厚膜（μm级）型气敏元 件，用厚膜工艺制成的器件一致性较好，机械强度高， 适于批量生产。
• 例如，当N型半导体材料遇到离解能较小易于失去电子 的还原性气体（即可燃性气体，如一氧化碳、氢、甲烷 、有机溶剂等）后，发生还原反应，电子从气体分子向 半导体移动，半导体中的载流子浓度增加，导电性能增 强，电阻减小。当N型半导体材料遇到氧化性气体（如 氧、三氧化硫等）后就会发生氧化反应，半导体中的载 流子浓度减少，导电性能减弱，因而电阻增大。

第一章习题答案1．什么是传感器？它由哪几个部分组成？分别起到什么作用？解：传感器是一种以一定的精确度把被测量转换为与之有确定对应关系的、便于应用的某种物理量的测量装置，能完成检测任务；传感器由敏感元件，转换元件，转换电路组成。

敏感元件是直接感受被测量，并输出与被测量成确定关系的物理量；转换元件把敏感元件的输出作为它的输入，转换成电路参量；上述电路参数接入基本转换电路，便可转换成电量输出。

2．传感器技术的发展动向表现在哪几个方面？解：（1）开发新的敏感、传感材料：在发现力、热、光、磁、气体等物理量都会使半导体硅材料的性能改变，从而制成力敏、热敏、光敏、磁敏和气敏等敏感元件后，寻找发现具有新原理、新效应的敏感元件和传感元件。

（2）开发研制新型传感器及组成新型测试系统①MEMS技术要求研制微型传感器。

如用于微型侦察机的CCD传感器、用于管道爬壁机器人的力敏、视觉传感器。

②研制仿生传感器③研制海洋探测用传感器④研制成分分析用传感器⑤研制微弱信号检测传感器（3）研究新一代的智能化传感器及测试系统：如电子血压计，智能水、电、煤气、热量表。

它们的特点是传感器与微型计算机有机结合，构成智能传感器。

系统功能最大程度地用软件实现。

（4）传感器发展集成化：固体功能材料的进一步开发和集成技术的不断发展，为传感器集成化开辟了广阔的前景。

（5）多功能与多参数传感器的研究：如同时检测压力、温度和液位的传感器已逐步走向市场。

3．传感器的性能参数反映了传感器的什么关系？静态参数有哪些？各种参数代表什么意义？动态参数有那些？应如何选择？解：在生产过程和科学实验中，要对各种各样的参数进行检测和控制，就要求传感器能感受被测非电量的变化并将其不失真地变换成相应的电量，这取决于传感器的基本特性，即输出—输入特性。

衡量静态特性的重要指标是线性度、灵敏度，迟滞和重复性等。

1）传感器的线性度是指传感器的输出与输入之间数量关系的线性程度；2）传感器的灵敏度S是指传感器的输出量增量Δy与引起输出量增量Δy的输入量增量Δx 的比值；3）传感器的迟滞是指传感器在正（输入量增大）反（输入量减小）行程期间其输出-输入特性曲线不重合的现象；4）传感器的重复性是指传感器在输入量按同一方向作全量程连续多次变化时，所得特性曲线不一致的程度。

第5章电容式传感器一、单项选择题1、如将变面积型电容式传感器接成差动形式，则其灵敏度将（）。

A. 保持不变B.增大一倍C. 减小一倍D.增大两倍2、差动电容传感器采用脉冲调宽电路作测量电路时，其输出电压正比于（）。

A．C1-C2 B. C1-C2/C1+C2C. C1+C2/C1-C2D. ΔC1/C1+ΔC2/C23、当变隙式电容传感器的两极板极间的初始距离d0增加时，将引起传感器的（）A．灵敏度K0增加 B．灵敏度K0不变C．非线性误差增加 D．非线性误差减小4、当变间隙式电容传感器两极板间的初始距离d增加时，将引起传感器的（）。

A．灵敏度会增加 B．灵敏度会减小C．非线性误差增加 D．非线性误差不变5、用电容式传感器测量固体或液体物位时，应该选用（）。

A．变间隙式 B．变面积式C．变介电常数式 D．空气介质变间隙式6、电容式传感器通常用来测量（）。

A．交流电流 B．电场强度 C．重量 D．位移7、电容式传感器可以测量（）。

A．压力 B．加速度 C．电场强度 D．交流电压8、电容式传感器等效电路不包括（）。

A. 串联电阻B. 谐振回路C. 并联损耗电阻D. 不等位电阻9、关于差动脉冲宽度调制电路的说法正确的是（）。

A. 适用于变极板距离和变介质型差动电容传感器B. 适用于变极板距离差动电容传感器且为线性特性C. 适用于变极板距离差动电容传感器且为非线性特性D. 适用于变面积型差动电容传感器且为线性特性10、下列不属于电容式传感器测量电路的是（）A．调频测量电路 B．运算放大器电路C．脉冲宽度调制电路 D．相敏检波电路11、在二极管双T型交流电桥中输出的电压U的大小与（）相关A．仅电源电压的幅值和频率B．电源电压幅值、频率及T型网络电容C1和C2大小C．仅T型网络电容C1和C2大小D．电源电压幅值和频率及T型网络电容C1大小12、电容式传感器做成差动结构后，灵敏度提高了（）倍A．1 B．2 C．3 D．0二、多项选择题1、极距变化型电容式传感器，其灵敏度与极距（）。

第五章思考题与习题一、填空题1.热电偶作为温度传感器，测得与温度相应的热电动势，由仪表显示出温度值。

热电偶传感器广泛用来测量-200℃~1800℃范围内的温度，特殊情况下，可测至2800℃的高温或4K的低温。

2.热电偶冷端0℃恒温法是指在实验室及精密测量中，通常把冷端放入0℃恒温器或装满冰水混合物的容器中，以使冷端温度保持0℃。

3.集成温度传感器将温敏晶体管与相应的辅助电路集成在同一芯片上，它能直接给出正比于绝对温度的理想线性输出，一般用于-50℃～±150℃之间的温度测量。

二、简答题1.什么是热电效应？将两种不同材料的导体A和B串接成一个闭合回路，当两个接点1和2的温度不同时，如T＞T0，在回路中就会产生热电动势，并在回路中有一定大小的电流，此种现象称为热电效应。

2.热电偶分哪几种类型？热电偶的冷端温度补偿有哪些方法？根据热电极的材料，热电偶可分为难熔金属热电偶、贵金属热电偶、廉金属热电偶、非金属热电偶等；根据测温范围，热电偶可分为高温热电偶、中温热电偶、低温热电偶；根据工业标准化的情况，又分为标准化热电偶和非标准化热电偶。

热电偶需要采取一定的措施进行冷端温度补偿，消除冷端温度变化和不为0℃时所引起的温度误差。

常用的补偿措施有补偿导线法、冷端0℃恒温法、电桥补偿法等。

3.简述热电阻测温原理，常用热电阻有哪些？他们的性能特点是什么？热电阻传感器是利用导体或半导体的电阻值随温度的变化来测量温度的元件，它由热电阻体（感温元件），连接导线和显示或纪录仪表构成。

温度升高，金属内部原子晶格的振动加剧，从而使金属内部的自由电子通过金属导体时的阻碍增大，宏观上表现出电阻率变大，电阻值增加，我们称其为正温度系数，即电阻值与温度的变化趋势相同。

热电阻按感温元件的材质分金属与半导体两类。

金属导体有铂、铜、镍、铑铁及铂钴合金等，在工业生产中大量使用的有铂、铜两种热电阻; 半导体有锗、碳和热敏电阻等。

按准确度等级分为标准电阻温度计和工业热电阻。

测试技术与传感器课后答案【篇一：《传感器与检测技术》习题答案--周杏鹏】t>第一章1.1答：随着我国工业化、信息化步伐加快，现代化建设中的各行各业高效生产对传感器也检测技术的依赖逐步加深。

比如：先进的传感器技术助力现代化石油钻井平台建设。

为了能够可靠地采集钻井平台钴机塔架上运动部件的终点位置，使用了感应式传感器。

在整个新型钻井中共使用了60个这样的感应式传感器，方形的接近开关对钢质目标的感应距离增大到20mm, 满足了近海海上勘探工作环境极为恶劣的所有要求。

1.2答：自动检测系统组成框图如下：对于传感器，一般要求是：①准确性：输出信号必须反映其输入量，即被测量的变化。

因此，传感器的输出与输入关系必须是严格的单值函数关系，最好是线性关系。

②稳定性：传感器的输入、输出的单值函数关系最好不随时间和温度二变化，受外界其他因素的干扰影响亦很小，重复性要好。

③灵敏度：即被测参量较小的变化就可使传感器获得较大的输出信号。

④其他：如耐腐蚀性、功耗、输出信号形式、体积、售价等。

1.3答：功能：信号调理：在检测系统中的作用是对传感器输出的微弱信号进行检波、转换、滤波、放大等，以方便检测系统后续处理或显示。

信号处理：信号处理时自动检测仪表，检测系统进行数据处理和各种控制的中枢环节，其作用和人类的大脑相类似。

区别：信号调理作用是把信号规格化，滤除干扰，信号处理则是提取信号中的信息，并对这些信息按照功能要求进行处理。

可以说，信号调理是进行信号处理的基础。

组成：信号调理：信号放大、信号滤波、a/d转换信号处理：主要是各种信号的嵌入式微控制器、专用高速数据处理器（dsp）等1.4答：分类见表1-1(p8)1.5答：按照被测参量分类，可以分成测量：电工量、热工量、机械量、物性和成分量、光学量、状态量等。

1.6答：1.不断拓展测量范围，提高管检测精度和可靠性2重视非接触式检测技术研究 3检测系统智能化第二章2.1答：随机误差：检测仪器或者测量过程中某些未知或无法控制的随机因素（如仪器某些原件器件性能不稳定、外界温度、湿度变化，空中电磁波扰动等）综合作用的结果。
