杰科网络机顶盒恢复系统文档

本文内容取材、改编于网络，涉及到原创内容及相关程序的版权问题，最终解析权归原作者所有。

如有不妥处，请斧正。

何为刷Recovery我们平时所说的刷Recovery就是把recovery.img文件写到recovery分区，手机会安装该文件并实现它的高级功能。

对于刷机失误变成“砖机”也分两种情况，分别是“真砖”“假砖”。

“真砖”是fastboot模式和recovery模式所在的分区都已损坏，不能进入手机系统；“假砖”是fastboot模式或者recovery模式单方错误，只要其中一种模式没问题就可救活手机进入正常状态。

下面介绍的方法中，如不小心刷入失败而造成进入Recovery模式时卡在"wo”屏，不要慌可以换另外刷入方法补救的。

刷入recovery基本思路：•电脑端刷入：安装驱动——>进入相应手机模式——>打开相应工具——>输入指令•手机端刷入：获取Root权限——>打开超级终端——>输入指令刷入Recovery方法预览：•电脑端刷入1.向导式刷入2.ADB命令刷入3.diagnostic （诊断模式）刷入4.fastboot命令刷入•手机端刷入5.超级终端刷入6.Recovery模式刷入小知识相关名词：Root——Root是Android系统中权限最高的用户帐户，该帐户拥有整个系统的最高权限，能够对系统中所有对象进行添加、删除、编辑等操作。

平时我们所说的Root，其实是通过某种方法取得系统的Root权限，如同在Windows系统下用Administrator账户登录一样。

Recovery——手机上的一个功能分区，有点类似于笔记本电脑上的恢复分区。

一般大厂出的笔记本，都会自带一个特殊分区，里面保存着系统的镜像文件，当系统出问题的时候，我们可以通过它来一键恢复系统。

这里的recovery功能有些类似。

其实，他更像是电脑上的小型winPE系统，可以允许我们通过启动到winPE系统上，去做一些备份、恢复的工作。

网络机顶盒刷机步骤第一步：准备工作1.1确认自己的网络机顶盒型号，了解刷机的风险；1.3准备一个USB闪存盘或SD卡，并确保盘内没有重要数据；1.4 确认机顶盒所使用的操作系统是Android还是其他系统。

第二步：备份数据2.1在刷机之前，务必备份机顶盒中的重要数据，例如个人文件、应用程序数据等，以防刷机过程中数据丢失。

第三步：制作启动盘3.2将解压缩的固件文件复制到USB闪存盘或SD卡的根目录中；3.3拔掉机顶盒的电源线，并插入准备好的启动盘；3.4重新插入机顶盒的电源线，进入到刷机模式。

第四步：进入刷机模式4.1进入刷机模式的方法因机顶盒而异，通常情况下可以通过按住遥控器上的一些特定按键再插入电源线来进入刷机模式；4.2若无法成功进入刷机模式，可尝试在刷机过程中反复按住机顶盒的一些特定功能按键。

第五步：开始刷机5.1在刷机模式下，通过按机顶盒遥控器上的相应按钮选择启动盘中的刷机固件文件；5.2确认选择后，开始刷机操作；5.3刷机的过程中，机顶盒会自动重启并进入刷机模式，切勿断电或操作其他按键。

第六步：等待刷机完成6.1等待刷机完成，刷机进度会显示在机顶盒的屏幕上；6.2一般情况下，刷机过程会持续数分钟至十几分钟不等，具体时间根据刷机固件的大小和机顶盒性能而定。

第七步：启动机顶盒7.1刷机完成后，机顶盒会重新启动，此时可以断开机顶盒与电脑之间的连接；7.2按照机顶盒提示进行系统设置，包括选择语言、网络连接等。

第八步：还原数据8.1若刷机前备份了数据，现在可以将备份的数据还原到机顶盒中；8.2将备份数据拷贝回机顶盒，还原个人文件、应用程序数据等。

第九步：安装常用软件9.1首次启动机顶盒后，还原数据后，可以根据自己的需求安装一些常用的软件，例如视频播放器、游戏应用等。

第十步：调试和优化10.1刷机完成后，可根据个人需求进行机顶盒的调试和优化；10.2可以检查网络连接是否正常，修改分辨率和显示设置，调整音量等。

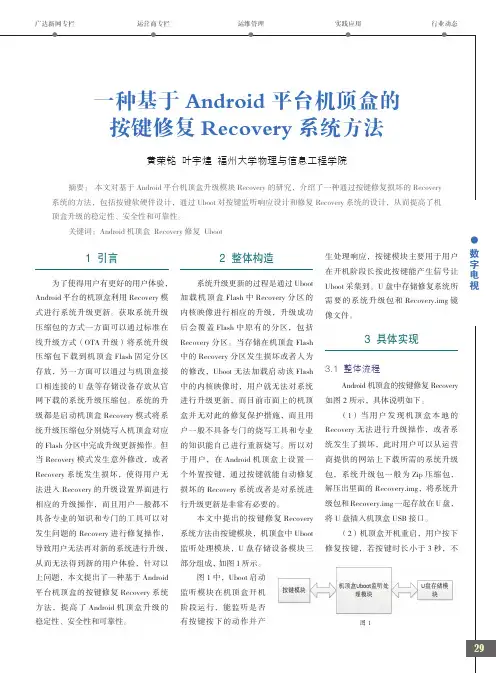

2 整体构造
系统升级更新的过程是通过 Uboot 加 载 机 顶 盒 Flash 中 Recovery 分 区 的 内核映像进行相应的升级，升级成功 后 会 覆 盖 Flash 中 原 有 的 分 区， 包 括 Recovery 分区。当存储在机顶盒 Flash 中的 Recovery 分区发生损坏或者人为 的修改，Uboot 无法加载启动该 Flash 中的内核映像时，用户就无法对系统 进行升级更新，而目前市面上的机顶 盒并无对此的修复保护措施，而且用 户一般不具备专门的烧写工具和专业 的知识能自己进行重新烧写。所以对 于 用 户， 在 Android 机 顶 盒 上 设 置 一 个外置按键，通过按键就能自动修复 损坏的 Recovery 系统或者是对系统进 行升级更新是非常有必要的。 本文中提出的按键修复 Recovery 系统方法由按键模块，机顶盒中 Uboot
图1
29
广电风向标 ●
技 ●
NGB 综合技术实验室专栏 ●
3.3 Uboot 对按键的监听响应设 的各个镜像文件写入到对应的分区中， 计
操作。升级更新操作是把系统升级包里 其中也包括 Recovery 分区，这样也就 实现了对发生修改或损坏的 Recovery 的修复。 （6）升级更新完成后会自动重启 机顶盒进入 Android 系统。 在 Android 机 顶 盒 中， 开 机 上 电 或 复 位 时 通 常 都 从 地 址 0x00000000 处开始执行，而在这个地址处安排的 通 常 就 是 系 统 的 Boot Loader 程 序， Uboot 是一种普遍用于嵌入式系统中的 Bootloader，通过它，我们可以初始化 硬件设备、建立内存空间的映射表， 从而建立适当的软硬件环境，为最终 调用操作系统内核做好准备。Uboot 的 主要运行任务就是将内核映像从硬盘 （e.g. NAND flash 或者 eMMC）上读到 RAM 中，然后跳转到内核的入口点去 运行，即开始启动操作系统。Uboot 启 动过程如图 3 所示。 在 Android 机 顶 盒 中，Android 主 系统的内核映像和 Recovery 的内核映 像是分开的， 二者是两个独立的系统， 这从系统升级包中可以看到。Android 主 系 统 的 内 核 映 像 为 System.img， 而 Recovery 的 内 核 映 像 为 Recovery.img。 Uboot 在 将 内 核 映 像 从 硬 盘 读 取 到 RAM 时， 会 根 据 用 户 的 选 择 对 要 加 载哪一个内核映像进行选择，这样就 能分别启动不同的系统完成不同的 操 作。 正 常 情 况 下 开 机 启 动 后 Uboot 会将硬盘上的 Android 主系统加载到 RAM 中并启动 Android 内核，而当要 进行升级更新时，Uboot 会将硬盘上的 Recovery 内核映像加载到 RAM 中并启 动 Recovery 内核。 当 Uboot 检测到有按键响应这个动 作后，就会检测 USB 接口是否有 U 盘 插入，若没有 U 盘插入，在电视屏幕 上输出无 U 盘设备的信息，如下代码： if(usb_stor_scan( )!=1) { ui->Print("can not find USB

机顶盒刷机教程范文机顶盒刷机是指通过修改机顶盒的固件或系统，来实现功能升级或添加新功能的操作。

刷机操作需要具备一定的技术知识和风险意识，如果操作不当可能导致机顶盒无法正常使用。

在开始刷机操作前，请事先做好数据备份，并严格按照以下步骤进行操作。

一、准备工作1.了解机顶盒的硬件和软件信息。

在刷机前，我们需要了解机顶盒的硬件配置和当前使用的固件版本等信息，以便选择合适的刷机固件。

2.找到合适的刷机固件。

根据机顶盒的品牌和型号，在官方网站或相关技术论坛上寻找适用于机顶盒的刷机固件。

刷机固件需要与机顶盒型号完全匹配，否则可能导致刷机失败或机顶盒无法正常使用。

4.准备必要的工具。

刷机过程中可能需要使用到一些工具，如USB数据线、硬件解锁工具、固件刷写工具等。

根据刷机教程的要求，提前准备好所需工具。

二、刷机操作步骤1.解锁机顶盒。

有些机顶盒在刷机之前需要进行解锁操作，以获取对系统文件的读写权限。

解锁的具体方法可能因机顶盒品牌和型号的不同而有所差异，通常在官方网站或相关技术论坛上都能找到相应的解锁教程。

按照教程提示进行解锁操作。

3.连接机顶盒和电脑。

使用USB数据线将机顶盒和电脑相连。

在刷机前，确保机顶盒已经连接到电源，并处于正常开机状态。

4.刷写固件。

打开固件刷写工具，并按照其使用说明进行操作。

通常，刷写工具会要求选择需要刷写的固件文件，根据提示选择事先解压到电脑中的刷机固件。

然后，点击开始按钮开始刷写固件。

刷写过程中，刷写工具会显示刷写进度和状态，切勿断开电源或拔出USB数据线。

5.等待刷机完成。

刷写固件的过程可能需要一段时间，具体时间视机顶盒和固件大小而定。

在刷写过程中，保持机顶盒和电脑的连接稳定，并避免其他操作干扰刷写过程。

6.重启机顶盒。

待刷写完成后，刷机工具会提示刷写成功，并要求重启机顶盒。

此时，可以拔出USB数据线，再次接通机顶盒的电源，机顶盒将重新启动，并加载新的刷机固件。

7.恢复数据和设置。

由于刷机过程中机顶盒内的数据已被清空，需要重新进行数据恢复和设置。
