二位三通电磁阀工作原理

二位三通电磁阀符号，二位三通电磁阀原理，二位三通电磁阀图解

阀芯的事情位置有几个，该电磁阀就叫几位电磁阀：阀体上的接口，也就是电磁阀的通路数，有几个通路口，该电磁阀就叫几通电磁阀即两位是指有两个事情位置可切换，三通是有三个通道通气。

好比：

二位二通两位三通电磁阀原理电磁阀是一进一出（二个通道、最普凡是见）；个通道与气源毗连，别的一个通道与执行机构的进气口毗连

二位三通电磁阀控制气体是一进一出一排气（事情位置有二个）；个通道与气源毗连，别的两个通道个与执行机构的进气口毗连，个与执行机构排气口毗连

二位五通电磁阀控制气体是一进二出一排气（事情位置也是二个）；个进气孔接进气气源、个正动作发泄孔和个作发泄孔别离提供给目标装备的一正一作的气源、个正动作排气孔和个作排气孔安装

三位五通电磁阀控制气体是一进二出一排气（但事情位置有三个）；个进气孔接进气气源、个正动作发泄孔和个作发泄孔别离提供给目标装备的一正一作的气源、个正动作排气孔和个作排气孔安装

以下特此为大家提供二位三通电磁阀符号，二位三通电磁阀原理及二位三通电磁阀图解等说明。此说明为本司内部技术结合国际型号编辑做出正确表示，希望对大家了解二位三通电磁阀有所帮助。

二位三通电磁阀符号：

二位三通电磁阀是两个位置三个通气口，其中一个为进气口（），另两个为出气口（，当电磁阀得电励磁是，和通，失电时和通两位指阀芯有两个位置，三通就是三个口，一个进气口，口，或者口，一个工作口，口，一个排气口，口。分为常开常闭。常开工作原理就是通电后，阀芯产生动作，开启气路，断电之后阀芯复位，关闭气路。

符号见图。→

二位三通电磁阀工作原理：

一进二出：当电磁阀线圈通电时，出介质端第一路打开，第二路关闭；当电磁阀线圈断电时，出介质端第一路关闭，第二路打开；

二进一出：当电磁阀线圈通电时，进介质端第一路打开，第二路关闭；当电磁阀线圈断电时，进介质端第一路关闭，第二路打开；此内阀两进口端前必需加单向阀

二位三通电磁阀工作原理

1.结构组成：

2.工作过程：

在不通电状态下，阀芯由弹簧受力将流体封堵，阀体上开口与连接液体或气体的管路断开，没有流体通过。当线圈通电时，线圈中产生的磁场使阀芯上的磁铁受力而吸附，阀芯沿着阀体内的导向孔向工作位置运动。阀芯运动到工作位置后，阀芯上的密封圈将原来封堵流体的阀腔与管路相连，从而流体开始通过。当线圈断电时，阀芯上的磁铁失去磁性，通过弹簧的力将阀芯复位到原位，阀孔再次关闭，流体停止通过。

3.工作特点：

二位三通电磁阀具有快速、可靠的工作特点。由于线圈通电和断电迅速，且阀芯运动的距离短，使得开关速度快，响应时间短。同时，由于阀芯密封性好，线圈断电后能够迅速关闭，确保了阀体的密封性。此外，二位三通电磁阀的结构相对简单，体积小，重量轻，方便安装和维修。

4.应用范围：

二位三通电磁阀广泛应用于液压、气动系统以及控制系统中的流量控制、压力控制和方向控制等各种场合。例如，常见的汽车发动机喷油系统中，使用二位三通电磁阀来控制燃油的喷射时间和量，以调整发动机的工作状态。在气动系统中，二位三通电磁阀可控制气源的供给和释放，实现气缸的推拉动作。此外，二位三通电磁阀也常用于水处理系统、空调系统、冷却系统等领域。 总之，二位三通电磁阀通过电磁原理来控制液体或气体的通断，具有快速、可靠的工作特点，广泛应用于液压、气动系统和控制系统中。

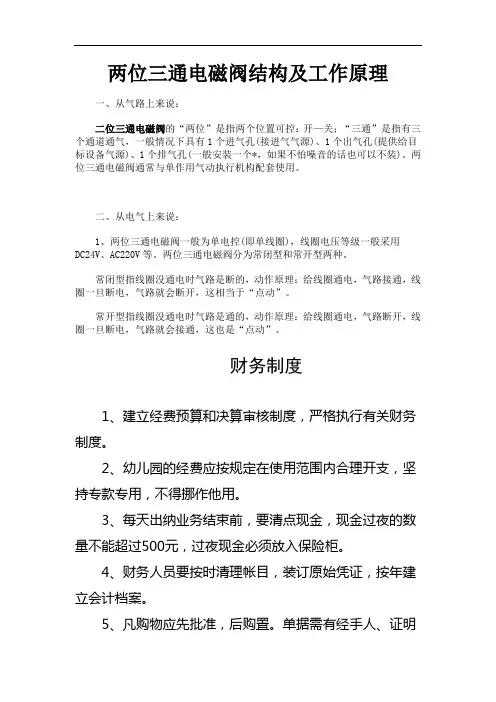

两位三通电磁阀结构及工作原理

一、从气路上来说：

二位三通电磁阀的“两位”是指两个位置可控：开—关；“三通”是指有三个通道通气，一般情况下具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个*，如果不怕噪音的话也可以不装)。两位三通电磁阀通常与单作用气动执行机构配套使用。

二、从电气上来说：

1、两位三通电磁阀一般为单电控(即单线圈)，线圈电压等级一般采用DC24V、AC220V等。两位三通电磁阀分为常闭型和常开型两种。

常闭型指线圈没通电时气路是断的，动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。

常开型指线圈没通电时气路是通的，动作原理：给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。

财务制度

1、建立经费预算和决算审核制度，严格执行有关财务制度。

2、幼儿园的经费应按规定在使用范围内合理开支，坚持专款专用，不得挪作他用。

3、每天出纳业务结束前，要清点现金，现金过夜的数量不能超过500元，过夜现金必须放入保险柜。

4、财务人员要按时清理帐目，装订原始凭证，按年建立会计档案。

5、凡购物应先批准，后购置。单据需有经手人、证明

人、园长签名并要正规发票方可报销。凡购置重大物品，应班子集体讨论，不能先斩后奏。

6、主管领导对日常业务费（接待费除外）在200元以下开支可审批报销。

7、凡购置教玩具，设施维修、改造、更新，要经班子、财务人员集体讨论，需签订购货合同或工程合同的，要召集班子成员、财务人员进行研究讨论，对其数量、质量、价格要严格审核把关，合同履行后，要组织有关人员进行验收后才可付款。

8、采购物品不得收回扣。厨房每月要依时付清购物款，如逾期不付款视作挪用公款处理。

9、为加强财务管理，提高透明度，更好地理好财、用好财，财务开支要严格按照国家的财经制度和上述规定执行。为加强对财务工作的监督，设立专门“财务工作”记录本。

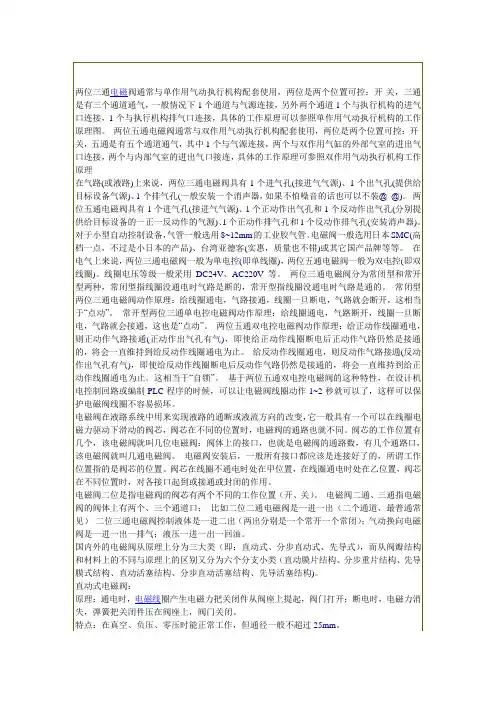

两位三通电磁阀通常与单作用气动执行机构配套使用，两位是两个位置可控：开-关，三通是有三个通道通气，一般情况下1个通道与气源连接，另外两个通道1个与执行机构的进气口连接，1个与执行机构排气口连接，具体的工作原理可以参照单作用气动执行机构的工作原理图。 两位五通电磁阀通常与双作用气动执行机构配套使用，两位是两个位置可控：开-关，五通是有五个通道通气，其中1个与气源连接，两个与双作用气缸的外部气室的进出气口连接，两个与内部气室的进出气口接连，具体的工作原理可参照双作用气动执行机构工作原理

在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装@_@)。 两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。

对于小型自动控制设备，气管一般选用8~12mm的工业胶气管。电磁阀一般选用日本SMC(高档一点，不过是小日本的产品)、台湾亚德客(实惠，质量也不错)或其它国产品牌等等。 在电气上来说，两位三通电磁阀一般为单电控(即单线圈)，两位五通电磁阀一般为双电控(即双线圈)。线圈电压等级一般采用DC24V、AC220V等。 两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，常开型指线圈没通电时气路是通的。 常闭型两位三通电磁阀动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。 常开型两位三通单电控电磁阀动作原理：给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。 两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通(正动作出气孔有气)，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。 给反动作线圈通电，则反动作气路接通(反动作出气孔有气)，即使给反动作线圈断电后反动作气路仍然是接通的，将会一直维持到给正动作线圈通电为止。这相当于“自锁”。 基于两位五通双电控电磁阀的这种特性，在设计机电控制回路或编制PLC程序的时候，可以让电磁阀线圈动作1~2秒就可以了，这样可以保护电磁阀线圈不容易损坏。
