spmi协议

spi通信协议

SPI（Serial Peripheral Interface）串行外设接口是一种同步的、全双工的通信协议，常用于单片机和外部设备之间的通信。SPI协议定义了一种主从模式的通信方式，其中一个设备充当主设备，负责发起通信，而其他设备则充当从设备，负责接收和处理通信数据。

SPI通信协议由四根线组成：时钟线（CLK）、片选线（SS）、主设备发出数据（MOSI）和主设备接收数据（MISO）。

在SPI通信中，主设备通过时钟线提供时钟脉冲，通过片选线选择和控制不同的从设备。在通信开始时，主设备将片选线拉低，选择需要通信的从设备。然后，主设备在每个时钟脉冲中，通过MOSI线发送数据给从设备，同时从设备通过MISO线将数据发送回主设备。

SPI通信协议的通信方式为全双工，即主设备和从设备可以同时发送和接收数据。在通信过程中，主设备和从设备通过时钟的同步来保持数据的一致性。主设备在上升沿将数据发送到MOSI线上，而从设备在下降沿将数据从MISO线上读取。通过时钟的同步，主从设备可以准确地发送和接收数据。

在SPI通信中，数据的传输是串行的，即每个数据位都按顺序传输。通信的起始位和终止位可以由主设备和从设备约定。通常情况下，通信的起始位由主设备发起，并在时钟上升沿进行传输。终止位可以由主设备或从设备发起，并在时钟下降沿进行传输。

SPI通信协议的速度可以通过调整时钟频率来控制。时钟频率越高，数据传输的速度越快。然而，时钟频率的增加也会增加信号的噪声和功耗。因此，在选择时钟频率时，需要权衡速度和可靠性的要求。

SPI通信协议还支持多个从设备的通信。每个从设备都有一个独立的片选线，主设备可以通过选择不同的片选线来与不同的从设备进行通信。这种多从设备的通信方式使SPI协议更加灵活，可以同时与多个外部设备进行数据交换。

综上所述，SPI通信协议是一种常用的串行通信协议，使用主从模式进行数据交换。它具有简单、可靠、高速的特点，适用于单片机和外部设备之间的通信。通过调整时钟频率和选择不同的片选线，SPI通信可以满足不同应用对速度和灵活性的需求。

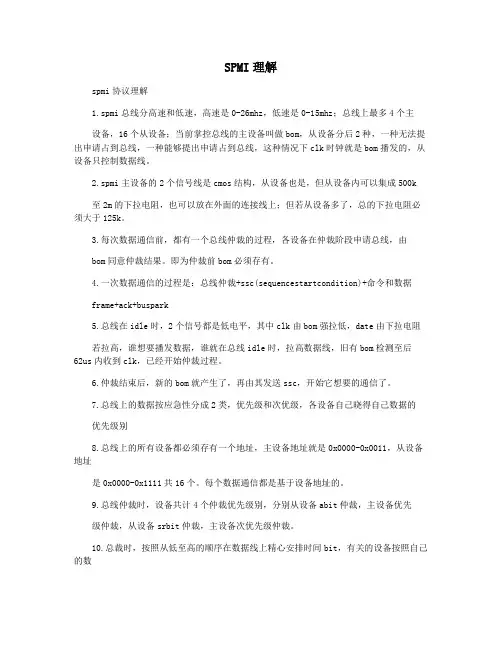

SPMI理解

spmi协议理解

1.spmi总线分高速和低速，高速是0-26mhz，低速是0-15mhz；总线上最多4个主

设备，16个从设备；当前掌控总线的主设备叫做bom，从设备分后2种，一种无法提出申请占到总线，一种能够提出申请占到总线，这种情况下clk时钟就是bom播发的，从设备只控制数据线。

2.spmi主设备的2个信号线是cmos结构，从设备也是，但从设备内可以集成500k

至2m的下拉电阻，也可以放在外面的连接线上；但若从设备多了，总的下拉电阻必须大于125k。

3.每次数据通信前，都有一个总线仲裁的过程，各设备在仲裁阶段申请总线，由

bom同意仲裁结果。即为仲裁前bom必须存有。

4.一次数据通信的过程是：总线仲裁+ssc(sequencestartcondition)+命令和数据

frame+ack+buspark

5.总线在idle时，2个信号都是低电平，其中clk由bom强拉低，date由下拉电阻

若拉高，谁想要播发数据，谁就在总线idle时，拉高数据线，旧有bom检测至后62us内收到clk，已经开始仲裁过程。

6.仲裁结束后，新的bom就产生了，再由其发送ssc，开始它想要的通信了。

7.总线上的数据按应急性分成2类，优先级和次优级，各设备自己晓得自己数据的

优先级别

8.总线上的所有设备都必须存有一个地址，主设备地址就是0x0000-0x0011，从设备地址

是0x0000-0x1111共16个。每个数据通信都是基于设备地址的。

9.总线仲裁时，设备共计4个仲裁优先级别，分别从设备abit仲裁，主设备优先

级仲裁，从设备srbit仲裁，主设备次优先级仲裁。

10.总裁时，按照从低至高的顺序在数据线上精心安排时间bit，有关的设备按照自己的数 据紧急度采用相应的仲裁优先级别，在相应的bit时间上动作，若有工作，则相应的设备仲裁成功，若没有，则继续在数据线上安排低仲裁级别的时间bit.

廉 洁 协 议

甲方：

乙方：

为了在工程建设中保持廉洁自律的工作作风，防止各种不正当行为的发生，根据国家和上海市有关建设工程承发包和廉政建设的各项规定以及《上海市建设工程承发包双方签订廉洁协议的暂行规定》，结合工程建设的特点，特订立本协议如下：

一、甲、乙双方应当自觉遵守国家和上海市关于建设工程承发包工作规则以及有关廉政建设的各项规定。

二、甲方及工作人员不得以任何形式向乙方索要和收受回扣等好处费。

三 、工作人员应当保持与乙方的正常业务交往，不得接受乙方的礼金、有价证券和贵重物品，不得在乙方报销任何由个人支付的费用。

四 、甲方工作人员不得参加可能对公正执行公务有影响的宴请和娱乐活动。

五 、甲方工作人员不得要求或者接受乙方为其住房装修、婚丧嫁取、家属和子女的工作安排以及出国等提供方便。

六 、甲方工作人员不得向乙方介绍家属或者亲友从事与甲方工程有关的材料设备供应、工程分包等经济活动。

七、乙方应当通过正常途径相对业务工作，不得为获取某些不正当利益而向甲方工作人员赠送礼金、有价证券和贵重物品等。

八、乙方不得为谋取私利擅自与甲方工作人员就工程承包、工程费用、材料、材料设备供应、工程量变动、工程验收、工程质量问题处理等进行私下商谈或者达成默契。

九、乙方不得以洽谈业务、签订经济合同为借口，邀请甲方工作人员外出旅游和进入营业性高档娱乐场所。

十、乙方不得为甲方单位和个人购置或者提供通讯工具、交通工具、家电、高档办公用品等物品。

十一、乙方如发现甲方工作人员有违反上述协议者，应向甲方领导或者甲方上级单位举报。甲方不得找任何借口对乙方进行报复。甲方对举报属实和严格遵守廉洁协议的乙方，在同等条件下给予承接后续工程的优先邀请投标权。

十二、甲方发现乙方有违反本协议或者采用不正当的手段行贿甲方工作人员，甲方根据具体情节和造成的后果追究乙方工程合同造价1～5%的违约金。由此给甲方单位造成的损失由乙方承担，乙方用不正当手段获取的非法所得由甲方单位予以追缴。

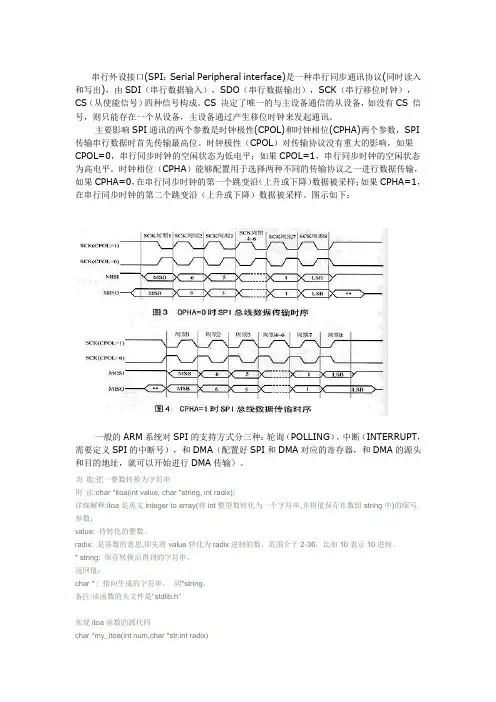

串行外设接口(SPI：Serial Peripheral interface)是一种串行同步通讯协议(同时读入和写出)，由SDI（串行数据输入），SDO（串行数据输出），SCK（串行移位时钟），CS（从使能信号）四种信号构成。CS 决定了唯一的与主设备通信的从设备，如没有CS 信号，则只能存在一个从设备，主设备通过产生移位时钟来发起通讯。

主要影响SPI通讯的两个参数是时钟极性(CPOL)和时钟相位(CPHA)两个参数，SPI传输串行数据时首先传输最高位。时钟极性（CPOL）对传输协议没有重大的影响，如果CPOL=0，串行同步时钟的空闲状态为低电平；如果CPOL=1，串行同步时钟的空闲状态为高电平。时钟相位（CPHA）能够配置用于选择两种不同的传输协议之一进行数据传输，如果CPHA=0，在串行同步时钟的第一个跳变沿（上升或下降）数据被采样；如果CPHA=1，在串行同步时钟的第二个跳变沿（上升或下降）数据被采样。图示如下：

一般的ARM系统对SPI的支持方式分三种：轮询（POLLING），中断（INTERRUPT，需要定义SPI的中断号），和DMA（配置好SPI和DMA对应的寄存器，和DMA的源头和目的地址，就可以开始进行DMA传输）。

功 能:把一整数转换为字符串

用 法:char *itoa(int value, char *string, int radix);

详细解释:itoa是英文integer to array(将int整型数转化为一个字符串,并将值保存在数组string中)的缩写.

参数：

value: 待转化的整数。

radix: 是基数的意思,即先将value转化为radix进制的数，范围介于2-36，比如10表示10进制。

* string: 保存转换后得到的字符串。

返回值：

char * : 指向生成的字符串， 同*string。

备注:该函数的头文件是"stdlib.h"
