机械故障诊断

知识创造未来

1

旋转机械故障诊断

旋转机械故障诊断主要是通过观察和分析机械运行过程中的异常现象来判断故障原因。以下是一些常见的旋转机械故障诊断方法：

1. 震动分析：通过测量机械运行时的振动幅值和频率，分析振动的特点和变化趋势，判断故障位置和类型。常见的故障类型包括不平衡、轴承损坏和轴承松动等。

2. 温度监测：通过测量机械的各个部件的温度，判断是否存在过热的情况。过高的温度可能是由于摩擦、润滑不良或散热不良等原因引起的故障。

3. 声音分析：通过对机械工作过程中产生的声音进行分析，判断是否存在异响或噪音。噪音可以是由于轴承损坏、齿轮磨损或螺栓松动等引起的。

4. 润滑油分析：通过对机械润滑油的化学成分和物理性质进行分析，判断是否存在金属粉末、水分或杂质等异常。知识创造未来

2

这些异常可能是由于零件磨损或润滑油质量不佳引起的故障。

5. 可视检查：通过对机械各个部件的外观进行检查，观察是否存在磨损、裂纹或松动等现象。这可以帮助诊断轴承、齿轮和联接件等部件的故障。

以上是常见的旋转机械故障诊断方法，诊断时可以结合多种方法综合分析，准确判断和定位故障原因，以便及时进行修复或更换有问题的部件。

未知驱动探索，专注成就专业

1

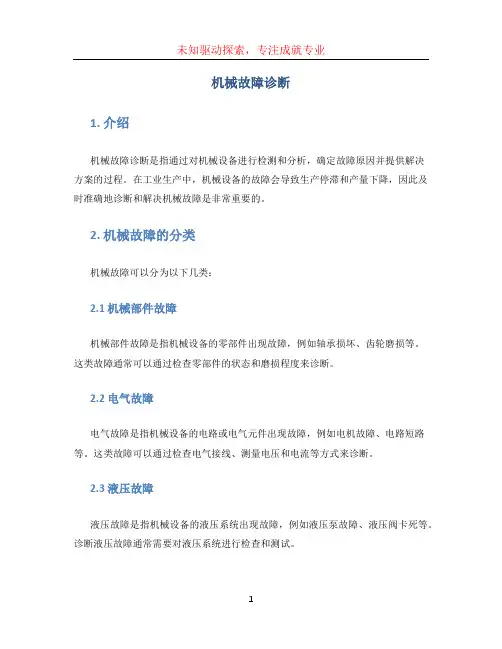

机械故障诊断

1. 介绍

机械故障诊断是指通过对机械设备进行检测和分析，确定故障原因并提供解决方案的过程。在工业生产中，机械设备的故障会导致生产停滞和产量下降，因此及时准确地诊断和解决机械故障是非常重要的。

2. 机械故障的分类

机械故障可以分为以下几类：

2.1 机械部件故障

机械部件故障是指机械设备的零部件出现故障，例如轴承损坏、齿轮磨损等。这类故障通常可以通过检查零部件的状态和磨损程度来诊断。

2.2 电气故障

电气故障是指机械设备的电路或电气元件出现故障，例如电机故障、电路短路等。这类故障可以通过检查电气接线、测量电压和电流等方式来诊断。

2.3 液压故障

液压故障是指机械设备的液压系统出现故障，例如液压泵故障、液压阀卡死等。诊断液压故障通常需要对液压系统进行检查和测试。 未知驱动探索，专注成就专业

2

2.4 传动故障

传动故障是指机械设备的传动系统出现故障，例如皮带断裂、链条脱落等。这类故障可以通过检查传动装置的状态和连接情况来诊断。

2.5 控制故障

控制故障是指机械设备的控制系统出现故障，例如PLC故障、控制软件错误等。诊断控制故障通常需要对控制系统进行检查和分析。

3. 机械故障诊断的方法

机械故障诊断可以借助人工经验和现代技术手段来进行。

3.1 经验法

经验法是指根据经验来判断机械故障的原因和解决方案。经验丰富的技术人员可以通过观察和听觉来判断机械故障的类型和程度，从而采取相应的措施来解决。

3.2 检测仪器

现代技术手段可以通过各种检测仪器来辅助机械故障的诊断。例如震动仪可以检测机械设备的振动情况，红外热像仪可以检测机械设备的温度分布等。这些检测仪器可以提供更精确的数据，从而帮助技术人员确定故障原因。 未知驱动探索，专注成就专业

3

3.3 数据分析

机械故障诊断还可以通过对机械设备的数据进行分析来实现。例如使用数据采集系统收集机械设备的运行数据，然后通过数据分析软件对数据进行处理和分析，以确定潜在的故障原因。

机械故障诊断及典型案例解析

一、导言

机械故障是指机械设备在使用过程中出现的各种异常情况，影响设备正常运转。机械故障诊断是通过观察、检测和分析机械设备的工作状态，找出故障原因并采取相应的修复措施。本文将介绍机械故障诊断的一些基本方法和典型案例。

二、机械故障诊断方法

1. 观察法：通过对机械设备的外部观察，发现异常现象，如磨损、变形、脱落等，从而判断故障原因。

2. 检测法：使用各种检测工具和设备，如红外测温仪、振动测试仪等，对机械设备进行各项参数检测，以发现故障。

3. 分析法：通过对机械设备故障的历史数据进行分析，找出故障的规律和原因。

4. 经验法：基于经验和专业知识，通过对机械设备的工作过程进行观察和分析，判断故障原因。

三、典型案例解析

1. 轴承故障：机械设备在运行过程中出现明显的噪音和振动，经过观察和检测发现，轴承出现了磨损和松动，需要更换轴承。

2. 电机故障：电机无法启动或启动后运转不正常，经过检测发现电机绕组出现了短路，需要进行绕组修复或更换电机。

3. 传动故障：机械设备传动带断裂或松动，导致传动不稳定或失效，通过观察和分析发现传动带磨损严重，需要更换传动带。

4. 润滑故障：机械设备在运行过程中出现摩擦增大、温升过高等异常现象，经过检测发现润滑系统故障，需要清洗或更换润滑油。

5. 冷却故障：机械设备在运行过程中温度过高，经过检测发现冷却系统故障，需要清洗或更换冷却器。

6. 阀门故障：机械设备在运行过程中无法控制流量或压力，经过观察和分析发现阀门密封不良，需要进行密封件更换或维修。

7. 传感器故障：机械设备无法正常感知工作状态，经过检测发现传感器损坏，需要更换传感器。

8. 压力故障：机械设备在运行过程中出现压力异常，经过检测发现压力表故障，需要更换压力表或进行校准。

9. 过载故障：机械设备在运行过程中出现过载现象，经过观察和分析发现负荷过大，需要优化工艺或增加设备容量。

第一章（填空+简答）

1、机械故障诊断的本质特性：复杂性、随机性

2、机械故障诊断的基本机构：对象→测量→特征分析→诊断→措施（实施于对象）

3、机械故障诊断的研究对象：机械→旋转机械→大功率旋转机械（理由：简单）

4、设备维修制度有哪几种？试对各种制度进行简要说明。

答：1、事后维修：坏了才修。2、计划维修：在规定时间基础上执行的周期性维修 3.预知维修：在状态监测的基础上，根据设备运行实际劣化的程度维修。

5、机械故障诊断的基本前提：原子原则、外延原则

第二章、第三章（论述）

1、 傅里叶变换在故障诊断中的意义？

X(w)=1/(2π)∫x(t)*e^(-jwt)dt → 内积→投影→比较→故障诊断

其中：x(t)代表实际；e^(-jwt)代表标准

理论意义：傅里叶变换在故障诊断中有基础性的地位，傅里叶变换是故障诊断的本质。

实际意义：机械故障由振动引起，振动的实际表现为位移x(t)

论证：a.振动的必然性： ①x(t)位移→实际性→时间性→周期性→振动

②x(t)→s,F↑=ma↑→v↑→s↑

由①②得出振动诊断的有效性。

b.振动方程的解：x(t)=e^(-αt)*Asin(w1t+φ1)+Bsin(w0t+φ2)→e^(-jwt)→e^(-jwt)为振动标准。

2、 特征数（统计量）：均值、方差、自相关函数、偏斜度

3、 随机过程的分类：1、平稳随机过程：非各态历经、各态历经 2、非平稳随机过程

4、 随机过程的作用：衡量测量的可行性

5、 振动的含义：研究对象的周期运动

6、 振动学参数：固有频率、振型、质量、刚度、阻尼

7、 构成一个确定性振动有三个基本要素，即振幅、频率 和 相位 。

8、 按照振动的动力学特性分类，可将机械振动分为三种类型：自由振动、强迫振动、自激振动。

9、 固有频率与物体的初始情况无关，完全由物体的力学性质决定，是物体本身固有的。

第四章（简答）
