钢架施工方案

1 1、简述

锅炉钢架采用框结构，本锅炉钢架由十根钢柱（Z1、Z2、Z3、Z4、Z5、Z6、Z7、Z8、Z9、Z10）10根柱及横梁斜撑组成，前部竖井是悬吊结构，锅筒悬吊在炉顶的大板梁下，其余部件载荷分别由相应的横梁、斜杆至立柱上，为减少高空作业，钢架立柱分五片在地面组合考虑用150T及50T履带吊车吊装，分两根立柱组装成一片，组装后的几何尺寸为：高40M宽11M。拼装顺序：1、Z3-Z4： 2、Z1-Z2：吊装顺序：1、Z1-Z2：2、Z3-Z4：再拼装顺序：1、Z5-Z7：2、Z9-Z10：3、Z6-Z8：吊装顺序：1、Z6-Z8：2、Z9-Z10：3、Z5-Z7：组合时后部梁架留出空预器、省煤器安装的进口位置。

2、编制依据

2．1济南锅炉厂提供的《锅炉安装说明书》

2．2济南锅炉厂提供的钢架组装图纸及相关资料

2．3锅炉专业的《施工组织专业设计》

2．4《电力建设施工及验收技术规范》（锅炉机组篇）

2．5火电施工质量检验及评定标准（锅炉篇）

2．6《电力建设安全工作规范》（火力发电厂部分）

3、作业条件

3．1钢架设备到货，验收合格，并经移交。

3．2安装用的设备已全部到现场。

3．3施工图纸已到位，施工技术措施已编制，并经审批认可。

3．4施工用机、器具已布置就位，且性能良好。

3．5劳动力已按排好，满足施工需要。

3．6施工所需消耗材料已配备齐全。

4、机具的配备

名称 数量 用途 其它

4.1 150T履带吊车 1台 吊装钢架用

4.2 50T履带吊车 2台 吊装钢架用

4.3 16T汽车吊 1台 倒运设备用

4.4 拖车25T 1辆 倒运设备用

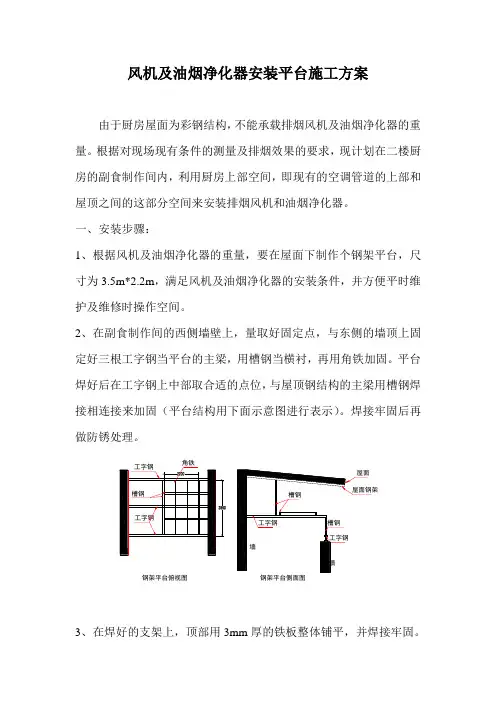

风机及油烟净化器安装平台施工方案

由于厨房屋面为彩钢结构，不能承载排烟风机及油烟净化器的重量。根据对现场现有条件的测量及排烟效果的要求，现计划在二楼厨房的副食制作间内，利用厨房上部空间，即现有的空调管道的上部和屋顶之间的这部分空间来安装排烟风机和油烟净化器。

一、安装步骤：

1、根据风机及油烟净化器的重量，要在屋面下制作个钢架平台，尺寸为3.5m*2.2m，满足风机及油烟净化器的安装条件，并方便平时维护及维修时操作空间。

2、在副食制作间的西侧墙壁上，量取好固定点，与东侧的墙顶上固定好三根工字钢当平台的主梁，用槽钢当横衬，再用角铁加固。平台焊好后在工字钢上中部取合适的点位，与屋顶钢结构的主梁用槽钢焊接相连接来加固（平台结构用下面示意图进行表示）。焊接牢固后再做防锈处理。

角铁工字钢槽钢槽钢工字钢工字钢槽钢墙墙工字钢屋面屋面钢架钢架平台俯视图钢架平台侧面图

3、在焊好的支架上，顶部用3mm厚的铁板整体铺平，并焊接牢固。

并做防锈处理。

4、把风机及油烟净化器放置在焊接好的平台上，根据管道的走向摆放好并做相应的固定，风机底部安装四个减震器。

5、在油烟净化器的出口处，安装一组向上排放的管道，在相对应的屋顶处开取个出口，出屋面后安装个弯头，油烟排放出口向西排放。而后在管道与屋顶之间的缝隙做防水处理。

6、在钢架平台安装完毕后，厨房在进行吊顶施工时应在平台侧面预留个1.5m*1.5m活动检修洞口。

二、一楼厨房风机安装：

1、在一楼蔬菜加工间屋顶固定好六个固定点，然后用吊杆与排烟风柜连接固定。

2、在进行吊顶施工时，需要在风柜侧面预留个1.5m*1.5m活动检修洞口。

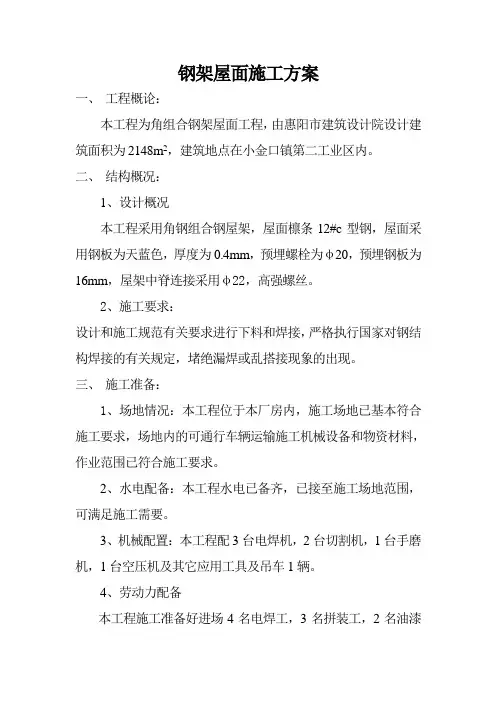

钢架屋面施工方案

一、 工程概论：

本工程为角组合钢架屋面工程，由惠阳市建筑设计院设计建筑面积为2148m2，建筑地点在小金口镇第二工业区内。

二、 结构概况：

1、设计概况

本工程采用角钢组合钢屋架，屋面檩条12#c型钢，屋面采用钢板为天蓝色，厚度为0.4mm，预埋螺栓为φ20，预埋钢板为16mm，屋架中脊连接采用φ22，高强螺丝。

2、施工要求：

设计和施工规范有关要求进行下料和焊接，严格执行国家对钢结构焊接的有关规定，堵绝漏焊或乱搭接现象的出现。

三、 施工准备：

1、场地情况：本工程位于本厂房内，施工场地已基本符合施工要求，场地内的可通行车辆运输施工机械设备和物资材料，作业范围已符合施工要求。

2、水电配备：本工程水电已备齐，已接至施工场地范围，可满足施工需要。

3、机械配置：本工程配3台电焊机，2台切割机，1台手磨机，1台空压机及其它应用工具及吊车1辆。

4、劳动力配备

本工程施工准备好进场4名电焊工，3名拼装工，2名油漆工，1名技术员和5名临时帮工。

四、施工方法及技术要求

1、 施工放线

①、根据本工程建筑平面的特点，依据施工平面控制网分别建立平面控制点，确保各层架支座点的正确位置。

②、受控计量设备：水平拉尺测距通过视线上分段设置调平控制板，减少钢尺的挠度影响。

③根据设计图纸对各种不同规格的构件进行实地放大样，比例为：1：1，对放大样的正确性进核实无误后方可下料制作。

④由专人对已下料的后材料进行品种 规格和下料对进行复验，确定无误后方可进行拼装焊接与施工。

2、材料进场控制

①、材料的准备，作好各种钢材的定货和原材料质量保证要求工作根据设计要求定货，根据现场施工实际情况进货和安排进场计划。

②、所进现场原材料必须按进度，由专职人员进行验收和签收工作。不合格产品拒绝进场，并收集好原材料合格证和验收报告单（质量检验单）。

3、施工方法和技术要求

①、根据设计图纸进行放大样后，通知设计人员与质检部门到场进行复检和核对，并对各主要节点进行特别构记。

1

东江威立雅物化车间顶棚钢架防腐、更换彩钢瓦工程

施

工

方

案

深圳建安集团一公司

编辑：

审核：

2012年7月31日

2 目 录
