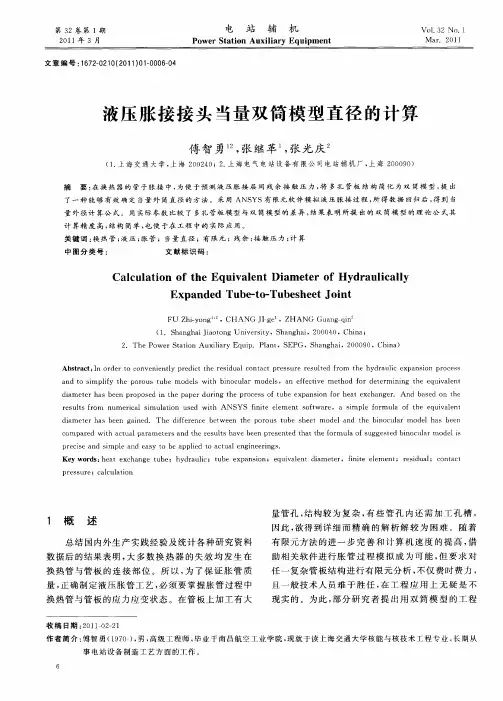

液压胀接接头当量双筒模型直径的计算　

傅智勇　，张继革　，张光庆　

（１．上海交通大学，上海２００２４０；２．上海电气电站设备有限公司电站辅机厂，上海２０００９０）　

摘　要：在换热器的管子胀接中，为便于预测液压胀接层间残余接触压力，将多孔管板结构简化为双筒模型，提出　了一种能够有效确定当量外筒直径的方法。采用ＡＮＳＹＳ有限元软件模拟液压胀接过程，所得数据回归后，得到当　量外径计算公式。用实际参数比较了多孔管板模型与双筒模型的差异，结果表明所提出的双筒模型的理论公式其　计算精度高，结构简单，也便于在工程中的实际应用。　关键词：换热管；液压；胀管；当量直径；有限元；残余；接触压力；计算　中图分类号：　文献标识码：　

Ｃａｌｃｕｌａｔｉｏｎ　ｏｆ　ｔｈｅ　Ｅｑｕｉｖａｌｅｎｔ　Ｄｉａｍｅｔｅｒ　ｏｆ　ＨｙｄｒａｕＩｉｃａＩｌｙ　

Ｅｘｐａｎｄｅｄ　Ｔｕｂｅ’＿ｔｏ。＿Ｔｕｂｅｓｈｅｅｔ　Ｊｏｉｎｔ　

ＦＵ　Ｚｈｉ—ｙｏｎｇ　，ＣＨＡＮＧ　ＪＩ　ｇｅ　，ＺＨＡＮＧ　Ｇｕａｎｇ　ｑｉｎ　（１．Ｓｈａｎｇｈａｉ　Ｊｉａｏｔｏｎｇ　Ｕｎｉｖｅｒｓｉｔｙ，Ｓｈａｎｇｈａｉ，２０００４０，Ｃｈｉｎａ；　２．Ｔｈｅ　Ｐｏｗｅｒ　Ｓｔａｔｉｏｎ　Ａｕｘｉｌｉａｒｙ　Ｅｑｕｉｐ．Ｐｌａｎｔ，ＳＥＰＧ，Ｓｈａｎｇｈａｉ，２０００９０，Ｃｈｉｎａ）　

Ａｂｓｔｒａｃｔ：Ｉｎ　ｏｒｄｅｒ　ｔＯ　ｃｏｎｖｅｎｉｅｎｔｌｙ　ｐｒｅｄｉｃｔ　ｔｈｅ　ｒｅｓｉｄｕａｌ　ｃｏｎｔａｃｔ　ｐｒｅｓｓｕｒｅ　ｒｅｓｕｌｔｅｄ　ｆｒｏｍ　ｔｈｅ　ｈｙｄｒａｕｌｉｃ　ｅｘｐａｎｓｉｏｎ　ｐｒｏｃｅｓｓ　ａｎｄ　ｔｏ　ｓｉｍｐｌｉｆｙ　ｔｈｅ　ｐｏｒｏｕｓ　ｔｕｂｅ　ｍｏｄｅｌｓ　ｗｉｔｈ　ｂｉｎｏｃｕｌａｒ　ｍｏｄｅｌｓ，ａｎ　ｅｆｆｅｃｔｉｖｅ　ｍｅｔｈｏｄ　ｆｏｒ　ｄｅｔｅｒｍｉｎｉｎｇ　ｔｈｅ　ｅｑｕｉｖａｌｅｎｔ　ｄｉａｍｅｔｅｒ　ｈａｓ　ｂｅｅｎ　ｐｒｏｐｏｓｅｄ　ｉｎ　ｔｈｅ　ｐａｐｅｒ　ｄｕｒｉｎｇ　ｔｈｅ　ｐｒｏｃｅｓｓ　ｏｆ　ｔｕｂｅ　ｅｘｐａｎｓｉｏｎ　ｆｏｒ　ｈｅａｔ　ｅｘｃｈａｎｇｅｒ．Ａｎｄ　ｂａｓｅｄ　ｏｎ　ｔｈｅ　ｒｅｓｕｌｔｓ　ｆｒｏｍ　ｎｕｍｅｒｉｃａｌ　ｓｉｍｕｌａｔｉｏｎ　ｕｓｅｄ　ｗｉｔｈ　ＡＮＳＹＳ　ｆｉｎｉｔｅ　ｅｌｅｍｅｎｔ　ｓｏｆｔｗａｒｅ，ａ　ｓｉｍｐｌｅ　ｆｏｒｍｕｌａ　ｏｆ　ｔｈｅ　ｅｑｕｉｖａｌｅｎｔ　ｄｉａｍｅｔｅｒ　ｈａｓ　ｂｅｅｎ　ｇａｉｎｅｄ．Ｔｈｅ　ｄｉｆｆｅｒｅｎｃｅ　ｂｅｔｗｅｅｎ　ｔｈｅ　ｐｏｒｏｕｓ　ｔｕｂｅ　ｓｈｅｅｔ　ｍｏｄｅｌ　ａｎｄ　ｔｈｅ　ｂｉｎｏｃｕｌａｒ　ｍｏｄｅｌ　ｈａｓ　ｂｅｅｎ　ｃｏｍｐａｒｅｄ　ｗｉｔｈ　ａｃｔｕａｌ　ｐａｒａｍｅｔｅｒｓ　ａｎｄ　ｔｈｅ　ｒｅｓｕｌｔｓ　ｈａｖｅ　ｂｅｅｎ　ｐｒｅｓｅｎｔｅｄ　ｔｈａｔ　ｔｈｅ　ｆｏｒｍｕｌａ　ｏｆ　ｓｕｇｇｅｓｔｅｄ　ｂｉｎｏｃｕｌａｒ　ｍｏｄｅｌ　ｉｓ　ｐｒｅｃｉｓｅ　ａｎｄ　ｓｉｍｐｌｅ　ａｎｄ　ｅａｓｙ　ｔＯ　ｂｅ　ａｐｐｌｉｅｄ　ｔＯ　ａｃｔｕａｌ　ｅｎｇｉｎｅｅｒｉｎｇｓ．　Ｋｅｙ　ｗｏｒｄｓ：ｈｅａｔ　ｅｘｃｈａｎｇｅ　ｔｕｂｅ；ｈｙｄｒａｕｌｉｃ；ｔｕｂｅ　ｅｘｐａｎｓｉｏｎ；ｅｑｕｉｖａｌｅｎｔ　ｄｉａｍｅｔｅｒ，ｆｉｎｉｔｅ　ｅｌｅｍｅｎｔ；ｒｅｓｉｄｕａｌ；ｃｏｎｔａｃｔ　ｐｒｅｓｓｕｒｅ；ｃａｌｃｕｌａｔｉｏｎ　
