触摸屏与触控板的区别

触摸屏（touchscreen）是绝对定位设备。 触控板（touchpad）是相对定位设备。 触

摸屏是以显示屏为参照的绝对定位设备，其给出的数据是绝对坐标的。像ipad，iphone之类

的面板都集成有触摸屏。触摸屏在HID设备类当中，是属于touch事件的设备。 触控

板是不以显示屏为参照的相对定位设备，其给出的数据是相对坐标数据。比如笔记本上的触

摸板。触摸板在HID设备类当中，是属于mouse事件的设备，其工作时通常操作系统上会显示出光标，其工作方式类似于鼠标。

发展趋势

触摸屏技巧了人们对计算机的操作使用，是一种极有发展前途的交互式输入技术，因而

受到各国的普遍重视，并投入大量的人力、物力对其进行研发，新型触摸屏不断涌现。 1、

触摸笔：利用触摸笔进行操作摸屏类似白板，除显示界面、窗口、图 标外，触摸笔还具有

签名、标记的功能。这种触摸笔比早期只提供选择菜单用的 光笔功能大大增强。 2、

触摸板：触摸板采用了压感电容式触摸技术，屏幕面积最大。它由三部分组成：最底层是中

心传感器，用于监视触摸板是否被触摸，然后对信息进行处理；中间层提供了交互用的图形、

文字等；最外层是触摸表层，由强度很高的塑 料材料构成。当手指点触外层表面时，在1 /

1000s 内就可以将此信息送到传感 器，并进行登录处理。除与PC兼容外，还具有亮度高、

图片、易于交互等特点，因而被应用于指点式信息查询系统（如电子公告板），收到了非常

好的效果。 3、触摸屏：可用于在演播室使用触摸屏点评系统，简单讲就是输入和输出

合 二为一，不再需要机械的按键或滑条，显示屏就是人机接口。整个触摸屏系统由触摸屏、

触摸屏控制器、主、LCD 控制器构成。多点触摸屏控制器摸屏模组的核心，触摸屏控制器

是采用PSoC）技术，PSoC是集成了可编程模拟和数字外围以及 MCU 核的混合信号阵列，

所以 PSoC 的灵活性、可编程性、高集成度等特性被广泛应用于触摸屏控制器。现在搭建

触摸屏的原理是什么

作者： 来源： 浏览次数：358 时间：2010-04-09 09:11:05

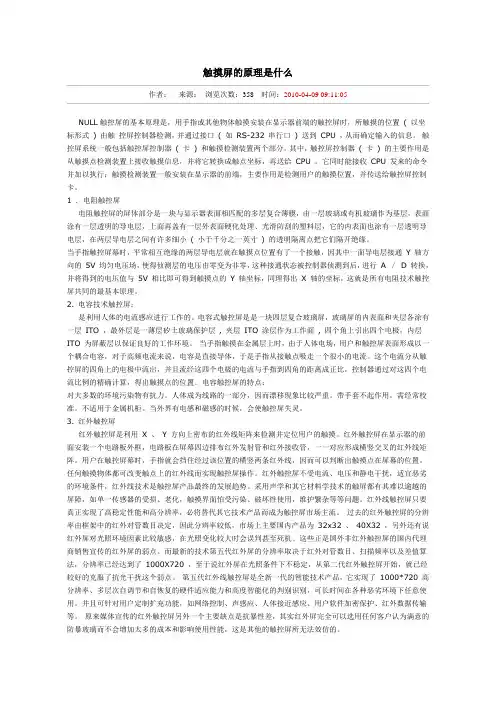

NULL触控屏的基本原理是，用手指或其他物体触摸安装在显示器前端的触控屏时，所触摸的位置 ( 以坐标形式 ) 由触 控屏控制器检测，并通过接口 ( 如 RS-232 串行口 ) 送到 CPU ，从而确定输入的信息。 触控屏系统一般包括触控屏控制器 ( 卡 ) 和触摸检测装置两个部分。其中，触控屏控制器 ( 卡 ) 的主要作用是从触摸点检测装置上接收触摸信息，并将它转换成触点坐标，再送给 CPU ，它同时能接收 CPU 发来的命令并加以执行：触摸检测装置一般安装在显示器的前端，主要作用是检测用户的触摸位置，并传送给触控屏控制卡。

1 ．电阻触控屏

电阻触控屏的屏体部分是一块与显示器表面相匹配的多层复合薄膜，由一层玻璃或有机玻璃作为基层，表面涂有一层透明的导电层，上面再盖有一层外表面硬化处理、光滑防刮的塑料层，它的内表面也涂有一层透明导电层，在两层导电层之间有许多细小 ( 小于千分之一英寸 ) 的透明隔离点把它们隔开绝缘。

当手指触控屏幕时，平常相互绝缘的两层导电层就在触摸点位置有了一个接触，因其中一面导电层接通 Y 轴方向的 5V 均匀电压场，使得侦测层的电压由零变为非零，这种接通状态被控制器侦测到后，进行 A ／ D 转换，并将得到的电压值与 5V 相比即可得到触摸点的 Y 轴坐标，同理得出 X 轴的坐标，这就是所有电阻技术触控屏共同的最基本原理。

2. 电容技术触控屏：

是利用人体的电流感应进行工作的。电容式触控屏是是一块四层复合玻璃屏，玻璃屏的内表面和夹层各涂有一层 ITO ，最外层是一薄层矽土玻璃保护层 , 夹层 ITO 涂层作为工作面 , 四个角上引出四个电极，内层

ITO 为屏蔽层以保证良好的工作环境。 当手指触摸在金属层上时，由于人体电场，用户和触控屏表面形成以一个耦合电容，对于高频电流来说，电容是直接导体，于是手指从接触点吸走一个很小的电流。这个电流分从触控屏的四角上的电极中流出，并且流经这四个电极的电流与手指到四角的距离成正比，控制器通过对这四个电流比例的精确计算，得出触摸点的位置。电容触控屏的特点：

触摸屏的控制原理

一、引言

触摸屏作为一种常见的人机交互设备，在现代科技中应用广泛。它能够替代传统的鼠标与键盘，在各种电子设备中扮演着重要的角色。本文将对触摸屏的控制原理进行全面、详细、完整地探讨。

二、触摸屏的分类

根据不同的技术原理，触摸屏可以分为电阻式触摸屏、电容式触摸屏、表面声波触摸屏、红外线触摸屏等多种类型。每种触摸屏都有其独特的控制原理和适用场景。

1. 电阻式触摸屏

电阻式触摸屏通过两层导电膜之间产生电流变化的方式实现触摸功能。当触摸屏上的外力作用于屏幕表面时，导电膜之间的电流会发生变化，通过检测这种变化可以确定用户的触摸位置。

2. 电容式触摸屏

电容式触摸屏利用人体的电容来实现触摸功能。触摸屏表面覆盖有一层导电材料，当手指接近触摸屏时，电容屏上的电场会发生变化，通过检测电场的变化可以确定触摸位置。

3. 表面声波触摸屏

表面声波触摸屏利用超声波传感器来实现触摸功能。触摸屏表面覆盖有多个超声波传感器，当手指触摸屏表面时，会引起声波的反射或传播变化，通过检测声波的变化可以确定触摸位置。

4. 红外线触摸屏

红外线触摸屏通过红外线传感器实现触摸功能。触摸屏周围设有红外线发射器和接收器，在触摸点遮挡红外线时，可以通过检测红外线的变化确定触摸位置。 三、触摸屏的工作原理

无论是哪种类型的触摸屏，其工作原理都离不开以下几个关键步骤：

1. 信号识别

触摸屏首先需要识别用户触摸的信号。不同类型的触摸屏采用不同的信号识别方式，如电阻式触摸屏通过检测电流变化来识别信号，电容式触摸屏则通过检测电容变化来识别信号。

2. 信号传输

一旦触摸信号被识别出来，触摸屏需要将这些信号传输到控制器中进行处理。传输方式也因触摸屏类型的不同而有所区别，一般通过导线或无线信号传输。

3. 信号解析

在控制器中，触摸信号需要被解析成具体的位置坐标。根据触摸屏的不同原理，解析方式也会有所差异，但最终目的都是确定用户触摸的精确位置。

触摸屏控制变频器实例

1 什么是触摸屏变频器控制

触摸屏变频器控制是指通过触摸屏来控制变频器和机器的运行。

换句话说，就是使用触摸屏代替传统台式机来操作变频器和机器。它

可以减少操作步骤，提高准确性和速度，大大提高生产效率，节省时

间和成本。

2 触摸屏变频器控制的优势

触摸屏变频器控制具有如下优势：

（1）提高工作效率。传统固定键盘触控控制器操作耗时较长，使

用触摸屏变频器控制能缩短操作时间。

（2）方便控制。触摸屏变频器控制更加直观，操作更加人性化，

比传统固定键盘更容易操作。

（3）节约成本和资源。触摸屏变频器的控制简单，可以节约成本

和资源，而传统固定键盘需要一些模具和塑料，容易带来巨大的生产

成本。

3 使用流程

（1）准备工作。安装触摸屏、变频器及其附件，连接所有设备和

线缆，确保正确连接并正常使用。 （2）编辑软件。使用变频器的相应软件，对变频器的参数进行编

辑；

（3）程序下发。在变频器上装入编辑好的程序文件，以实现触摸

屏变频器控制系统;

（4）实施控制。将触摸屏变频器控制系统正确连接变频器，将触

摸屏作为操作界面，通过触摸屏对变频器进行实时参数控制。
