电能监测方案

中国南方电网

CHINASOUTHERNPOWERGRID

南方电网公司2023年电能表送样检测技术方案

©用的©

∞O≡≡∞庐©W叵忌

南方电网公司供应链部

南方电网公司市场营销部

南方电网科学研究院有限责任公司 ⅜ 2023年9月

一、总体原则 ................................................ 1

三、检测标准 ................................................ 1

四、判定原则 ................................................ 2

五、检测项目 ................................................ 2一、总体原则

为进一步提高电能表规范化、标准化管理水平，依据中国南方电网公司物资管理的相关办法，本着公平、公开、公正的原则，为科学、严谨地开展电能表的送样检测工作，保证检测项目的合理性及结果判定的准确性，特制定中国南方电网公司2023年电能表送样检测技术方案。

二、样品规格

本次送样检测工作涉及8个规格的产品，详见下表:

序号 规格名称

1 A级单相智能电能表（通信模块•开关内置,0.25-0.5（60）A）*

2 A级单相智能电能表（通信模块■开关外置，0.25∙0.5（80）A）*

3 B级三相智能电能表（通信模块•开关外置，0.2-0.5（80）A）*

4 C级三相智能电能表（通信模块-开关外置，0.01-0.05（10）A）

5 C级三相多功能电能表(0.003-0.015(1.2)A,3×100V)

6 C级三相多功能电能表(0.003-0.015(1.2)A,3X57.7/100V)

7 D级三相多功能电能表(0.003-0.015(1.2)A,3×100V)

8 D级三相多功能电能表(0.003-0.015(1.2)A,3×57.7/100V)

设备耗能检测方案

现代生活中，人们对于能源的需求越来越高，在生产、生活、交通等各个方面都需要使用大量的能源，然而大量的能源的使用也意味着高昂的能源成本和对环境的污染。因此，如何有效地检测和控制设备的耗能就成为了一个迫切需要解决的问题。

为了解决设备耗能的问题，我们可以采用以下的检测方案来有效地控制设备的能源消耗。

硬件检测方案

1. 电表检测法

电表检测法是一种最常见的检测设备耗能的方式。它通过电表记录设备的电能消耗量来计算设备的耗能量。这种方法简单、实用，可以自己设置检测时间段，并能够清楚地了解设备耗能变化的情况。

2. 无线电能监测器

无线电能监测器可以直接测量设备的电能消耗量，并将数据传输到一个存储装置中。这种设备可以实时监测，可以远程操作，并且很容易安装和设置。 3. 红外线测温仪

红外线测温仪可以通过红外线探头测量设备表面的温度，从而推算设备的能量消耗量。该方法可以远程操作，不需要直接接触设备，而且其数据准确度较高。

软件检测方案

1. 能源监测软件

能源监测软件可以在计算机上运行，通过读取设备的能耗和节能信息，并对其进行分析和报告。它提供了一种相对简单的方式，以实现设备的耗能检测和控制。

2. 系统管理软件

在一些业务流程管理系统中，系统管理软件也可以用于检测设备的能耗情况。通过该方式，用户可以追踪设备的耗能，及时发现问题并进行节能调整，并且能够统计分析设备的耗能趋势，以便制定更有效的节能方案。

3. 机器学习算法

机器学习算法可以通过计算机模型的学习来逐渐了解设备的耗能变化情况，并为用户提供节能建议。通过多次训练和反馈，机器学习算法可以逐渐提高猜测和建议的准确度和可用性。 结论：

以上介绍了一些设备耗能检测的硬件和软件方案，每种方案有着不同的适用场景和优劣势。用户在选择时应根据具体情况综合考虑，选择最适合自身的耗能检测方案，以实现对设备能源的高效使用和控制。

甘肃电力技术　７　

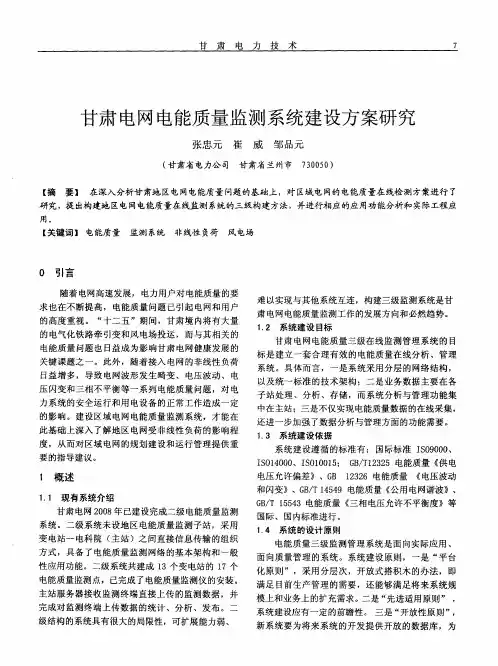

甘肃电网电能质量监测系统建设方案研究　

张忠元崔威邹品元　

（甘肃省电力公司　甘肃省兰州市７３００５０）　

【摘要】　在深入分析甘肃地区电网电能质量问题的基础上，对区域电网的电能质量在线检测方案进行了　

研究，提出构建地区电网电能质量在线监测系统的三级构建方法，并进行相应的应用功能分析和实际工程应　

用。　【关键词】电能质量监测系统非线性负荷风电场　

０引言　

随着电网高速发展，电力用户对电能质量的要　

求也在不断提高，电能质量问题已引起电网和用户　

的高度重视。“十二五”期间，甘肃境内将有大量　

的电气化铁路牵引变和风电场投运，而与其相关的　

电能质量问题也日益成为影响甘肃电网健康发展的　

关键课题之一。此外，随着接入电网的非线性负荷　

日益增多，导致电网波形发生畸变、电压波动、电　

压闪变和三相不平衡等一系列电能质量问题，对电　

力系统的安全运行和用电设备的正常工作造成一定　

的影响。建设区域电网电能质量监测系统，才能在　

此基础上深入了解地区电网受非线性负荷的影响程　

度，从而对区域电网的规划建设和运行管理提供重　

要的指导建议。　

１　概述　

１．１现有系统介绍　

甘肃电网２００８年己建设完成二级电能质量监测　

系统。二级系统未设地区电能质量监测子站，采用　

变电站＿＿电科院（主站）之间直接信息传输的组织　

方式，具备了电能质量监测网络的基本架构和一般　

性应用功能。二级系统共建成１３个变电站的１７个　

电能质量监测点，已完成了电能质量监测仪的安装。　

主站服务器接收监测终端直接上传的监测数据，并　

完成对监测终端上传数据的统计、分析、发布。二　

级结构的系统具有很大的局限性，可扩展能力弱、　难以实现与其他系统互连，构建三级监测系统是甘　

肃电网电能质量监测工作的发展方向和必然趋势。　

１．２系统建设目标　

甘肃电网电能质量三级在线监测管理系统的目　

标是建立一套合理有效的电能质量在线分析、管理　

系统。具体而言，一是系统采用分层的网络结构，　

高压低压配电柜的电能质量监测与评估方法

近年来，随着电力行业的迅速发展和电力需求的不断增加，电能质量问题日益引起人们的关注。而高压低压配电柜作为电力系统重要的组成部分，其电能质量的监测与评估具有重要意义。本文将介绍高压低压配电柜的电能质量监测与评估方法，以提高电力系统的稳定性与可靠性。

一、电能质量监测的意义与目的

高压低压配电柜的电能质量监测旨在及时发现和解决电力系统中的质量问题，确保电力设备正常运行，避免因电能质量问题导致生产中断和设备损坏。主要目的包括：

1. 发现与分析电能质量问题：通过监测关键电能质量参数，如电压、电流、频率、谐波等，及时发现电能质量问题，并进行详细分析。

2. 评估电能质量水平：对电能质量进行评估，了解电力系统的运行状态，为后续的优化和改进提供数据支持。

3. 预测与预警：通过对历史数据的分析，建立模型并预测电能质量问题的趋势，提前采取措施避免故障发生。

二、电能质量监测与评估方法

1. 传统监测方法

传统的电能质量监测方法主要依靠电能质量分析仪等专业设备进行监测，通过采集各种电能质量参数的波形、波谱等数据，并利用相关软件进行分析和评估。这种方法能够提供准确的数据，但设备成本较高，且监测周期较长，无法满足实时监测的需求。

2. 无线传感器网络监测方法

近年来，无线传感器网络技术的快速发展为电能质量监测提供了新的解决方案。通过在高压低压配电柜中布置传感器节点，实时采集电能质量参数，并通过无线网络传输至监测中心，实现对电能质量的实时监测和评估。这种方法具有设备成本低、可扩展性强、监测周期短、以及实时性高等优点，成为电能质量监测的一种重要手段。

3. 数据挖掘分析方法

综合利用传统监测方法和无线传感器网络监测方法所得到的数据，采用数据挖掘技术进行分析和评估。通过建立电能质量数据库，并应用数据挖掘算法，可以从大量的历史数据中挖掘出规律和模式，并预测未来可能发生的电能质量问题。这种方法可以提高电能质量监测的效率和准确性，为电力系统的管理和控制提供科学依据。
