stm32SPI介绍和配置

SPI是⼀种⾼速的，全双⼯同步的通信总线，在芯⽚管脚上占⽤了四根线，节约了芯⽚的管脚，同时为PCB的布局节省了空间，提供了

⽅便，因此越来越多的芯⽚集成了这种通信协议，STM32也就有了SPI接⼝。

有上图可知有四个通信⼝，两个位移寄存器是同步的，那MISO和MOSI就不难理解了。

SCLK时钟信号，由主设备产⽣。CS从设备⽚选信号，由主设备控制。

1、配置相关引脚的复⽤功能，使能SPI2时钟。

假设我们要使⽤SPI2，第⼀步SPI2时钟使能，第⼆步相关引脚的输出模式（MISO，MOSI，SCLK，（CS没有接外设的话，我们使⽤软件

管理⽅式））。

1 GPIO_InitTypeDef GPIO_InitStructure;

2 RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE );//PORTB 时钟使能

3 RCC_APB1PeriphClockCmd(RCC_APB1Periph_SPI2, ENABLE );//SPI2 时钟使能

4 GPIO_InitStructure.GPIO_Pin = GPIO_Pin_13 | GPIO_Pin_14 | GPIO_Pin_15;

5 GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP; //PB13/14/15 复⽤推挽输出

6 GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

7 GPIO_Init(GPIOB, &GPIO_InitStructure);//初始化 GPIOB

2、初始化SPI2，设置SPI2⼯作模式

1 SPI_InitTypeDef SPI_InitStructure;

2 SPI_InitStructure.SPI_Direction = SPI_Direction_2Lines_FullDuplex; //双线双向全双⼯，还有半双⼯以及串⾏发和串⾏收⽅式

3 SPI_InitStructure.SPI_Mode = SPI_Mode_Master; //主 SPI 还有副 SPI

4 SPI_InitStructure.SPI_DataSize = SPI_DataSize_8b; // SPI 发送接收8或者16位帧结构

5 SPI_InitStructure.SPI_CPOL = SPI_CPOL_High;//串⾏同步时钟的空闲状态为⾼电平或者低电平

6 SPI_InitStructure.SPI_CPHA = SPI_CPHA_2Edge;//第⼀个或者第⼆个跳变沿数据被采样

7 SPI_InitStructure.SPI_NSS = SPI_NSS_Soft; //NSS 信号由软件控制

8 SPI_InitStructure.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_256; //预分频 256

9 SPI_InitStructure.SPI_FirstBit = SPI_FirstBit_MSB; //数据传输从 MSB 位开始

10 SPI_InitStructure.SPI_CRCPolynomial = 7; //CRC 值计算的多项式

11 SPI_Init(SPI2, &SPI_InitStructure); //根据指定的参数初始化外设 SPIx 寄存器

3、使能SPI2

初始化完成之后我们就要使能SPI2通信了。

SPI_Cmd(SPI2,ENABLE);//使能SPI外设

4.SPI传输数据

传输数据时，就需要有发送数据和接收数据的函数

发送数据函数为：void SPI_I2S_SendData(SPI_TypeDef* SPIx, uint16_t Data)；

接收数据函数为：uint16_t SPI_I2S_ReceiveData(SPI_TypeDef* SPIx) ；

5、查看SPI传输状态

判断数据是否传输完成

SPI_I2S_GetFlagStatus(SPI2, SPI_I2S_FLAG_RXNE)；

合集下载

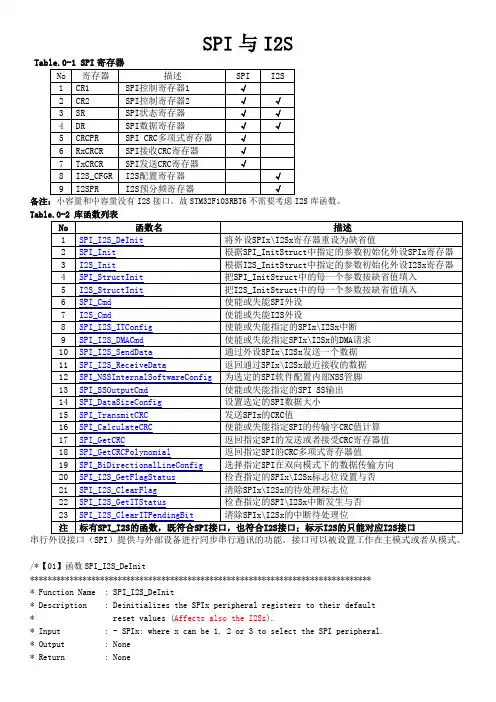

STM32F10x_SPI与I2S

STM32F10x_SPI与I2S

SPI与I2S

Table.0-1 SPI寄存器

No 寄存器 描述 SPI I2S

1 CR1 SPI控制寄存器1 √

2 CR2 SPI控制寄存器2 √ √

3 SR SPI状态寄存器 √ √

4 DR SPI数据寄存器 √ √

5 CRCPR SPI CRC多项式寄存器 √

6 RxCRCR SPI接收CRC寄存器 √

7 TxCRCR SPI发送CRC寄存器 √

8 I2S_CFGR I2S配置寄存器 √

9 I2SPR I2S预分频寄存器 √

备注：小容量和中容量没有I2S接口。故STM32F103RBT6不需要考虑I2S库函数。

Table.0-2 库函数列表

No 函数名 描述

1 SPI_I2S_DeInit 将外设SPIx\I2Sx寄存器重设为缺省值

2 SPI_Init 根据SPI_InitStruct中指定的参数初始化外设SPIx寄存器

3 I2S_Init 根据I2S_InitStruct中指定的参数初始化外设I2Sx寄存器

4 SPI_StructInit 把SPI_InitStruct中的每一个参数按缺省值填入

5 I2S_StructInit 把I2S_InitStruct中的每一个参数按缺省值填入

6 SPI_Cmd 使能或失能SPI外设

7 I2S_Cmd 使能或失能I2S外设

8 SPI_I2S_ITConfig 使能或失能指定的SPIx\I2Sx中断

9 SPI_I2S_DMACmd 使能或失能指定SPIx\I2Sx的DMA请求

10 SPI_I2S_SendData 通过外设SPIx\I2Sx发送一个数据

11 SPI_I2S_ReceiveData 返回通过SPIx\I2Sx最近接收的数据

12 SPI_NSSInternalSoftwareConfig 为选定的SPI软件配置内部NSS管脚

13 SPI_SSOutputCmd 使能或失能指定的SPI SS输出

STM32烧录的常用方式

STM32烧录的常用方式

STM32烧录的常⽤⽅式

stm32烧录常⽤的⽅式⼀般为ST-LINK(或者J-tag)下载仿真和ISP下载

⼀、仿真器下载

仿真器分为J-TAG和SWD仿真，SWD仿真只需要4根线（VCC、GND、CLK、DATA）就可以了，传输速率也相当更快，是仿真调试的⾸选。仿真器的软件设置⽹上⼀⼤堆，这⾥不再赘述。J-TAG仿真⽤到的线较多，博主也没记住到底⽤了⼏根线，但是通⽤型强。

⼆、ISP下载

介绍：MCU在出⼚前，在芯⽚中嵌⼊了BootLoad程序（⽤FPGA做的？），作⽤是将做串⼝转SPI通信，芯⽚内部的存储芯⽚FLASH的接⼝为SPI，这其实是变相的SPI烧录，只是SPI接⼝配置不⽅便，⽽常⽤的串⼝配置很⽅便，所有通过这个程序转换，就可以⽤串⼝烧录程序到内部FLASH中了。

STM32的启动⽅式：

BOOT1=x BOOT0=0 从⽤户闪存启动，这是正常的⼯作模式。 BOOT1=0 BOOT0=1 从系统存储器启动，即所说的ISP⽅式烧录，这种模式启动的程序功能由⼚家设置。

BOOT1=1 BOOT0=1 从内置SRAM启动，这种模式可以⽤于调试。

　系统存储器是⼀块独⽴的rom，⽤来存储启动代码，实现通过串⼝、usb、⽹⼝等对单⽚机的烧写。

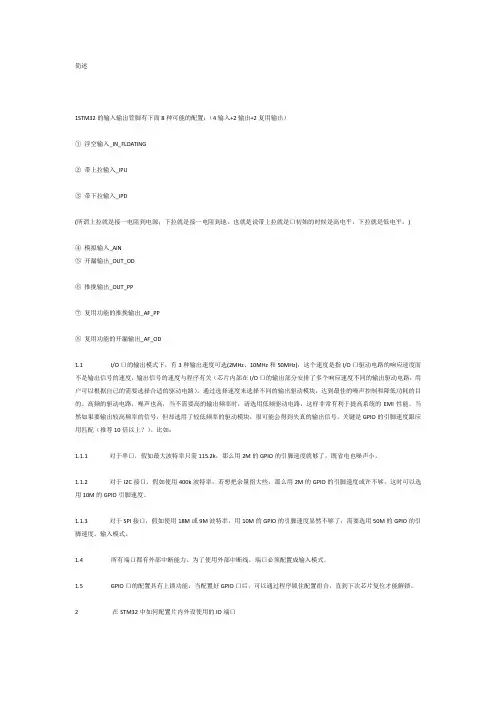

STM32通俗介绍
