塑性混凝土防渗墙施工方案

砂砾石地层塑性混凝土防渗墙施工方法　对于松散冲洪积地层、有液化或淤泥质等复杂地层中的混凝土防渗墙，采用　冲击钻孔泥浆正循环法出渣施工，有较好的效果。该方法要求防渗墙深度≤５０　ｍ，　墙体宽度在０．６～１．０　ｍ范围内，适用于场地狭小的中小型水工建筑物防渗墙施工。　施工工艺及特点　１．施工工艺　（１）平整场地：根据现场已有资料特别是地下水位资料，确定最低施工平台高　程进行场地平整，形成完整的施工现场。　（２）测量放线：根据设计图纸测放出防渗墙施工轴线。　（３）修筑？昆凝土导向槽：按施工方案修筑混凝土导向槽（槽的结构有木制、钢　木？昆合式混凝土等形式，可根据实际条件合理确定）。　（４）划分施工槽段：根据？昆凝土浇筑强度，合理划分施工槽段，选取施工方法。　常用施工方法为二期槽段分期施工法，接头处套接０．６倍墙宽。另外还有分槽段连　续施工法，接头处套接一钻，形成连续墙。槽段长度均应根据墙体深度、厚度，地　质水文情况，泥浆护壁能力，以及混凝土浇筑速度来确定。　（５）进行槽段施工（一、二期）。　◆　２・工艺特点　（１）设备简单，对场地条件要求低，使用灵活方便。　（２）泥浆可循环利用，减少黏土资源的浪费。　（３）成孔质量较好，经济效益明显。　主要施工方法　１．钻孔成槽　根据划分的槽段长度，确定主孔钻孔数量、位置和副孔劈打长度（本方法一般　不考虑采用孔内接渣斗），按照先施工主孔、后劈打副孔的顺序施工。采用十字圆　形铸钢钻头依次施工主孔，然后用鼓形钻头将剩余土体劈打修平。形成槽孔后，用　钻机上下拉动槽头刷清理槽壁至合乎规范要求。成槽必须做到槽形规范、槽宽合格、　槽底和槽壁没有探头石和小墙。对于砂砾石地层，优先利用当地黏土资源制作泥浆。　泥浆可由粉碎的黏土加水搅拌后，放置在泥浆池中充分水化制成。也可边钻孔边填　黏土造浆。在钻进过程中，钻渣通过立轴离心式泥浆泵不断送人孔底的循环泥浆　带出槽口外，并及时从沉淀池中捞取堆存，根据渣样准确判断地层变化以指导施工。　堆放的钻渣则可及时清运出场外，以保持施工现场通畅。按常规的施工方法，一般　还应配置掏渣桶，在必要时掏抽槽底钻渣。使用的钻机型号为Ｃ３０，由钻头、机架、　卷扬机三部分组成，钻头由５ｔ慢速卷扬机牵引提升，钢丝绳自由悬挂，无动力下放，　掘削的泥土混在泥浆中以正循环方式排出槽外。下钻应使吊索保持一定张力，引导　钻头垂直成槽，下钻速度应取决于泥渣的排出能力及土质的软硬程度。　２．护壁泥浆制备　采用自成泥浆护壁作业，只设沉淀池，泥浆池安装一台泥浆泵排泥渣，采用卧　口杨清　式双轴泥浆搅拌机。为满足使用要求，　泥浆池的容积一般应为一个单元槽段挖　掘量的１．５～２．０倍。泥浆应调至均匀，　一般新配泥浆密度应控制在１．０１～１．０５　ｔ／ｍ　，循环过程中泥浆密度控制在１．２５　～１．３０ｔ／ｍ　之间，遇松散地层，泥浆　密度可适当加大，浇筑混凝土时，槽内　泥浆密度控制在１．１５～１．２５ｔ／ｍ　之间。　在成槽过程中，要不断向槽内补充新泥　浆，使其充满整个槽段。泥浆应保持高　出地下水位０．５　ｍ以上，亦不应低于导　墙顶面０．３　ｍ。在同一槽段钻进，遇到　不同地质条件和土层，要注重调整泥浆　的性能和配合比，以适应不同土质情况，　防止塌方。　３．成槽验收　设计要求的槽深施工完毕，申请验　收。一般的检验指标为槽宽、槽深、垂　直度。　检验方法：除在水电工程施工组织　设计中所提到的采用仪器测量方法外，　比较简单而又适合现场使用的检验方法　就是探笼法，即根据槽段长度、槽宽尺　寸，用合适直径的钢筋焊制成矩形笼体。　检验时，利用钻机吊起探笼，下入槽内　至槽底，应达到笼体上下自如不挂槽壁，　且轴线偏差不超标，方可转入下一道工　序施工。　４．清孔掏渣　即在混凝土浇筑前，清除槽内浆液　中悬浮的钻渣和槽底的沉渣。正规的方　法是：利用新鲜合格浆液，逐步置换槽　内带浮渣的浆液，在置换的同时即可清　出浮渣。比较适合施工现场的换浆方式，　则是直接利用泥浆泵来循环浆液，将槽　内浮渣和槽底沉渣带出槽外清出，直至　６６　ＣＨＩＮＡ　ＷＡＴＥＲ　ＲＥＳＯＵＲＣＥＳ　２００８．１２

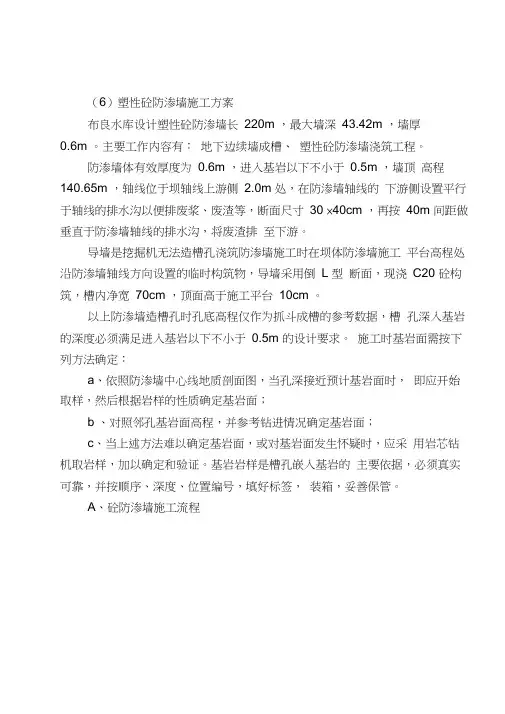

（6）塑性砼防渗墙施工方案

布良水库设计塑性砼防渗墙长 220m ，最大墙深 43.42m ，墙厚

0.6m 。主要工作内容有： 地下边续墙成槽、 塑性砼防渗墙浇筑工程。

防渗墙体有效厚度为 0.6m ，进入基岩以下不小于 0.5m ，墙顶 高程

140.65m ，轴线位于坝轴线上游侧 2.0m 处，在防渗墙轴线的 下游侧设置平行于轴线的排水沟以便排废浆、废渣等，断面尺寸 30 ×40cm ，再按 40m 间距做垂直于防渗墙轴线的排水沟，将废渣排 至下游。

导墙是挖掘机无法造槽孔浇筑防渗墙施工时在坝体防渗墙施工 平台高程处沿防渗墙轴线方向设置的临时构筑物，导墙采用倒 L 型 断面，现浇 C20 砼构筑，槽内净宽 70cm ，顶面高于施工平台 10cm 。

以上防渗墙造槽孔时孔底高程仅作为抓斗成槽的参考数据，槽 孔深入基岩的深度必须满足进入基岩以下不小于 0.5m 的设计要求。 施工时基岩面需按下列方法确定：

a、依照防渗墙中心线地质剖面图，当孔深接近预计基岩面时， 即应开始取样，然后根据岩样的性质确定基岩面；

b 、对照邻孔基岩面高程，并参考钻进情况确定基岩面；

c、当上述方法难以确定基岩面，或对基岩面发生怀疑时，应采 用岩芯钻机取岩样，加以确定和验证。基岩岩样是槽孔嵌入基岩的 主要依据，必须真实可靠，并按顺序、深度、位置编号，填好标签， 装箱，妥善保管。

A、砼防渗墙施工流程 防渗墙施工工艺流程图

B、防渗墙混凝土工程施工措施

（A）施工准备

根据本工程的施工情况，考虑地质特点、工期要求、施工环境 影响等条件，进行复勘后编制槽位轴线剖面，查明槽段有无基岩陡 坡或反坡以及大孤石分布特征等 ;编制槽位轴线剖面图、划分槽段、 确定合拢段位置，并将槽孔中心线定位测量记录报送监理人员检查， 并经监理人员同意后施工 .

对重要或有特殊要求的工程，根据监理人员的指示，在工程地 质条件相类拟地段或在防渗墙中心线部位进行生产性试验，以取得 造孔、固壁泥浆、墙体浇筑等施工工艺和参数，并将试验成果报送 监理人。

塑性混凝土防渗墙施工工法

塑性混凝土防渗墙施工工法

一、前言塑性混凝土防渗墙施工工法是一种常用的防止水流透渗的施工技术。该工法具有良好的施工性能和防水效果，被广泛应用于各类地下工程的施工中。本文将对塑性混凝土防渗墙施工工法进行全面的介绍和分析。

二、工法特点塑性混凝土防渗墙施工工法具有以下几个特点：1. 防水效果良好：塑性混凝土防渗墙施工后形成的防渗墙能够有效阻止水流的透过，保证地下工程的干燥和稳定。2.

施工工艺简单：采用玩具沟槽法进行施工，操作简单，易于掌握。3. 施工速度快：施工过程中无需等待防渗墙的固化和硬化，可直接进行后续工序。4. 节约材料：与传统防渗墙相比，塑性混凝土防渗墙施工时所需材料较少，可以达到节约成本的效果。5. 耐久性强：采用优质的混凝土材料进行施工，能够保证防渗墙的使用寿命长。

三、适应范围塑性混凝土防渗墙施工工法适用于以下类型的工程：1.地下室：用于住宅地下室的防水工程。2. 地下管廊：用于地下管道和电缆隧道等地下工程的防水工程。3. 地下车库：用于地下车库的防水工程。4. 地铁隧道：用于地铁隧道的防水工程。5. 水利工程：用于堤坝和水库的防渗工程。 四、工艺原理塑性混凝土防渗墙施工工法的工艺原理是在地下工程的施工过程中，通过提高防水处理的工艺和施工质量，从而达到防止水流渗漏的效果。具体的工艺原理如下：1. 施工工法与实际工程之间的联系：根据不同的工程要求和设计要求，合理选择施工工法，确保施工过程中能够实现工程的防渗效果。2. 采取的技术措施：在施工过程中采用适当的技术措施，如加固施工区域、提高材料的质量等，以确保施工的稳定性和防水效果。

五、施工工艺塑性混凝土防渗墙施工工法的施工工艺包括以下几个阶段：1. 确定施工区域和范围，进行基坑开挖。2.

清理基坑，并进行基础处理。3. 安装防水材料，如防渗膜等。4. 准备施工材料，如水泥、沙子、砂浆等。5. 进行塑性混凝土的浇筑和抹灰。6. 进行表面处理和收尾工作。

水利水电工程中塑性混凝土防渗墙施工工艺及应用

摘要：塑性混凝土防渗墙广泛应用于我国的水利水电工程，如大坝加固、水库除险、围堰施工等。与普通混凝土防渗墙相比，塑性混凝土防渗墙弹性模量和强度较低，抗变形能力较强，减少了周边沉降对墙体的破坏，且具有较强的防渗能力，还能减少水泥用量，降低工程造价，施工过程更为简易。

关键词：水利水电工程; 塑性混凝土; 防渗墙; 施工工艺; 应用;

塑性混凝土防渗墙作为一种新型的防渗技术，在国内外水利水电工程中得到了广泛应用。文章以该技术为研究对象，首先阐述其基本组成及性能特点，并对其具体施工流程及工艺要点展开探讨，随后总结其在水利水电工程中的应用效果，如围堰工程、坝基施工、水库加固除险等，最后提出施工过程质量控制措施，旨在提升该技术的应用水平。

1 材料组成及性能

1.1 材料组成

胶凝材料的选择是塑性混凝土与普通混凝土的主要区别。在塑性混凝土生产中加入膨润土、黏土、粉煤灰和外加剂，可改善性能。塑性混凝土的水泥主要采用复合硅酸盐水泥和矿渣硅酸盐水泥等。细骨料选用石英含量较高的光滑圆河砂或细度模数为2.4～2.8的人工砂。粗骨料最大粒径不大于40mm，一级骨料最大粒径为20～31.5mm。可根据实际情况适当选择粉煤灰，一般采用二级以上粉煤灰。如果水泥或混凝土的强度比大，也可以使用重粉煤灰。一般选用2级以上的膨润土，黏土的黏粒含量大于50%。

1.2 性能

（1） 工作性能。

为了提高塑性混凝土的可塑性，在其生产过程中适当减少水泥用量，加入黏土、膨润土等胶凝材料，提高其和易性和流动性。塑性混凝土可在泵送过程中自找平、自密实，以保证硬化塑性混凝土的质量和性能符合设计和规范要求，避免混凝土出现分层、离析、蜂窝、麻面和不密实现象，从而影响水利水电工程的建设和质量。

（2） 弹性模量。

塑性混凝土防渗墙在实际工程中受到各种力的作用，弹性模量代表混凝土受力时的变形能力。在塑性混凝土中掺入黏土和膨润土会大大降低其弹性模量，在各种力的作用下具有很强的变形能力，避免了防渗墙内部应力过大而引起的墙体过度变形，影响工程质量。因此，塑性混凝土比普通混凝土更被广泛地应用于水利水电工程防渗墙的施工中。
