《水污染控制工程》

课程设计

学院：

专业：

XX：

学号：

指导老师：

2 / 38 目录

引言4

1设计任务及设计资料5

1.1设计任务与内容5

1.2设计原始资料5

1.2.1城市气象资料5

1.2.2地质资料5

1.2.3设计规模5

1.2.4进出水水质6

2、设计说明书6

2.1去除率的计算6

2.1.1溶解性BOD5的去除率6

2.1.2 CODr的去除率：7

2.1.3.SS的去除率：7

2.1.4.总氮的去除率：7

2.1.5.磷酸盐的去除率8

2.2城市污水处理工艺选择8

2.3、污水厂总平面图的布置9

2.4、处理构筑物设计流量(二级)9

2.5、污水处理构筑物设计9

2.5.1.中格栅和提升泵房（两者合建在一起）9

2.5.2、沉沙池10

2.5.3、厌氧池11

2.5.4、缺氧池11

2.5.5、好氧曝气池11

2.5.6、二沉池12

2.6、污泥处理构筑物的设计计算12

2.6.1污泥泵房12

2.6.2污泥浓缩池12

2.7、污水厂平面，高程布置13

2.7.1平面布置13

2.7.2管线布置13

2.7.3 高程布置14

3 污水厂设计计算书14

3.1污水处理构筑物设计计算14

3.1.1泵前中格栅14

3.1.2污水提升泵房16 3 / 38 3.1.3、泵后细格栅17

3.1.3、沉砂池18

3.1.4、厌氧池20

3.1.5、缺氧池计算20

3.1.6、好氧曝气池的设计计算21

3.1.8、二沉池28

3.2 污泥处理部分构筑物计算31

3.2.1污泥浓缩池设计计算：31

3.3、高程计算36

3.3.1污水处理部分高程计算:36

3.3.2高程图见CAD图36

3.3.3污水处理厂工艺流程图与总平面布置图36

参考文献37

4 / 38

XX市污水处理厂A/A/O工艺设计

作者：闫赛红，指导教师：孙丰霞

（XX农业大学资源与环境学院）

- 1 -

前言

城市污水主要为生活污水和工业废水的混合污水。目前城市污水的排放已造成了对水环境生态系统的严重污染，做好城市污水的处理及再生利用是主要任务之一，解决城市污水对水环境污染的重要途径之一，就是修建污水处理厂。

污水处理是经济发展和水资源保护不可或缺的组成部分。污水处理在发达国家已有较成熟的经验。如英国，德国，芬兰，荷兰等欧洲国家均已投巨资对因工业革命和经济发展带来的水污染进行治理，日本，新加波，美国，澳大利亚等国家也对污水处理给予了较大投资，特别是新加波并没有走先污染后治理的道路，而是采取经济与环境协调发展的政策，使该国不仅在经济上进入发达国家的行列，而且还是一个绿树成荫，蓝天碧水，环境优美的国家。

我国在建国初期只有几个过去由外国租界留下来的城市污水处理厂，主要集中在上海，日处理量不过几万吨，解放后，城市污水处理厂有了较大的发展，特别是“六五”期间，发展较为迅速。截止1985年底，据不完全统计，已在19个省的30多个城市和30多个直辖市建有污水处理厂63座，截止1987年底，全国城市污水处理厂建成投产的已有78座。至1990年，有污水处理石拱的城市56个，省和直辖市增加到21个。1999年全国建成污水处理地398座，处理率29.65%。城建系统内187座，处理率16.18%。目前全国共有17000个建制镇，绝大多数没有排水和污水处理设施，全国城市污水处理率仅达到20%左右。而且，由于二十几年来，乡镇企业的蓬勃发展，造成一些中小城镇尤其是经济比较发达的中小城镇，污染严重，已经影响到人民的生活和健康。

针对目前的情况，国家提出至2010年我国平均污水处理率要达到40%，设市城市的污水处理率不低于60%，重点城市的污水处理率不低于70%，因此探索适合中小城市的经济适用的污水处理工艺，以较少的投资建成污水处理厂，以较低的运行费用运转污水处理厂，达到消除污染，保护环境是我们目前最紧迫的任务。

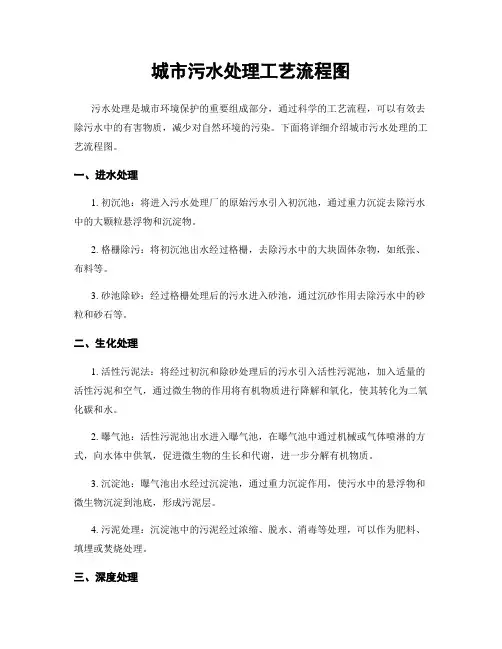

城市污水处理工艺流程图

污水处理是城市环境保护的重要组成部分，通过科学的工艺流程，可以有效去除污水中的有害物质，减少对自然环境的污染。下面将详细介绍城市污水处理的工艺流程图。

一、进水处理

1. 初沉池：将进入污水处理厂的原始污水引入初沉池，通过重力沉淀去除污水中的大颗粒悬浮物和沉淀物。

2. 格栅除污：将初沉池出水经过格栅，去除污水中的大块固体杂物，如纸张、布料等。

3. 砂池除砂：经过格栅处理后的污水进入砂池，通过沉砂作用去除污水中的砂粒和砂石等。

二、生化处理

1. 活性污泥法：将经过初沉和除砂处理后的污水引入活性污泥池，加入适量的活性污泥和空气，通过微生物的作用将有机物质进行降解和氧化，使其转化为二氧化碳和水。

2. 曝气池：活性污泥池出水进入曝气池，在曝气池中通过机械或气体喷淋的方式，向水体中供氧，促进微生物的生长和代谢，进一步分解有机物质。

3. 沉淀池：曝气池出水经过沉淀池，通过重力沉淀作用，使污水中的悬浮物和微生物沉淀到池底，形成污泥层。

4. 污泥处理：沉淀池中的污泥经过浓缩、脱水、消毒等处理，可以作为肥料、填埋或焚烧处理。

三、深度处理 1. 滤池：经过生化处理后的污水进入滤池，通过滤料的过滤作用，进一步去除污水中的悬浮物和微生物，提高水质的澄清度。

2. 活性炭吸附：滤池出水经过活性炭吸附池，通过活性炭的吸附作用，去除污水中的有机物质和部分重金属离子。

3. 臭氧氧化：经过活性炭吸附后的污水进入臭氧氧化池，通过臭氧的氧化作用，进一步降解污水中的有机物质和难降解物质。

4. 紫外线消毒：经过臭氧氧化处理后的污水进入紫外线消毒池，通过紫外线的照射作用，杀灭污水中的细菌和病毒，确保出水的卫生安全。

四、出水处理

1. 出水调节：经过深度处理后的污水进入出水调节池，对水质进行调节，保持出水的稳定性和一致性。

2. 出水排放：经过出水调节处理后的污水，根据国家和地方的排放标准，通过排放管道或河道等方式进行合规排放，确保对环境的影响达到规定的要求。

城市污水处理工艺流程图

污水处理是城市环境保护的重要组成部分，它能有效地减少污水对环境的污染，保护水资源的可持续利用。城市污水处理工艺流程图描述了污水从进入处理厂到最终排放的整个处理过程。以下是一种常见的城市污水处理工艺流程图：

1. 污水收集与初步处理阶段

- 污水收集：城市中的下水道系统将污水收集到污水处理厂。

- 粗格栅：通过粗格栅去除大颗粒物质，如石块、树枝等。

- 砂沉池：通过砂沉池去除沉积在污水中的沙子和砂砾等细颗粒物质。

2. 污泥处理阶段

- 沉淀池：将污水引入沉淀池，通过重力作用使污水中的悬浮颗粒物沉淀到池底形成污泥。

- 污泥浓缩：将沉淀池中的污泥抽取出来，通过离心机等设备进行浓缩，减少其体积。

- 污泥处理：经过浓缩的污泥可以进行进一步处理，如厌氧消化、压滤等，以减少其体积和处理有机物。

3. 污水生物处理阶段

- 活性污泥法：将污水引入活性污泥池，通过加入氧气和混合搅拌，利用微生物对有机物进行降解和去除。

- 曝气池：在活性污泥法中，通过曝气设备向污水中注入氧气，提供微生物所需的氧气。 - 沉淀池：经过活性污泥处理后的污水进入沉淀池，使微生物和悬浮颗粒物沉淀到池底形成污泥。

- 滤池：将沉淀池中的污水通过滤池，去除残留的悬浮颗粒物。

4. 污水深度处理阶段

- 活性炭吸附：将经过生物处理后的污水引入活性炭吸附池，利用活性炭吸附剂去除有机物、重金属等难降解的物质。

- 臭氧氧化：经过活性炭吸附后的污水进入臭氧氧化池，通过臭氧气体的氧化作用，进一步去除难降解的有机物和有毒物质。

- 紫外线消毒：经过臭氧氧化后的污水进入紫外线消毒池，利用紫外线照射杀灭残留的细菌和病毒，以确保出水的卫生安全。

5. 出水处理阶段

- 混凝剂投加：为了进一步去除残留的悬浮颗粒物和胶体物质，可以向污水中投加混凝剂，使其凝结成较大的颗粒。
