SDH原理教程
SDH原理是指同步数字体系的工作原理，用于在光纤传输中实现高速、长距离、大容量的信号传输。SDH（Synchronous Digital Hierarchy）是一种同步传输技术，其核心思想是基于时间分割多路复用。下面将以通俗易懂的方式介绍SDH原理。
首先，我们需要了解什么是同步传输。在传统的通信方式中，信号是在不同的时间点上发送的，存在时延不一致的问题。而同步传输则要求发送方和接收方之间的时钟信号保持同步，这样可以在接收方正确恢复发送方的数据。
SDH采用的是层次化的传输结构，分为四个层次：光传输层（OTN）、路径层（Path）、逻辑传输层（Tributary Unit）和容错传输层（Section）。光传输层是最底层，用于承载所有的传输层次，提供光纤传输所需的信号调整和光纤信号传输。路径层负责处理数据的复用和解复用，将多条低速通道合并为一条高速通道。逻辑传输层负责传输上层应用所需的数据流，比如语音通话和数据传输等。容错传输层则负责检测和恢复光纤中的错误。
SDH通过将低速通道合并为高速通道来实现高速传输。在传输过程中，SDH将数据分割成固定长度的标准帧，每个标准帧包含了传输数据的有效部分和一些控制信息。这些标准帧按照固定的时间间隔发送，接收方按照同样的时间间隔接收，并通过时钟同步使得数据能够准确恢复。
为了保证数据能够正确恢复，SDH在传输过程中采取了一系列的错误检测和纠正措施。首先，SDH在每个标准帧中添加了一些校验位，用于检测数据是否有错。如果检测到数据有错，SDH可以使用冗余数据进行纠正，恢复原始数据。此外，SDH还采用了自适应等化技术，可以在光纤中补偿传输过程中发生的一些失真和衰减。
总的来说，SDH原理通过将低速通道合并为高速通道，并保持发送方和接收方的时钟同步，实现了高速、长距离、大容量的信号传输。它通过添加校验位、纠错技术和自适应等化技术，确保传输过程中的可靠性和稳定性。SDH技术被广泛应用于电信网络、广播电视和计算机网络等领域，为我们的通信提供了可靠的支持。
ＳＤＨ传输设备ＥＣ Ｃ协议栈原理及典型故障
孙茂河 太原联通分公司网络维护中心 山西太原０３０００１
【摘要】在对中兴ＳＤＨ传输设备ＥＣＣ原理介绍的同时，重点阐述了中兴ＥＣＣ协议的特点以及故障定位方法，为类似问题的处理提供了启示，具有
一定的借鉴价值。 【关键词】ＥＣＣ ＭＡＣ地址骨干网域ＮＣＰ 中图分类号：ＴＰ３０７文献标识码：Ｂ文章编号：１００９．ａｏ６７（２ｏ１４）１８—９０—０２
一、概述
ＳＤＨ网络的管理是通过ＤＣＣ通道和ＥＣＣ协议栈来完成的，中兴传
输设备采用的是具有ＩＰ技术的ＥＣＣ协议栈，使得设备的管理具有ＩＰ网
络的强大而灵活多变的组网能力。为了使光传送网络长时间的稳定运行， 并能及时了解网络的任何运行状态，作为网管信息逻辑通道的ＥＣＣ协议
栈成为ＳＤＨ网管系统中最重要的技术之一。本文将以中兴设备为例，就 基于ＩＰ技术的ＥＣＣ协议栈的基本原理、组网、数据配置以及典型故障的 处理进行全面阐述。
二、ＳＤＨ网络中如何实现网元管理
在图中网管系统ＳＭＣＣ通过ＲＪ４５网线直接与网元Ａ的ＮＣＰ相连，Ａ 为网关网元，Ｂ、ｃ、Ｄ不与网管ＳＭＣＣ直接相连，在与网管通讯过程中
需要网关网元Ａ做数据转发，为非网关万元。Ａ、Ｂ、ｃ、Ｄ四个网元通 过光纤相联，整个网络组成一个具有ＴＣＰｆｌＰ二、ｉ层交换功能的ＩＰ网络，
ＳＭＣＣ与通过网线连接到Ａ网元的ＮＣＰ组成同一个物理网络，而４个通
过光纤相连的网元组成一个具有三层交换功能的路由器网络。
如果网管系统ＳＭＣＣ要发送一个数据包到网元Ｃ，该数据包首先由
ＳＣＣ经网卡和与之相连的网线发送到Ａ网元的ＮＣＰ板上，由于ＳＭＣＣ和
Ａ网元ＮＣＰ同属于一个物理网络，因此它们之间的通信是靠Ａ网元ＮＣＰ
中的ＭＡＣ地址和ＳＭＣＣ中的ＭＡＣ地址来识别的，Ａ网元收到数据包后，
由ＮＣＰ通过网元内部的通信模块将数据包发往相应光板，再通过ＥＣＣ路
南器转发到相应的接收网元。
三、中兴ＥＣＣ协议栈特点
sdh设备原理
SDH（Synchronous Digital Hierarchy）是一种同步数字层次结构的传输技术，广泛应用于光纤通信系统中。SDH设备是实现SDH传输功能的关键组成部分，通过对信号进行多路复用、分配和交换，实现高速、稳定的数据传输。
一、SDH设备的基本原理
SDH设备的基本原理可以分为三个方面：多路复用、分配和交换。
1. 多路复用：SDH设备通过将多个低速信号复用到单个高速光纤通道上，提高了传输效率。它将不同速率的数据流转换为统一的光纤传输速率，并通过分配器将这些信号组合在一起发送。
2. 分配：SDH设备通过分配器将多路信号分配到不同的传输通道上，使得不同的信号可以同时传输，提高了网络的灵活性和可靠性。分配器根据输入信号的速率，将其分配到对应的光纤通道上，确保各个信号在传输中不会相互干扰。
3. 交换：SDH设备具有交换功能，可以根据需求实时调度信号的传输路径，从而实现动态路由和资源共享。它通过交换机将传入的信号转发到目标设备，确保信号能够准确地到达目的地。
二、SDH设备的核心组成部分
SDH设备由多个核心组件组成，包括光收发器、光接口模块、多路复用器、解复用器、交叉连接器和时钟同步模块等。 1. 光收发器：光收发器是将电信号转换为光信号或将光信号转换为电信号的关键部件。它负责将输入信号转换为光信号，并通过光纤进行传输。同时，它也可以将接收到的光信号转换为电信号，以供后续处理和解码。
2. 光接口模块：光接口模块负责光纤与SDH设备之间的物理连接。它将光纤分割成适合SDH设备传输的光信号单元，并将其输入或输出到SDH设备中。
3. 多路复用器和解复用器：多路复用器将多个低速信号复用为单个高速信号，并将其输入到SDH设备中。解复用器将高速信号分解为多个低速信号，并将其输出到相应的接收设备。
4. 交叉连接器：交叉连接器用于实现信号的动态路由和路径选择。它根据需求将输入信号转发到指定的输出端口，从而实现灵活的传输路径配置。

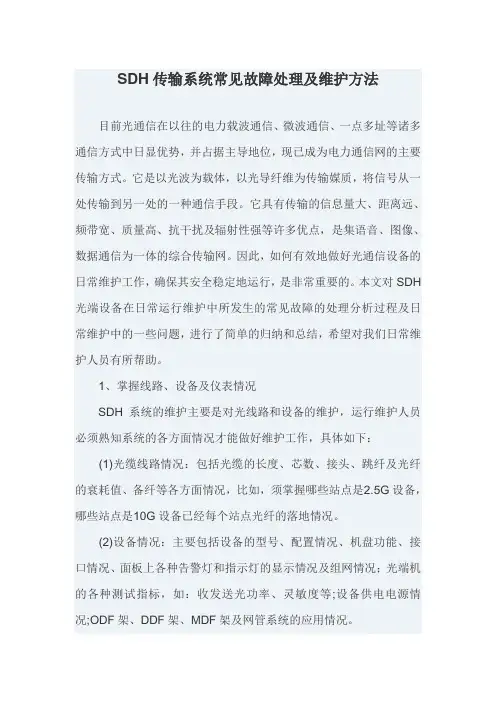

SDH传输系统常见故障处理及维护方法

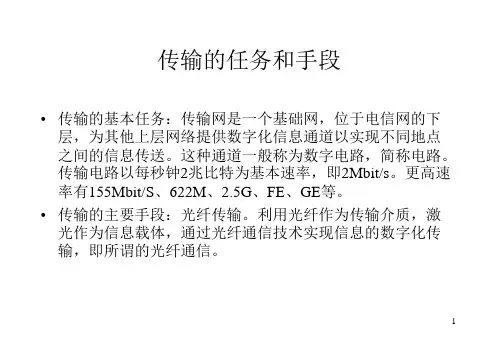

目前光通信在以往的电力载波通信、微波通信、一点多址等诸多通信方式中日显优势，并占据主导地位，现已成为电力通信网的主要传输方式。它是以光波为载体，以光导纤维为传输媒质，将信号从一处传输到另一处的一种通信手段。它具有传输的信息量大、距离远、频带宽、质量高、抗干扰及辐射性强等许多优点，是集语音、图像、数据通信为一体的综合传输网。因此，如何有效地做好光通信设备的日常维护工作，确保其安全稳定地运行，是非常重要的。本文对SDH光端设备在日常运行维护中所发生的常见故障的处理分析过程及日常维护中的一些问题，进行了简单的归纳和总结，希望对我们日常维护人员有所帮助。
1、掌握线路、设备及仪表情况
SDH系统的维护主要是对光线路和设备的维护，运行维护人员必须熟知系统的各方面情况才能做好维护工作，具体如下：
(1)光缆线路情况：包括光缆的长度、芯数、接头、跳纤及光纤的衰耗值、备纤等各方面情况，比如，须掌握哪些站点是2.5G设备，哪些站点是10G设备已经每个站点光纤的落地情况。
(2)设备情况：主要包括设备的型号、配置情况、机盘功能、接口情况、面板上各种告警灯和指示灯的显示情况及组网情况；光端机的各种测试指标，如：收发送光功率、灵敏度等;设备供电电源情况;ODF架、DDF架、MDF架及网管系统的应用情况。
(3)仪表、工具情况：SDH光传输系统常用仪表有光功率计，光时域反射仪(OTDR)，误码仪，2M话路分析仪等。要熟练掌握这些仪表的功能及使用方法。
2 故障定位的基本思路
2.1 故障定位的原则
故障定位一般应遵循“先外部，后传输;先单站，后单板;先线路，后支路;先高级，后低级”的原则。
(1)先外部，后传输。在定位故障时，应首先排除外部的可能因素，如断纤、交换侧故障。
(2)先单站，后单板。在定位故障时，首先要尽可能准确地定位出是哪一个站，然后再定位出是该站的哪一块板。
