8253定时器计数器实验

  • 格式：doc
  • 大小：55.15 KB
  • 文档页数：5

电子信息学院

实验报告书

课 程 名： 《微机原理与接口技术》

题 目： 8253定时器/计数器实验

实验类别： 【设计】

班 级： 电子1312

学 号： 17

姓 名： 张泽虎

评语：

（1）电路连接调试： □正确 □基本正确 □不正确

（2）实验程序编写： □正确 □基本正确 □不正确

（3）数据测量分析： □准确 □基本准确 □不准确

成绩：□A □B □C □D ，指导教师：

批阅时间：2014年11月6日

1、实验目的与要求

实验目的：

（1）学会8253芯片和微机接口的原理和方法；

（2）掌握8253定时器/计数器的工作方式和编程原理。

实验要求：

用8253的0通道工作在方式3，产生方波。

2、实验内容

用定时器/计数器8253实现分频器电路。

3、实验仪器

DJ-8086KB（微机原理与接口技术实验箱）、示波器、 软件DJ8088K

4、实验接线图

5、实验程序框图

6、实验程序 （实验程序清单作为附件放在最后）

7、实验步骤

⒈ 按图6-5连好实验线路

⑴ 8253的GATE0接+5V。

⑵ 8253的CLK0插孔接分频器74LS393（左下方）的T2插孔，分频 器的频率源为8.0MHZ，T→8.0MHZ。

⒉ 运行实验程序

在系统提示符“P.”状态下，按SCAL键，输入1290， 按EXEC键。用示波器测量8253的OUT0输出插孔有方波产生。

8、实验数据（画出波形图）

9、思考题

本题中，用8253的OUT0控制LED发光二极管闪烁，闪烁频率为50Hz，如何实现？

答：

<附件> 实验程序清单

CODE SEGMENT

ASSUME CS:CODE ORG 1290H VuO/mst/START:

MOV AL,00110110B

OUT 43H,AL

MOV AX,2000

OUT 40H,AL

MOV AL,AH

OUT 40H,AL

CODE ENDS

END START

合集下载

定时计数器(8253)实验报告

定时计数器(8253)实验报告

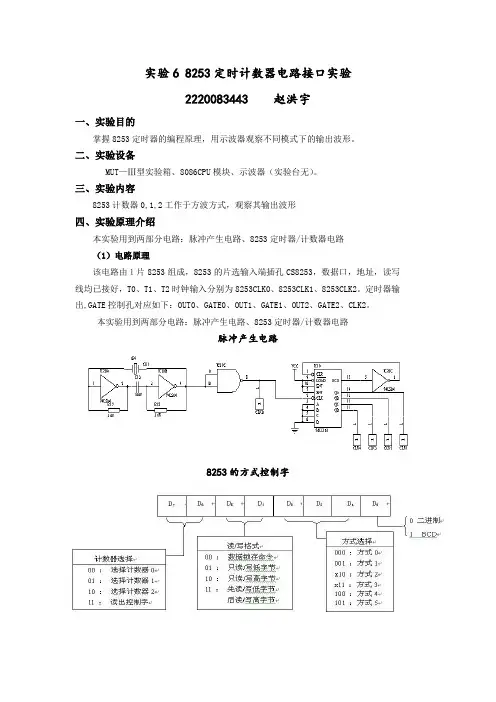

实验6 8253定时计数器电路接口实验

2220083443 赵洪宇

一、实验目的

掌握8253定时器的编程原理，用示波器观察不同模式下的输出波形。

二、实验设备

MUT—Ⅲ型实验箱、8086CPU模块、示波器（实验台无）。

三、实验内容

8253计数器0,1,2工作于方波方式，观察其输出波形

四、实验原理介绍

本实验用到两部分电路：脉冲产生电路、8253定时器/计数器电路

（1）电路原理

该电路由１片8253组成，8253的片选输入端插孔CS8253，数据口，地址，读写线均已接好，T0、T1、T2时钟输入分别为8253CLK0、8253CLK1、8253CLK2。定时器输出,GATE控制孔对应如下：OUT0、GATE0、OUT1、GATE1、OUT2、GATE2、CLK2。

本实验用到两部分电路：脉冲产生电路、8253定时器/计数器电路

脉冲产生电路

8253的方式控制字

8253的状态字

（2）电路测试

检查复位信号，通过8253定时器/计数器接口实验，程序全速运行，观察片选、读、写、总线信号是否正常。

五、实验步骤

1、实验连线：

CS0 CS8253 OUT0 8253CLK2 OUT2 LED1

示波器（实验中无） OUT1 CLK3 8253CLK0 CLK3 8253CLK1

实验接线原理图如下：

注：GATE信号无输入时为高电平

2、编程调试程序

assume cs:code code segment public org 100h

start:

mov dx,04a6h ;控制寄存器

mov ax,36h ;计数器0，方式3

out dx,ax

mov dx,04a0h

mov ax,7Ch

out dx,ax

mov ax,92h

out dx,ax ;计数值927Ch

mov dx,04a6h

实验八 可编程定时计数器8253的Proteus仿真实验

实验八 可编程定时计数器8253的Proteus仿真实验

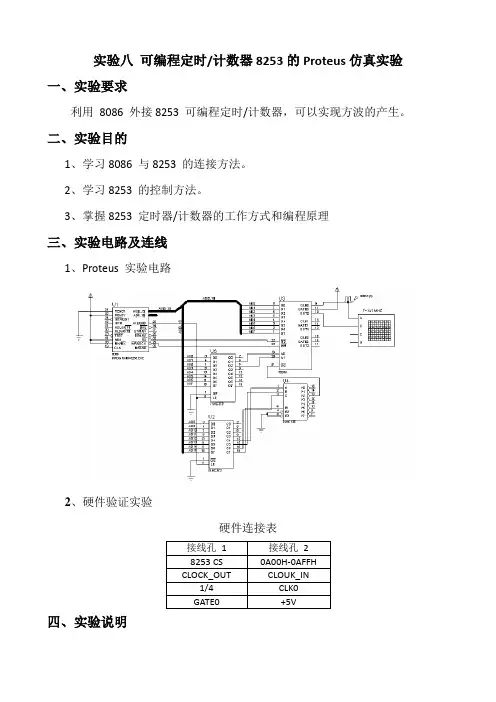

实验八可编程定时/计数器8253的Proteus仿真实验

一、实验要求

利用 8086 外接8253 可编程定时/计数器，可以实现方波的产生。

二、实验目的

1、学习8086 与8253 的连接方法。

2、学习8253 的控制方法。

3、掌握8253 定时器/计数器的工作方式和编程原理

三、实验电路及连线

1、Proteus 实验电路

2、硬件验证实验

硬件连接表

接线孔 1 接线孔 2

8253 CS 0A00H-0AFFH

CLOCK_OUT CLOUK_IN

1/4 CLK0

GATE0 +5V

四、实验说明 1、8253 芯片介绍

8253 是一种可编程定时/计数器，有三个十六位计数器，其计数频率范围为0-2MHz，用+5V 单电源供电。

2、8253的功能用途：

（1）延时中断

（2）可编程频率发生器

（3）事件计数器

（4）二进制倍频器

（5）实时时钟

（6）数字单稳

（7）复杂的电机控制器

3、8253 的六种工作方式：

（1）方式0：计数结束中断

（2）方式l：可编程频率发生

（3）方式2：频率发生器

（4）方式3：方波频率发生器

（5）方式4：软件触发的选通信号

（6）方式5：硬件触发的选通信号

五、实验程序流程图

六、实验步骤

1、Proteus 仿真

a.在 Proteus 中打开设计文档“8253_STM.DSN”；

b.建立实验程序并编译，仿真；

c.如不能正常工作，打开调试窗口进行调试。

参考程序：

CODE SEGMENT;H8253.ASM

ASSUME CS:CODE

START:

JMP TCONT

TCONTROEQU0A06H

TCON0 EQU0A00H

TCON1 EQU0A02H

TCON2 EQU0A04H

TCONT: MOV DX,TCONTRO MOV AL,16H ;计数器0，只写计算值低8 位，方式3，二进制计数

OUT DX,AL

8253可编程定时计数器应用实验

8253可编程定时计数器应用实验

8253可编程定时计数器应用实验

一、 实验要求：

按照电路图连接好电路，利用8253定时计数器0产生500Hz，250Hz，125Hz的方波信号，显示在示波器上；然后用8253定时计数器1制作一个频率计以检测4060和定时计数器0输出方波的频率。

二、 实验目的：

1、 了解如何利用计数器（以4060为例）制作分频器

2、 熟悉8253在系统中的典型接法。

3、 掌握8253的工作方式及应用编程。

三、 实验电路及连线：

输入时钟产生模块Y

NC1GND2OUT3VCC4U318MCLR12QD7QE5QF4QG6QH14QI13QJ15QL1QM2QN3CLKI11CLKO9CLKO10VCC16GND8U254060VCCVCCQNQLQMQJQHQIQGQEQFQD

图1，分频器

4060就是一个纯粹的计数器，当作分频用，QD-DN就是对输入频率的4分频-8192分频，直接接到8253相应的定时器计数器时钟输入端口即可

8253接口模块X

VCCD71D62D53D44D35D26D17CS21RD22WR23A019A120OUT010GATE011CLK09OUT113GATE114CLK115GATE216OUT217CLK218D08VCC24GND12U248253VCC12345678JP11Data(D0-D7)RDWRA1A0CSOUT0OUT2OUT18254_OUT08254_OUT18254_OUT28254_OUT08254_OUT18254_OUT2CLK2CLK0CLK1

图2，定时器计数器

8位数据线和单片机的P0口相连；片选信号CS和P1.0相连；WR/RD分别和单片机相应的WR/RD相连；A0，A1分别和单片机的P3.4、P3.5相连 ；CLK0直接和4060的QD时钟输出相连；OUT0接示波器和CLK1。

可编程定时器计数器8253及其应用

可编程定时器计数器8253及其应用

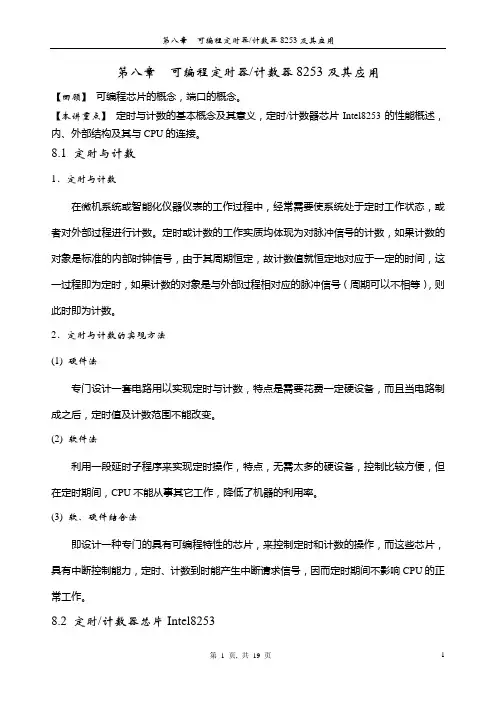

第八章 可编程定时器/计数器8253及其应用
