JKL系列无功功率自动补偿控制器说明书

1

APKJKWF-21

无功功率智能补偿控制器

安装使用说明书

美 国 电 能 设 备 有 限 公 司

America Electric Power Equipment Corp.

2 目 录

1、注意…………………………………………………………………………………….. 3

2、装箱内容…………………………………………………………………………………3

3、安全预防…………………………………………………………………………………3

4、技术参数…………………………………………………………………………………4

5、安装………………………………………………………………………………………5

6、接线………………………………………………………………………………………6

7、操作………………………………………………………………………………………7

7．1 前面板功能介绍………………………………………………………………………7

7．2异形符号说明…………………………………………………………………………7

7．3人机界面显示与操作…………………………………………………………………8

3

1、注意：

电气设备应该让有资格的专业人员进行安装、操作、使用、维护。本说明书是针对经过

培训的专业人员使用的操作手册，未按使用操作而造成不良后果，AEPEC公司将不负任何

责任。

2、装箱内容：

·智能无功补偿监控终端（含插拔式端子排）

·随机物品包括：

·安装卡（2个）

·用户手册

在打开产品包装时，请仔细检查是否有损坏，如有任何损坏请及时通知AEPEC公司或

AEPEC授权合作伙伴，并请保留损坏的外包装。

如系AEPEC公司或AEPEC公司授权合作伙伴责任，将及时予以更换。

·本用户手册随大包装箱附送

3、安全预防：

这一章包含安装、服务和维护电子设备之前所必须要遵循的一些安全提示，应当仔细

JKF6C-24-DC说明书

一、产品说明

JKF6C是一款智能无功功率自动补偿控制器。型号说明如下图：

因此，JKF6C-24-DC是一款规格24回路，输出直流12V的智能无功功率自动补偿控制器。

二、技术参数

执行标准 JB/T 9663

额定电压 3×230V(±15%)

额定频率 50Hz / 60Hz

额定电流 ≤5A

灵敏度 ≤20mA

补偿方式 共补/分补/混补

整机功耗 ＜8VA

响应时间 最快0.02s（直流型）

最快1s（常规型）

输出容量 -12V/8mA(直流型)

220V/3A(常规型)

输出回路 24回路

开孔尺寸 138.5×138.5（mm）

重 量 ＜0.9kg

三、尺寸图

1.外形尺寸

2.安装尺寸 四、接线图

JKF6C-24-DC接线图如下图所示：

五、产品特征

1. 界面液晶显示。

2. 具有超多回路输出，最多24组回路（可设定）。

3. 多种补偿方式：全共补、全分补、混合补偿（共补+分补）。

4. 具有相位自动识别功能，方便用户傻瓜接线。

5. 具有电流同名端识别功能，方便用户接线转换。

6. 具有输出编码任意编码，兼容各种容量配置。

7. 具有四种运行输出模式（循环投切、编码投切、先投后切、寻优投切）。

8. 具有温控节点，可方便调节补偿柜环境温度。

9. 具有告警节点，可方便用户温度控制、远程监控、故障保护等。

10. 抗干扰能力强，具有电压畸变保护功能。

11. 自带蜂鸣器告警功能，告警事件可选，方便用户现场使用发现异常。

12. 带密码保护，控制参数改变需要输入密码，防止他人误操作。

13. 具有N线监控功能，三相电压不平衡异常时可退出工作状态并告警。 14. 直流型产品具有输出信号短路告警功能，避免用户错误接线导致的产品烧毁。

15. 通讯型产品RS485接口，可任意接线，不区分A、B,方便用户与上位机傻瓜接线。

16. 通讯型产品，可通过通讯线(RJ11-4P)控制CDSK-Z智能复合开关投、切，简化接线难度。

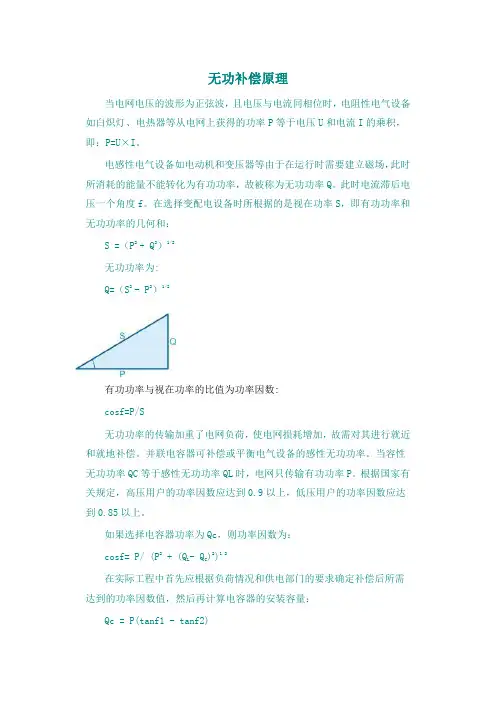

无功补偿原理

当电网电压的波形为正弦波，且电压与电流同相位时，电阻性电气设备如白炽灯、电热器等从电网上获得的功率P等于电压U和电流I的乘积，即：P=U×I。

电感性电气设备如电动机和变压器等由于在运行时需要建立磁场，此时所消耗的能量不能转化为有功功率，故被称为无功功率Q。此时电流滞后电压一个角度f。在选择变配电设备时所根据的是视在功率S，即有功功率和无功功率的几何和：

S =（P2 + Q2）1/2

无功功率为:

Q=（S2 - P2）1/2

有功功率与视在功率的比值为功率因数:

cosf=P/S

无功功率的传输加重了电网负荷，使电网损耗增加，故需对其进行就近和就地补偿。并联电容器可补偿或平衡电气设备的感性无功功率。当容性无功功率QC等于感性无功功率QL时，电网只传输有功功率P。根据国家有关规定，高压用户的功率因数应达到0.9以上，低压用户的功率因数应达到0.85以上。

如果选择电容器功率为Qc，则功率因数为：

cosf= P/ (P2 + (QL- QC)2)1/2

在实际工程中首先应根据负荷情况和供电部门的要求确定补偿后所需达到的功率因数值，然后再计算电容器的安装容量：

Qc = P(tanf1 - tanf2) 式中:

Qc一电容器的安装容量，kvar

P一系统的有功功率，kW

tanf1一补偿前的功率因数角

tanf2一补偿后的功率因数角

采用查表法也可确定电容器的安装容量。

无功补偿相关名词注释

2008-05-25 11:08

无功功率补偿

无功功率补偿的基本原理是把具有容性功率负荷的装置与感性功率负荷并联接在同一电路，当容性负荷释放能量时，感性负荷吸收能量；而感性负荷释放能量时，容性负荷却在吸收能量，能量在两种负荷之间互相交换。这样，感性负荷所吸收的无功功率可由容性负荷输出的无功功率中得到补偿，这就是无功功率补偿的基本原理。

力率电费

是指电力用户感性负载无功消耗量过大，造成功率因数低于国家标准，从而按电费额的百分比追收的电费（详细了解力率电费调整办法）。

JKW5C无功功率自动补偿器使用说明

使用JKW5C无功功率自动补偿器的步骤如下：

1.确定需补偿的电容量：根据电力系统的负载情况，计算需要补偿的无功功率容量。可以根据无功功率因数和总功率来计算。

2.安装补偿电容器：将JKW5C无功功率自动补偿器连接到电力系统中，将补偿电容器适当安装在电网中的电容器柜中。

3.连接电源：将JKW5C无功功率自动补偿器接入电源，确保电源供应的稳定。

4.设置参数：使用设备提供的界面或按钮设置自动补偿器的参数，例如无功功率阈值、补偿时间等。参数的设置需要根据实际情况进行调整。

5.运行自动补偿器：启动JKW5C无功功率自动补偿器，它将自动监测电力系统的功率因数，并根据设置的阈值进行无功功率补偿。补偿过程是自动的，无需人工干预。

6.监测运行情况：定期监测JKW5C无功功率自动补偿器的运行情况，包括功率因数变化、补偿效果等。如发现异常情况，及时调整设备参数或进行维护。

7.维护保养：定期对JKW5C无功功率自动补偿器进行维护保养，包括清理设备、检查电容器的状态、检查接线是否松动等。确保设备的正常运行。

总结起来，使用JKW5C无功功率自动补偿器的步骤包括确定需补偿的电容量、安装补偿电容器、连接电源、设置参数、运行自动补偿器、监测运行情况和维护保养。通过正确使用JKW5C无功功率自动补偿器，可以有效提高电力系统的功率因数，降低电网能耗，提高电网的稳定性。
