机房布线方案

现代社会中，各行各业都离不开计算机和互联网。对于使用计算机的机构而言，机房是非常关键的一个部分。而机房布线方案作为机房中不可或缺的一部分，其合理性和稳定性将直接影响到机房设备的使用效果和维护难易程度。因此，本文将从机房布线的需要性、布线的重要性、布线方案的难点及解决方法、布线后维护等几个方面，对机房布线方案进行探讨。

一、机房布线的需要性

机房的信息技术设备众多，这些设备之间需要相互通信，而这种通信离不开电信号的传输。因此，机房需要进行布线。机房布线的目的就是使设备之间能够互相协作，实现信息共享和传输。机房布线将机房内的各种设备和设备之间的连接线路，按照一定的规律和方法进行线缆敷设，使机房内的电缆、通信线缆、网线等能够在保证效率和安全性的前提下，充分发挥各种设备和系统的作用。

二、布线的重要性

机房布线的好坏将直接关系到机房的正常运行和管理。一方面，良好的布线方案能够提高机房的吞吐量和通信速度，加快数据的传输速度和处理效率；另一方面，布线方案的不合理会导致数据传输不稳定，网络拥堵、信号干扰、传输丢失、设备故障等问题的出现。因此，布线方案必须遵循一定的细节和规范，确保线路的稳定性和可靠性。

三、布线方案的难点及解决方法

1. 布线繁琐：机房内设备众多，需要的线缆也非常多，设备之间的连接线路也相当复杂，因此线缆的敷设需要花费大量的时间和人力。

解决方法：在确定好机房布局之后，对所有的连接线路进行详细的规划和设计，科学合理地分配好各种线缆，做好敷设方案和时间表。在布线过程中，可以利用标识牌和标签记录好线缆的名称和使用方向，方便将来的设备维护和管理。

2. 线缆敷设的混乱：由于机房电缆、通信线缆、网线等不同类型的线缆需要穿过机柜、地板、墙壁等多个障碍物，导致线缆的混乱不堪，使机房的美观度和使用效果大打折扣。

解决方法：在进行布线方案设计的时候，需要尽量利用各种通道和管道，将线缆隐藏在各种障碍物之下，做到线路清晰、整洁。对于经常需要更换的线路，可以采用可拆卸的线槽管道，便于更换，并能够有效保护线路。

3. 电磁干扰：机房内有许多设备，这些设备的工作状态会产生电磁干扰，因此线缆敷设的过程中要考虑如何减少电磁干扰的影响。

解决方法：在线缆的敷设过程中，应将电源线与信号线等分开，避免它们交叉布置。对于一些比较敏感的设备，如服务器和存储设备，可以增加线缆的屏蔽层，以减弱电磁干扰的影响。

四、布线后维护

机房布线不仅仅是一项工作，更是一项长久的任务。无论是线路插口，还是线路本身，都需要定期的检查和维护。机房管理员应该建立线路信息的档案，包括线路的规格、位置、敷设时间、敷设人员等信息，并定期进行检查，防止故障出现。如果机房发现线路设备故障，应及时对线路进行更换和维修来保证机房各项工作的正常进行。

五、总结

机房布线方案的合理性和稳定性，关系到机房设备的使用效果和维护难易程度。布线方案必须遵循一定的规范和细节，确保线路的稳定性和可靠性。在布线方案设计和布线过程中，需要合理分配各种线缆，规划好线路，同时还需要避免电磁干扰、保证线路的整洁等。机房管理员要进行定期的线路检查和维护，来保证机房各项工作正常进行。

合集下载

机房综合布线方案

机房综合布线方案

就业和社会保障市级数据中心一标段机房工程

1 第1章 数据中心综合布线系统

现代的建筑物，其楼内信息传输通道系统（布线系统）已不仅仅要求能支持一般的语音传输，还应能够支持多种计算机网络协议及多种厂商设备的信息互连，可适应各种灵活的、容错的组网方案;同时由于新技术、新产品不断出现,传输线路要能够在若干年里适应发展的需要。因此建立一套能够全面支持各种系统应用如通信网络中心、数据处理中心，本身又具有开放、兼容、可靠性高、实用性强、易于管理、具有先进性、面向未来的综合布线系统，对于现代化建筑是必不可少的。

结构化综合布线系统是在传统布线方法上的一次重大革新，其线缆的传输能力百倍于旧的传输线缆，接口模式已成为国际通用的标准，并把旧的各种标准兼容在内.因此用户无需担心目前和日后的系统应用和升级能力。它采取了模块化结构,配置灵活，设备搬迁、扩容都非常方便，从根本上改变了以往建筑物布线的死板、混乱、复杂的状况。

在电话、数据、图像通信系统,计算机网络系统等智能子系统中，结构化布线系统是作为传输的基础媒介，通过综合布线系统管理子系统完成对各个应用系统的连接和组网，进行系统的调整和分配。

对数据中心综合布线系统的理解：实际上就是利用综合布线技术在数据中心这样一个应用环境进行一个有效的系统集成.

1.1 建设目标

与10 年前不同，这些年音频、视频、邮件等非结构化数据大量涌现,要求新的数据中心有着特别大的吞吐量和高带宽.这样，一方面要保持技术的领先性；另一方面要充分考虑到将来的可管理性、安全性、灵活性、经济性.

（1）可管理性：综合布线未来的高可管理性和易维护性非常重要，各网络能采用模块化、标签化管理,跳线、模块种类能满足需求，以方便管理、维护。

(2)安全性：设想采用集成的和机柜融合的接地解决方案，以避免雷击事故.

(3）灵活性:为方便管理、维护，整体设计上拟采用结构化的星型网络拓扑结构。

（4)经济性：结合铜缆和光纤,以最经济的方式满足今天的需求并支持今后的高就业和社会保障市级数据中心一标段机房工程

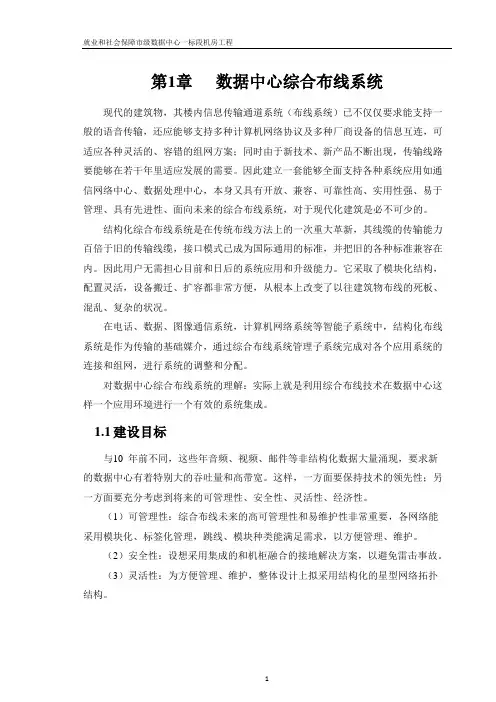

机房综合布线方案 2

机房综合布线方案 2

就业和社会保障市级数据中心一标段机房工程

1 第1章 数据中心综合布线系统

现代的建筑物，其楼内信息传输通道系统（布线系统）已不仅仅要求能支持一般的语音传输，还应能够支持多种计算机网络协议及多种厂商设备的信息互连，可适应各种灵活的、容错的组网方案；同时由于新技术、新产品不断出现，传输线路要能够在若干年里适应发展的需要。因此建立一套能够全面支持各种系统应用如通信网络中心、数据处理中心，本身又具有开放、兼容、可靠性高、实用性强、易于管理、具有先进性、面向未来的综合布线系统，对于现代化建筑是必不可少的。

结构化综合布线系统是在传统布线方法上的一次重大革新，其线缆的传输能力百倍于旧的传输线缆，接口模式已成为国际通用的标准，并把旧的各种标准兼容在内。因此用户无需担心目前和日后的系统应用和升级能力。它采取了模块化结构，配置灵活，设备搬迁、扩容都非常方便，从根本上改变了以往建筑物布线的死板、混乱、复杂的状况。

在电话、数据、图像通信系统，计算机网络系统等智能子系统中，结构化布线系统是作为传输的基础媒介，通过综合布线系统管理子系统完成对各个应用系统的连接和组网，进行系统的调整和分配。

对数据中心综合布线系统的理解：实际上就是利用综合布线技术在数据中心这样一个应用环境进行一个有效的系统集成。

1.1 建设目标

与10 年前不同，这些年音频、视频、邮件等非结构化数据大量涌现，要求新的数据中心有着特别大的吞吐量和高带宽。这样，一方面要保持技术的领先性；另一方面要充分考虑到将来的可管理性、安全性、灵活性、经济性。

（1）可管理性：综合布线未来的高可管理性和易维护性非常重要，各网络能采用模块化、标签化管理，跳线、模块种类能满足需求，以方便管理、维护。

（2）安全性：设想采用集成的和机柜融合的接地解决方案，以避免雷击事故。

（3）灵活性：为方便管理、维护，整体设计上拟采用结构化的星型网络拓扑结构。 就业和社会保障市级数据中心一标段机房工程

机房布线施工方案

机房布线施工方案

1

一、 施工方案

(一) 编制依据

➢ 本工程的招标文件。

➢ 现场实际情况。

➢ 国家现行的设计、施工验收规范：

➢ 公司1SO9001质量体系文件（质量手册、程序文件、作业指导书）。

➢ 《计算机房的建设与管理》

➢ 《电子计算机房设计规范》 GB 50174-93

➢ 《计算站场地技术要求》 GB 2887-89

➢ 《计算站场地安全要求》 GB 9361-88

➢ 《计算机房活动地板技术条件》 GB 6650

➢ 《工业企业通信接地设计规范》 GBJ79-85

➢ 《建筑与建筑群综合布线系统工程设计规范》 GB50311-2000

➢ 《建筑与建筑群综合布线系统工程验收规范》 GB50312-2000

➢ 《电子计算机机房施工及验收规范》 SJ/T30003-93

(二) 工程概况

工程名称：********机房布线施工项目；

地理位置：

施工单位：

该项目为1个单位工程，为1******机房布线施工项目，建筑类型为钢筋混结构，总建筑面积为*******㎡，根据采购人需求，现需对此两间教室进行改造建设为机房，供采购人使用。

本工程的主要工作内容包括：地面拆除清理、静电地板铺设、强弱电铺设、垃圾清运等。 2

(三) 详细施工布线图

1 施工布线示意图 3

4

(四) 劳动力安排

1、为确保工程进度的需要，同时根据本工程的工程量，确定本工程安排3～6人施工。

2、由项目经理指挥、调配、检查工作。

3、每项工序在施工前，应由项目经理确认后方可施工，并确保人员和工具的充足。

(五) 施工顺序

（1） 按施工设计图纸，组织施工有关人员到实地进行现场勘测，对图纸进行会审和交底。

（2） 安装临时水电，安置灭火器。

（3） 设备进场，原有设备杂物搬运及地面拆除。

[广电站机房布线整理综合技术方案]机房布线标准图片

[广电站机房布线整理综合技术方案]机房布线标准图片

第 1 页 共 3 页 [广电站机房布线整理综合技术方案]机房布线标准图片

广电站的机房出入光缆有16支，芯数超过150芯，但是布线不合理，器材摆放不规范，影响有线电视系统的安全可靠运行。形成上述情况的原因有如下几点： 1、市台并未对各广电站机房建设进行严格的管理，导致广电站机房的器材选购和布局不规范。

2、广电站缺乏合格的布线人员。广电站购买熔接仪和OTDR后，扩容光点不再由局技术人员完成熔接和配纤工作，而由广电站技术人员配纤，因没有经过系统培训，他们往往追求简单，随意布线，导致布线混乱。广电站自身对机房的规范管理重视不够，意识不强。

3、线缆直接摆放在地板下的水泥地上，布线不规范。

4、原有的光缆资料不全，现在进行大规模扩容光缆时不敢随意切割，导致新、老光缆、终端盒等杂乱无章。

这次结合市台要求，根据璜山站实际情况，利用原有设备，对其进行整改： 1、机房电气要求 机房负载分为主设备负载和辅助设备负载。主设备负载指计算机及网络设备、外设设备、测试设备及监控系统，其供电质量要求非常第 2 页 共 3 页 高，采用原UPS来保证供电的稳定性和可靠性。辅助设备负载指空调设备、动力设备、照明设备、维修设备等，由市电直接供电。

新增后备汽油发电机作为主要的备用动力电源，其容量包括UPS、应急照明的基本容量。

2、机房接地： 因原有接地是好多年前埋设的，需重新安装一支。接地包括机房计算机直流逻辑地、配电系统交流工作地、安全保护地、防雷保护地等四种接地。交流工作接地电阻不应大于4Ω（欧姆）；安全保护接地电阻不应大于4Ω（欧姆）；直流工作接地电阻应按计算机系统具体要求确定；防雷接地应按现行国家标准《建筑防雷设计规范》执行。交流工作接地、安全保护接地、直流逻辑接地等三种接地宜共用一组接地装置，其接地电阻按其中最小值确定；防雷接地单独设置接地装置。

3、布线系统： 应严格按照标准设计、施工、测试。同时，选购布线系统应着眼于未来，保证构建的布线系统有足够的传输余量，从而满足未来3~5年网络的升级更新。
