smpte标准

SMPTE标准。

SMPTE标准是指由美国电影电视工程师协会（SMPTE）制定的一系列标准，用于规范电影和电视行业的技术规范和工程标准。这些标准涵盖了从视频和音频编码、传输、存储到显示和管理等方方面面，对整个电影电视产业起着举足轻重的作用。

首先，SMPTE标准在视频和音频编码方面有着重要的应用。其中，SMPTE 421M标准定义了VC-1视频编码格式，该格式在高清视频传输和存储中得到了广泛应用。SMPTE标准还包括了对音频编码格式的规范，如SMPTE 302M标准规定了多声道音频信号的编码和传输方式，为多声道音频的制作和播放提供了技术支持。

其次，SMPTE标准在视频和音频传输方面也具有重要意义。SMPTE 259M标准规定了数字视频信号的传输格式和参数，包括了视频信号的采样结构、帧率、颜色空间等，为数字视频的传输提供了统一的规范。而SMPTE 272M标准则规定了数字音频信号的传输格式和参数，包括了音频信号的采样率、量化位数、通道布局等，为数字音频的传输提供了规范化的技术支持。

此外，SMPTE标准还涉及到视频和音频的存储和管理。SMPTE

390M标准规定了数字电影的包装格式和文件结构，为数字电影的存储和传输提供了技术规范。而SMPTE 330M标准则规定了音频数据的存储格式和文件结构，为音频数据的管理和交换提供了标准化的支持。

总的来说，SMPTE标准在电影和电视行业中扮演着至关重要的角色。它们不仅规范了视频和音频的编码、传输、存储等方面的技术规范，还推动了数字电影和数字电视的发展。作为电影电视工程师和从业者，我们需要深入了解和遵守SMPTE标准，以确保我们的工作符合行业规范，同时也为电影电视技术的进步做出贡献。

综上所述，SMPTE标准的重要性不言而喻。它们为电影和电视行业的技术发展提供了坚实的基础，推动了行业的不断创新和进步。因此，我们应该充分认识到SMPTE标准的价值，积极学习和应用这些标准，为电影和电视行业的发展贡献自己的力量。希望未来SMPTE标准能够不断完善和更新，更好地适应电影和电视技术的发展，为行业的繁荣做出更大的贡献。

合集下载

关于SMPTE时间码

关于SMPTE时间码

关于SMPTE时间码

SMPTE是The Society of Motion Picture and Television Engineers的首字母缩写。

它是目前在影音工业中得到广泛应用的一个时间码概念。在MIDI和数码音频领域， 它是绝对不可或缺的。多个设备和软件的连接后，它们之间必须以一个统一而高效的 时间标准，从而得以在一台主控设备上(通常是一台电脑)控制所有软件和硬件非常 协调地工作。最简单的例子：如果有一部电影在美国拍成，它是以每秒24张画面来播 放的，但进入国内，我们的机器却是以每秒30张画面的标准播放，那么您将看到会让 你笑死的人物动作在这部电影里。当然，在MIDI和数码音频应用时，要比这个例子复 杂得多。幸运的是，大多数用户现在已无需去知道太深的理论，而只要了解之后在实 际应用时留心一下便可，知道它们的区别，这会节约很多宝贵时间。 SMPTE时间码格式较多，但各有其应用目的。 SMPTE 25 EBU

每秒25帧的播放速度，是EBU采用的标准。EBU是European Broadcasting Union的缩写。 采用该标准是因为欧洲电视系统(European Television Systems)使用的是每秒25帧标 准。

SMPTE 24 Film Sync

以每秒24帧的速度播放，通常用于电影工业。使用该标准是因为，每秒24帧播放正好能 被人从生理上接受，多了会增加成本，少了则导致图象不够顺畅。

SMPTE 30 Non-Drop

该标准适用于音频领域。因为在美国，电力系统采用60Hz标准，经研究，每秒30帧的速 度播放是最合理的。Non-Drop意为“无丢帧”，反之，Drop为“丢帧”。

对于大多数MIDI/AUDIO用户，这项标准是最为常用的。如果您要想通过MIDI音序软件来 控制音频软件或硬件的工作方式，这就涉及到同步信号传送和响应的问题。一般来说， 不得不去注意它们的SMPTE格式是否统一。况且，目前MIDI应用已不仅仅局限在音乐制 作方面。以MIDI信号控制灯光系统，音乐喷泉等等，也屡见不鲜。MIDI/音频/视频的同 步处理时，它们共同采用SMPTE 30

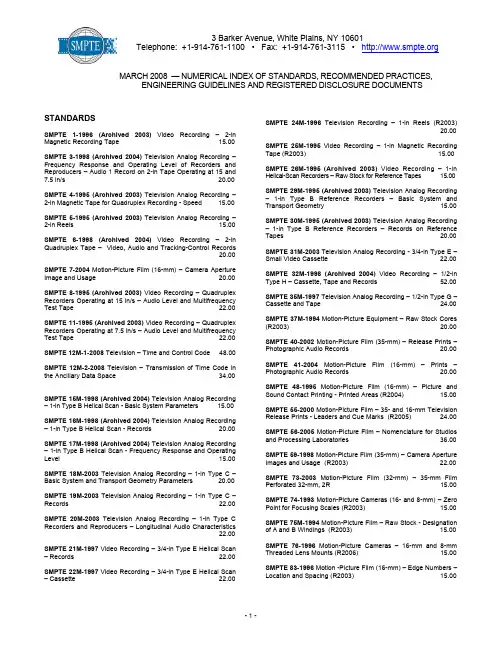

SMPTENumberIndex

SMPTENumberIndex

STANDARDS SMPTE 1-1996 (Archived 2003) Video Recording – 2-in Magnetic Recording Tape 15.00 SMPTE 3-1998 (Archived 2004) Television Analog Recording – Frequency Response and Operating Level of Recorders and Reproducers – Audio 1 Record on 2-in Tape Operating at 15 and 7.5 in/s 20.00 SMPTE 4-1995 (Archived 2003) Television Analog Recording – 2-in Magnetic Tape for Quadruplex Recording - Speed 15.00 SMPTE 5-1995 (Archived 2003) Television Analog Recording – 2-in Reels 15.00 SMPTE 6-1998 (Archived 2004) Video Recording – 2-in Quadruplex Tape – Video, Audio and Tracking-Control Records 20.00 SMPTE 7-2004 Motion-Picture Film (16-mm) – Camera Aperture Image and Usage 20.00 SMPTE 8-1995 (Archived 2003) Video Recording – Quadruplex Recorders Operating at 15 in/s – Audio Level and Multifrequency Test Tape 22.00 SMPTE 11-1995 (Archived 2003) Video Recording – Quadruplex Recorders Operating at 7.5 in/s – Audio Level and Multifrequency Test Tape 22.00 SMPTE 12M-1-2008 Television – Time and Control Code 48.00 SMPTE 12M-2-2008 Television – Transmission of Time Code in the Ancillary Data Space 34.00 SMPTE 15M-1998 (Archived 2004) Television Analog Recording – 1-in Type B Helical Scan - Basic System Parameters 15.00 SMPTE 16M-1998 (Archived 2004) Television Analog Recording – 1-in Type B Helical Scan - Records 20.00 SMPTE 17M-1998 (Archived 2004) Television Analog Recording – 1-in Type B Helical Scan - Frequency Response and Operating Level 15.00 SMPTE 18M-2003 Television Analog Recording – 1-in Type C – Basic System and Transport Geometry Parameters 20.00 SMPTE 19M-2003 Television Analog Recording – 1-in Type C – Records 22.00 SMPTE 20M-2003 Television Analog Recording – 1-in Type C Recorders and Reproducers – Longitudinal Audio Characteristics 22.00 SMPTE 21M-1997 Video Recording – 3/4-in Type E Helical Scan – Records 22.00 SMPTE 22M-1997 Video Recording – 3/4-in Type E Helical Scan – Cassette 22.00 SMPTE 24M-1996 Television Recording – 1-in Reels (R2003) 20.00 SMPTE 25M-1995 Video Recording – 1-in Magnetic Recording Tape (R2003) 15.00 SMPTE 26M-1995 (Archived 2003) Video Recording – 1-in Helical-Scan Recorders – Raw Stock for Reference Tapes 15.00 SMPTE 29M-1995 (Archived 2003) Television Analog Recording – 1-in Type B Reference Recorders – Basic System and Transport Geometry 15.00 SMPTE 30M-1995 (Archived 2003) Television Analog Recording – 1-in Type B Reference Recorders – Records on Reference Tapes 20.00 SMPTE 31M-2003 Television Analog Recording - 3/4-in Type E – Small Video Cassette 22.00 SMPTE 32M-1998 (Archived 2004) Video Recording – 1/2-in Type H – Cassette, Tape and Records 52.00 SMPTE 35M-1997 Television Analog Recording – 1/2-in Type G – Cassette and Tape 24.00 SMPTE 37M-1994 Motion-Picture Equipment – Raw Stock Cores (R2003) 20.00 SMPTE 40-2002 Motion-Picture Film (35-mm) – Release Prints – Photographic Audio Records 20.00 SMPTE 41-2004 Motion-Picture Film (16-mm) – Prints – Photographic Audio Records 20.00 SMPTE 48-1995 Motion-Picture Film (16-mm) – Picture and Sound Contact Printing - Printed Areas (R2004) 15.00 SMPTE 55-2000 Motion-Picture Film – 35- and 16-mm Television Release Prints - Leaders and Cue Marks (R2005) 24.00 SMPTE 56-2005 Motion-Picture Film – Nomenclature for Studios and Processing Laboratories 36.00 SMPTE 59-1998 Motion-Picture Film (35-mm) – Camera Aperture Images and Usage (R2003) 22.00 SMPTE 73-2003 Motion-Picture Film (32-mm) – 35-mm Film Perforated 32-mm, 2R 15.00 SMPTE 74-1993 Motion-Picture Cameras (16- and 8-mm) – Zero Point for Focusing Scales (R2003) 15.00 SMPTE 75M-1994 Motion-Picture Film – Raw Stock - Designation of A and B Windings (R2003) 15.00 SMPTE 76-1996 Motion-Picture Cameras – 16-mm and 8-mm Threaded Lens Mounts (R2006) 15.00 SMPTE 83-1996 Motion -Picture Film (16-mm) – Edge Numbers – Location and Spacing (R2003) 15.00 3 Barker Avenue, White Plains, NY 10601 Telephone: +1-914-761-1100 • Fax: +1-914-761-3115 • MARCH 2008 — NUMERICAL INDEX OF STANDARDS, RECOMMENDED PRACTICES, ENGINEERING GUIDELINES AND REGISTERED DISCLOSURE DOCUMENTS SMPTE 86-2005 Motion-Picture Film - Magnetic Audio Records - Two, Three, Four and Six Records on 35-mm and One Record on 17.5-mm Magnetic Film 20.00 SMPTE 87M-1996 (Archived 2005) Motion-Picture Film (16-mm) – 100-Mil Magnetic Striping 15.00 SMPTE 93-2005 Motion-Picture Film (35-mm) – Perforated BH 15.00 SMPTE 96M-2004 Television – 35- and 16-mm Motion-Picture Film – Scanned Image Area 24.00 SMPTE 97-2004 Motion-Picture Film (16-mm) – 200-Mil Edge Position – Magnetic Audio Record 15.00 SMPTE 101-2003 Motion-Picture Film (16-mm) – Perforated 2R-3000 – Magnetic Striping 15.00 SMPTE 102-2002 Motion-Picture Film (35-mm) – Perforated CS-1870 20.00 SMPTE 109-2003 Motion-Picture Film (16-mm) – Perforated 1R and 2R 20.00 SMPTE 111-2001 Motion-Picture Film (35-mm) – Prints Made on Continuous Contact Printers – Exposed Areas for Picture and Audio 20.00 SMPTE 112-2004 Motion-Picture Film (16-mm) – 100-Mil Magnetic Audio Record 15.00 SMPTE 117M-2001 Motion-Picture Film – Photographic Audio Record – Spectral Diffuse Density 15.00 SMPTE 119-2004 Motion-Picture Film (70-mm) – Perforated 65-mm, KS-1870 15.00 SMPTE 125M-1995 Television – Component Video Signal 4:2:2 – Bit-Parallel Digital Interface 34.00 SMPTE 127-2003 Motion-Picture Film (16-mm) – Magnetic-Photographic Audio Records – Magnetic Striping of Prints 15.00 SMPTE 137-2000 (Archived 2005) Motion-Picture Film (35-mm) – Release Prints – Four Magnetic Audio Records 15.00 SMPTE 139-2003 Motion-Picture Film (35-mm) – Perforated KS 20.00 SMPTE 143-1994 Motion-Picture Film (8-mm Type R) – Length of Film on Camera Spools - 25-Ft Capacity (R2003) 15.00 SMPTE 145-2004 Motion-Picture Film (65-mm) – Perforated KS 15.00 SMPTE 146M-2001 Motion-Picture Film – 16- and 8-mm Reversal Color Camera Films - Determination of Speed (R2006) 15.00 SMPTE 148-2002 Motion-Picture Film – 35- and 16-mm Prints for Television Transmission – Film Image Area for Review Room Viewing 15.00 SMPTE 149-2004 Motion-Picture Film (8-mm Type S) – Perforated 1R 15.00 SMPTE 151-2004 Motion-Picture Film (8-mm Type S) – 16-mm Film Perforated 8-mm Type S, (1-3) 15.00 SMPTE 152-2003 Motion-Picture Film (70-mm) – Projectable Image Area 15.00 SMPTE 153-2001 (Archived 2006) Motion-Picture Film (8-mm Type S) – 16-mm Film Perforated 8-mm Type S (1-4) – Printed Areas 15.00 SMPTE 154-2003 Motion-Picture Film (8-mm Type S) – Projectable Image Area and Projector Usage 20.00 SMPTE 157-1999 Motion-Picture Film (8-mm Type S) – Camera Aperture Image and Usage (R2004) 15.00 SMPTE 159.1-2001 Motion-Picture Film (8-mm Type S) – Model 1 Camera Cartridge – Cartridge-Camera Interface and Take-Up Core Drive (R2006) 20.00 SMPTE 159.2-2001 Motion-Picture Film (8-mm Type S) – Model 1 Camera Cartridge – Aperture, Profile, Film Position, Pressure Pad and Flatness (R2006) 22.00 SMPTE 160M-1995 Motion-Picture Equipment (8-mm Type S) –Projection Reels – 100- to 312-mm Diameter (R2003) 22.00 SMPTE 161-1998 (Archived 2003) Motion-Picture Film (8-mm Type S) – Magnetic Striping 15.00 SMPTE 162-1998 (Archived 2003) Motion-Picture Film (8-mm Type S) – 16-mm Film Perforated 8-mm Type S, (1-4) – Magnetic Striping 15.00 SMPTE 163-1998 (Archived 2003) Motion-Picture Film (8-mm Type S) – 35-mm Film Perforated 8-mm Type S, 5R – Magnetic Striping 15.00 SMPTE 164-2002 Motion-Picture Film (8-mm Type S) – Magnetic Audio Record – Position, Dimensions and Reproducing Speed 20.00 SMPTE 165-1999 (Archived 2004) Motion-Picture Film (35-mm) – Perforated 8-mm Type S, 5R (1-3-5-7-0) 20.00 SMPTE 166-2004 Motion-Picture Film (8-mm Type S) – Exposure Control and Stock Identification – Sound and Silent Camera Cartridge Notches 24.00 SMPTE 168-2001 Motion-Picture Film (16-mm) – Perforated 8-mm Type S, (1-4) (R2006) 20.00 SMPTE 169-2002 Motion-Picture Film (35-mm) – Perforated 8-mm Type S, 2R-1664 (1-0) 20.00 SMPTE 170M-2004 Television – Composite Analog Video Signal – NTSC for Studio Applications 36.00 SMPTE 171-2001 Motion-Picture Film (35-mm) – Perforated 16-mm, 3R (1-3-0) (R2006) 15.00 SMPTE 173-2004 Motion-Picture Equipment (8-mm Type R) – Double 8-mm Camera Spools – 100-Ft Capacity 22.00 SMPTE 174-1994 Motion-Picture Equipment (16-mm) – Camera Spools - 50- to 400-Ft Capacity (R2003) 20.00 SMPTE 176-1999 (Archived 2004) Motion-Picture Film (8-mm Type S) – 16-mm Film Perforated 2R-1667 (1-3) – Magnetic Striping 15.00 SMPTE 177-1995 (Archived 2003) Motion-Picture Film (35-mm) – Four-Track Magnetic Audio Release Prints – Magnetic Striping 20.00 SMPTE 179-1996 (Archived 2005) Motion-Picture Film (8-mm Type S) – 35-mm Film Perforated 2R (1-0) and 5R (1-3-5-7-0) – Printed Areas 20.00 SMPTE 181-2001 (Archived 2006) Motion-Picture Film (8-mm Type S) – 16-mm Film Perforated 8-mm Type S (1-3) – Printed Areas 20.00 SMPTE 183M-1996 Motion-Picture Film – Photographic Audio Level Test Films – Measurement of Photoelectric Output Factor (R2005) 20.00

基奇SMPTE274M标准的高清视频发生器设计与实现

基奇SMPTE274M标准的高清视频发生器设计与实现

第２Ｏ卷　Ｖｏ１．２０　第ｌ７期　Ｎｏ．１７　电子设计工程　Ｅｌｅｃｔｒｏｎｉｃ　Ｄｅｓｉｇｎ　Ｅｎｇｉｎｅｅｒｉｎｇ　２０１２年９月　Ｓｅｐ．２０１２　

基奇ＳＭＰＴＥ　２７４Ｍ标准的高清视频发生器设计与实现　

姜忠兵　

（重庆大学光电工程学院，重庆４０００３０）　

摘要：设计一种基于ＳＭＰＴＥ　２７４Ｍ标准的高清视频信号发生器。充分利用ＦＰＧＡ设计的灵活性，通过对ＳＭＰＴＥ　２７４Ｍ　

标准中的ＥＡＶ、ＳＡＶ、消隐数据、行场信号等进行控制，实现了１０８０Ｐ　６０ｆｐｓ高清视频信号发生器。仿真结果和实验表　明该视频信号发生器设计正确有效，并已在某视频处理系统中得到广泛应用。　

关键词：ＳＭＰＴＥ　２７４Ｍ；高清视频信号发生器；ＦＰＧＡ；ＳＡＶ　中图分类号：ＴＮ９４３　文献标识码：Ａ　文章编号：１６７４—６２３６（２０１２）１７—０１５０—０３　

Ｄｅｓｉｇｎ　ａｎｄ　ｉｍｐｌｅｍｅｎｔ　ｏｆ　ｈｉｇｈ－ｄｅｆｉｎｉｔｉｏｎ　ｖｉｄｅｏ　ｇｅｎｅｒａｔｏｒ　ｂａｓｅｄ　ｏｎ　ＳＭＰＴＥ　２７４Ｍ　

ＪＩＡＮＧ　Ｚｈｏｎｇ—ｂｉｎｇ　

（Ｃｏｌｌｅｇｅ　ｏｆ０ｐｔｏｅｌｅｃｔｒｏｎｉｃ　Ｅｎｇｉｎｅｅｒｉｎｇ，Ｃｈｏｎｇｑｉｎｇ　Ｕｎｉｖｅｒｓｉｔｙ，Ｃｈｏｎｇｑｉｎｇ４０００３０，Ｃｈｉｎａ）　

Ａｂｓｔｒａｃｔ：Ａ　ｈｉｇｈ—ｄｅｆｉｎｉｔｉｏｎ　ｖｉｄｅｏ　ｓｉｇｎａｌ　ｇｅｎｅｒａｔｏｒ　ｂａｓｅｄ　ｏｎ　ｔｈｅ　ＳＭＰＴＥ　２７４Ｍ　ｓｔａｎｄａｒｄ　ｉｓ　ｄｅｓｉｇｎｅｄ，ｗｈｉｃｈ　ｆｕｌｌ　ｕｓｅ　ｏｆ　ｔｈｅ　

ｆｌｅｘｉｂｉｌｉｔｙ　ｏｆ　ｔｈｅ　ＦＰＧＡ．Ｔｈｅ　ＨＤ　ｖｉｄｅｏ　ｓｉｇｎａｌ　ｇｅｎｅｒａｔｏｒ　ｉｓ　ｉｍｐｌｅｍｅｎｔｅｄ　ｗｈｉｃｈ　ｒｅｓｏｌｕｔｉｏｎ　ｉｓ　１０８０Ｐ　ａｔ　ｔｈｅ　ｆｒａｍｅ　ｒａｔｅ　６０　ｂｙ　ｃｏｎｔｒｏｌ　ｔｈｅ　ＥＡＶ，ＳＡＶ，ｂｌａｎｋｉｎｇ　ｄａｔａ，ｈｏｒｉｚｏｎｔａｌ　ａｎｄ　ｖｅｒｔｉｃａｌ　ｓｉｇｎａｌｓ　ｏｆ　ＳＭ　Ｅ　２７４Ｍ　ｓｔａｎｄａｒｄ．Ｔｈｅ　ｓｉｍｕｌａｔｉｏｎ　ａｎｄ　

SMPTE新标准必将推动沉浸声的普及

SMPTE新标准必将推动沉浸声的普及

龙源期刊网

SMPTE新标准必将推动沉浸声的普及

作者：彼得·鲁德

来源：《电影中国》2015年第04期

多年来。数字电影行业一直满足于仿效电影制作模拟时代所熟悉的元素，从帧率、色谱到基于声道的音频，但数字技术持续的推进开启了一系列可能性，其潜力甚巨而不可置之不理。电影沉浸声的出现便佐证了今日技术（特别是强大的数字信号处理技术）让片商和电影院不断完善观影体验成为现实。

电影沉浸声设计旨在重现观众现实生活的声场体验。在更多地方使用更多扬声器，沉浸声创造出更自然的声场，不仅从各个角度环绕观众，还可满足人耳接收反射声与头顶的声音，这是5.1与7.1声道系统望尘莫及的。

这个概念并不完全新颖；最突出的影院沉浸声系统——杜比全景声与巴可Auro11.1——已在遍布全球的1，000家影院放映厅内安装，并广泛被电影制片商、戏剧影院与观众所接受。影院商发现观众喜爱加强的音效体验，并乐意在安装了这门技术的影院里支付额外费用。音频效果以新的方式吸引观众，并支持更引人人胜的故事叙述：制片商欣赏沉浸声在表达艺术内涵时给予的更多的自由与创造力。

对于这一点，沉浸式音频的小瑕疵在于每个杰出的系统——杜比全景声、Auro11.1以及DTS MDA（多维音频）——都是专有的，而非使用行业标准。每种系统都能实现提供沉浸式音频的相同目标，不过每种实现手法都稍有不同。缺乏统一的用于交换沉浸声数据的可互操作文件格式，一直是制片商与影院的重要绊脚石。

制片方想避开格式之争，摆脱一部电影制作多个版本所导致的时间与成本，他们同时渴望保证无论在哪个放映厅，内容音效都能保持一致，且达到最佳状态。没有统一的可互操作标准，影院投资再大、再好的沉浸声系统也无法保证确实能够放映所有沉浸声电影。他们也无法确定能准确地在放映厅还音，无论他们使用何种品牌的音响设备。 龙源期刊网
