电工电子学考试题及答案答案1. 以下哪个元件是电流控制元件？A. 电阻；B. 电容；C. 电感；D. 变压器答案：C解析：电感元件是电流控制元件，其特性表现为对交流电信号的阻碍作用，随电流变化而变化。
2. 下列哪个公式表示交流电路中电压与电流的关系？A. U=IR；B. U=I/R；C. U=IωL；D. U=ωL/R答案：C解析：交流电路中电压与电流的关系可以用公式U=IωL表示，其中ω为角频率，L为电感元件的感抗。
3. 在交流电路中，下列哪个元件的阻抗随频率增加而增加？A. 电阻；B. 电容；C. 电感；D. 变压器答案：C解析：在交流电路中，电感的阻抗Z=ωL随频率增加而增加。
4. 下列哪个电路属于无源电路？A. 电阻电路；B. 电容电路；C. 电感电路；D. 变压器电路答案：A解析：无源电路是指不含电源的电路，电阻电路属于无源电路。
5. 下列哪个元件的功率消耗与电流的平方成正比？A. 电阻；B. 电容；C. 电感；D. 变压器答案：A解析：电阻元件的功率消耗P=I²R与电流的平方成正比。
二、填空题1. 交流电路中，电阻元件的阻抗是______，与频率无关。
答案：电阻解析：电阻元件的阻抗是电阻，与频率无关。
2. 交流电路中，电容元件的阻抗是______，与频率成反比。
答案：容抗解析：电容元件的阻抗是容抗，与频率成反比。
3. 交流电路中，电感元件的阻抗是______，与频率成正比。
答案：感抗解析：电感元件的阻抗是感抗，与频率成正比。
4. 交流电路中，功率因数φ是______与______的余弦值。
答案：电压；电流解析：功率因数φ是电压与电流的余弦值。
5. 交流电路中，有功功率P是______与______的乘积。
答案：电流；电压的有效值解析：有功功率P是电流与电压的有效值的乘积。
三、判断题1. 电阻元件的功率消耗与电流的平方成正比。
（）答案：正确解析：电阻元件的功率消耗P=I²R与电流的平方成正比。
一、填空题1．任何一个完整的电路都必须由（电源）、（负载）、（连接部分）三个基本部分组成，电路的作用是对电能进行（传输）和（转换），对电信号进行（传递）和（处理），电源或信号源产生的电压和电流称为（激励），相应在电路元件上产生的电压和电流称为（响应）。
2．在电路分析中规定（正电荷）的运动方向为电流的实际方向。
在直流电路中，电源的工作状态有3种，分别为（有载）、（开路）和（短路）。
3．在正弦交流电路中，（频率（周期））、（幅值）和（初相位）称为正弦量的三要素。
（电感）元件和（电容）元件称为动态元件，感抗与（频率）成正比，容抗与（频率）成反比。
4．在RLC 串联电路中，在进行正弦量的相量计算时常用到3个三角形，它们分别是（阻抗）三角形、（电压）三角形和（功率）三角形。
如果已知RLC 串联电路的电流有效值为5A ，电阻为30Ω，感抗为40Ω，容抗为80Ω，则电路复阻抗的模为（50欧姆），电路为（容性）性电路，电路的有功功率为（750W ），无功功率为（-1000Var ）。
5．在RLC 串联电路中，发生谐振的条件是（CLX X ），此时电路中的（阻抗）达到最小，（电流）达到最大，如果设R = 1 Ω，L = 10–3H ，C = 10–5F ，则电路的谐振角频率为（104rad/s ），电路的品质因素Q 为（10 ），如果在电路加上10 V 的电压源，此时电感和电容二端的电压分别为（j100V ）和（-j100V ），因此串联谐振又称为（电压）谐振。
6．在三相交流电路中，负载为星形连接时，线电压与相电压的关系是（P lU U 3），线电流和相电流的关系是（p lI I ），线电压和相电压的相位关系是（线电压超前相电压30）。
负载为三角形连接时，线电压和相电压的关系是（p lU U ），线电流和相电流的关系是（p lI I 3），线电流和相电流的相位关系是（线电流滞后相电流30）。
7．在交流铁心线圈电路中，电路会产生功率损耗，除了（铜损）之外还有（铁损），主要由（磁滞）损耗和（涡流）损耗组成。
电工电子学考试题及答案一、选择题（每题1分，共20分）1. 电阻是指材料对电流的阻碍程度。
下列哪种材料电阻最小？A. 铜B. 铁C. 木材D. 高分子材料2. 以下哪个元件可用于将交流电转换为直流电？A. 电容器B. 二极管C. 变压器D. 三极管3. 电流的单位是：A. 欧姆B. 安培C. 瓦D. 伏特4. 在电阻中，功率的计算公式是：A. P = U * IB. P = I / UC. P = U / ID. P = U + I5. 下列哪个元件可用于放大电流信号？A. 二极管B. 变压器C. 三极管D. 电容器6. 以下哪个器件常用于控制电流的流动方向？A. 电容器B. 电阻器C. 二极管D. 三极管7. 对于串联电路，下列哪个陈述是正确的？A. 电压总和等于电流总和B. 电阻总和等于电流总和C. 电阻总和等于电压总和D. 电流总和等于电压总和8. 以下哪个元件可用于将直流电转换为交流电？A. 电容器B. 二极管C. 变压器D. 三极管9. 下列哪个元件常用于控制电流的大小？A. 电容器B. 电阻器C. 二极管D. 三极管10. 对于并联电路，下列哪个陈述是正确的？A. 电压总和等于电流总和B. 电阻总和等于电流总和C. 电阻总和等于电压总和D. 电流总和等于电压总和11. 在直流电路中，电流的流动方向是：A. 从正极到负极B. 从负极到正极C. 双向流动D. 无法确定12. 下列哪个器件常用于放大电压信号？A. 二极管B. 变压器C. 三极管D. 电容器13. 在电阻中，电流的计算公式是：A. I = U * RB. I = R / UC. I = U / RD. I = U + R14. 阻抗是指电路对交流电流的阻碍程度。
下列哪个元件对交流电流阻力最小？A. 电感器C. 电容器D. 没有区别15. 下列哪个元件常用于控制电压的大小？A. 电容器B. 电阻器C. 二极管D. 三极管16. 以下哪种材料是半导体？A. 铜B. 铁C. 硅D. 铝17. 电压是指电路中的电势差，其单位是：A. 安培B. 瓦特C. 伏特18. 以下哪种材料是绝缘体？A. 铜B. 铁C. 铝D. 玻璃19. 电感是指材料储存电磁能量的能力。
电工电子学试题及答案文库第一章：电路基础1.1 电路基本概念电路的定义是指由电源、电阻、电容、电感等元件组成的路径，其中电源为电路提供电能，电阻、电容、电感等元件用于调节电路的电流和电压。
电路的连接方式可以分为串联和并联。
1.2 电路定律欧姆定律：在一个电路中，电流与电压之间存在简单的线性关系。
即 I = U/R，其中 I 表示电流，U 表示电压，R 表示电阻。
基尔霍夫定律：基尔霍夫定律包括基尔霍夫电压定律和基尔霍夫电流定律。
基尔霍夫电压定律指出，在闭合电路中，各个电压源和电阻之间的电压代数和为零。
基尔霍夫电流定律指出，在电路中，进入一个节点的电流与离开该节点的电流之和相等。
1.3 电路分析方法常用的电路分析方法有基尔霍夫定律、网格法、节点电流法和等效电路法等。
通过这些方法可以分析电路中的电流、电压和功率等参数。
第二章：电子元件与器件2.1 电阻电阻是用来限制电流流动的元件，单位为欧姆（Ω）。
电阻的值可以通过颜色环标识法进行识别，同时还可以根据电阻的材料、功率和精度等进行分类。
2.2 电容电容是一种可以储存电荷的元件，单位为法拉（F）。
电容的值可以通过标识法进行识别，同时还可以根据电容的类型和工作电压等进行分类。
2.3 电感电感是一种可以储存磁能的元件，单位为亨利（H）。
电感的值可以通过标识法进行识别，同时还可以根据电感的类型和工作电流等进行分类。
2.4 半导体元件半导体元件包括二极管、三极管、场效应管等。
它们具有导电能力介于导体和绝缘体之间的特性。
半导体元件的特性和应用非常广泛。
第三章：电工电子设备与系统3.1 电源供电系统电源供电系统用于为电路或设备提供稳定的电源。
常见的电源包括直流电源和交流电源。
电源供电系统还包括电源变换器、电源管理芯片等辅助设备。
3.2 控制系统控制系统用于控制电路或设备的运行状态。
常见的控制系统包括开关控制电路、逻辑控制电路、模拟控制电路等。
控制系统一般由控制器、执行器和传感器组成。
一、是非判断（对的在括号内打“√”，错的打“×”）
1. 实际电压源外接负载，当负载开路时，该电压源内部有电流有功率损耗。
（×）
当负载开路时，理论上电压源内部不会有电流流过，因此不会有功率损耗。
2. 在电感性负载两端并联一合适大小的电容，可以提高功率因数减小线路的损耗。
（√）
通过并联电容，可以补偿电感负载的无功功率，从而提高功率因数，减少线路损耗。
3．电流的正方向就是电流的实际方向。
（×）
电流的正方向是人为规定的，可能与电流的实际方向相同，也可能相反。
4. 电压的极性（方向）是从高电位指向低电位。
（√）
电压的方向总是从高电位指向低电位。
5. 稳压二极管的稳压区是反向击穿区。
（√）
稳压二极管在反向击穿区工作时，其电压变化范围很小，因此可以用于稳压。
6. 晶体三极管和场效晶体管均为电流控制型器件。
（×）
晶体三极管是电流控制型器件，而场效晶体管是电压控制型器件。
1．右图所示电路中，输出功率的是
A．电压源 B．电流源C．电压源和电流源D．不能确定。

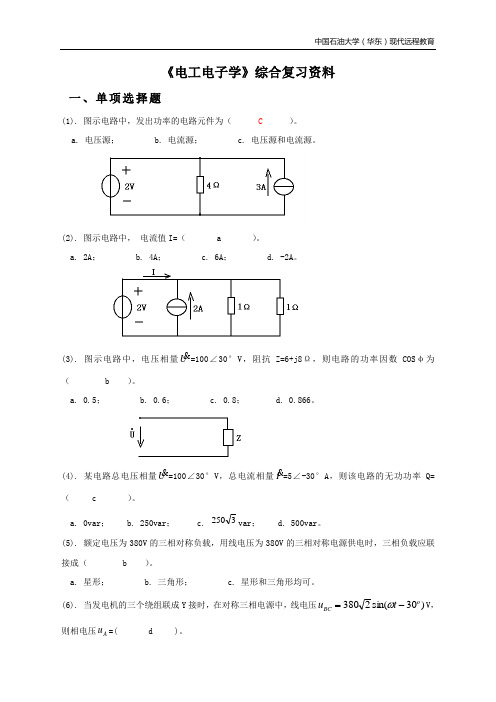

《电工电子学》综合复习资料一、单项选择题(1). 图示电路中，发出功率的电路元件为（ C ）。
a. 电压源； b. 电流源； c. 电压源和电流源。
(2). 图示电路中， 电流值I=（ a ）。
a. 2A ；b. 4A ；c. 6A ；d. -2A 。
(3). 图示电路中，电压相量U=100∠30°V ，阻抗Z=6+j8Ω，则电路的功率因数COS φ为（ b ）。
a. 0.5；b. 0.6；c. 0.8；d. 0.866。
(4). 某电路总电压相量U=100∠30°V ，总电流相量I =5∠-30°A ，则该电路的无功功率Q=（ c ）。
a. 0var ；b. 250var ；c. 3250var ；d. 500var 。
(5). 额定电压为380V 的三相对称负载，用线电压为380V 的三相对称电源供电时，三相负载应联接成（ b ）。
a. 星形；b. 三角形；c. 星形和三角形均可。
(6). 当发电机的三个绕组联成Y 接时，在对称三相电源中，线电压)30sin(2380o BC t u -=ωV ，则相电压A u =( d )。
a. () 90sin 2220+t ωV ；b. ()30sin 2220-t ωV ； C.() 120sin 2220+t ωV ； d. ()60sin 2220+t ωV 。
(7). 图示电路中，三相对称电源线电压为380V ，三相对称负载Z=6+j8Ω，则电路中A 相线电流大小IA=（ a ）。
a. 338A ；b. 38A ；c. 322A ；d. 22A 。
(8). 图示电路中，开关S 在位置”1”时的时间常数为τ1，在位置”2”时的时间常数为τ2，则τ1与τ2的关系为( b )。
a.τ1=τ2；b.τ1=τ2/2；c.τ1=2τ2。
(9). 图示电路中，E=40V ，R=50K Ω，C=100μF ，t=0时刻开关S 闭合，且0)0(=-c u V 。
电工电子复习题直流电路1、电路有 短路、断路、通路 三种状态。
2、电压与电流的参考方向一致称 关联 参考方向。
在关联参考方向下，P=UI>0，元件 吸收 功率；P=UI<0，元件 发出 功率。
3、叠加定理适用于 线性 电路，可以叠加的参数是 电流、电压 ，不能叠加的参数是 功率 。
使用叠加定理时，不作用的电压源应视作 短路 ，不作用的电流源视作 开路 。
交流电路)sin(ψω+=t I i m Tf ππω22== 1、正弦交流电的三要素是 幅值、频率、相位 。
2、已知交流电流i=10sin(314t+700)A,则其幅值为 10 ，有效值为 50HZ ，相位为 070t 314+ ，初相为 070 ，相量表示为3、)sin( ),sin(i m u m t I i t U u ϕωϕω+=+=，,0>-i u ϕϕ表示电压u 超前 电流i ；0<-i u ϕϕ表示电压u 滞后 电流i ；,0=-i u ϕϕ表示电压u 与电流i 同相 ；,900=-i u ϕϕ表示电压u 与电流i 正交 ；,1800=-i u ϕϕ表示电压u 与电流i 反相 。
4、RLC 串联电路中，C L X X >说明电路呈 感性 ；C L X X <说明电路呈 容性 ；C L X X =说明电路呈 阻性 。
5、交流电路的功率因数是 ϕcos ，提高功率因素的意义 提高设备的利用率；降低线路损耗和电压损失 。
、6、三相交流电源的特点 大小相等、频率相同、相位互差120度 ；三相电压的总和为0。
7、三相电源Y ，线电压的相位比相电压的相位 超前30度 。
三相电源△连接相电压线电压的大小关系： 相等 ，线电压的相位与相电压的相位 相同 。
9、三相负载Y 连接时，相电流与线电流的大小关系 相等 。
10、负载平衡时，三相四线制电路中中线电流为 0 。
11、三相四线制电路的中线的作用是 平衡电压 ，因此不能串接熔断器或安装开关。
电子电工复习题一、填空题：1、电路中的各参数如图所示，则 5 ， 20 ， -25=ab U V =bc U V =ca U 。
V 2、判断下图中的各个元件是起电源作用还是负载作用，其中理想电压源是起 负载作用，理想电流源是起电源作用。
第一题第二题3、一个电热器的额定电压值为220，其额定功率为1000，如将它接到V W 110的电源上，则取用的功率为 250 。
V W 4、输出波形发生非线性失真的可能原因为：（1）静态工作点选择不合适 ，（2）信号过大 。
5、在如图所示电路中， 4 ， 0 ， -2 。
=A V V B =V V C =V V 6、下图中的无源二端网络的等效电阻 6 Ω。
=ab R第七题 第八题7、当晶体管工作在放大区时，各极电位的关系为：NPN 型的 > > 。
C V B V E V 8、把交流电变为直流电包括的四个环节是变压 ， 整流 ， 滤波 ， 稳压 。
9、晶体管用微变等效电路来代替的条件为：（1） 工作于线性区 ，（2）信号较小 。
10、在下图中，，，则 -10 。
（2分）1=-6V U 2=4V U =ab U V11、分别用有效值向量式和幅值向量式表示正弦量，90)u t ω-U ⋅=∠或 ，10090-0-9010j em U ⋅12、PN 结具有单向导电性，即当它加正向电压时，结处于 导通 状态；当它加反向电压时，PN 结处于 截止 状态。
13、通常希望放大电路的输入电阻越 高 越好，输出电阻越 低 越好。
14、已知图示电路中的U s1,U s2和I 均为正值，则提供功率的电源是 U s1 。
U=15、星形连接的三相交流电路中相、线电压有效值的关系应满足，相、L P=I I线电流有效值的关系应满足。
L P16、电路由电源、负载和中间环节三部分组成。
17、半导体是一种其导电能力介于导体与绝缘体之间的物质。
18、半导体分为本征半导体和PN 型半导体。
19、本征半导体和杂质半导体中都存在本征激发现象，产生自由电子，在外电场作用下可定向运动而形成微小的电流（在常温下）。
电工电子学考试题及答案答案电工电子学考试题及答案1. 什么是电流？它的单位是什么？答：电流是电荷在单位时间内通过导体截面的数量。
其单位是安培（A）。
2. 什么是电压？它的单位是什么？答：电压是电场力对单位电荷所做的功。
其单位是伏特（V）。
3. 什么是电阻？它的单位是什么？答：电阻是导体对电流流动的阻碍程度。
其单位是欧姆（Ω）。
4. 请解释欧姆定律。
答：欧姆定律指出，电流通过一个导体的大小与电压成正比，与电阻成反比。
即I=V/R，其中I为电流，V为电压，R为电阻。
5. 什么是串联电路？什么是并联电路？答：串联电路是指电流只有一个通路，通过电阻后再回到电源的电路。
并联电路是指电流可以分流，通过多个电阻后再回到电源的电路。
6. 请解释电功率的概念。
答：电功率表示电能转化速率，即单位时间内消耗或产生的电能。
其单位是瓦特（W）。
7. 请解释直流电和交流电的区别。
答：直流电是指电流方向始终保持不变的电流。
交流电是指电流方向周期性地改变的电流。
8. 请解释电感和电容的概念。
答：电感是指导体中存储电能的能力，其单位是亨利（H）。
电容是指导体中储存电荷的能力，其单位是法拉（F）。
9. 请解释半导体的特性。
答：半导体是介于导体和绝缘体之间的材料。
它的电导率介于导体和绝缘体之间，可以通过控制加入杂质来改变其导电性。
10. 请解释二极管的工作原理。
答：二极管由一个p型半导体和一个n型半导体组成。
当正向偏置时，p型半导体的空穴和n型半导体的电子结合，电流通过；当反向偏置时，空穴和电子被阻止，电流不通过。
11. 请解释晶体管的工作原理。
答：晶体管由三个区域组成：发射区、基区和集电区。
当基区的电流增加时，会控制集电区的电流。
晶体管可以作为放大器、开关和逻辑门等电子设备的基本元件。
电工电子学考试题目及答案1. 题目：什么是电路？请简要说明电路的基本组成部分。
电路是由电流在导体中流动而形成的路径。
电路的基本组成部分包括电源、导线和负载。
电源提供电流，导线传输电流，负载将电能转化为其他形式的能量。
2. 题目：什么是直流电路和交流电路？它们有何区别？直流电路是电流方向保持不变的电路。
电流从正极流向负极。
交流电路是电流方向周期性变化的电路。
正负电荷在导线中来回摆动。
区别在于电流方向和性质。
3. 题目：什么是欧姆定律？请写出欧姆定律的公式。
欧姆定律是描述电压、电流和电阻之间关系的定律。
欧姆定律的公式为V = IR，其中V代表电压（单位为伏特），I代表电流（单位为安培），R代表电阻（单位为欧姆）。
4. 题目：请简要介绍一下串联电路和并联电路。
串联电路是将电器依次连接，电流只有一条路径可走。
并联电路是将电器同时连接，电流可以分流通过不同的路径。
5. 题目：什么是电阻？电阻对电流有何影响？电阻是电流流过导体时产生的阻碍电流流动的现象。
电阻对电流有影响，电阻越大，通过电阻的电流越小；电阻越小，通过电阻的电流越大。
6. 题目：请简要介绍一下电容器和电感器。
电容器是一种储存电能的元件，由两个导体板和介质组成。
电容器可以储存电荷并产生电场。
电感器是一种储存电能的元件，由线圈组成。
电感器可以储存磁场并产生电动势。
7. 题目：什么是半导体？请简要介绍一下半导体材料。
半导体是介于导体和绝缘体之间的材料。
它具有介于导体和绝缘体之间的电导率。
常见的半导体材料有硅和锗。
半导体材料在现代电子技术中起着重要的作用。
8. 题目：请简要介绍一下晶体管。
晶体管是一种半导体器件，用于放大和控制电流。
它由三层不同导电性的半导体材料构成，分别是发射区、基区和集电区。
晶体管在电子设备中被广泛应用。
9. 题目：什么是数字电路和模拟电路？它们有何区别？数字电路是处理离散信号（0和1）的电路。
模拟电路是处理连续信号的电路。
区别在于信号类型和处理方式。
《电工电子学》复习题一、选择题1. 某正弦电压有效值为380V ，频率为50Hz ，计时始数值等于380V ，其瞬时值表达式为（ ）A 、t u 314sin 380=V ；B 、)45314sin(537︒+=t u V ；C 、)90314sin(380︒+=t u V 。
2. 一个输出电压几乎不变的设备有载运行，当负载增大时，是指（ ）A 、负载电阻增大；B 、负载电阻减小；C 、电源输出的电流增大。
3、 在共集电极放大电路中，输出电压与输入电压的关系是（ ）A 、相位相同，幅度增大；B 、相位相反，幅度增大；C 、相位相同，幅度相似。
4、电压放大电路首先需要考虑的技术指标是（ ）。
A 、放大电路的电压增益；B 、不失真问题；C 、管子的工作效率。
5. 集成运放工作在线性放大区，由理想工作条件得出两个重要规律是（ ）。
A 、U ＋＝U －＝0，i ＋＝i －；B 、U ＋＝U －＝0，i ＋＝i －＝0；C 、U ＋＝U －，i ＋＝i －＝0；D 、U ＋＝U －＝0，i ＋≠i －。
6．分析集成运放的非线性应用电路时，不能使用的概念是（ ）。
A 、虚地；B 、虚短；C 、虚断。
7. PN 结加正向电压时，其正向电流是（ ）。
A 、多子扩散而成；B 、少子扩散而成；C 、少子漂移而成；D 、多子漂移而成。
8. 三极管组成的放大电路在工作时，测得三极管上各电极对地直流电位分别为V E ＝2.1V ，V B ＝2.8V ，V C ＝4.4V ，则此三极管已处于（ ）。
A 、放大区；B 、饱和区；C 、截止区；D 、击穿区。
9. 测 得 电 路 中 工 作 在 放 大 区 的 某 晶 体 管 三 个 极 的 电 位 分 别 为 0V 、0.7V 和 4.7V ， 则 该 管 为 （ ）。
A 、NPN 型锗管B 、PNP 型锗管C 、NPN 型硅管D 、PNP 型硅管10. 电路如图1所示，二极管为理想元件，ui=6sint V ，U=3V ，当t=2瞬间， 输出电压uO 等于 （ ）。
A 、 0 VB 、 6 VC 、 3 VD 、2V图1 图211. 电路如图2所示，其电压放大倍数等于 ( )。
A 、1B 、2C 、零D 、312. 计数器如图所示，原状态为“11”，送一个C 脉冲后的新状态为（ ）。
A 、“10”B 、“00”C 、“01”D 、“11”13. 某电阻元件的额定数据为“1K Ω、2.5W ”，正常使用时允许流过的最大电流为（ ）A 、50mA ；B 、2.5mA ；C 、250mAD 、500mA14. 已知)90314sin(101︒+=t i A ，210sin(62830)i t =+︒A ，则（ ）A 、i1超前i260°；B 、i1滞后i260°；C 、相位差无法判断。
15. 电容元件的正弦交流电路中，电压有效值不变，频率增大时，电路中电流将（ ）A 、增大；B 、减小；C 、不变。
16. 正弦交流电路的视在功率是表征该电路的（ ）A 、电压有效值与电流有效值乘积；B 、平均功率；C 、瞬时功率最大值。
17. 用万用表R ×1K 的电阻挡检测某一个二极管时，发现其正、反电阻均约等于1K Ω,这说明该二极管是属于（ ）。
A 、短路状态；B 、完好状态；C 、极性搞错；D 、断路状态。
18. 测得某电路板上晶体三极管3个电极对地的直流电位分别为VE ＝3V ，VB ＝3.7V ，VC ＝3.3V ，则该管工作在（ ）。
A 、放大区；B 、饱和区；C 、截止区；D 、击穿区。
19. 数字电路中机器识别和常用的数制是（ ）。
A 、二进制B 、八进制C 、十进制D 、十六进制20. 一个两输入端的门电路，当输入为1和0时，输出不是1的门是（ ）。
A、与非门B、或门C、或非门D、异或门21. 当元件两端电压与通过元件的电流取关联参考方向时，即为假设该元件（）功率。
A、吸收；B、发出C、不定。
22. 一个电热器，接在10V的直流电源上，产生的功率为P。
把它改接在正弦交流电源上，使其产生的功率为P/2，则正弦交流电源电压的最大值为（）A、7.07V；B、5V；C、14V；D、10V。
23. 提高供电电路的功率因数，下列说法正确的是（）A、减少了用电设备中无用的无功功率；B、减少了用电设备的有功功率，提高了电源设备的容量；C、可以节省电能；D、可提高电源设备的利用率并减小输电线路中的功率损耗。
24. 用万用表直流电压挡测得晶体管三个管脚的对地电压分别是V1＝2V，V2＝6V，V3＝2.7V，由此可判断该晶体管的管型和三个管脚依次为（）。
A、PNP管，CBE；B、NPN管，ECB；C、NPN管，CBE；D、PNP管，EBC。
25. 用万用表R×1K的电阻挡检测某一个二极管时，发现其正、反电阻均约等于1KΩ,这说明该二极管是属于（）。
A、短路状态；B、完好状态；C、极性搞错；D、断路状态。
26、基极电流i的数值较大时，易引起静态工作点Q接近（）。
BA、截止区；B、饱和区；C、死区。
27 、射极输出器是典型的（）放大器。
A、电流串联负反馈；B、电压并联负反馈；C、电压串联负反馈。
28. 为使电路输入电阻高、输出电阻低，应引入（）。
A、电压串联负反馈；B、电压并联负反馈；C、电流串联负反馈； D电流并联负反馈。
29. 在由运放组成的电路中，运放工作在非线性状态的电路是（）。
A、反相放大器；B、差值放大器；C、有源滤波器；D、电压比较器。
30. 在由运放组成的电路中，运放工作在非线性状态的电路是（ ）。
A 、反相放大器；B 、差值放大器；C 、有源滤波器；D 、电压比较器。
31. 集成运放工作在线性放大区，由理想工作条件得出两个重要规律是（ ）。
A 、U ＋＝U －＝0，i ＋＝i －；B 、U ＋＝U －＝0，i ＋＝i －＝0；C 、U ＋＝U －，i ＋＝i －＝0；D 、U ＋＝U －＝0，i ＋≠i －。
32. 电路如图1所示，二极管为理想元件，ui=6sint V ，U=3V ，当t=2瞬间， 输出电压uO 等于（ ）。
B 、 0 V B 、 6 VC 、 3 VD 、2V图1 图233.电路如图2所示，其电压放大倍数等于 ( )。
A 、1B 、2C 、零D 、3 34.计数器如下图所示，原状态为“11”，送一个C 脉冲后的新状态为（ ）。
B 、“10” B 、“00”C 、“01”D 、“11”35.某电阻元件的额定数据为“1K Ω、2.5W ”，正常使用时允许流过的最大电流为（ ）A 、50mA ；B 、2.5mA ；C 、250mAD 、500mA36.已知)90314sin(101︒+=t i A ，210sin(62830)i t =+︒A ，则（ ）A 、i1超前i260°；B 、i1滞后i260°；C 、相位差无法判断。
37.. 电容元件的正弦交流电路中，电压有效值不变，频率增大时，电路中电流将（）A、增大；B、减小；C、不变。
38. 正弦交流电路的视在功率是表征该电路的（）A、电压有效值与电流有效值乘积；B、平均功率；C、瞬时功率最大值。
39. 数字电路中机器识别和常用的数制是（）。
A、二进制B、八进制C、十进制D、十六进制40. 一个两输入端的门电路，当输入为1和0时，输出不是1的门是（）。
A、与非门B、或门C、或非门D、异或门二、填空题1. 任何一个完整的电路都必须有、和中间环节 3个基本部分组成。
具有单一电磁特性的电路元件称为电路元件，由它们组成的电路称为。
电路的作用是对电能进行、和；对电信号进行、和。
2. 电阻元件上任一瞬间的电压电流关系可表示为；电感元件上任一瞬间的电。
由上述三个关系式可得，元件为即时元件；和元件为动态元件。
3.放大器输出波形的正半周削顶了，则放大器产生的失真是失真，为消除这种失真，应将静态工作点。
4.放大电路有两种工作状态，当u i＝0时电路的状态称为态，有交流信号u i输入时，放大电路的工作状态称为态。
在态情况下，晶体管各极电压、电流均包含态分量和态分量。
放大器的输入电阻越，就越能从前级信号源获得较大的电信号；输出电阻越，放大器带负载能力就越强。
5. 本征半导体掺入微量的三价元素形成的是型半导体，其多子为。
6. 某晶体三极管三个电极的电位分别是：V1＝2V，V2＝1.7V，V3＝－2.5V，可判断该三极管管脚“1”为极，管脚“2”为极，管脚“3”为极，且属于材料型三极管。
7. 表征正弦交流电振荡幅度的量是它的；表征正弦交流电随时间变化快慢程度的量是；表征正弦交流电起始位置时的量称为它的。
三者称为正弦量的。
8. 反映实际电路器件耗能电磁特性的理想电路元件是元件；反映实际电路器件储存磁场能量特性的理想电路元件是元件；反映实际电路器件储存电场能量特性的理想电路元件是元件，它们都是无源元件。
9. 放大器输出波形的正半周削顶了，则放大器产生的失真是失真，为消除这种失真，应将静态工作点。
10. 一个NPN三极管发射结和集电结都处于正偏，则此三极管处于状态；其发射结和集电结都处于反偏时，此三极管处于状态；当发射结正偏、集电结反偏时，三极管为状态。
11. 物质按导电能力强弱可分为、和。
12. 理想运算放大器工作在线性区时有两个重要特点是和。
13. 将放大器输出信号的全部或部分通过某种方式回送到输入端，这部分信号叫做反馈信号。
使放大器净输入信号减小，放大倍数也减小的反馈，称为反馈；使放大器净输入信号增加，放大倍数也增加的反馈，称为反馈。
放大电路中常用的负反馈类型有负反馈、负反馈、负反馈和负反馈。
14. 某晶体三极管三个电极的电位分别是：V1＝2V，V2＝1.7V，V3＝－2.5V，可判断该三极管管脚“1”为极，管脚“2”为极，管脚“3”为极，且属于锗材料型三极管。
三、判断题1. 正弦量的三要素是指最大值、角频率和相位。
（）2. 电感元件的正弦交流电路中，消耗的有功功率等于零。
（）3. 用万用表测试晶体管好坏时，应选择欧姆档中比较大的量程。
（）4. PNP管放大电路中，U CC的极性为负，说明发射结反偏，集电结正偏。
（）5、设置静态工作点的目的是让交流信号叠加在直流量上全部通过放大器。
（）6、晶体管的电流放大倍数通常等于放大电路的电压放大倍数。
（）7．“虚地”是指该点与“地”点相接后，具有“地”点的电位。
（）8、集成运放不但能处理交流信号，也能处理直流信号。
（）9、集成运放在开环状态下，输入与输出之间存在线性关系。
（）10、绝缘体两端的电压无论再高，都不可能通过电流。
（）11. 理想电流源输出恒定的电流，其输出端电压由内电阻决定。
（）12. 二极管两端加上正向电压就一定会导通。
