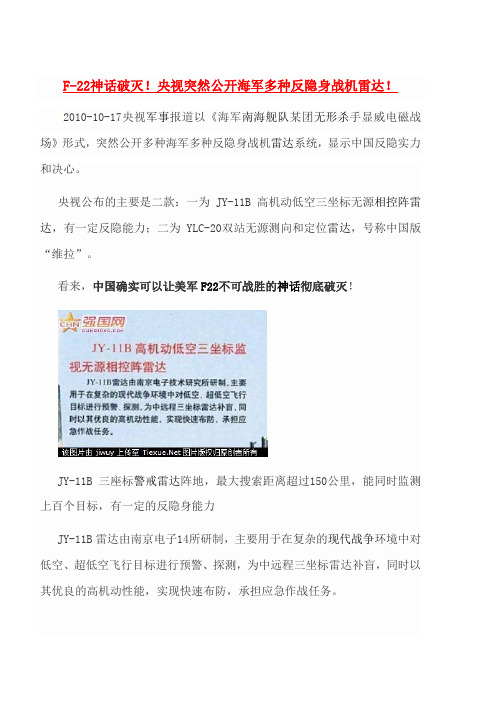

F-22神话破灭！央视突然公开海军多种反隐身战机雷达！2010-10-17央视军事报道以《海军南海舰队某团无形杀手显威电磁战场》形式，突然公开多种海军多种反隐身战机雷达系统，显示中国反隐实力和决心。

央视公布的主要是二款：一为JY-11B高机动低空三坐标无源相控阵雷达，有一定反隐能力；二为YLC-20双站无源测向和定位雷达，号称中国版“维拉”。

看来，中国确实可以让美军F22不可战胜的神话彻底破灭！JY-11B三座标警戒雷达阵地，最大搜索距离超过150公里，能同时监测上百个目标，有一定的反隐身能力JY-11B雷达由南京电子14所研制，主要用于在复杂的现代战争环境中对低空、超低空飞行目标进行预警、探测，为中远程三坐标雷达补盲，同时以其优良的高机动性能，实现快速布防，承担应急作战任务。

YLC-20双站无源测向和定位雷达YLC-20雷达是利用测向和时差定位技术进行目标检测，定位和识别的无源雷达。

其主要作战对象包括：A）含有源雷达的空中目标，包括战斗机，空中预警机，无人机等；B）含有源雷达的地面目标，包括地基预警雷达，地基防空雷达，地面火控雷达等；C）含有源雷达的各种舰船；D）具有信号辐射的其他通讯设备隐蔽性好：由于系统采用无源体制，自身不对外辐射电磁波，不易被敌方侦察。

具有抗ARM（反辐射导弹）能力。

探测距离远：系统利用对流层散射特性，具有超视距监视的能力。

抗干扰能力强：系统可以在复杂电子环境下工作。

机动性好：系统采用车载运输方式，运用液压自动调平，自动寻北，天线电动升降等技术，可在1小时内完成系统架撤，实现快速转移。

工作频带宽：系统采用分频段天馈系统和分频段接收机满足频率范围为0。

38-12GHZ的要求。

信号适应能力强：系统探测非合作信号，能适应各种信号形式，包括各种雷达信号，通讯信号，干扰信号等。

定位精度高：采用高精度的测量技术及通讯传输技术，实现了目标的精确定位。

具有目标识别能力：在获得目标位置信息的同时，可得到目标载频，信号形式等情报信息，通过自身数据库实现对辐射源及辐射源平台的识别。

美军雷达命名标准按老美军用标准MIL-STD-196D规定，其军用电子设备〔包括雷达〕根据联合电子类型命名系统〔JETDS〕。

名称由字母AN〔陆军-海军联合命名系统〕,一条斜线和另外三个字母组成。

三个字母表示设备安装位置，设备类型和设备用途。

比方AN/SPS-49表示舰载警戒雷达。

数字49标识特定装备，并且表示该设备时JETDS规定的SPS类的第49种。

经过一次修改就在原型后附加一个字母如ABC，名称后加破折号，T和数字表示丫是用来训练的。

名称后的括号内V表示丫是可变系统，就是通过增加或减少设备来完成不同功能的系统。

处于试验和研制中的系统有时在紧随正式名称后的括弧内用特殊标志来表示，他们用来指明研究单位。

比方XB表示海军研究实验室，XW表示罗姆航空开展中心。

下面就把AN/***后面的三个字母的意思祥加说明。

JETDS设备符号安装位置〔第一个字母〕A 机载B 水下移动式，潜艇D 无人驾驶运载工具F 地面固定G 地面通用K 水陆两用M 地面移动式P 便携式S 水面舰艇T 地面可运输式U 通用V 地面车载W 水面或水下Z 有人和无人驾驶空中运输工具设备类型〔第二个字母〕A 不可见光，热辐射设备C 载波设备D 放射性检测，指示，计算设备E 激光设备G 电报，电传设备I 内部通信和有线播送J 机电设备K 遥测设备L 电子对抗设备M 气象设备N 空中声测设备P 雷达Q 声纳和水声设备R 无线电设备S 专用设备，磁设备或组合设备T 〔有线〕设备V 目视和可见光设备W 武器特有设备X 和电视设备Y 数据处理设备设备用途〔第三个字母〕A 辅助装置B 轰炸C 通信〔发射和接受〕D 测向侦查或警戒E 弹射或投掷G 火控或探照灯瞄准H 记录K 计算M 维修或测试工具N 导航〔测高，信标，罗盘，测深，进场〕Q 专用或兼用R 接收，无源探测S 探测或测距，测向，搜索T 发射W 自动飞行或遥控X 识别Y 监视和火控有源滤波器Active filter有源校正网络Active corrective network 有源干扰Active jamming机载引导雷达Airborne director radar 机载动目标显示Airborne MTI机载雷达Airborne radar 机载截击雷达Airborne-intercept radar机载警戒雷达Airborne warning radar模拟信号Analog signal天线抗干扰技术Antenna anti-jamming technique天线增益Antenna gain反辐射导弹Anti-radiation missile背射天线Backfire antenna回差Backlash 轰炸雷达Bombing radar 平衡电感Balancing inductor选频放大器Bandpass amplifier战场侦察雷达Battle-field search radar 盲区Blind zone闪烁干扰Blinking jamming击穿功率Breakdown power体效应二极管本地振荡器Bulk effect diode local oscillator宽带中频放大器Broad band intermediate frequency amplifier机柜、分机结构Cabinet, subassembly标定误差Calibrated error电子束管(阴极射线管) Cathode-ray tube(CRT)空腔型振荡器Cavity Oscillator谐振腔Cavity Resonator空腔稳频本地振荡器Cavity-Stabilized Local Oscillator干扰偶极子Chaff Dipole信道化接收机Channelized receiver圆极化平面波Circularly polarized plane wave闭环控制系统〔反应控制系统〕Close-loop control system (feed-back control system)杂波抑制Clutter suppression同轴电缆Coaxial cable 同轴谐振腔Coaxial cavity同轴定向耦合器Coaxial directional coupler 同轴滤波器Coaxial filter相干振荡器Coherent oscillator 相干动目标显示Coherent MTI复调制干扰Complex modulated jamming圆锥扫描雷达Conical scan radar圆锥扫描天线Conical Scanned Antenna连续波雷达接收机Continuous-wave radar receiver比照度Contrast 卷积器Convolutor变频损耗Conversion loss 相关时间Correlation time抗反辐射导弹措施Counter anti-radiation missile measures 正交场器件〔M型器件〕Crossed-field devices(M-type devices)截止式衰减器Cut-Off Attenutor截止波长Cut-off wavelength连续波雷达发射机CW Radar Transmitter直流阻抗D.C. impedance直流谐振充电D.C. resonant charging 直流谐振二极管充电D.C. resonant diode charge 数据处理Data processing偏转线圈Deflection coil延时充电电路Delayed charging circuit介质移相器Dielectric phase shifter介质干扰杆Dielectric chaff rod数字滤波器Digital filter数字匹配滤波器Digital matched filter数字测距Digital ranging引导雷达Director radar多普勒雷达Doppler Radar双门限检测器Double threshold detector 双T接头Double T-junction等效负载Dummy load 天线收发开关DuplexerE面〔H面〕折叠双T E plane (H plane) magic-T天线的有效面积Effective area of an antenna 有效辐射功率Effective radiation power(E.R.P.)电液伺服阀Electro-hydraulic Servo value电磁兼容性Electromagnetic compatibility 电子抗干扰Electronic anti-jamming电扫描天线Electronic Scanned antenna电扫描雷达Electronically Scanned Radar椭圆极化场矢量Elliptically Polarized Field Vector末制导雷达End-guidance radar鼓励器〔预调器、触发器〕Exciter(premodulator, trigger)极窄脉冲雷达Extra-short pulse radar快速付里叶变换Fast Fourier Transform馈电网络Feed network 相控阵馈电网络Feed networks For Phased Array铁氧体移相器Ferrite phase shifter火控雷达Fire control radar 频率捷变雷达Frequency agile radar调频雷达发射机Frequency modulation radar transmitter引信干扰Fuse jamming齿轮传动误差Gear transmission error图形失真校正Graphic distortion correction 格雷戈伦天线Gregarain antenna制导雷达Guidance radar炮瞄雷达Gun directing radar 盘旋管Gyrotron测高雷达Height-finding radar水平极化场矢量Horizontally polarized field vector喇叭天线Horn antenna 环行电桥Hybrid ring液压泵Hydraulic pump阻抗匹配Impedance match 天线阻抗匹配Impedance match of antenna输入阻抗Input impedance 天线罩插入相移Insertion phase of a radome阵列单元的孤立阻抗Isolated impedance of an array element天线间的隔离Isolation between antennas干扰压制系数Jamming blanket factor干扰调制样式Jamming modulation type干扰信号带宽Jamming signal band width速调管Klystron激光雷达Laser radar 线阵天线Linear array antenna 负载阻抗Load impedance低空搜索雷达Low altitude surveillance radar主振放大式发射机M.O.P.A. transmitter磁脉冲调制器Magnetic pulse modulator 磁控管Magnetron磁控管灯丝电压控制电路Magnetron filament voltage controlling Circuit主瓣零点宽度Main (major) lobe zero beamwidth航海雷达Marine radar 矩阵阵列Matrix array 气象雷达Meteorological radar微波带通滤波器Microwave band-pass filter 微波场效应晶体管放大器Microwave field effect transistor amplifier微波全息雷达Microwave hologram radar微波低通滤波器Microwave low-pass filter 副瓣电平Minor (side) lobe level机动雷达Movable radar 阵列天线的互耦Mutual coupling of an array antenna多模馈电器Multimode feed 多基地雷达Multistatic radar多端网络Multiport network导航雷达Navigation radar 噪声调幅干扰Noise AM jamming噪声调幅调相干扰Noise AM-PM jamming 归一化差斜率Normalized difference slope 单通道单脉冲雷达One-channel Monopulse Radar开环系统频率特性Open-loop system frequency characteristic运算放大器Operational Amplifier超视距雷达Over-the-horizon radar过压保护电路Overvoltage protection circuit 抛物柱面天线Parabolic cylindrical antenna 参量检测器Parameter detector无源雷达Passive radar相位检波器Phase detector 移相器Phase detector相控阵天线Phased array antenna 锁相接收机Phase-locked receiver相位扫描雷达Phase-scanned radar脉冲压缩雷达Pulse compression radar 脉冲雷达接收机Pulse radar receiver相控阵的量化误差Quantization error of a phased array雷达精度Radar accuracy 雷达反侦察Radar anti-reconnaissance天线罩Radome采样频率Sampling frequency 舰载雷达Shipbased radar船用雷达Shipboard radar 侧视雷达Side-looking radar旁瓣对消Sidelobe Cancellation固体微波振荡器Solid state microwave oscillator合成孔径雷达Synthetic radar目标识别雷达Target-identification radar三通道单脉冲雷达接收机Three-channel monopulse radar receiverT型〔Y型〕环行器〔结环行器〕T-type(Y-type) circulator (junction circulator)静电控制超高频电子管〔栅控管〕UHF electronstatic control tubeV形波束雷达V-beam radar压控晶体振荡器V oltage controlled oscillator 波导谐振腔Waveguide cavity天气雷达Weather radar X-Y型天线座X-Y type antenna pedestal八木天线Yagi antenna雷达覆盖范围Zone of radar coverage零轴漂移Zero-axsis drift雷达工作模式：目标捕获系统：The tention action system(该系统配备有嵌入式惯性导航系统和全球定位系统，可在雷达快速展开时提供雷达位置坐标。

发展中的飞行器射频隐身技术中航工业成都飞机设计研究所桑建华中航工业发展研究中心陈益邻乌克兰研制的“铠甲”雷达系统。

F-117的诞生，让高空中隐身与反隐身的较量开始显性化。

何谓射频隐身技术射频隐身技术的内涵隐身是目标相对探测系统而言的，目标未被探测系统发现或者识别，认为目标实现了隐身；目标已被探测系统发现或识别，认为目标未能隐身。

雷达隐身、红外隐身是指目标与雷达及红外探测系统间的对抗概念。

射频隐身是指目标与无源探测系统间的对抗概念。

无源探测系统可以根据武器平台上电子设备（系统）辐射的电磁波确定武器的位置（角度和距离）信息。

射频隐身技术是武器平台上的电子设备针对无源探测系统的隐身技术，属于武器平台有源或主动信号特征控制范畴。

飞行器红外隐身技术、潜艇的减振降噪技术也属于有源或主动特征信号控制范畴。

射频隐身的技术特点雷达隐身及红外隐身要求尽可能地减小目标的雷达及红外特征，即目标的RCS及红外辐射强度越低越好。

但射频隐身则有很大的不同，不能无限制地减小目标的射频特征。

因为电子设备要依靠辐射的电磁波工作，电子设备辐射的电磁波能量小到一定值后，电子设备的功能和性能会下降或消失而失去作用。

因而射频隐身的一大特点或限制条件是保持电子设备的功能及性能，满足使用需求。

发展射频隐身技术的重要性迅速发展的无源探测系统对飞行器构成了严重威胁近年来，随着传感器的元器件水平和计算机软硬件水平的不断提高，无源探测系统（无源态势感知、电子情报系统ELINT、信号情报系统SIGINT、电子支援措施ESM、反辐射导弹ARM等）对各种机载、舰载、车载、弹载辐射源的探测能力已大大提高。

无源探测系统具有作用距离远、不发射电磁波、隐蔽性好的特点，对配有各种主动电磁辐射源的军事装备构成了严重威胁（见表）。

F-22机载无源态势感知系统，工作波段0.5～20GHz，对飞行器无源探测距离大于460千米，信号测角精度小于15度，能够探测的雷达信号类型包括：连续波、脉冲、脉冲多普勒、脉冲压缩、脉冲重复频率捷变、载频捷变等，能够识别的辐射源模式大于10000个；美国ES5000机载信号情报系统（SIGINT），工作波段0.02～18GHz，对飞行器的最大作用距离350千米（10千米高度），测角精度小于3度，瞬时带宽400MHz，能够探测的雷达信号类型包括：脉冲、连续波、脉冲重复间隔捷变（2～10000微秒），能够识别的辐射源模式大于10000个；捷克的ERA公司研制的“伯拉普”电子情报侦察/电子支援系统（ELINT/ESM），采用先进的宽带干涉测向技术，工作波段0.1～1GHz，1～18GHz，或18～40GHz，瞬时带宽200MHz，对飞行器的作用距离约450千米，能同时跟踪200个目标，能够探测的信号包括：脉冲，连续波，塔康导航，敌我识别；“铠甲”雷达系统由乌克兰国营托帕兹公司研制，于1987年投入批量生产，系统灵敏度为-145dBw，可以发现、跟踪并确定来自空中、地面和水面目标。
