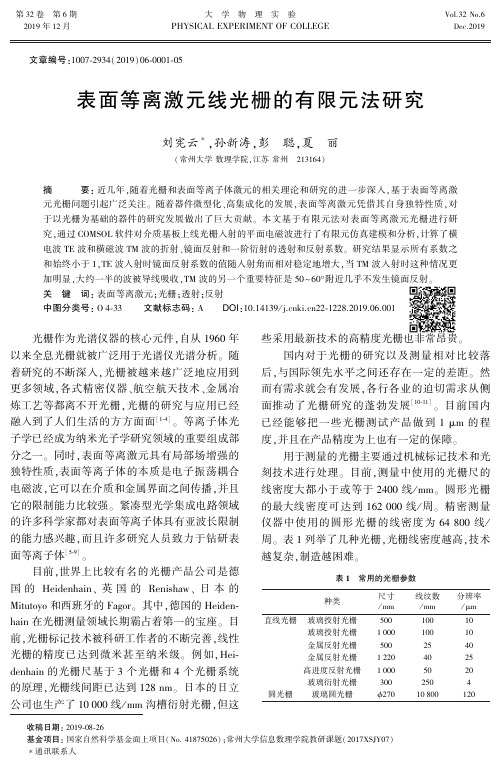

第３２卷第６期大学物理实验Ｖｏｌ.３２Ｎｏ.６２０１９年１２月ＰＨＹＳＩＣＡＬＥＸＰＥＲＩＭＥＮＴＯＦＣＯＬＬＥＧＥＤｅｃ.２０１９收稿日期:２０１９￣０８￣２６基金项目:国家自然科学基金面上项目(Ｎｏ.４１８７５０２６)ꎻ常州大学信息数理学院教研课题(２０１７ＸＳＪＹ０７)∗通讯联系人文章编号:１００７￣２９３４(２０１９)０６￣０００１￣０５表面等离激元线光栅的有限元法研究刘宪云∗ꎬ孙新涛ꎬ彭㊀聪ꎬ夏㊀丽(常州大学数理学院ꎬ江苏常州㊀２１３１６４)摘要:近几年ꎬ随着光栅和表面等离子体激元的相关理论和研究的进一步深入ꎬ基于表面等离激元光栅问题引起广泛关注ꎮ随着器件微型化㊁高集成化的发展ꎬ表面等离激元凭借其自身独特性质ꎬ对于以光栅为基础的器件的研究发展做出了巨大贡献ꎮ本文基于有限元法对表面等离激元光栅进行研究ꎬ通过ＣＯＭＳＯＬ软件对介质基板上线光栅入射的平面电磁波进行了有限元仿真建模和分析ꎬ计算了横电波ＴＥ波和横磁波ＴＭ波的折射㊁镜面反射和一阶衍射的透射和反射系数ꎮ研究结果显示所有系数之和始终小于１ꎬＴＥ波入射时镜面反射系数的值随入射角而相对稳定地增大ꎬ当ＴＭ波入射时这种情况更加明显ꎬ大约一半的波被导线吸收ꎬＴＭ波的另一个重要特征是５０~６０ʎ附近几乎不发生镜面反射ꎮ关键词:表面等离激元ꎻ光栅ꎻ透射ꎻ反射中图分类号:Ｏ４￣３３文献标志码:ＡＤＯＩ:１０.１４１３９/ｊ.ｃｎｋｉ.ｃｎ２２￣１２２８.２０１９.０６.００１㊀㊀光栅作为光谱仪器的核心元件ꎬ自从１９６０年以来全息光栅就被广泛用于光谱仪光谱分析ꎮ随着研究的不断深入ꎬ光栅被越来越广泛地应用到更多领域ꎬ各式精密仪器㊁航空航天技术㊁金属冶炼工艺等都离不开光栅ꎬ光栅的研究与应用已经融入到了人们生活的方方面面[１￣４]ꎮ等离子体光子学已经成为纳米光子学研究领域的重要组成部分之一ꎮ同时ꎬ表面等离激元具有局部场增强的独特性质ꎬ表面等离子体的本质是电子振荡耦合电磁波ꎬ它可以在介质和金属界面之间传播ꎬ并且它的限制能力比较强ꎮ紧凑型光学集成电路领域的许多科学家都对表面等离子体具有亚波长限制的能力感兴趣ꎬ而且许多研究人员致力于钻研表面等离子体[５￣９]ꎮ目前ꎬ世界上比较有名的光栅产品公司是德国的Ｈｅｉｄｅｎｈａｉｎ㊁英国的Ｒｅｎｉｓｈａｗ㊁日本的Ｍｉｔｕｔｏｙｏ和西班牙的Ｆａｇｏｒꎮ其中ꎬ德国的Ｈｅｉｄｅｎ￣ｈａｉｎ在光栅测量领域长期霸占着第一的宝座ꎮ目前ꎬ光栅标记技术被科研工作者的不断完善ꎬ线性光栅的精度已达到微米甚至纳米级ꎮ例如ꎬＨｅｉ￣ｄｅｎｈａｉｎ的光栅尺基于３个光栅和４个光栅系统的原理ꎬ光栅线间距已达到１２８ｎｍꎮ日本的日立公司也生产了１００００线/ｍｍ沟槽衍射光栅ꎬ但这些采用最新技术的高精度光栅也非常昂贵ꎮ国内对于光栅的研究以及测量相对比较落后ꎬ与国际领先水平之间还存在一定的差距ꎮ然而有需求就会有发展ꎬ各行各业的迫切需求从侧面推动了光栅研究的蓬勃发展[１０￣１１]ꎮ目前国内已经能够把一些光栅测试产品做到１μｍ的程度ꎬ并且在产品精度为上也有一定的保障ꎮ用于测量的光栅主要通过机械标记技术和光刻技术进行处理ꎮ目前ꎬ测量中使用的光栅尺的线密度大都小于或等于２４００线/ｍｍꎮ圆形光栅的最大线密度可达到１６２０００线/周ꎮ精密测量仪器中使用的圆形光栅的线密度为６４８００线/周ꎮ表１列举了几种光栅ꎬ光栅线密度越高ꎬ技术越复杂ꎬ制造越困难ꎮ表１　常用的光栅参数种类尺寸/ｍｍ线纹数/ｍｍ分辨率/μｍ直线光栅玻璃投射光栅５００１００１０玻璃投射光栅１０００１００１０金属反射光栅５００２５４０金属反射光栅１２２０４０２５高进度反射光栅１０００５０２０玻璃衍射光栅３００２５０４圆光栅玻璃圆光栅ϕ２７０１０８００１２０如今ꎬ对于表面等离子体的金属微纳米结构的研究形成了表面等离子体光子学这一个崭新的学科方向[１２￣１６]ꎮ表面等离子体光学性质比较特殊ꎬ这一特殊的光学性质使其在光学准直技术㊁超分辨成像技术㊁太阳能电池技术等领域有着很好的发展前景ꎮ因此ꎬ表面等离子体技术成为了一项广受关注的研究行业ꎮ在更加先进的材料技术和有限元仿真模拟的帮助下ꎬ不断拓展研究领域ꎬ使得研究分支也随之增多ꎮ与此同时ꎬ许多相关的理论研究成果相继得到了证实ꎮ例如米氏理论㊁离散偶极近似理论等ꎮ运用数值模拟的方法代替实际操作大大节省了实验成本ꎮ并且这些实验不仅证实了模拟结果ꎬ而且还能积累大量宝贵的经验ꎮ本课题主要通过ＣＯＭＳＯＬ进行仿真建模ꎬ以便能够得到选定的入射角的多个光栅周期的电场模拟结果㊁入射波矢及所有反射和透射模式的波矢ꎬ以及反射率和透射率ꎮ通过研究平面电磁波入射到电介质基板的线光栅上ꎬ计算电介质基底上表面等离激元光栅的折射系数㊁镜面反射及一阶衍射随的透射和反射系数入射角的变化ꎮ１㊀有限元值模拟及基本理论在表面等离子体光学这一科学领域中ꎬ对于样品制备㊁加工技术和测试设备的实验研究的要求通常都很高ꎬ并且相关的设备投资也比较高ꎮ因此ꎬ数值模拟成为了研究表面等离子体的最为常用的方法ꎮ科研工作者提出的各种理论假设都可以通过使用计算机数值计算来加以验证ꎬ如此一来ꎬ实验成本能够得到有效的控制ꎬ并进一步指导后续的试验工作ꎮ目前ꎬ模拟电磁场的方法非常多ꎬ例如限元法㊁传递矩阵法㊁严格耦合波分析法㊁频域有限差分法㊁时域有限差分法等ꎮ每种方法都各有优劣ꎬ处理实际问题时要做出合适的选择ꎮ就目前而言ꎬ频域技术与时域技术相比ꎬ相对发展得更加成熟ꎮ在传统光学的研究中ꎬ可以用经典的几何光学理论来分析ꎬ但对于表面等离子体的传播问题用它来解决显得有些乏力ꎮ经过长期探索ꎬ人们发现电磁理论可以很好地运用到表面等离子体的研究当中ꎮ基于本课题的实际需要ꎬ本文只有限元方法做简单介绍ꎮ１.１㊀有限元方法有限元法就是用数学方程间的相互转化来解决物理问题ꎮ它的核心就是求ＰＥＤ近似解和离散化ꎮ它的原理是将待求区域由一化多ꎬ然后单个分析ꎬ再总体分析ꎬ得到所需结果ꎮ也就是将整个连续解空间划分为离散网格区域ꎬ用函数设置代替具体物理量ꎬ用未知函数表示离散ꎬ包含未知参数的函数ꎬ计算来实现对有限可计算自由度问题的替换ꎮ简单来说就是通过设定未知函数ꎬ运用微分方程㊁离散代数方程等数学方程的相互转化ꎬ最终通过较简单方程求解近似解ꎮ近年来ꎬ因为有限元法能够灵活解决各种复杂问题ꎬ并且过程相对简单备受人们青睐ꎮ以至于有限元算法的理论和应用的迅速发展ꎬ促使大量优秀的软件出现ꎮ各种有限元软件的广泛应用从一方面推动了研究的进步ꎮ有限元方法凭借其效率高㊁精度高㊁计算灵活等特点快速融入到各项科学研究计算中去ꎬ成为了研究微纳器件和表面等离子体一大助力ꎮ１.２㊀多物理场有限元软件ＣＯＭＳＯＬＭｕｌｔｉｐｈｙｓ￣ｉｃｓ㊀㊀ＣＯＭＳＯＬＭｕｌｔｉｐｈｙｓｉｃｓ曾经作为ＭＡＴＬＡＢ的一个工具箱被人们运用ꎬ后来由于更多研究内容的需求以及更为复杂的运算需求使得ＣＯＭＳＯＬＭｕｌｔｉｐｈｙｓｉｃｓ被分离开来独立使用ꎮ随着科学发展对研究方法需求的提高ꎬ单个物理场方法已经不能满足基本的研究需求ꎬ其诸多弊端也逐渐显现出来ꎮ例如ꎬ使用单物理场解决问题只能基于软件原有的物理场ꎬ难以进一步探索ꎬ限制了研究方向的拓展ꎮ为了解决这个问题ꎬ研究人员试图找到一种方法将有限元方法返回到原始数值水平来解决问题ꎬ基于以上问题和需求ꎬＣＯＭＳＯＬ软件构建物理模型并通过运用微分方程等数学技术来预设模块解决实际ꎬ结合多种物理场运用不同模块来解析各方面的复杂问题ꎮ本文使用ＲＦ模块对光栅表面等离子体激元进行稳态分析ꎮ２㊀研究结果与讨论２.１㊀模块结构建模本课题所研究的光栅ꎬ建模时在折射率为ｎβ的电介质材料上分别放置金线㊁银线或者石墨烯ꎬ将其光栅常数(两条相邻线之间的距离)设置为ｄꎮ在这个模型中ꎬ当光波通过介质入射到光栅２表面等离激元线光栅的有限元法研究上时ꎬ光栅的入射方向与垂直平面的夹角定义为α角ꎮ假定模型中的光栅是无限长银线ꎬ构建光栅模型如图１所示ꎮ图１㊀光栅模型在图１这个模型中ꎬ当波长远小于光栅常数ｄ时ꎬ就会有可能同时存在多个衍射级ꎮ光栅的性能主要受到入射波的偏振的影响ꎮ因此ꎬ本文对横电波(ＴＥ)和横磁波(ＴＭ)都研究了研究ꎮ对于ＴＥ和ＴＭ波两种不同的情况ꎬ设置入射角的扫描范围为０~π/２ꎬ同时将入射角的扫描间距设置为π/４０ꎮ２.２㊀建模结果与讨论分别建模了光栅常数ｄ为３００ｎｍ和４００ｎｍꎬ每个光栅常数下都分别建模了电介质材料上放置金线㊁银线或者石墨烯材料时的电场模ꎬ及ＴＥ波和ＴＭ波入射时透射和反射系数及吸收情况ꎮ２.２.１㊀入射角对ＴＥ波ＴＭ波入射时电场的影响在研究入射角对ＴＥ波和ＴＭ波电场模的影响时分别使用金㊁银及石墨烯作为光栅材料ꎬ光栅常数ｄ＝４００ｎｍꎬ分别研究了入射角为π/５和π/４时横电波和横磁波强度ꎮ首先研究了银㊁金及石墨烯材料在入射角等于π/５时的偏振情况ꎬ建模得到如图２所示的横电波电场模图ꎮ从图２可以看出入射角相同时ꎬ金和石墨烯的ＴＥ波较强ꎬ尤其时石墨烯材料ＴＥ波电场模的电场强度较高ꎮ图２㊀ＴＥ波入射角为π/５时银㊁金及石墨烯的电场模入射角为π/５和π/４时银及石墨烯ＴＥ波的电场模如图３所示ꎮ从图中可以看出ꎬ不管是银光栅还是石墨烯光栅ꎬ都表现出随着入射角的增大ꎬＴＥ波的电场模增强ꎮ图３㊀ＴＥ波入射角为π/５和π/４时银及石墨烯的电场模图４为建模得到的银㊁金及石墨烯３种材料光栅在不同入射角时的横磁波强度ꎮ从图中可以看出ꎬ对于３种材料来说ꎬＴＭ波的强度都比较小ꎬ尤其是银材料的非常弱ꎬ而金和石墨烯在两个入射角度下变化不大ꎮ与图３比较发现ꎬ３种材料的ＴＥ波强度均高于ＴＭ波ꎮ图４㊀ＴＭ波入射角为π/５和π/４时银㊁金及石墨烯的场强通过对比银㊁金及石墨烯３种不同材料在不同入射角时偏振情况ꎬ可以得出对于横电波ＴＥ波ꎬ入射角越大ꎬ电场模的强度就越大ꎻ而对于ＴＭ波的强度总体来说都不大ꎬ３种材料比较ꎬ石墨烯材料的ＴＥ波和ＴＭ波强度都较大ꎬ可作为优良的等离激元光栅材料ꎮ２.２.２㊀光栅常数及表面材料对ＴＥ波ＴＭ波入射时透射和反射系数影响研究了光栅常数及表面材料对ＴＥ波ＴＭ波入射时透射和反射系数及吸收情况ꎮＴＥ波入射时ꎬＣＯＭＳＯＬ建模计算得到图５所示的光栅常数不同时银㊁金㊁石墨烯表面光栅镜面反射系数随入射角的变化情况图ꎬ从图５中可以看出ꎬ３种材料的表面光栅镜面反射系数Ｒ０都随入射角的增大而增加ꎬ这主要是由于材料界面上存在反射ꎬ并且反射角越大ꎬ波 看到 的线就越宽ꎬ这种现象类似于百叶窗的效果ꎮ从图中还可３表面等离激元线光栅的有限元法研究以看出ꎬ３种材料对比发现石墨烯材料的镜面反射系数最小ꎬ做光栅材料具有非常好的性质ꎮ比较光栅常数为３００ｎｍ及４００ｎｍ时银㊁金㊁石墨烯表面光栅镜面反射系数随入射角的变化关系可以清晰的看出当光栅常数变大时ꎬ镜面反射增强ꎬ对银表面光栅尤为明显ꎬ而石墨烯光栅镜面反射系数在光栅常数为３００ｎｍ和４００ｎｍ时变化不大ꎬ同样显示出石墨烯优良的光栅特性ꎮ圆圈表示光栅常数为３００ｎｍꎬ三角形表示光栅常数为４００ｎｍꎬ红色表示银光栅ꎬ蓝色为金ꎬ绿色为石墨烯图５㊀光栅常数不同时银㊁金㊁石墨烯表面光栅镜面反射系数随入射角的变化图６为ＴＭ波光栅常数不同时银㊁金㊁石墨烯表面光栅镜面反射系数随入射角的变化ꎮ(圆圈表示光栅常数为３００ｎｍꎬ三角形表示光栅常数为４００ｎｍꎬ红色表示银光栅ꎬ蓝色为金ꎬ绿色为石墨烯)图６㊀光栅常数不同时银㊁金㊁石墨烯表面光栅ＴＭ波镜面反射系数随入射角的变化从图６中可以看出ꎬＴＭ波表面光栅镜面反射系数Ｒ０都随入射角的变化情况较复杂ꎮ对于金和石墨烯来说ꎬ一开始镜面反射系数逐渐减小ꎬ在５０ʎ左右镜面反射达到最小值ꎬ随后随着入射角的增加而增加ꎬ８０ʎ左右急剧增加ꎬ这应该也是由于材料界面上存在反射ꎮ同样从图中可以看出ꎬ对于ＴＭ波ꎬ３种材料对比发现石墨烯材料的镜面反射系数最小ꎬ具有很强的局域场强增强特性ꎬ是优良的光栅表面等离激元材料ꎮ以光栅常数为３００ｎｍ时Ａｕ为例ꎬ计算得到ＴＥ波入射和ＴＭ波入射时的透射㊁反射系数及吸收如图７所示ꎮ(ａ)ＴＥ波(ｂ)ＴＭ图７㊀波入射时的透射和反射系数从图７中可以看出ꎬ对于所讨论的波长与周期长度的比率ꎬ只有当光束几乎垂直入射时ꎬ才会传播透射衍射光束Ｔ－１ꎮ不管是ＴＥ波入射还是ＴＭ波入射时ꎬ所有系数之和始终小于１ꎬ这主要是因为导线中存在介电损耗ꎬ当ＴＭ波入射时这种情况更加明显ꎮ从图７还可以看到ꎬ大约一半的波被导线吸收ꎮ从图中还可以看出ＴＭ波在５０~６０ʎ附近几乎不发生镜面反射ꎬ这是ＴＭ波的另一个重要特征ꎮ３㊀结㊀论本文使用ＣＯＭＳＯＬ对光栅特性进行仿真建模ꎬ通过对选定入射角的多个光栅周期的电场模拟㊁入射波矢及所有反射和透射模式的波矢ꎬ以及反射率和透射率ꎮ对平面电磁波入射到电介质基板的线光栅上ꎬ计算光栅的透射和反射系数㊁折射系数㊁镜面反射和一阶衍射随入射角的变化ꎮ研究结果表明:(１)银㊁金及石墨烯３种不同材料在不同入射角时ꎬ横电波ＴＥ波电场模的强度随入射角的４表面等离激元线光栅的有限元法研究增大而增大ꎬ而横磁波ＴＭ波的强度总体来说都比ＴＥ波小ꎬ入射角对其强度影响不大ꎬ３种材料比较发现ꎬ石墨烯材料的ＴＥ波和ＴＭ波强度都较大ꎬ是优良的等离激元光栅材料ꎮ(２)通过对金㊁银㊁石墨烯３种材料的对比研究ꎬ可以看出ꎬ光栅常数小时ꎬ等离激元光栅表现出较好的特性ꎮ并且石墨烯相对于金属金和银ꎬ具有更优良的光栅特性ꎬ用来做光栅材料具有非常好的性质ꎮ如果从波长与周期长度的比率的角度来观察ꎬ可以发现ꎬ只有当光束几乎垂直入射时ꎬ才会传播透射衍射光束Ｔ－１ꎮ不管是ＴＥ波入射还是ＴＭ波入射时ꎬ所有系数之和始终小于１ꎬ这主要是因为导线中存在介电损耗ꎬ当ＴＭ波入射时这种情况更加明显ꎬ大约一半的波被导线吸收ꎮＴＭ波的另一个重要特征是５０~６０ʎ附近几乎不发生镜面反射ꎮ参考文献:[１]㊀陈继超ꎬ向文丽.透射光栅斜入射的简易测量及研究[Ｊ].大学物理实验ꎬ２０１８ꎬ３１(５):７０￣７４.[２]㊀李彬ꎬ王晗ꎬ陈新度ꎬ等.绝对式光栅尺测量精度补偿方法研究[Ｊ].组合机床与自动化加工技术ꎬ２０１８(７):３８￣４２.[３]㊀段丁槊.正入射光栅衍射现象实验研究[Ｊ].科技创新与应用ꎬ２０１８(１６):１３￣１４.[４]㊀周晓波.光纤光栅传感信号中的噪声去除研究[Ｊ].激光杂志ꎬ２０１８ꎬ３９(５):１７６￣１７８.[５]㊀邵嘉伟ꎬ上官剑锋ꎬ李道勇.光栅结构金薄膜的异常光透射研究[Ｊ].科技视界ꎬ２０１８(７):３６￣３７.[６]㊀高旭ꎬ王仁杰ꎬ李金环ꎬ等.衍射光栅空间滤波成像方法实验研究[Ｊ].光学学报ꎬ２０１８ꎬ３８(２):４７￣５６.[７]㊀邬融ꎬ田玉婷ꎬ赵东峰ꎬ等.透射衍射光栅内全反射级次[Ｊ].物理学报ꎬ２０１６ꎬ６５(５):９８￣１０６.[８]㊀武华ꎬ李冲ꎬ郭霞.高反射㊁高透射和高Ｑ谐振的纳米光栅结构设计及物理分析[Ｊ].北京工业大学学报ꎬ２０１５ꎬ４１(１２):１８８４￣１８９０.[９]王占山.用透射光栅谱仪测量多层膜的反射特性[Ｊ].光学精密工程ꎬ１９９９ꎬ７(４):２２￣２７.[１０]胡昱.ＦＴＴＨ中应用的一种衍射光栅的设计[Ｊ].中国新通信ꎬ２０１６ꎬ１８(１８):８９.[１１]高琳锋ꎬ姚岩岩ꎬ王雷ꎬ等.表面等离激元电磁波吸收体研究进展[Ｊ].半导体光电ꎬ２０１８ꎬ３９(６):７６３￣７６９ꎬ７９７.[１２]周紫东.基于有限元方法的表面等离激元光子器件研究[Ｄ].湖南大学ꎬ２０１４.[１３]任文珍.基于表面等离激元的光伏和传感器件设计与调控[Ｄ].中国科学技术大学ꎬ２０１４.[１４]李娜ꎬ王彬ꎬ李彤ꎬ等.表面等离子体激元研究进展[Ｊ].天津工程师范学院学报ꎬ２０１０ꎬ２０(４).[１５]ＳｏｈｉｎｉＲｏｙＣｈｏｕｄｈｕｒｙꎬＶａｉｓｈａｌｉＲａｗａｔꎬＡｈｍｅｄＨａｓｎａｉｎＪａｌａｌꎬｅｔａｌ.ＲｅｃｅｎｔＡｄｖａｎｃｅｓｉｎＭｅｔａｍａｔｅｒｉａｌＳｐｌｉｔ￣ｒｉｎｇＲｅｓｏｎａｔｏｒＣｉｒｃｕｉｔｓａｓＢｉｏ￣ｓｅｎｓｏｒｓａｎｄＴｈｅｒａｐｅｕｔｉｃＡ￣ｇｅｎｔｓ[Ｊ].ＢｉｏｓｅｎｓｏｒｓａｎｄＢｉｏｅｌｅｃｔｒｏｎｉｃｓꎬ２０１６(８６):５９５￣６０８.[１６]ＺａｒｉｆｉＭ.Ｈ.ꎬＦａｒｓｉｎｅｚｈａｄＳ.ꎬＡｂｄｏｌｒａｚｚａｇｈｉＭ.ꎬｅｔａｌ.ＳｅｌｅｃｔｉｖｅＭｉｃｒｏｗａｖｅＳｅｎｓｏｒｓＥｘｐｌｏｉｔｉｎｇｔｈｅＩｎｔｅｒａｃｔｉｏｎｏｆＡｎａｌｙｔｅｓｗｉｔｈＴｒａｐｓｔａｔｅｓｉｎＴｉＯ２ＮａｎｏｔｕｂｅＡｒｒａｙｓ[Ｊ].Ｎａｎｏｓｃａｌｅꎬ２０１６(８):７４６６￣７４７３.ＳｔｕｄｙｏｆＳｕｒｆａｃｅＰｌａｓｍｏｎｉｃＷｉｒｅＧｒａｔｉｎｇＢａｓｅｄｏｎＦｉｎｉｔｅＥｌｅｍｅｎｔＭｅｔｈｏｄＬＩＵＸｉａｎｙｕｎ∗ꎬＳＵＮＸｉｎｔａｏꎬＰＥＮＧＣｏｎｇꎬＸＩＡＬｉ(ＳｃｈｏｏｌｏｆＭａｔｈｅｍａｔｉｃｓａｎｄＰｈｙｓｉｃｓꎬＣｈａｎｇｚｈｏｕＵｎｉｖｅｒｓｉｔｙꎬＣｈａｎｇｚｈｏｕ２１３１６４ꎬＣｈｉｎａ)Ａｂｓｔｒａｃｔ:Ｉｎｒｅｃｅｎｔｙｅａｒｓꎬｗｉｔｈｔｈｅｄｅｖｅｌｏｐｍｅｎｔｏｆｒｅｌａｔｅｄｔｈｅｏｒｉｅｓｏｆｗｉｒｅｇｒａｔｉｎｇｓａｎｄｓｕｒｆａｃｅｐｌａｓｍｏｎｓꎬｉｔｈａｓｂｅｃｏｍｅａｔｒｅｎｄｔｏｓｔｕｄｙｇｒａｔｉｎｇｓｂａｓｅｄｏｎｓｕｒｆａｃｅｐｌａｓｍｏｎｉｃｗｉｒｅｇｒａｔｉｎｇｓ.Ｍｏｓｔｏｆｔｏｄａｙ ｓｄｅｖｉｃｅｓａｒｅｐｕｒｓｕｉｎｇｍｉｎｉａｔｕｒｉｚａｔｉｏｎａｎｄｈｉｇｈｉｎｔｅｇｒａｔｉｏｎ.Ｓｕｒｆａｃｅｐｌａｓｍｏｎｓｈａｖｅｍａｄｅｇｒｅａｔｃｏｎｔｒｉｂｕｔｉｏｎｓｔｏｔｈｅｒｅｓｅａｒｃｈａｎｄｄｅｖｅｌ￣ｏｐｍｅｎｔｏｆｇｒａｔｉｎｇ￣ｂａｓｅｄｄｅｖｉｃｅｓｂｙｖｉｒｔｕｅｏｆｔｈｅｉｒｕｎｉｑｕｅｐｒｏｐｅｒｔｉｅｓ.Ｂａｓｅｄｏｎｔｈｅｆｉｎｉｔｅｅｌｅｍｅｎｔｍｅｔｈｏｄｗｅｓｔｕｄｉｅｄｔｈｅｓｕｒｆａｃｅｐｌａｓｍｏｎｉｃｗｉｒｅｇｒａｔｉｎｇｓ.Ｔｈｅｆｉｎｉｔｅｅｌｅｍｅｎｔｓｉｍｕｌａｔｉｏｎｍｏｄｅｌａｎｄａｎａｌｙｓｉｓｏｆｐｌａｎｅｅｌｅｃｔｒｏ￣ｍａｇｎｅｔｉｃｗａｖｅｉｎｃｉｄｅｎｔｂｙｌｉｎｅｇｒａｔｉｎｇｏｎｄｉｅｌｅｃｔｒｉｃｓｕｂｓｔｒａｔｅａｒｅｃａｒｒｉｅｄｏｕｔｂｙＣＯＭＳＯＬｓｏｆｔｗａｒｅ.Ｔｈｅｒｅｆｒａｃ￣ｔｉｏｎꎬｔｒａｎｓｍｉｓｓｉｏｎａｎｄｒｅｆｌｅｃｔｉｏｎｃｏｅｆｆｉｃｉｅｎｔｓｏｆＴＥｗａｖｅａｎｄＴＭｗａｖｅｏｆｔｒａｎｓｖｅｒｓｅｅｌｅｃｔｒｏｍａｇｎｅｔｉｃｗａｖｅꎬｓｐｅｃ￣ｕｌａｒｒｅｆｌｅｃｔｉｏｎａｎｄｆｉｒｓｔ￣ｏｒｄｅｒｄｉｆｆｒａｃｔｉｏｎａｒｅｃａｌｃｕｌａｔｅｄ.Ｔｈｅｒｅｓｕｌｔｓｓｈｏｗｔｈａｔｔｈｅｓｕｍｏｆａｌｌｃｏｅｆｆｉｃｉｅｎｔｓｉｓａｌ￣ｗａｙｓｌｅｓｓｔｈａｎ１.ＴｈｅｖａｌｕｅｏｆｍｉｒｒｏｒｒｅｆｌｅｃｔｉｏｎｃｏｅｆｆｉｃｉｅｎｔｉｎｃｒｅａｓｅｓｒｅｌａｔｉｖｅｌｙｓｔｅａｄｉｌｙｗｉｔｈｔｈｅｉｎｃｉｄｅｎｔａｎｇｌｅｏｆＴＥｗａｖｅꎬｗｈｉｃｈｉｓｍｏｒｅｏｂｖｉｏｕｓｗｈｅｎＴＭｗａｖｅｉｓｉｎｃｉｄｅｎｔ.Ａｂｏｕｔｈａｌｆｏｆｔｈｅｗａｖｅｉｓａｂｓｏｒｂｅｄｂｙｌｉｎｅ.ＡｎｏｔｈｅｒｉｍｐｏｒｔａｎｔｆｅａｔｕｒｅｏｆＴＭｗａｖｅｉｓｔｈａｔｍｉｒｒｏｒｒｅｆｌｅｃｔｉｏｎｈａｒｄｌｙｏｃｃｕｒｓｎｅａｒ５０￣６０ｄｅｇｒｅｅｓ.Ｋｅｙｗｏｒｄｓ:ｓｕｒｆａｃｅｐｌａｓｍｏｎꎻｇｒａｔｉｎｇꎻｔｒａｎｓｍｉｓｓｉｏｎꎻｒｅｆｌｅｃｔｉｏｎ５表面等离激元线光栅的有限元法研究。

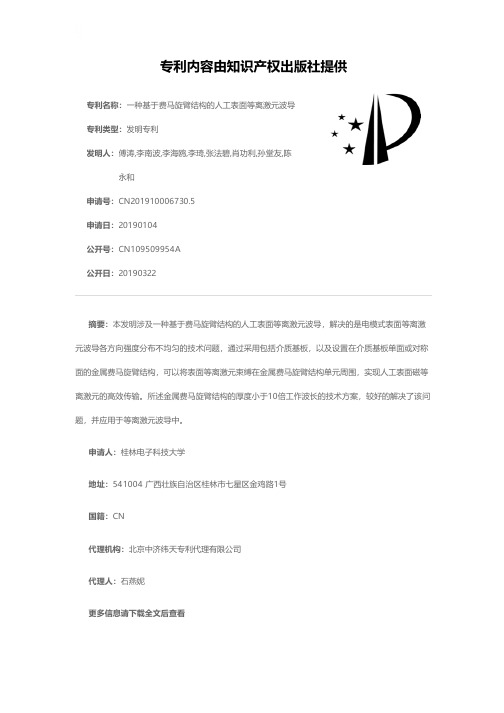

专利名称：一种基于费马旋臂结构的人工表面等离激元波导专利类型：发明专利
发明人：傅涛,李南波,李海鸥,李琦,张法碧,肖功利,孙堂友,陈永和
申请号：CN201910006730.5
申请日：20190104
公开号：CN109509954A
公开日：
20190322
专利内容由知识产权出版社提供
摘要：本发明涉及一种基于费马旋臂结构的人工表面等离激元波导，解决的是电模式表面等离激元波导各方向强度分布不均匀的技术问题，通过采用包括介质基板，以及设置在介质基板单面或对称面的金属费马旋臂结构，可以将表面等离激元束缚在金属费马旋臂结构单元周围，实现人工表面磁等离激元的高效传输。

所述金属费马旋臂结构的厚度小于10倍工作波长的技术方案，较好的解决了该问题，并应用于等离激元波导中。

申请人：桂林电子科技大学
地址：541004 广西壮族自治区桂林市七星区金鸡路1号
国籍：CN
代理机构：北京中济纬天专利代理有限公司
代理人：石燕妮
更多信息请下载全文后查看。

InSb光栅耦合的太赫兹表面等离激元共振传感方法陈钇成;张成龙;张丽超;祁志美【期刊名称】《物理学报》【年(卷),期】2024(73)9【摘要】仿真设计了一种光栅耦合型太赫兹(THz)表面等离激元(SPP)共振生化传感结构,该结构通过在锑化铟(InSb)基底表面刻蚀亚毫米光栅形成.基于波矢匹配方程的仿真结果表明,当TM偏振的THz平行波束以30°入射角照射到光栅区间时,光栅的–1和+1级THz衍射波束能够分别激励传播方向相反的低频SPP和高频SPP.由于采用商业THz时域谱装置可以准确测量低频SPP,本文系统地分析了低频SPP 的共振和传感特性对光栅结构参数的依赖关系.仿真结果表明:InSb光栅耦合的THz-SPP共振传感芯片的折射率灵敏度随光栅周期的增大而减小;当光栅周期为120μm、入射角为30°时,折射率灵敏度为1.05 THz/RIU,在此条件下,传感芯片不能对生物分子单分子吸附层作出可探测的响应,究其原因是,低频SPP的消逝场穿透深度远大于生物分子尺寸,致使两者相互作用不足.为了探测生物分子,仿真分析了多孔薄膜覆盖InSb光栅的增敏方法.多孔薄膜具有分子富集作用,能够将THz表面波与生物靶标的相互作用从单分子尺度扩展至整个薄膜厚度,从而提高传感器的生物检测灵敏度.以酪氨酸吸附为例的仿真结果表明,当InSb光栅表面覆盖厚度为120μm、孔隙率为0.4的多孔聚甲基丙烯酸甲酯(PMMA)薄膜后,其吸附灵敏度为0.39 THz/单位体积分数.【总页数】10页(P287-296)【作者】陈钇成;张成龙;张丽超;祁志美【作者单位】中国科学院空天信息创新研究院;中国科学院大学电子电气与通信工程学院;中国科学院大学材料科学与光电技术学院【正文语种】中文【中图分类】TN2【相关文献】1.石墨烯覆盖铝纳米光栅表面等离激元共振光谱及传感特性2.太赫兹表面等离激元共振传感器3.太赫兹表面等离激元共振传感器探讨4.基于石墨烯超材料表面等离子体激元共振的增强太赫兹调制（英文）5.双减背景下小学数学作业有效性设计因版权原因，仅展示原文概要，查看原文内容请购买。

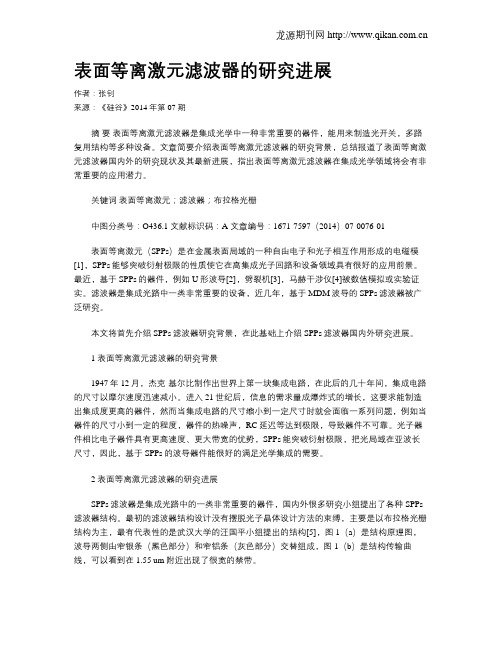

表面等离激元滤波器的研究进展作者：张钊来源：《硅谷》2014年第07期摘要表面等离激元滤波器是集成光学中一种非常重要的器件，能用来制造光开关，多路复用结构等多种设备。

文章简要介绍表面等离激元滤波器的研究背景，总结报道了表面等离激元滤波器国内外的研究现状及其最新进展，指出表面等离激元滤波器在集成光学领域将会有非常重要的应用潜力。

关键词表面等离激元；滤波器；布拉格光栅中图分类号：O436.1 文献标识码：A 文章编号：1671-7597（2014）07-0076-01表面等离激元（SPPs）是在金属表面局域的一种自由电子和光子相互作用形成的电磁模[1]，SPPs能够突破衍射极限的性质使它在高集成光子回路和设备领域具有很好的应用前景。

最近，基于SPPs的器件，例如U形波导[2]，劈裂机[3]，马赫干涉仪[4]被数值模拟或实验证实。

滤波器是集成光路中一类非常重要的设备，近几年，基于MDM波导的SPPs滤波器被广泛研究。

本文将首先介绍SPPs滤波器研究背景，在此基础上介绍SPPs滤波器国内外研究进展。

1 表面等离激元滤波器的研究背景1947年12月，杰克·基尔比制作出世界上第一块集成电路，在此后的几十年间，集成电路的尺寸以摩尔速度迅速减小。

进入21世纪后，信息的需求量成爆炸式的增长，这要求能制造出集成度更高的器件，然而当集成电路的尺寸缩小到一定尺寸时就会面临一系列问题，例如当器件的尺寸小到一定的程度，器件的热噪声，RC延迟等达到极限，导致器件不可靠。

光子器件相比电子器件具有更高速度、更大带宽的优势，SPPs能突破衍射极限，把光局域在亚波长尺寸，因此，基于SPPs的波导器件能很好的满足光学集成的需要。

2 表面等离激元滤波器的研究进展SPPs滤波器是集成光路中的一类非常重要的器件，国内外很多研究小组提出了各种SPPs 滤波器结构。

最初的滤波器结构设计没有摆脱光子晶体设计方法的束缚，主要是以布拉格光栅结构为主，最有代表性的是武汉大学的汪国平小组提出的结构[5]，图1（a）是结构原理图，波导两侧由窄银条（黑色部分）和窄铝条（灰色部分）交替组成，图1（b）是结构传输曲线，可以看到在1.55 um附近出现了很宽的禁带。
