油气储运工程毕业设计

中国人民解放军后勤工程学院本科毕业论文题目:油库泵房设计改建学员姓名:专业: 油气储运工程学号: _________指导教师:技术职务:摘要本设计说明书是根据重庆市××公司××油库改建工程建设需要,经调查油库实际地形和油库各部分的实际情况，并参照原油库总平面图、原油库工艺流程图，现对油库罐区、泵房、发油台、加油站工艺流程等进行改造设计。

本设计是将去掉高位罐原来的房间结构；改卧式油罐为立式油罐；储油区储存由原来的两种改为三种：分别是用300m3立式拱顶灌储存0#柴油、93#汽油和97#汽油各两台。

轻油泵房内设三台泵，实现专泵专用，紧急情况下互为备用。

整个设计借助计算机完成，运用AutoCAD完成工艺流程等图纸的绘制，WPS进行文字说明。

设计给出了工艺设计说明、计算过程设备选型等。

关键词：油，油库，工艺流程，安全AbstractThe design specification is based on the company in Chongqing × × × × oil depot building needs alterations, by the actual terrain and the oil depot oil depot survey the various parts of the actual situation, and general layout library reference crude oil, crude oil flow chart library is on the oil Library tank, pump room, hair oil station, gas stations, etc. to transform the design process. This design is to remove the original room structure, high tank; change for the horizontal tank vertical tank; storage area storage from two to three: namely, filling the vault with vertical storage 300m3 0 # diesel, 93 # gasoline and 97 # gasoline the two. Light oil pumping station equipped with three pump, special pump to achieve specific, mutual backup in emergency situations. Completion of the design using computer, using AutoCAD drawings to complete the drawing process, etc., WPS for text description. Design process design are given instructions, such as computing equipment selection process.Key words: oil, oil tanks，Technical process, security目录摘要…………………………………………………………………一总体概论……………………………………………………………1．1 项目背景………………………………………………………1. 2 设计基础数据………………………………………………… 1．3 改建设计依据…………………………………………………1. 5 改造设计范围........................................................................ 1．4 改建设计原则………………………………………………… 1．5 改建设计内容…………………………………………………1.5.1 总平面布置改造设计………………………………………1.5.2工艺流程设计…………………………………………………1.5. 3 泵房改造设计…………………………………………………1.5.4 高架罐改造设计.......................................................................二. 库区主要设施的设计与计算………………………………………2.1.油库总平面布置………………………………………………2.1.1 总平面布置原则…………………………………………2.1.2 平面布置…………………………………………………2.1.3 油库区域划分及布布置…………………………………2.2油库工艺流程设计……………………………………………2.2．1 油库工艺流程设计的原则………………………………2.2 .2油库工艺流程简述…………………………………………2.3、高架罐设计…………………………………………2.4、泵房设计……………………………………………三. 输油管路的敷设………………………………………3.1管路的敷设…………………………………………3.2 输油管路的试压………………………………………………3.3 输油管路的防腐设计…………………………………………3.4 输油管道的外部防腐…………………………………………3.5. 输油管道的内部防腐…………………………………………四、油库安全技术设计………………………………………………4.1 防毒……………………………………………………………4.2、防火和防爆……………………………………………………4.3、油库消防技术…………………………………………………4.4、油库防雷、防静电技术………………………………………4.5、油库绿化及围墙…………………………………………………4.6、雨水排水…………………………………………………………结束语…………………………………………………………………致谢……………………………………………………………………参考文献………………………………………………………………附录1 外文原文......................................................................................... 附录1 外文译文.........................................................................................附图2 总平面布置图.............................................................................. 附图2 总流程图......................................................................................附图2 高架罐平面布置图........................................................................ 附图2 泵房平面布置图............................................................................. 附图2 泵房工艺流程图..............................................................................附图2 泵房剖面图图..................................................................................一总论1．1 项目背景重庆市××公司××油库位于××与马家岩中段，始建于1987年，由我院设计研究院设计。

中国石油大学（华东）毕业设计（论文）***输油管道初步设计学生姓名：***学号：********专业班级：油气储运工程03-6班指导教师：***2007年6月20日中国石油大学（华东）本科毕业设计（论文）摘要***管线工程全长440km，年设计最大输量为500万吨，最小输量为350万吨。

管线沿程地形较为起伏，最大高差为32m，经校核全线无翻越点；在较大输量时可热力越站，较小输量时可压力越站。

输油管采用沥青加强级外保护的防腐措施。

全线共设热泵站12座，管线埋地铺设。

管材采用 406.4×7.9，L245的直弧电阻焊钢管；采用加热密闭式输送流程，先炉后泵的工艺，充分利用设备，全线输油主泵和给油泵均采用并联方式。

加热炉采用直接加热的方法。

管线上设有压力保护系统，出站处设有泄压装置，防止水击等现象，压力过大造成的危害。

首站流程包括收油、存储、正输、清管、站内循环、来油计量及反输等功能；中间站流程包括正输、反输、越站、收发清管球等功能。

采用SCADA 检测系统，集中检测、管理，提高操作的安全性和效率。

由计算分析证明该管线的运行可收到良好的效益并有一定的抗风险能力。

关键词: 管型；输量；热泵站；工艺流程中国石油大学（华东）本科毕业设计（论文）ABSTRACTThe whole length of the pipeline is 440 kilometer and the terrain is plan.The maximum of transport capacity is 500 million ton per year and minimum of throughout is 350 million ton per year.The choice of main equipment and determination of station site are based on the condition of every throughout. After the technical evaluation , one type of steel pipeline called L245 is select. The optimum diameter is 404.6 millimeter and the wall thicket is 7.9 millimeter.In order to reduce the loss of heat, the pipeline is buried under the ground. The pipeline is coated with 7-millimeter thick anti-corrosion asphalt layer and impressed current catholic protection to protect the pipe from corrosion.The process of transportation is pump-to-pump tight line operation. Crude oil is heated at first and the pump in each station. There are three 220D-65×10pumps are equipped as the transporting pump. The process of flows in the station includes: collecting crude oil; forward transportation; reverse pumping over station and circulation in the station.Along the main line, oil transportation included head station, intermediate heating and pumping station, and terminal station.Through the benefit analysis and feasibility study of operation, the project has a good economic benefit and the design is feasible.Keywords：pipeline corrosion；pump-to-pump station；analysis中国石油大学（华东）本科毕业设计（论文）目录前言 (1)第1章工艺计算说明书 (2)1.1设计准则 (2)1.1.1 设计依据 (2)1.1.2 设计原则 (2)1.2设计原始数据 (2)1.2.1 设计输量 (2)1.2.2 环境参数 (3)1.2.3 原油物性 (3)1.2.4 粘温关系 (3)1.2.5 沿程里程、高程 (3)1.3运行参数的选取 (4)1.3.1 进出站油温选取 (4)1.3.2 其它参数选取 (5)1.4基础计算及经济管径选取 (5)1.4.1 最优管径的选取 (5)1.4.2 粘温方程 (6)1.4.3 总传热系数K (6)1.5热力计算 (6)1.5.1 热力计算说明 (7)1.5.2 流态判断 (7)1.5.3 加热站数确定 (8)1.6水力计算 (9)- 1 -中国石油大学（华东）本科毕业设计（论文）1.6.1 确定出站油温 (9)1.6.2 沿程摩阻确定 (9)1.6.3 翻越点判断 (10)1.6.4 泵的选型及泵站数的确定 (10)1.7站址确定及热力、水力校核 (10)1.7.1 站址确定 (10)1.7.2 热力、水力校核 (11)1.8反输计算 (13)1.8.1 反输量的确定 (13)1.8.2 反输泵的选取 (13)1.8.3 反输的进出站压力校核 (13)1.9主要设备的选择 (14)1.9.1 输油泵的选择 (14)1.9.2 加热炉的选择 (15)1.9.3 首末站罐容的选择 (16)1.9.4 阀门选取 (16)1.9.5 管材选取： (17)1.10站内工艺流程的设计 (17)1.10.1 输油站工艺流程： (17)1.10.2 工艺流程简介： (17)第2章工艺设计计算书 (19)2.1基础计算 (19)2.1.1 温度计算 (19)2.1.2 密度计算 (19)2.1.3 流量换算 (19)- 2 -中国石油大学（华东）本科毕业设计（论文）2.1.4 经济管径计算 (19)2.1.5 管材选取 (20)2.1.6 粘温方程 (20)2.1.7 流态判断 (21)2.1.8 总传热系数K (22)2.2最小输量下的工况计算 (23)2.2.1 热力计算 (23)2.2.2 水力计算 (24)2.3最大输量下的工况计算 (26)2.3.1 热力计算 (26)2.3.2 水力计算 (27)2.4站址确定及热力、水力校核 (28)2.4.1 站址确定 (28)2.4.2 热力、水力校核 (30)2.5反输计算 (33)2.5.1 反输量确定 (33)2.5.2 翻越点判断 (33)2.5.3 开泵方案 (34)2.5.4 压力校核 (34)2.6设备选型 (35)2.6.1 加热炉的选择 (35)2.6.2 输油主泵的选择 (35)2.6.3 给油泵选择 (35)2.6.4 反输泵的选择 (36)2.6.5 储油罐的选择 (36)2.6.6 原动机的选择 (36)- 3 -中国石油大学（华东）本科毕业设计（论文）2.6.7 阀门 (37)2.7开炉开泵方案 (37)2.7.1 最大输量下： (37)2.7.2 最小输量下： (38)结论 (39)致谢 (40)参考文献 (41)- 4 -前言前言长输管道设计是对油气储运专业本科毕业生综合素质和能力的一次重要培养与锻炼，也是对其专业知识学习的一次综合考验。

本科生毕业设计（论文）题目：胜利油田基地西城燃气管网改造学生姓名：学号：系别：储运与建筑工程系专业年级：油气储运工程09级1班指导教师：2013年6月15日摘要本设计是东营区西城燃气管网的改造初步设计，包括燃气管网设计和分项设计两大部分。

其中管网设计包括：调压站服务范围调研、调压站计算流量计算、管网方案设计、年供气量、小时计算流量。

管网压力等级确定，管网布置，调压站进站管线确定，管网技术经济比较。

分项设计包括CNG加气站设计和调压站设计。

CNG加气站设计包括加气站工艺流程设计、主要设备选型、部分设备安装图设计、加气系统三维模型建立。

关键词：管网；调压站；供气量；加气站ABSTRACTThis design is DongYingQu xicheng gas network of reform of the preliminary design, including gas network design and partial design of two parts. One network design including: a gas station service scope research, a gas station, and the pipeline flow calculations calculation in design, reforming, hours calculation flow. The pipe pressure level determined, the disposal of pipes, a gas station stops pipeline sure, pipe, technical and economic comparison.Partial design including CNG fueling station design and a gas station design.CNG fueling station LPG station design including process flow design, the main equipment type selection, part of the equipment installation drawing design, gas system set up 3 d model.Keywords: Network；Gas station；Spreads；LPG stations目录第一章概述 (5)1. 总论 (5)2. 基础数据 (6)3. 管网现状 (8)4. 管网改造的必要性 (9)第二章改造方案及用户用气量 (12)1. 改造方案 (12)2. 供气对象及用户用气量统计 (15)第三章基地管网设计 (18)1. 调压站引入管 (18)2. 引入管的投资 (21)3. 管网计算流量和管径 (22)4. 管网布线 (30)5. 管网的投资 (33)6. 管线的校核 (34)第四章 CNG汽车加气站设计 (37)1. 加气站工艺流程设计 (37)G加气站的调压计量系统 (39)G加气站净化干燥系统 (48)G加气站天然气压缩系统 (50)G加气站的储存系统和售气系统 (56)G加气站的控制系统 (59)致谢 (62)Natural gas and chemical industry (63)天然气化工 (67)参考文献 (69)第一章概述1. 总论1.1.1 项目的由来胜利油田住宅小区天然气管网经过几十年运行，部分管网管线老化、腐蚀穿孔现象频繁，维修工作量大；跑漏气严重，供气损耗率高。

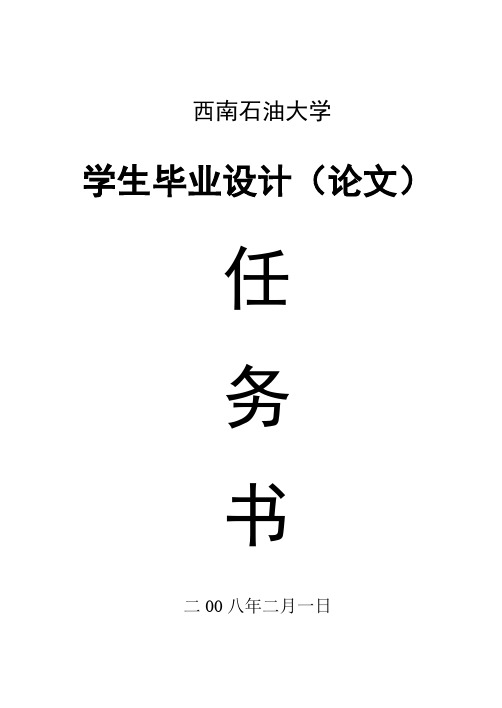

西南石油大学学生毕业设计（论文）任务书二00八年二月一日成人教育学院教学部于 2008 年 2 月 1 日批准指导教师李传宪发给级专业学生 *＊.1、题目: L-Y输油管道初步设计4、安排任务日期：2008 年 2 月 1 日；预计完成任务日期 2008 年 4 月 30 日;学生实际完成全部设计（论文）日期： 2008 年 4 月 30 日。

指导教师: 学生签名:西南石油大学学生毕业设计（论文)开题报告设计题目：L-Y输油管道初步设计学生姓名: ＊＊学生学号：院（系）：成人教育学院专业年级:指导教师：李传宪2008 年 2 月 1 日西南石油大学毕业设计(论文）L-Y输油管道初步设计学生姓名：李悦学号：专业班级：指导教师：李传宪2008年4月30日摘要本管线设计全长300km,海拔高度在10～68m之间，所经地段地势较为平坦。

设计输量1800万吨。

经过计算,不存在翻越点。

本设计全线均采用从“泵到泵”的密闭输送方式，从而减小了蒸发损耗，并使其各站能充分利用上站的剩余压头。

本设计根据规范中推荐的经济流速来确定管径，选为Φ711×10.0，管材选为Q295，最低屈服强度为295MPa。

经过热力和水力计算，确定了所需的热站和泵站数，考虑到运行管理的方便，尽量做到了热泵站的合一。

热泵站站址的确定综合考虑了沿线的地理情况和环境保护、职工生活方便情况诸方面的因素,最终确定三个中间站的位置：2#站、3#站和4#站分别位于离首站75km、150km和225km处。

本设计进行了首站和中间站的工艺流程设计，设计中遵循在满足各种条件的情况下，工艺流程尽可能的简单，并且输油工艺尽可能地体现可靠的先进技术的原则。

本管道采用“先炉后泵”的运行方式。

其中首站的工艺流程包括：正输、反输、倒罐、热油循环、清管球的收发等操作，中间站工艺流程有:正输、反输、压力越站、热力越站、清管球的收发等操作.最后,计算各种费用,进行经济效益分析,包括内部收益率等，确定方案的可行性。

分类号单位代码 11395 密级学号学生毕业设计（论文）题目汽油输送系统的综合设计作者院 (系) 化学与化工学院专业油气储运工程指导教师答辩日期2011年5月日榆林学院毕业设计（论文）诚信责任书本人郑重声明：所呈交的毕业设计（论文），是本人在导师的指导下独立进行研究所取得的成果。

毕业设计（论文）中凡引用他人已经发表或未发表的成果、数据、观点等，均已明确注明出处。

尽我所知，除文中已经注明引用的内容外，本论文不包含任何其他个人或集体已经公开发表或撰写过的研究成果。

对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。

本人毕业设计（论文）与资料若有不实，愿意承担一切相关的法律责任。

论文作者签名:年月日摘要在一条成品油（汽油）输送管线中，输油计划和运行方案的确定是一项重要内容。

成品油管道输送技术已相当成熟，输送的品种多、规模大，实现了化工产品和成品油的输送；原油和成品油的输送；汽油、煤油、柴油等轻质油品，液化石油气、液化天然气、化工产品及原料和重质油品等的输送。

管道的运行条件是相对确定的,然而由于输送任务的变化,调度人员需要根据实际情况给出相应的方案。

成品油的集散除了采用管道输送外,大部分仍靠各类油槽车及油仓运输（装船及灌桶）。

由于石油液体产品都具有发挥性,因此在装卸过程中就会有部分烃类逸散到大气中,不仅使油品品质降低，油品损失也增大。

管道运输具有一次性投资少、运输成本低、安全性高、利于环保等独特优势,尤其适合长距离运输易燃、易爆的石油天然气。

本设计在对成品油管道输送调度与运行问题深入分析的基础上,系统地总结了输油系统的各种校核计算、各种输油系统管道（长输管道、装油管道）。

成品油输送管道设计应首先根据输量确定管道的管径以及泵站数、管道和泵的选择等基本工艺条件，同时考虑管道应能适应不同季节成品需求量的变化。

在确定了这些基本工艺条件后，对泵站及管路工况进行校核，根据计算结果选择相关设备。

本文以所给的设计任务书为依据，在进行了相关设计计算的基础上对该管道进行了水力计算、经济计算，确定了最经济的管道工艺参数（如管径、壁厚、工作压力、泵站数）、装船管路系统、灌桶系统的设计计算，并且对该管道进行了工艺计算（水力计算、管径的确定、泵的选择及依据、校核），绘制了水力坡降与布站图和管路压降图以及流程图。

中国石油大学（华东）毕业设计（论文）题目：长输管线设备安装缺陷与故障处理学习中心：年级专业：学生姓名：****学号：**********指导教师：**** 职称：*****导师单位：中国石油大学（华东）中国石油大学（华东）远程与继续教育学院论文完成时间：2012 年06 月26 日摘要管道运输行业发展的这些年来，事故发生率较高，其中不乏恶性事故，后果严重，包括经济损失以及人员伤亡，引起了社会的强烈反响。

因此，管道系统的后期管理，可靠性分析及维护和抢修也引起来自了各方面的重视。

发展和完善这些技术刻不容缓。

对管线失效事件类型和后果的分析强调出在如何有效的控制有关危险中，预防是最重要的。

管道的维护和抢修中最主要基本点是在对历史事故数据的分析基础上进行不同管道系统的风险识别及确认。

本文借鉴其它管道系统的事故原因，列出了管道类型初步分类应考虑的条件和面临的主要风险。

对管道类别应该有区别的划分:比如天然气管道和输送有危险液体介质的管道。

因为不同类别的管道有不同的性质和危险程度。

同一管道系统，不同管段也应该有所划分，这样才能准确了解各薄弱环节，分别轻重缓急，掌握减少风险工作的最佳时机，将风险因素控制在管理者容许的范围之内。

故障树分析是适合用于大型复杂系统的可靠性和安全分析的一种技术。

应用故障树分析的原理建立了基于破裂和穿透两种失效形式的长输油气管线故障树，对故障树进行定性分析，求出最小割集，识别了引起管道失效的主要影响因素。

故障树分析法从本质上讲还是一个容易进行定量计算的定性模型。

因此，可以以此模型进行管道定量风险分析。

长输管道系统中由于缺乏足够的现场数据及实验数据，因此利用模糊故障树分析法对长输管线系统进行分析。

以长输管线主要风险因素故障树为模型，采用三角模糊数表示事件发生的概率，计算管道失效概率，并将模糊重要度分析的新方法一中值法引入长输管线系统的故障树分析中来，给出了计算方法及步骤，并用模糊重要度法对故障树基本事件进行排序。

中国石油大学（华东）毕业设计WH联合站设计学生姓名：***学号：03181106专业班级：油气储运工程03-6班指导教师：王海琴2006年6月20日摘要联合站的设计是以储运教研室下达的的任务书为依据完成的。

该联合站东西350米，南北250米，年处理量为270万吨，采用密闭流程。

站外来油经三相分离器、加热炉、油气分离器、电脱水器、稳定塔等首先进行油、气、水的分离，再经外输泵和计量间等向外输送。

站内气体直接送往气体处理厂进行处理。

站内划分为油罐区，污水处理区，工艺区，配电区，消防区，辅助生产区，设计时设计了有泵流程，同时也考虑了停电流程，即使故流程。

根据任务书所给的站处理量和各种设计参数，首先初步选择了各工艺段设备，接着确定了总平面布置和联合站的工艺流程。

与此同时，完成了平面布置图和流程图，设计并画了泵房的管线安装图。

关键词：联合站；分离；生产流程；设备ABSTRACTThe design of WH Central Treating Station was complicated according to the assignment given by the Storage and Transportation Teaching and Researching Department. It is 250 meters long from north to south and350meters wide from east to west. The treating capacity of the station is about 2,700, 000 tons per year.The central treating station treats well stream. Its main task is oil, gas and water separation. Gas, crude oil and water mixture flow into the central treating station. First, it goes into three phase separators, then goes through fluid jacket heaters, Two phase separators, electronic dehydrators, stabilization tower ,at last treated crude oil is pumped to the mineral terminal.The central treating station includes two main processes, they are tight flow process with and without pumps. In addition, the accidental process while power is off was considered.In the design, we considered the conditions given by the assignment; seclected and checked the equipments and pipelines.The design include three draws.keyword:central treating station;separate;process;equipment目录第一章前言 (1)第二章联合站设计说明书 (2)2.1 设计概述 (2)2.2 联合站工艺系统概述 (2)2.2.1 油气水混合物的收集 (2)2.2.2 油、气、水的初步分离 (3)2.2.3 原油脱水 (3)2.2.4 原油稳定 (3)2.3 站址选择和总平面布置 (3)2.3．1 站址选择与平面布置概述 (3)2.3.2 本联合站平面布置 (4)2.4 流程及流程说明 (4)2.4.1 工艺流程的设计要求 (4)2.4.2 原油处理工艺简介 (4)2.5 设备及管线的安装布置 (5)2.5.1 进站阀组的安装 (5)2.5.2 电脱水器的布置安装 (5)2.5.3 管线安装综述 (6)2.5.4 输油泵房的布置安装 (6)第三章联合站工艺计算 (7)3.1 基础数据计算 (7)3.1.1 设计规模 (7)3.1.2 油气物性计算[1] (7)3.2 主要设备的选择 (8)3.3 原油缓冲罐的计算 (10)3.5 加热炉的选取 (11)3.6 罐的选取[4] (12)3.7 外输泵的选取与校核 (12)3.8 循环泵的选取 (15)第四章管线的选取与校核 (17)4.1外来油至三相分离器之间管线的计算 (17)4.2 三相分离器到缓冲罐间输油管线计算 (19)4.2.1 流速计算 (19)4.2.2三相分离器到缓冲罐输油管线的计算 (19)4.2.3管线压降的计算： (20)4.3 缓冲罐到循环泵之间管线的计算 (22)4.3.1局部摩阻的计算 (22)4.3.2 沿程摩阻的计算 (22)4.4 循环泵到电脱水器之间管线的计算 (22)4.5 电脱水器到加热炉之间管线的计算 (23)4.5.1 压降计算 (23)4.5.2局部摩阻计算 (23)4.6加热炉到稳定区之间管线的计算 (24)4.7 稳定区到外输泵之间的管线计算 (24)4.8事故罐到循环泵之间管线的计算 (24)结论 (26)致谢 (27)参考文献 (28)前言第一章前言联合站，即集中处理站，是油田地面集输系统中的重要组成部分，就是把分散的原料集中、处理使之成为油田产品的过程，油田生产的必要环节。

xx-1建筑供气的管网设计摘要：天然气是一种高效清洁的气体燃料，是理想的城市气源。

发展城市住宅建筑小区的燃气事业，是保护城市环境、合理有效利用能源，改善人民生活条件的重要措施之一，是城市建设发展的表现。

本设计将针对xx-1小区做管网设计。

xx-1小区位于珠海市西区，交通便利，各类资源丰富，有足够的条件顺应珠海市建筑燃气管道化的发展方向。

本设计之初依据珠海市供燃气的整体情况及xx-1小区的基本资料，对其庭院及室内燃气管网进行设计，随后进行了资料整理及后续计算等主要内容，主要内容包括：基础参数计算；通过同时工作系数计算燃气计算流量，设定设计压力，确定输气管道的尺寸；根据现行国家标准和行政法规，结合城市发展规划来设计布置小区燃气管网系统；最后分别对庭院中压及室内低压管网进行水力计算，从而最终给xx-1小区设计一套合理的燃气管网。

关键词：建筑供气；庭院管网；室内管网；水力计算The Design of xx-1 Community Building Gas PipelinesAbstract: Natural gas is not only one kind of highly effective clean gas fuel, but also the ideal city gas source. Developing the fuel gas of the municipal housing in the city can protect the city environment, make better use of the energy efficiency, and improve the people's living condition. The design will aim at xx-1 plot to make the pipe network design. It rests on Zhuhai for the fuel gas overall situation and xx-1 plot basic document to design its garden and the room internal combustion pipe network. Detailed design work as follows: calculate the basic parameter, determine the size of gas pipeline;calculate the computation current capacity according to the simultaneous working coefficient; plan the fuel gas pipe network system according to the urban development and the present national standard; finally make the flow and pressure drop calculations of the garden pipe network with a center pressure and the room internal pipe network with a low pressure separately.Ultimately to design a reasonable gas pipeline network for xx-1.Key words: Building supplying gas; The garden pipe network; The room internal pipe network; The flow and pressure drop calculations目录1 绪论 (1)1.1课题的目的及意义 (1)1.2国内燃气现状 (1)1.2.1 发展背景 (1)1.2.2 发展前景 (1)1.2.3 未来十年燃气管网建设的初步规划 (2)1.3研究内容 (3)1.4本课题的设计步骤 (3)2 概述 (4)2.1XX-1小区概述 (4)2.2设计依据 (4)2.2.1 设计依据 (4)2.2.2 参考书目 (4)2.3设计任务 (4)2.3.1 庭院管网设计 (4)2.3.2 室内管道设计 (5)3 天然气的基础参数 (6)3.1天然气的组成 (6)3.2天然气的平均分子量 (6)3.3平均密度和相对密度 (6)4 城市燃气输配系统 (8)4.1供气对象和供气原则 (8)4.1.1 供气对象 (8)4.1.2 供气原则 (8)4.2燃气输配系统的小时计算流量 (8)4.2.1 室内和庭院燃气管道的计算流量 (8)4.3城镇燃气设计压力 (9)5 庭院管网设计 (11)5.1燃气管道的分类及选择 (11)5.1.1 根据用途分类 (11)5.1.2 根据敷设方式分类 (11)5.1.3 根据输气压力分类 (11)5.1.4 庭院管网的选择 (11)5.2.1 布线依据 (12)5.2.2 布线原则 (13)5.3庭院管道的布置概况 (15)5.4管材及管道防腐 (15)5.4.1 管材的选择 (16)5.4.2 连接方式 (16)5.4.3 管道防腐 (16)5.5燃气管道的附属设备 (16)5.5.1 阀门 (16)5.5.2 补偿器 (16)5.5.3 阀门井 (16)5.6调压装置的设置 (17)5.6.1 调压器的设置原则 (17)5.6.2 调压装置的布置 (18)5.6.3 调压装置的使用特点 (19)6 室内供气系统设计 (20)6.1室内燃气系统 (20)6.2室内燃气系统设计原则 (20)6.2.1 用气引入管的一般规定 (20)6.2.2 室内燃气管道的一般规定 (20)6.3室内燃气系统的布置概况 (22)6.4管材及管道防腐 (22)6.4.1 管材的选择 (22)6.4.2 连接方式 (23)6.4.3 管道的防腐 (23)6.5室内燃气管道的附属设备 (23)6.5.1 阀门 (23)6.6高层建筑供气系统 (24)7 庭院中压管网水力计算 (25)7.1庭院中压管道水力计算 (25)7.1.1 中压燃气管道水力计算公式 (25)7.1.2 中压燃气管道摩擦阻力损失计算公式 (25)7.1.3 图表计算 (25)7.2庭院中压管网管径计算 (27)8 室内低压管网水力计算 (29)8.1低压管道基本计算 (29)8.1.1 低压水力计算基本公式 (29)8.1.2 额定流量的计算公式 (29)8.1.3 计算流量的计算公式 (29)8.1.4 低压燃气管道摩擦阻力系数计算公式 (29)8.1.5 雷诺数Re的确定 (30)8.1.6 低压燃气管道允许的阻力损失 (30)8.1.7 沿程阻力损失 (30)8.1.8 燃气管道局部阻力损失 (31)8.1.9 附加压头 (32)8.1.10 实际压力损失 (32)8.2低压管网的水力计算过程 (32)8.2.1 管段的编号及布置 (33)8.2.2 流量的计算 (33)8.2.3 各管段长度的计算及管径的确定 (34)8.2.4 局部阻力系数及局部压力降的计算 (36)8.2.5 沿程阻力损失 (41)8.2.6 附加压头的计算 (42)8.2.7 实际压力损失计算 (43)8.2.8 室内燃气管段总压力降的计算 (43)8.2.9 压力降比较 (43)9 结论 (46)参考文献 (50)致谢 (51)1 绪论1.1 课题的目的及意义天然气是高效清洁的能源，也是理想的城市气源。
