瓦楞纸箱设计的原则和小细节

纸箱设计流程及注意事项纸箱打包注意事项纸箱设计流程及九类在瓦楞纸箱结构设计中，我们常常会遇到设计的条件不充分，须致使无法设计或必须重新获取设计输入的各种条件，降低了工作效率；更为严重的是不充分的设计条件导致的工艺大批量生产生产中的缺陷、批量生产和设计意图的偏差，甚至有纯粹不符合客户其要求等情况发生。

本文从纸箱问题的管理流程方面和大家一起来探讨对这些设计的一些解决办法。

很多人把设计开发这一块的管理流程小的ISO9000系统，这其实几句话也不为过。

因为其涵括的内容多，接触的相关人员多且范围广，不光需要和客户面对面必须的沟通，还需要和企业内部的各个工序沟通。

只有纯粹的理解客户的单纯意图，并且的把客户的意图转化为合格的产品，符合客户在使用过程中的期望，一个产品的设计才算提前完成。

值得注意的是这样一个繁琐的过程，单凭好几个设计不能人员的经验是不能完成的。

我们不仅仅需要综合各个设计人员的经验，还需要以严格的管理程序来促进这些工作有条不紊的进行，在此之后速度达到以最快最优的速度，设计出令客户满意的产品。

应该要求专业设计技术人员的设计必须满足以下条件：·设计的输入和输入的条件书面化（特别客观条件是客户调研时防止各种输入条件的遗忘）；·商讨出各个工序交接点最实用的交接流程；·快捷、简便的处理程序等等。

整个纸箱结构设计的各个环节，实际上就是一个很简单的输入到输出的过程。

从输入着手，结构设计读写数据传输条件包括如下三个方面：·客户直接或通过通讯工具报单；·客户通过业代表报单；·设计人员通过市场调研获取（这其中包括组织内部有计划的对客户信息获取的调研或前两种条件不能满足设计要求而进行的调研）。

不管采用那纯粹方式获得条件输入的条件，至少要求获取以下设计者输入参考资料内容：·内装物的性质、形状、尺寸；·内装物的重量；·内装物的陈列这种方式；·内装物的运输方式、堆码方式；·货物的仓储环境、运输路线、运输时间；·客户期望的纸箱箱型和制作材料；·商家要求的交付时间等；·节能减排要求或相关的法律法规的要求；·客户其他的一些准许。

瓦楞纸箱企业开始越来越重视瓦楞纸箱印前设计制作工作，并将其作为企业获取订单的重要竞争力。

在进行瓦楞纸箱印前设计制作中，应重点关注瓦楞纸箱的尺寸确定和版面设计中应注意的事项，以便满足顾客的需求，赢得顾客满意。

瓦楞纸箱的尺寸确定应注意的事项瓦楞纸箱的尺寸分为三种：内径尺寸、外径尺寸和制造尺寸（或称加工尺寸）。

这三种尺寸之间是可以换算的，理论上为：瓦楞纸箱的外径尺寸=瓦楞纸箱内径尺寸两个瓦楞纸板的厚度瓦楞纸箱的外径尺寸=瓦楞纸箱制造尺寸一个瓦楞纸板的厚度瓦楞纸箱的尺寸确定分为三种情况：一是由客户直接提供。

针对客户直接提供的尺寸，一定要明确是内径尺寸还是外径尺寸，这是客户对瓦楞纸箱的尺寸的唯一检验依据，在客户验货时就按照此要求检验。

这里强调一点，由于纸板厚度和工艺控制因素，对内径尺寸和外径尺寸不能同时要求。

二是客户提供样品箱，这种情况较多。

由于客户提供的样品一般都是使用过的，大部分已经变形，高度尺寸一般可以测量，但长宽尺寸直接测量内径尺寸或外径尺寸很不标准。

这种情况需要通过开槽槽口的位置来测量，确定样品箱的尺寸。

首先将样品箱展开，测量开槽口宽度，然后测量长度面和宽度面上摇盖尺寸，再测量一下纸板的厚度。

长度面摇盖尺寸开槽口宽度=长度上的制造尺寸宽度面摇盖尺寸开槽口宽度=宽度上的制造尺寸三是根据客户被包装的产品为客户设计，确定瓦楞纸箱尺寸。

一般情况下，这样确定的尺寸为瓦楞纸箱的内径尺寸，主要考虑以下因素：被包装产品的特性、包装物的排列方式（对单件产品来说，瓦楞纸箱结构尺寸取决于被包装物的形状；对多件产品进行组装时需要合理排列放置）、瓦楞纸箱内衬与缓冲材料尺寸和设备限制。

纸箱的内径尺寸必须保证内装物能够装得下，一般等于内装物的最大外径尺寸加上3～5mm参数。

同时根据内径尺寸换算成外径尺寸，来考虑瓦楞纸箱和标准集装箱的结合，能够充分利用集装箱的空间，避免因尺寸问题影响到集装箱装运。

针对瓦楞纸箱的尺寸偏差控制，有的客户要求生产上公差，有的要求生产下公差，这在与客户沟通过程中要书面明确尺寸偏差的要求。

瓦楞纸箱的设计要求
1. 尺寸要求：根据所需包装的物品尺寸确定瓦楞纸箱的尺寸，确保物品能够完全放入纸箱内，并留出一定空间以防碰撞造成损坏。

2. 纸板材质：选择适当的瓦楞纸板材质，以满足包装物品的重量和保护要求。

一般情况下，使用单层、双层或三层瓦楞纸板，根据包装物品的重量和需求进行选择。

3. 结构设计：根据包装物品的特点和要求，设计合适的瓦楞纸箱结构。

可考虑使用组装式、折叠式或胶带封口等方式，确保纸箱在运输过程中能够保持良好的结构稳定性。

4. 内衬设计：根据包装物品的表面材质和敏感部位，考虑添加适当的内衬（如泡沫垫片、气泡膜等），以增加包装物品的保护性能，减少震动和碰撞对物品的损害。

5. 堆码要求：在纸箱设计时，要考虑到纸箱的堆码性能，确保瓦楞纸箱在堆叠时能够承受压力，保持稳定，避免纸箱变形或损坏。

6. 承重能力：根据包装物品的重量，确定瓦楞纸箱的承重能力，并确保纸箱能够承受长时间的运输和堆码过程中的扭曲和压力。

7. 标识要求：在纸箱设计时，考虑添加适当的标识，如产品名称、重量、尺寸等，以便于识别和管理。

8. 环保要求：选择环保型的纸板材料，并在纸箱的设计和制作过程中尽量减少浪费和污染。

9. 包装成本：在设计纸箱时，要综合考虑包装成本，选择适当的材料和制作工艺，以达到经济高效的包装目的。

10. 安全要求：确保瓦楞纸箱的设计符合国家相关标准和法规，保证包装物品运输过程中的安全性，减少潜在的风险和事故发生的可能性。

以上是瓦楞纸箱的设计要求，希望能对您有所帮助。

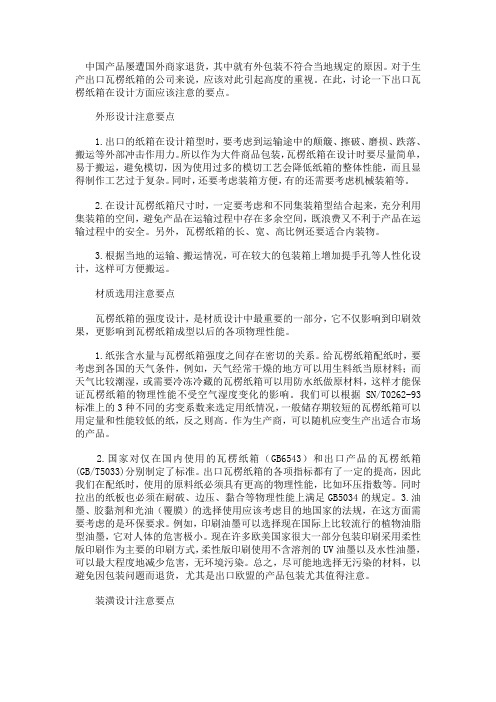

中国产品屡遭国外商家退货，其中就有外包装不符合当地规定的原因。

对于生产出口瓦楞纸箱的公司来说，应该对此引起高度的重视。

在此，讨论一下出口瓦楞纸箱在设计方面应该注意的要点。

外形设计注意要点1.出口的纸箱在设计箱型时，要考虑到运输途中的颠簸、擦破、磨损、跌落、搬运等外部冲击作用力。

所以作为大件商品包装，瓦楞纸箱在设计时要尽量简单，易于搬运，避免模切，因为使用过多的模切工艺会降低纸箱的整体性能，而且显得制作工艺过于复杂。

同时，还要考虑装箱方便，有的还需要考虑机械装箱等。

2.在设计瓦楞纸箱尺寸时，一定要考虑和不同集装箱型结合起来，充分利用集装箱的空间，避免产品在运输过程中存在多余空间，既浪费又不利于产品在运输过程中的安全。

另外，瓦楞纸箱的长、宽、高比例还要适合内装物。

3.根据当地的运输、搬运情况，可在较大的包装箱上增加提手孔等人性化设计，这样可方便搬运。

材质选用注意要点瓦楞纸箱的强度设计，是材质设计中最重要的一部分，它不仅影响到印刷效果，更影响到瓦楞纸箱成型以后的各项物理性能。

1.纸张含水量与瓦楞纸箱强度之间存在密切的关系。

给瓦楞纸箱配纸时，要考虑到各国的天气条件，例如，天气经常干燥的地方可以用生料纸当原材料；而天气比较潮湿，或需要冷冻冷藏的瓦楞纸箱可以用防水纸做原材料，这样才能保证瓦楞纸箱的物理性能不受空气湿度变化的影响。

我们可以根据SN/T0262-93标准上的3种不同的劣变系数来选定用纸情况，一般储存期较短的瓦楞纸箱可以用定量和性能较低的纸，反之则高。

作为生产商，可以随机应变生产出适合市场的产品。

2.国家对仅在国内使用的瓦楞纸箱（GB6543）和出口产品的瓦楞纸箱(GB/T5033)分别制定了标准。

出口瓦楞纸箱的各项指标都有了一定的提高，因此我们在配纸时，使用的原料纸必须具有更高的物理性能，比如环压指数等。

同时拉出的纸板也必须在耐破、边压、黏合等物理性能上满足GB5034的规定。

3.油墨、胶黏剂和光油（覆膜）的选择使用应该考虑目的地国家的法规，在这方面需要考虑的是环保要求。

纸箱设计原则一、引言纸箱作为一种常见的包装材料，其设计的好坏直接影响到物品的保护和运输效果。

因此，在进行纸箱设计时，需要遵循一些原则，以确保纸箱具备良好的结构强度和使用性能。

本文将介绍几个重要的纸箱设计原则。

二、原则一：结构设计合理纸箱的结构设计应该合理，能够根据所包装物品的特点，确定合适的纸板厚度、纸板层数以及纸箱的尺寸。

对于重物品的包装，应增加纸板层数或使用更厚的纸板，以增加纸箱的承重能力。

对于易碎物品的包装，可以在纸箱内部加入缓冲材料，如泡沫塑料或纸板隔板，以提供额外的保护。

三、原则二：尺寸适宜纸箱的尺寸应根据所包装物品的大小和形状进行合理的确定。

过大或过小的纸箱都会导致包装效果不佳。

过大的纸箱会造成空间浪费，增加运输成本；过小的纸箱则无法有效保护物品，并可能导致纸箱的破损。

因此，在纸箱设计时，应根据实际需求确定合适的尺寸。

四、原则三：材质选择恰当纸箱的材质选择也非常重要。

通常，纸箱的材质主要有瓦楞纸板和牛皮纸。

瓦楞纸板由中间的瓦楞芯纸和两侧的平面纸板组成，具有良好的抗压和缓冲性能。

牛皮纸则具有较强的抗撕裂性能。

在选择材质时，应根据所包装物品的特点和要求，选择合适的纸箱材料。

五、原则四：加固设计合理纸箱的加固设计是确保纸箱结构强度的重要环节。

常见的加固设计包括纸箱底部和角部的加固。

底部加固可以采用加厚纸板或加强胶带等方式，以增加纸箱的承载能力。

角部加固可以采用纸板角护套或加强胶带等方式，以提高纸箱的抗压性能。

六、原则五：印刷设计美观纸箱的印刷设计可以提升产品的形象，并增加产品的附加值。

因此，在纸箱设计时，应注重印刷设计的美观性和吸引力。

可以使用丰富的色彩、图案和标识，以展示产品的特点和品牌形象。

同时，印刷设计应考虑到纸箱的实际使用环境和耐久性要求，选择合适的印刷方式和材料。

七、原则六：环保可持续纸箱作为一种可回收利用的包装材料，应具备环保可持续的特点。

因此，在纸箱设计时，应尽量减少材料的浪费，提高纸板的利用率。

瓦楞纸箱的设计要求（原创实用版）目录1.瓦楞纸箱的设计要求概述2.瓦楞纸箱的功能性设计要求3.瓦楞纸箱的结构设计要求4.瓦楞纸箱的材料选择要求5.瓦楞纸箱的环保要求正文一、瓦楞纸箱的设计要求概述瓦楞纸箱作为一种常见的包装材料，广泛应用于各种产品的运输和保护。

其设计要求关系到包装的可靠性、实用性和环保性。

本文将详细介绍瓦楞纸箱的设计要求，包括功能性设计要求、结构设计要求、材料选择要求以及环保要求。

二、瓦楞纸箱的功能性设计要求1.保护性能：瓦楞纸箱应具备足够的强度和刚度，能够保护内装物品免受撞击、摩擦等外力损伤。

2.便于搬运：瓦楞纸箱设计应考虑搬运过程中的便捷性，例如设置合适的把手或采用可折叠式设计。

3.密封性能：根据内装物品的特性，瓦楞纸箱应具备一定的密封性能，防止物品泄漏或受潮。

三、瓦楞纸箱的结构设计要求1.瓦楞纸箱的结构形式：常见的瓦楞纸箱结构形式有单瓦楞、双瓦楞、三瓦楞等，设计时应根据内装物品的重量和运输条件选择合适的结构形式。

2.瓦楞纸箱的尺寸：瓦楞纸箱的尺寸应根据内装物品的尺寸和运输工具的尺寸确定，以充分利用运输空间，降低运输成本。

四、瓦楞纸箱的材料选择要求1.面纸：面纸是瓦楞纸箱的外层，应选择强度高、耐破度好的原纸。

2.瓦楞纸：瓦楞纸是瓦楞纸箱的主要结构材料，应选择弹性好、抗压强度高的瓦楞纸。

3.里纸：里纸是瓦楞纸箱的内层，应选择耐破度好、表面平整的纸张。

五、瓦楞纸箱的环保要求1.可降解性：瓦楞纸箱应使用可降解的纸张和胶粘剂，以减少环境污染。

2.循环利用：瓦楞纸箱设计时应考虑循环利用的可能性，例如采用可拆卸式设计。

瓦楞纸箱的设计步骤第一种方法：第一步：确定瓦楞纸箱的尺寸；第二步：确定纸箱的内容物重量；第三步：参照国标，由内装最大重量及纸箱的最大长、宽、高之和，确定瓦楞纸箱所需之强度；第四步：确定瓦楞形状；第五步：由瓦楞纸箱的强度推算所需原纸种类；第六步：选择最佳箱形。

第二种方法：第一步：确定纸箱尺寸；第二步：计算最底层所承受的重量；第三步：推算必要的耐压强度；第四步：确定楞形；第五步：根据公式求环压强度和；第六步：根据环压强度和选择原纸；第七步：选择最佳箱形。

纸箱之必要抗压强度P=X/(1-a)(1-b)(1-c)(1-d)…X为最低层负荷之重量；a为劣化率。

使强度劣化的因素有：1、空气湿度；2、堆码；3、储存时间；4、运输距离、方式；5、印刷；6、模切；7、打孔；8、箱形一般情况下安全率Q=P/X=3.0--3.5; 特殊情况下4.0--8.0纸板的耐破强度=各层平张纸耐破强度之和纸箱的抗压强度为四个公式可供选用：1、Kellicutt公式（只适用于三层箱）P=Px (4Ax2/Z)²1/3J*ZP为纸箱抗压强度(lb)Px: 原纸环压强度之和（lb/in）=（面纸R.C.+楞纸R.C.*瓦楞率）÷6Z=箱之底面周长(in)Ax2=瓦楞常数J:纸箱常数换成公制单位后，公式简化为：A楞:P=0.748 Px *Z1/3B楞:P=0.612 Px *Z1/3再简化为适用于三层或五层纸箱的公式：P=Px FF为Kellicutt简易常数，其值见下表。

Z的单位为厘米2、Maltenfort公式（只适用于三层箱）单位英制AF: P=5.8L+12W+2.1H+6.5CLT+365BF: P=5.8L+12W+2.1H+5.4CLT+212CF: P=5.8L+12W+2.1H+6.5CLT+350L: 长度；W:宽度；H:高度；CLT:为Concora；Test：试验值3、Mackee公式（适用于五层箱），英制单位，简化后的Mackee公式为：P=5.874P m H0.504Z0.492=5.87P m(HZ)1/2Pm:瓦楞纸板横向边压强度(lb/in)H:瓦楞纸板厚度(in)Z：纸箱底面周长(in)4、Wolf公式，单位英制P=1.1772P m Z0.5 H0.5（0.3228A-0.1217A2+1）/D0.041A为纸箱宽长比原纸环压强度与纸板环压强度的关系：AF ECT=RCT1+RCT2+1.5RCT FBF ECT=1.1（RCT1+RCT2+1.37RCT F）CF ECT=1.1（RCT1+RCT2+1.45RCT F）RCT1，RCT2为面纸横向环压强度，RCT F为瓦楞纸的横向环压强度。

版次：C分发号：质量管理体系文件瓦楞纸箱设计要求文件编号：DSQS/CG-002-07-2010编制/日期：审核/日期：会签/日期：批准/日期：发布日期：实施日期：例子：五种不同造型结构设计方案：说明：1、同样装24只产品，不同的造型结构带来不同的纸板展开面积，意味着不同的成本，般宽度窄的纸箱成本会低些。

2、设定排列方法时要特别注意装好后与集装箱的宽度及高度是否匹配，纸箱高度与集装箱高度还涉及堆高层数，决定了最下层纸箱承受以配置对应的材质。

二、内径尺寸/制造尺寸/外型尺寸与纸板厚度的关系：瓦楞纸板折角后尺寸变化剖示：页次第4页共3页批准审核编制实施日期0201型箱经折角后长宽尺寸变化剖示：0201型箱经折角后高度尺寸变化剖示：页次第5页共3页批准审核编制实施日期04型折叠箱的尺寸变化关系图析：说明：我司纸箱尺寸定义为“外径尺寸”，测量方案简单设定为两压线间距，（若是全叠盖纸箱的高度测量值不含上摇盖厚度）。

三、造型結构设计程序：(1)设计构想：①、容器内容物的盛装量和盛放的排列结构方式②、容器造型结构的基本形体和构成方式③、纸板材料选配，成型工艺手段，包装使用操作④、制造成本、运输费用、商品安全系数等(2)样品制作：批量定单及高要求的客户需打样箱试装。

(3)试装试验：部分产品不光要试装箱规是否合适，还需试验静压与摔箱等强度测试。

(4)图纸绘制：不同的造型结构都由不同的图线符号、结构部位代号及加工工艺代号表示。

页次第6页共3页批准审核编制实施日期图线符号：结构部位代号：加工工艺代号，符号：页次第7页共3页批准审核编制实施日期四、抗压强度与耐破强度的设计与計算：注：K在下面会作详细介绍。

五、安全系数的测算：印刷工艺\箱规比例\开孔\模切工艺对纸箱抗压强度的影响关系：1、印刷工艺：单色印刷\双色及三色印刷\四色套印\满版面实地--减6~8%，文字内容越多，印刷面积越大，减幅越大(减10-15%)，四色套印减20%，满版面实地减20%，满版实地加多色减30%。

在新的世纪当中，环保理念已经充斥了人们的思维。

可以说是许多企业都在提倡环保，尤其针对包装行业，更是需要这个念想的存在。

针对着不同的包装材料，可以说是纸的包装材料相比较其他玻璃、金属、塑料等其他材料的价格来说，更为便宜，并且可以进行资源再回收利用的行为，这样不仅有利于我们现在市场当中的环保，也可以让商家们的成本投入更少一些。

在各类纸包装当中，瓦楞包装盒可以说在这个领域当中更胜一筹。

下面，就深入分析看看，到底瓦楞盒在设计制作时需要注意哪些细节吧。

一、材质的选择需要根据具体的用途选择合适的材料，瓦楞纸箱主要是由瓦楞纸板制作的，因此大家选择面纸的时候印刷及天气湿度的因素都是需要考虑的。

二、尺寸设计瓦楞包装盒有个很好的特点就是其形状可以多样化，可以根据物品的实际形状和尺寸进行设计，不会因为过大或者过小等原因使得纸箱装不下或者是将纸箱撑破从而失去了保护的性质。

三、印刷工艺纸箱包装除了起到保护商品的作用之外还有一个比较重要的功能就是展示功能，因此在包装外会存在印刷问题，这一点在设计时需要考虑到印刷工艺问题。

四、包装设计包装设计说简单点就是产品的衣服，就像人们一样穿衣服不仅要保暖而且要好看，包装盒盒亦是如此，设计的原则就是一直让人有种眼前一亮的感觉。

随着现在包装技术的不断发展，如今我们在市场当中的竞争也是非常激烈。

在这种情况下，商户以及消费者对于各类产品包装要求也是越来越苛刻。

未来几年当中，包装行业发展趋势是努力广大消费者人群，提供更加方便以及高质量低成本的包装。

总的来说就是将包装成本降低的同时，设计出一个更加高质量的包装。
