1快速定量装车站系统工作原理快速定量装车系统是将物料按规定的重量连续地自动称量并装入车辆的系统,它主要由输煤系统、定量装车机械设备、三级自动取样系统设备、液压控制系统、电脑监控系统等组成。
补连塔装车系统示意如图1。
图1的生产工艺流程是产品仓内的煤经仓下给煤机卸至仓下的带式输送机并转载到上塔带式输送机上,然后卸入装车塔中的250t缓冲仓内,缓冲仓下部的4个方形排料口上各安装1套双翼平板闸门,可将煤炭排到其下面的圆锥形定量仓,再通过定量仓下口安装的1套双翼排料平板闸门和摆动式装车溜槽把煤装入火车车厢内。
2快速定量装车系统功能设计3快速定量装车系统通过计算机采集主上煤带式给料机、主上煤带式输送机及各种现场设备的信号,处理接收操作指令后发出正确的控制指令,实现自动连续调节给料、定量自动装车、三级取样、清单打印、动态图面显示等功能。
211装车操作者选定与机车(或调车绞车)的速度、车型相适应的给料量后,被选择的给料机给料,给料量随时由输送带秤(核子秤)反映出来,在计算机内部与设定的给料量比较,从而调节给料机给料量,两者协调一致,确保了装车的连续和稳定值,保证了连续自动调节给料。
当列车到装车塔下时,由系统控制放下装车溜槽,此时缓冲仓料位已到合适的位置。
操作者按下称重循环按钮后,缓冲仓下的4个配料液压平板闸门自动地向定量仓中卸料,同时称重传感器准确地称重、控制完成定量配料。
其后,由闸门控制向车厢中放料,料量放足后由称重传感器控制排料平板闸门关闭。
而后车辆行驶车厢之间的空档距离,这期间缓冲仓又向定量仓继续配料,为下一车厢装车作准备,从而实现连续定量自动装车。
212取样系统的三级取样与快速定量装车系统协调工作,在装车的同时实现煤炭的采样、缩分、破碎、再缩分与装罐工序(图1)。
第一级取样机全截面比例截取主上煤输送带上的物料作为样品,通过一级给料机将样品送至第二级取样机进行取样,通过二级给料机送入样品破碎机,将样品破碎至预定尺寸,再送至第三级取样机获取最终样品装入样品容器。
内蒙快速定量装车系统设计方案内蒙xxxx有限公司100万吨/年快速定量装车系统北京蓝图工程设计有限公司内蒙古XXXX股份有限公司100万吨/年快速定量装车系统技术标（讨论稿）编制单位：北京蓝图工程设计有限公司2022年2月5日内蒙xxxx有限公司100万吨/年快速定量装车系统北京蓝图工程设计有限公司内蒙古XXXX有限公司100万吨/年快速定量装车系统一、设计方案概述铁路快速装载系统是根据规定的质量快速、连续地称量散装物料并将其装载到火车车厢中的系统。
它具有一次称重、一次加载、高速高精度的特点。
目前已广泛应用于大型煤矿、非煤矿等企业。
然而，由于铁路技术水平和检测技术的影响，我国现有的装载系统均未实现全自动控制。
一些链接仍处于手动和半自动加载的水平。
我国煤矿的重车称量是与装车同步进行，一种方式是轨道衡置于跨线煤仓仓口或胶带输送机卸料口下方，边装车边称量，通过称量控制装车;另一种方式是跨线多煤口装车线，轨道衡置于跨线煤仓出口，人工预装车后称量，多退少补，往返儿次才能达到准确装车。
随着电了称重业的发展，日前国外己采用大型定量仓快速装车系统，预先在定量仓中按车皮标重自动预装仓，待列车车厢行进经过定量仓仓口时，自动按车厢标重装车，实现快速、准确装车。
快速定量装车系统主要由输煤系统、定量装车机械设备、三级自动取样系统设备、液压控制系统、电脑监控系统等组成。
本方案是根据内蒙古XXXX有限公司现有场地和库容的总体规划要求，从整体运输过程和工程建设的经济性出发设计的。
规划设计了两套100万吨/年装焦系统。
二、工艺流程分析目前，有两种快速定量整列装车工艺：轨道移动式装车机和固定定量秤装车楼。
轨道移动式装车机装车工艺流程是列车静止,装车系统沿装卸线移动装车。
装车机是一种专门设计的装有电子皮带秤和分叉溜管的移动式堆料皮带机。
当列车停在装卸线上时，装车机的尾车由大车带动在平行于装卸线的水平皮带机机架上走行，将物料送至臂架上的伸缩皮带机上，然后卸到车厢里。
煤矿快速定量装车自动控制系统设计
王金敏
【期刊名称】《机械管理开发》
【年(卷),期】2012(000)003
【摘要】系统基于PLC,完成整个装车系统的集中控制.系统有自动/半自动/手动三种工作方式.系统以上位机及组态软件作为人机交互平台,完成对设备的监控、管理,实现装车系统自动化.
【总页数】3页(P58-59,61)
【作者】王金敏
【作者单位】山西长治清华机械厂,山西长治046012
【正文语种】中文
【中图分类】TM161+.23
【相关文献】
1.煤矿快速定量装车站液压系统设计 [J], 席启明
2.快速定量装车站全自动控制系统研究 [J], 孙国顺;张新;齐玫
3.对快速定量装车自动控制系统在煤矿生产应用中的设计探讨 [J], 郭同庆;牛新
4.莱芜煤机公司系列快速定量装车站自动控制系统通过省级鉴定 [J], 苗成标
5.莱芜煤机公司系列快速定量装车站自动控制系统通过省级鉴定 [J], 苗成标
因版权原因，仅展示原文概要，查看原文内容请购买。

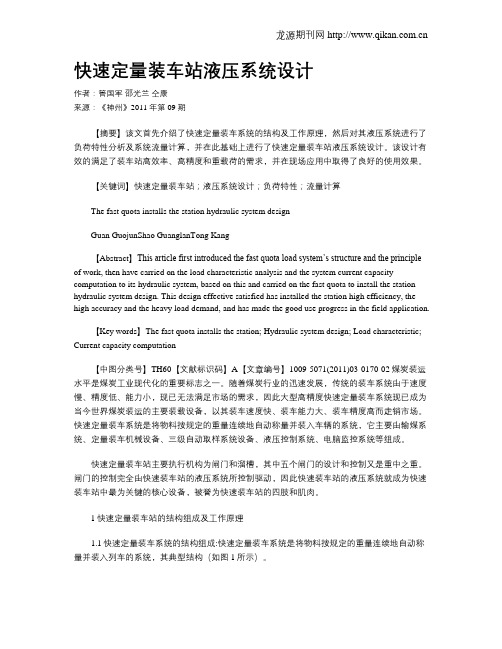

快速定量装车站液压系统设计作者：管国军邵光兰仝康来源：《神州》2011年第09期【摘要】该文首先介绍了快速定量装车系统的结构及工作原理，然后对其液压系统进行了负荷特性分析及系统流量计算，并在此基础上进行了快速定量装车站液压系统设计。
该设计有效的满足了装车站高效率、高精度和重载荷的需求，并在现场应用中取得了良好的使用效果。
【关键词】快速定量装车站；液压系统设计；负荷特性；流量计算The fast quota installs the station hydraulic system designGuan GuojunShao GuanglanTong Kang【Abstract】This article first introduced the fast quota load system’s structure and the principleof work, then have carried on the load characteristic analysis and the system current capacity computation to its hydraulic system, based on this and carried on the fast quota to install the station hydraulic system design. This design effective satisfied has installed the station high efficiency, the high accuracy and the heavy load demand, and has made the good use progress in the field application.【Key words】The fast quota installs the station; Hydraulic system design; Load characteristic; Current capacity computation【中图分类号】TH60【文献标识码】A【文章编号】1009-5071(2011)03-0170-02煤炭装运水平是煤炭工业现代化的重要标志之一。
快速定量装车站软件说明书天地科技股份有限公司一、系统说明1.1系统概述大型快速定量装车站基于大型料斗秤的工作原理，预先在定量仓中按车皮标重装载，通过闸门和卸料溜槽控制，向行进中的车厢快速卸载，实现一次连续动态行进中的快速准确装车。
快速定量装车系统主要由大型钢结构、装车机械设备、称重系统、液压系统、电控系统、软件系统组成。
缓冲仓的目的是存储一定量的煤炭，以确保在正常工作中有足够的煤炭用于装车，从而避免煤炭输送机频繁启动；定量称重装车用于快速准确定量装车；装车机械设备用于控制装车煤流；液压系统为各种机械设备提供动力；电控系统用于装车系统中所有设备监测和自动控制；自动润滑系统为装车机械设备提供润滑，保证设备的使用寿命；软件系统用于判断发出各种控制指令，调节装车精度，监测各设备的运行状态，记录存储装车记录和报警信息。
1）集中控制系统组成本工程的集中控制采用AB系列PLC，采用主从通讯，通过ControlNet通讯网络组成有机的整体；高压供电系统微机保护装置等其他设备，必须能通过MODBUS接入就近的PLC分站并可以实现与主网进行通讯。
变频器系统通过DeviceNet接入就近的PLC 分站并可以实现与主网进行通讯；最终主网通过光纤传送到集控室内到。
本系统提供与选煤厂调度监测系统的通讯接口，以便及时监测设备运行状态及相关参数。
本生产控制系统的网络形成独立的控制网，避免遭受外界网络病毒攻击造成控制系统的不稳定。
2）计算机监控系统组成计算机监控系统提供全站范围的实时监控，整个计算机监控系统将是分层次结构的控制系统，完成整个系统的控制、显示、设备运行状态监控及设备故障报警，数据的监测、存储、分析、报表打印等功能要求。
计算机监控系统配置分为三层：第一层：主控室级：主控室硬件主要由操作员工作站、工程师工作站、打印机等构成，工程师工作站用来完成组态工作并具有完全的操作员站功能，操作员站主要用于操作；由AB公司RSVIEW32软件组态构成系统监控软件平台，实现全站的系统监控及生产的统一集中管理。
