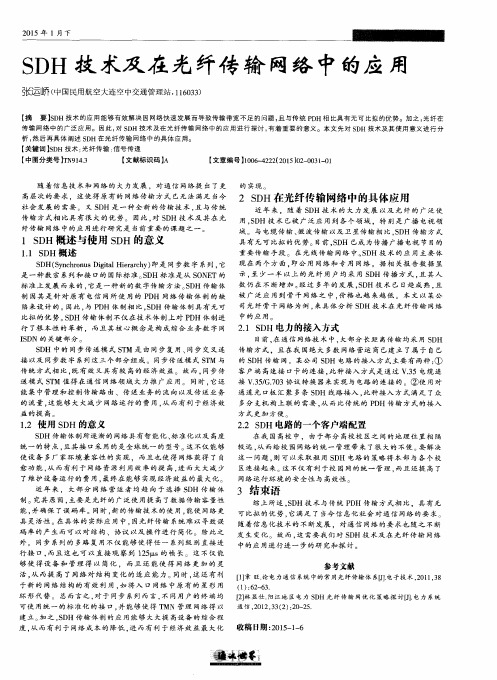

SDH技术及其在光纤传输网络中的应用

浅谈SDH光纤传输网优化及应用随着电力SDH 光纤传输网不断扩展，产生网络优化问题，本文介绍了基于SDH 的MSTP 技术，对其进行分析，指出其是光缆网完善策略的关键技术。

标签：电力通信SDH 网络优化光纤传输一、引言随着电网结构的日益复杂、厂站数目和业务种类不断增加、视频监控等大容量数据业务的需求，在更高的网络可靠性要求下，现有传输网网络结构和容量将面临巨大压力，亟需对其进行优化和调整。

二、基于SDH的MSTP技术简介同步数字体系（SynchronousDigitalHierarchy，SDH）是将复接、线路传输及交换功能融为一体，并由统一网管系统操作的综合信息传送网络。

具有全球统一的网络节点接口和标准的信息结构等级同步传送模块（STM-N），提供155×NMbit/s的传输速率，可以复接2，34，140Mbit/s等低速支路信号，以其安全、可靠、准时、便于维护的优点在电力通信骨干网中得到广泛应用。

MSTP技术支持话音、视频、数据等多种业务，提供丰富的业务（TDM、ATM或以太网业务等）接口，通过更换接口模块适应业务的发展变化，是成功解决传输网接入层多业务传送的主要方法，不仅满足电网通信业务多样化要求，也满足了电网通信的高可靠性和高QoS的保证。

三、SDH光纤传输网现状分析电力通信网基础薄弱、资源匮乏，在早期建设不足和光传输网复杂的情况下，电力通信网的问题日益凸显，传输A网主要存在以下问题。

（1）网络层次不清晰、拓扑结构欠合理。

由于受到地理环境、资金、技术等条件限制，部分站点之间早期架设的光缆纤芯数量多为12芯，甚至为8芯，加上电力光纤通信采用单向通信方式，纤芯占用率高，使纤芯资源更紧张。

同时，业务汇聚点至地调光缆通道过少，导致业务过于集中在个别站点，一旦两者间光缆出现故障，将出现大范围的生产业务中断。

（2）设备配置不合理、传输容量低。

网内设备具有2.5Gbit/s交叉容量，但传输A网骨干层2条成环链路最大带宽仅为622Mbit/s，其他链路带宽均为155Mbit/s，光纤带宽利用率低。

光同步传输网SDH原理在T2000网管中应用实例SDH（Synchronous Digital Hierarchy，同步数字分层）是一种基于光纤传输的网络传输技术，可以提供高可靠性和高速率的数据传输。

SDH 技术在T2000网管中的应用实例有很多，下面将详细介绍。

T2000网管是华为公司研发的一种网管系统，用于管理和监控通信网络设备，包括SDH设备。

T2000网管系统提供了丰富的功能和工具，以便运营商轻松管理和维护网络。

首先，T2000网管系统可以用于配置和管理SDH设备。

运营商可以使用T2000网管系统对SDH设备进行配置，包括设置传输速率和通道容量，调整网络拓扑结构以适应不同需求。

此外，T2000网管系统还支持对SDH 设备进行批量配置，提高配置效率和减少人工操作的错误。

其次，T2000网管系统可以实时监控SDH设备的性能和状态。

通过T2000网管系统，运营商可以查看SDH设备的连接状态、传输质量、误码率等性能指标。

如果发现设备出现故障或性能异常，T2000网管系统会自动发送告警信息，以便运维人员及时进行故障排除。

此外，T2000网管系统还支持SDH设备的远程管理。

运维人员可以通过T2000网管系统对SDH设备进行远程监控和管理。

当设备出现故障时，运维人员可以通过T2000网管系统进行故障定位、排除和修复，而无需亲自到现场，从而大大提高故障处理效率和降低成本。

另外，T2000网管系统还具有性能分析和优化功能。

运维人员可以使用T2000网管系统对SDH网络进行性能分析，包括网络拥塞情况、传输质量优化等。

通过分析网络性能，运营商可以优化网络配置，提高网络的可用性和性能。

最后，T2000网管系统还提供了日志记录和报表功能。

运营商可以使用T2000网管系统记录和统计SDH设备的运行日志，包括设备操作记录、故障记录等。

此外，T2000网管系统还可以生成各种报表，以便运营商进行网络性能分析和故障排查。

综上所述，SDH技术在T2000网管系统中的应用实例非常丰富，包括配置和管理SDH设备、实时监控设备性能、远程管理、性能分析和优化、日志记录和报表生成等。

sdh的原理与应用1. 什么是sdh？Synchronous Digital Hierarchy（同步数字体系，简称SDH）是一种采用光纤传输的数字传输系统。

它是一种高带宽、高可靠性的传输技术，可提供多种通信服务。

SDH技术被广泛应用于电信、宽带接入、数据通信等领域。

2. SDH的优势SDH具有以下优势：•高可靠性：SDH网络采用了冗余设计和多路径传输技术，能够提供高可靠性的传输服务。

即使出现单点故障，也不会影响整个网络的运行。

•高带宽：SDH支持高速率的数字信号传输，能够满足大容量数据传输的需求。

•灵活性：SDH网络支持不同速率的接口，可以适应不同用户的需求。

•易于维护：SDH网络具有良好的管理和监控功能，能够快速定位和修复故障。

3. SDH的工作原理SDH采用了同步传输技术，工作原理如下：1.光传输：SDH网络采用光纤传输技术，将数字信号转换为光信号，并通过光纤传输。

2.时钟同步：SDH中的设备需要保持时钟同步，以确保数据能够按时传输。

这是通过在网络中插入传输设备的时钟来实现的。

3.多路复用：SDH将不同速率的信号进行多路复用，并根据传输需求进行分配和调度。

4.交叉连接：SDH网络可以根据需要进行交叉连接，实现不同信号的灵活转换和路由。

5.错误检测与纠正：SDH网络具有强大的错误检测和纠正功能，能够快速识别和修复传输中的错误。

4. SDH的应用SDH技术在各个领域有着广泛的应用，包括但不限于以下几个方面：•电信领域：SDH在电信网络中起到了关键作用，使得高速、高质量的通信成为可能。

它被用于传输语音、数据、视频等各种信号。

•宽带接入：随着宽带需求的增加，SDH在宽带接入中也发挥着重要作用。

它能够提供高速的互联网接入，满足用户对高速网络的需求。

•数据中心：SDH在数据中心的应用越来越广泛。

它能够提供高可靠性、高带宽的数据传输服务，满足数据中心对高效通信的需求。

•金融领域：SDH技术在金融领域的应用也很广泛，用于高频交易、数据传输等场景，确保数据的安全和可靠性。

SDH基础原理及应用SDH（Synchronous Digital Hierarchy）是同步数字体系结构的缩写，是用于传输和交换数字信号的一种技术和协议标准。

SDH作为一种传输技术，具有高性能、高可靠性和高可扩展性的特点，被广泛应用于现代通信领域。

SDH的基础原理主要包括以下几个方面：第一，基本架构：SDH的基本架构由三个层次构成，分别是光传输层（OTN），通道层（VC）和传输层（TUG）。

光传输层负责将数据从发送端传输到接收端，通道层负责将数据从发送端的光传输层分解成多个通道，传输层负责将通道层的数据分解成多个TUG。

第二，时钟同步：SDH使用分级的时钟同步结构，可以在不同层次间进行同步传输。

通过在网络中引入主时钟源和从时钟源，可以确保时钟信号在传输过程中保持同步。

时钟同步对于SDH的传输质量和性能至关重要。

第三，传输容量：SDH的传输容量采用分级的方式，分为STM-1、STM-4、STM-16等不同层次。

每个层次下都有固定的传输速率和容量，用于满足不同网络需求。

SDH的应用包括以下几个方面：第一，光纤传输：SDH主要用于光纤传输网络中，能够实现高带宽、低时延和低误码率的数据传输。

光纤传输网络是现代通信网络的基础，SDH可以用于光纤网络的接入、传输和交换。

第二，多业务交叉接入：SDH支持多种业务的交叉接入，如语音、数据和视频等不同类型的业务。

通过SDH的交叉接入技术，可以实现不同类型业务的灵活配置和高效传输。

第三，网络拓扑结构：SDH可以构建多种网络拓扑结构，如点到点、环形和网状等结构。

不同的网络拓扑结构适用于不同的应用场景，可以满足不同的网络需求。

第四，网络保护和恢复：SDH具有强大的网络保护和恢复能力，可以在网络故障时自动切换到备用路径，从而保证网络的连续性和可靠性。

SDH支持多种保护机制，如1+1保护、1:1保护和多点保护等。

第五，网络管理和监控：SDH提供完善的网络管理和监控功能，可以实现对网络资源的配置、监测和故障诊断等操作。

电力通信系统中SDH光传输技术的应用研究SDH光传输技术是一种基于数字化的同步光通信技术，其能够提供稳定、高速、可靠的传输网络，已经被广泛应用在电力通信系统中。

本文将从SDH光传输技术的基本原理、特点以及其在电力通信系统中的应用等方面进行探讨。

一、SDH光传输技术的基本原理SDH是同步数字分级光传输技术，它基于数字化的同步技术，允许在单个光纤中传送多个不同传输速率的数字信号。

在SDH光传输技术中，所有的数字信号都经过缓存、重新定时和再组装，以确保它们的传输是同步的、可靠的和高效的。

SDH传输网络的基本结构包括三层：光传输层、信号交换层和适配层。

1. 光传输层光传输层用于对光信号进行传输。

它分为两个子层，即SDH中的物理线路层（PHS）和数字交换层（DCC）。

PHS用于定义光传输的参数和特性，如光纤的属性和连接方式等。

DCC 用于传输与光纤连接有关的控制信息，如告警信息和检修信息等。

2. 信号交换层信号交换层用于对传输过程中的信号进行交换。

它可以支持各种传输速率和层次结构。

SDH中的信号交换方式使用的是分级固定性结构，即所有的信号都按照固定的速率进行传输，并基于固定的层次结构进行组织和管理。

3. 适配层适配层用于对接收到的数字信号进行适配，以提供正确的传输速度和层次结构。

它还用于在传输系统中的不同部分之间进行接口和协议的转换。

SDH光传输技术具有以下特点：SDH光传输技术的传输速率可达到多个Gbps，使其具有很高的传输速度和容量。

2. 可靠性高SDH光传输技术采用了同步技术，避免了传统通信中同步的问题，同时采用了多种控制技术，使其具有高可靠性。

3. 灵活性SDH光传输技术支持多种不同速率的数据传输，可以灵活地应对各种不同的应用需求。

4. 易于管理SDH光传输技术具有完善的管理系统，可以实现对网络状态的实时监测和管理，方便用户对网络进行管理和维护。

1. 电力通信网的建设2. 远程通信电力系统的远程通信需要进行数据传输和控制指令传递，采用SDH光传输技术可以保证传输速度和容量，为系统提供高效的数据传输和指令传递服务，提高电力系统的控制精度和响应速度。

常见技术指标sdhSDH (Synchronous Digital Hierarchy) 技术指标是一种在数字传输网络中广泛使用的技术，用于传输和交换大量数据。

SDH 提供了一种高效和可靠的方式来传输和管理数据，同时具有高度的灵活性和扩展性。

本文将介绍 SDH 技术指标的概念、作用以及在实际应用中的一些注意事项。

我们来了解一下 SDH 技术指标的概念。

SDH 是一种同步传输技术，它基于光纤传输和数字信号处理技术，用于在光纤网络中传输和交换数据。

SDH 技术采用分层结构，将传输的数据分割成不同的容量单元，每个单元都有自己的传输速率和带宽。

这种分层结构使得SDH 可以灵活地适应不同的网络需求，从而提供了高效的数据传输和管理能力。

SDH 技术指标中最基本的指标是传输速率。

SDH 采用分级的速率层次结构，包括STM-1、STM-4、STM-16等。

其中，STM-1 是最基本的速率层次，它的传输速率为155.52 Mbps。

其他速率层次都是 STM-1 的倍数，例如 STM-4 的传输速率为4倍的 STM-1，即622.08 Mbps。

不同的速率层次可以根据实际需求选择，以满足不同的数据传输要求。

除了传输速率，SDH 还具有其他一些重要的技术指标。

其中之一是帧结构。

SDH 的帧结构采用了一种层次化的方式，将数据按照不同的容量单元进行划分和组织。

帧结构中包含了多个容量单元，每个容量单元都有自己的帧头和帧尾。

帧头和帧尾中包含了关于数据传输的控制信息，以及用于错误检测和纠正的校验码。

帧结构的层次化特点使得 SDH 可以更好地管理和保护传输的数据。

SDH 还具有一些重要的时钟特性。

SDH 是一种同步传输技术，它要求传输的数据与时钟信号保持同步。

为了实现同步传输，SDH 网络中包含了多个时钟源，其中一个主时钟源被称为主时钟参考源。

其他时钟源根据主时钟源进行同步，以确保数据的传输和交换是同步的。

时钟同步是 SDH 技术指标中非常重要的一项，它直接影响了数据传输的可靠性和稳定性。
